倾斜式重力输送机构运动仿真设计

　　在散料与箱装件的短距离转运场景中，重力式输送结构一直是低能耗输送方案的核心选型方向，这类结构无需额外配置驱动辊组、传动链条与动力电机，完全依托物料自身重力沿倾斜支撑面完成位移，在电商仓储分拣线、零部件加工工序间流转、成品包装下线转运等场景中应用极为广泛，尤其适合输送表面规整、自重均匀的箱式工件，能大幅降低产线的动力配置成本与后期运维工作量。

　　这套仿真结构的核心设计逻辑，是通过调整输送面的倾斜角度匹配不同自重、不同底面摩擦系数的物料输送需求，建模过程中首先确定输送承载面的整体宽度与有效输送长度，结合常规周转箱的外形尺寸，将承载面两侧设置限位挡边，避免物料在滚动过程中出现侧滑偏出的问题，挡边高度根据输送物料的最大高度设置，预留足够的安全余量防止物料窜出。承载面的表面粗糙度参数在仿真中做了对应赋值，模拟实际生产中常用的光滑金属板面、高分子耐磨板面的摩擦特性，确保物料滚动状态与实际工况一致。

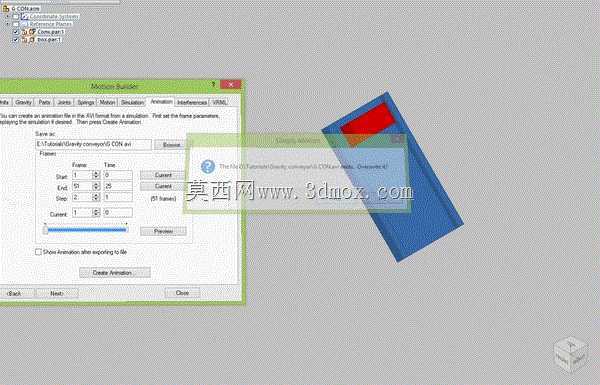

　　仿真环节重点验证重力作用下物料的运动状态，首先约束输送机架的固定自由度，将测试用箱体模型放置在输送面的高位起始端，释放重力载荷后观察箱体的滚动轨迹、运动速度变化以及与挡边的接触碰撞情况。设计过程中需要反复校核倾斜角度的合理区间：角度过小会导致物料滞停在输送面中段无法完成自主滑动，角度过大则会让物料末端速度过快，对接下道工位时产生过大冲击，甚至出现物料翻倒的问题。仿真中通过逐次调整倾斜角度，匹配不同摩擦系数下的物料运动参数，找到既能保证物料平稳滚动、又能控制末端出料速度的最优角度区间。

　　从安装边界来看，这类重力输送结构的支架采用标准型材拼接设计，高位端与低位端的安装高度差根据输送长度与最优倾斜角度计算得出，支架底部设置可调脚杯，可适配现场地面的不平整情况，同时方便后期微调整体倾斜角度，适配不同批次物料的输送需求。结构整体无外露传动部件，日常运维仅需定期清理承载面的杂物、检查挡边的紧固状态即可，相比动力式输送机故障率更低。

　　在实际产线布局中，这类重力输送结构常与动力输送线搭配使用，布置在动力线的末端下坡段、或者两个存在高度差的工位之间，无需额外配置动力源即可完成物料的高度差转运，也可单独作为人工码垛工位的辅助输送结构，操作人员在高位端放置物料后，物料自动滑动到低位取料点，减少人工搬运的距离与劳动强度。建模过程中对物料与输送面的接触参数做了精细化设置，还原了真实工况下的滑动摩擦、碰撞反弹等物理特性，仿真得到的运动参数可直接作为实际结构加工制作的参考依据，避免物理样机调试阶段反复修改倾斜角度带来的材料与工时浪费。

　　结构的承载面采用分段式设计，每段长度控制在合理范围内，方便加工运输与现场组装，段与段之间采用平滑过渡连接，避免接缝处卡滞物料。两侧挡边与承载面采用可拆卸连接方式，可根据输送物料的宽度调整挡边间距，适配不同尺寸的箱装物料输送需求，提升结构的通用适配性。仿真过程中还验证了不同重量箱体在同一倾斜角度下的运动状态，确认结构在额定承载范围内，不同重量的物料均能平稳完成输送过程，不会出现轻料滞停、重料过速的问题。
