安川汽车产线用多关节机械臂结构设计

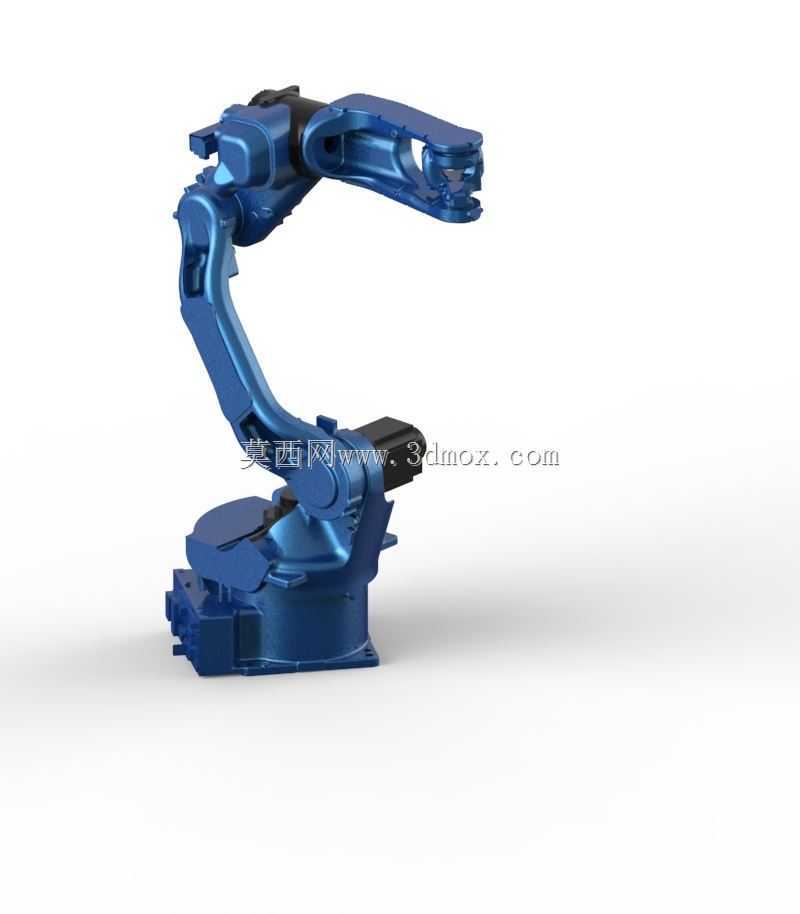

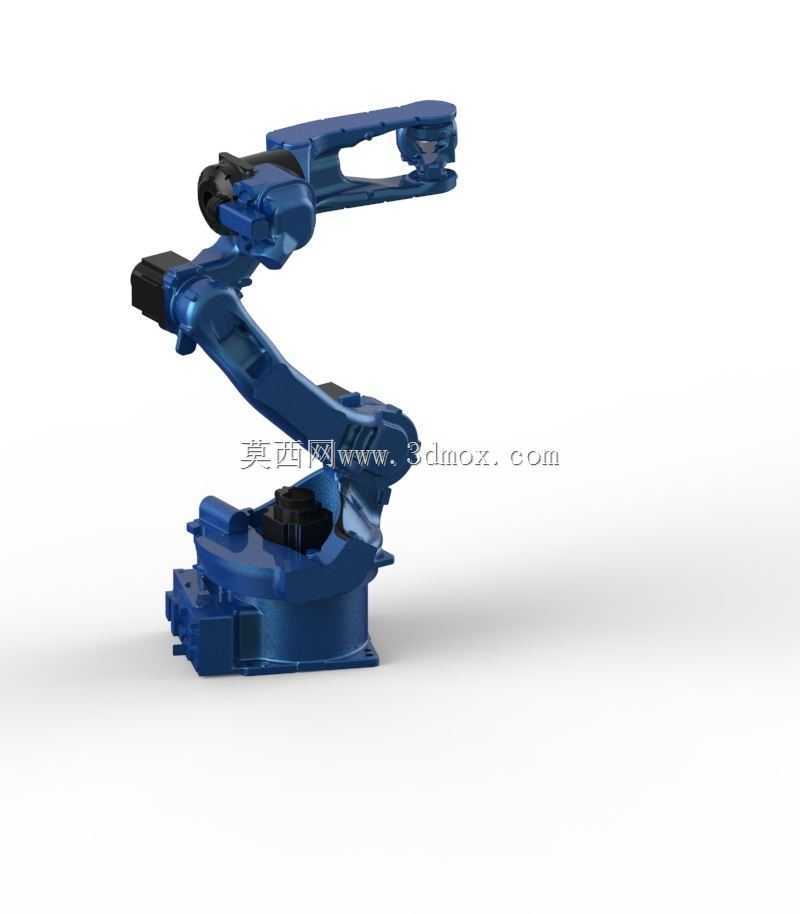

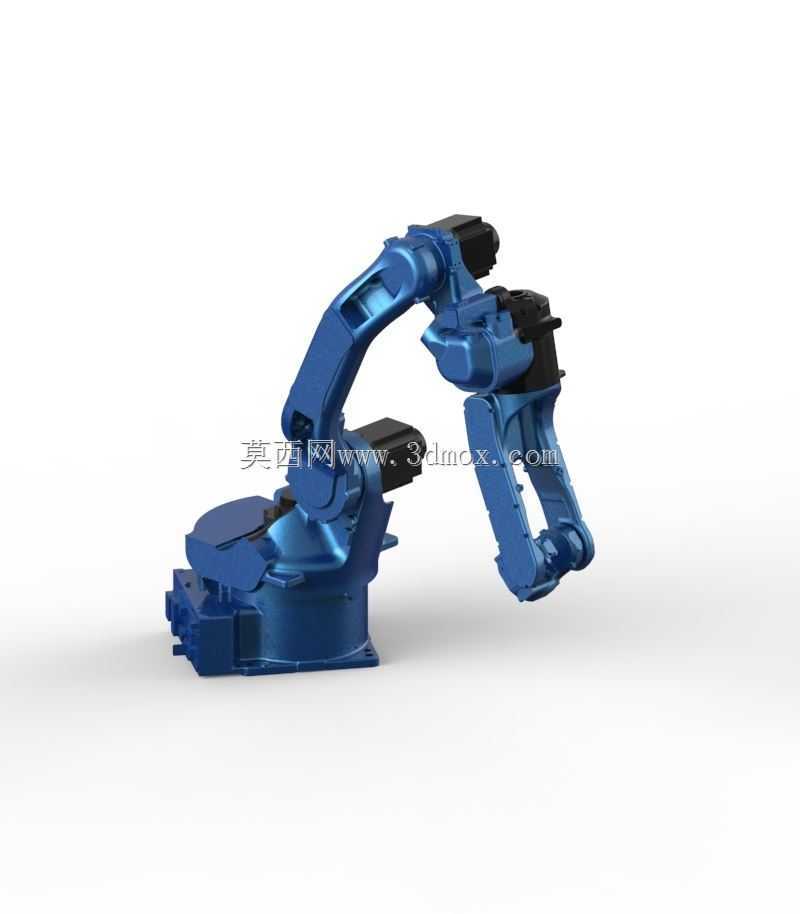

　　在汽车整车及零部件制造的焊装、涂装、总装车间里，这类多关节机械臂是工位自动化升级的核心执行单元，不同于轻载搬运类的协作臂，该构型机械臂的负载区间覆盖10-25kg，作业半径可达1.8-2.2m，完全适配汽车白车身焊点焊接、零部件涂胶、车门装配、冲压件上下料这类典型工位的作业需求。从结构设计逻辑来看，该机械臂采用六轴串联关节构型，底座采用大尺寸法兰安装面，安装孔位按照圆周均布设计，安装时需要在工位钢构平台上预留不小于800*800mm的水平安装基准面，底座下方预留200mm的走线空间，用于布置动力线缆、编码器信号线与气路管路，避免关节回转过程中出现线缆拉扯磨损的问题。

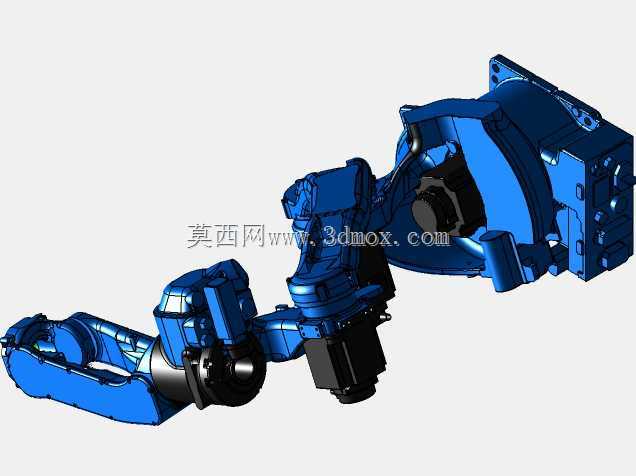

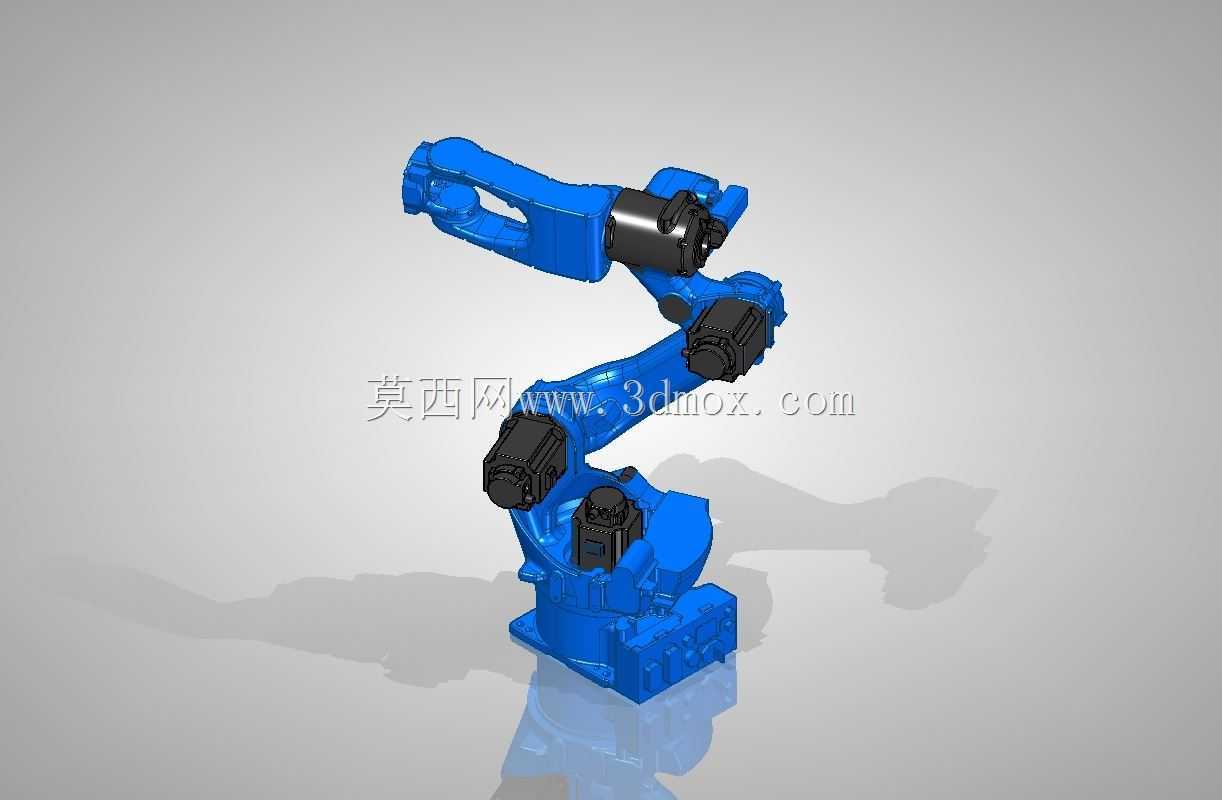

　　大臂与小臂的结构采用铸钢一体成型的箱型截面设计，在保证结构刚性的同时尽可能降低臂体自重，关节处采用谐波减速器配合伺服电机的驱动方案，每个关节的回转角度都设置了硬限位与软限位双重保护：腰座关节回转范围覆盖±170°，大臂俯仰角度范围为-70°至+90°，小臂俯仰角度范围为-90°至+120°，手腕三个关节分别实现回转、摆动、旋转动作，末端法兰的重复定位精度控制在±0.08mm以内，完全满足汽车制造环节中焊接、涂胶工艺的精度要求。

　　从实际应用场景出发，该机械臂的末端可以根据工位需求快速更换执行器：焊装工位搭配伺服焊钳，可实现白车身不同位置焊点的精准冲压焊接，相比人工焊接效率提升3倍以上，且焊接质量一致性远高于人工作业；涂装工位搭配高速旋杯喷枪，可沿车身曲面匀速走枪，漆膜厚度误差控制在5μm以内，避免人工喷涂出现的流挂、漏喷问题；总装工位搭配真空吸盘或夹爪，可完成车门、仪表板、座椅这类重型零部件的精准抓取与对位装配，降低一线作业人员的劳动强度。

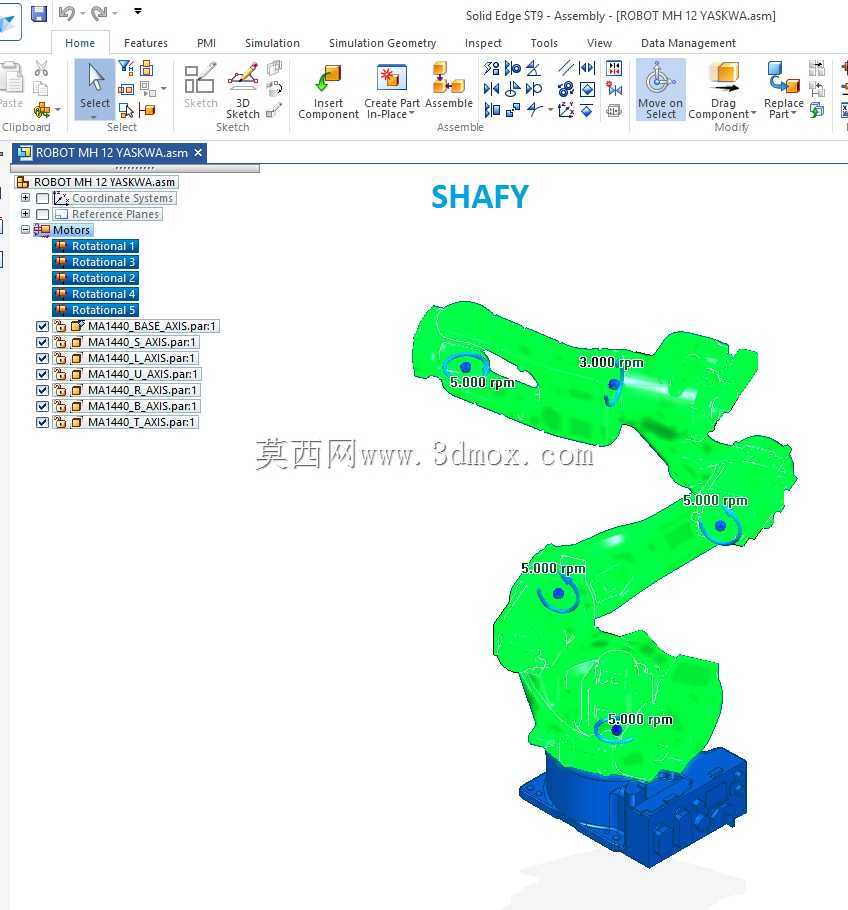

　　建模过程中需要重点关注各关节的运动干涉问题：在大臂俯仰、小臂摆动的极限位置，需要预留至少15mm的安全间隙，避免臂体与底座、周边工位护栏发生碰撞；关节处的密封结构采用双唇形密封圈，可阻挡车间内的焊接飞溅、漆雾、粉尘进入关节内部，延长减速器与轴承的使用寿命。管线包的布置采用臂体内部走线加外部拖链的组合方案，在大臂与小臂的关节转折处设置管线固定支架，避免机械臂高速运动过程中管线出现大幅甩动，降低管线磨损导致的设备停机风险。

　　在设备选型匹配阶段，需要结合工位的作业节拍计算机械臂的运动速度：该构型机械臂的最大关节运动速度可达180°/s，末端最大线速度可达2m/s，在120秒的作业节拍内可完成30-40个点位的运动与工艺动作，完全满足汽车产线60JPH的产能要求。安装调试阶段需要先完成底座的水平校准，水平度误差控制在0.1mm/m以内，再逐一完成各关节的零点标定，确保运动学模型的计算精度与实际臂体运动状态一致，后续可通过离线编程软件提前完成工位作业轨迹的仿真验证，减少现场调试的停机时间。

　　针对汽车车间的复杂工况，该机械臂的防护等级达到IP65，手腕部分防护等级达到IP67，可适应焊接工位的飞溅环境、涂装工位的潮湿环境，臂体表面采用抗腐蚀涂层，可长期耐受车间内的切削液、清洗剂、油漆溶剂的腐蚀，降低日常维护的成本。日常维护环节只需要按照固定周期对各关节补充润滑脂，检查密封件的磨损情况，即可保证设备长达8-10年的稳定运行周期，相比专机设备，这类通用六轴机械臂的工位适配性更强，后续产线调整时只需要更换末端执行器、重新编写运动程序即可快速适配新的作业任务，大幅降低产线升级的设备投入成本。
