百事可乐塑料包装瓶三维结构设计

　　日常快消品的液体包装容器设计，是包装结构工程领域非常常见的落地项目，这类PET吹塑瓶的设计，需要兼顾吹塑成型工艺、灌装生产线适配、终端握持使用、运输堆码强度、内容物密封存储多维度的工程要求，绝非单纯的外观曲面绘制。本次完成的碳酸饮料瓶结构设计，首先从瓶口螺纹段的基准尺寸入手，这部分是和标准瓶盖配合的核心边界，采用通用的PCO1881瓶口标准，螺纹牙型、密封面直径、瓶口端面平面度都严格匹配现有量产瓶盖的公差要求，保证灌装后旋盖密封的可靠性，避免碳酸饮料内部二氧化碳溢出导致的漏液、瓶内压力不足问题。瓶身主体的曲面设计，没有采用简单的回转体结构，而是在握持区域做了内收的曲面弧度，贴合人手握持时的掌面轮廓，

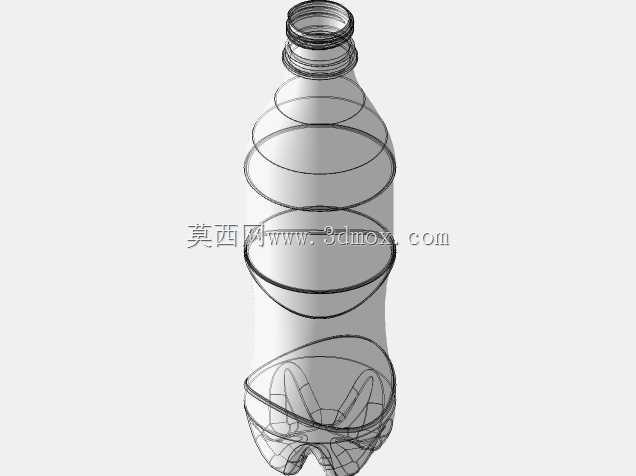

　　同时在瓶身周向分布了多道内凹的加强筋结构，这些筋位一方面可以提升瓶身的环向刚度，避免灌装、运输过程中受挤压出现过度变形，另一方面也能在吹塑成型时控制瓶壁的料厚分布，减少PET原料的用量同时保证整体结构强度。瓶底部分采用了经典的五瓣式内凹底结构，这是碳酸饮料瓶的核心结构设计点，因为碳酸饮料内部存在0.3-0.5MPa的内压，平底结构会在内部压力作用下向外凸出，导致瓶子无法稳定直立放置，五瓣式的内凹结构可以通过曲面的形变分散内压产生的应力，同时保证瓶底支撑面的平面度，让瓶子在水平面放置时不会出现晃动。在曲面建模阶段，先通过草绘绘制各个截面的轮廓曲线，再通过放样、曲面填充构建整体的外曲面，之后对曲面做连续性调整，

　　保证相邻曲面之间达到G2连续，避免渲染或者开模后出现表面棱线、光影断层的问题，同时所有的曲面转角位置都做了符合吹塑工艺要求的圆角处理，最小圆角半径不小于1mm，避免吹塑过程中出现料厚过薄、应力集中导致的瓶身破裂问题。设计过程中也充分考虑了灌装生产线的适配要求，瓶身的最大外径、总高度都匹配现有常规碳酸饮料灌装线的夹具、输送轨道尺寸，不需要对现有产线做调整就可以直接上线生产，瓶身的重心位置控制在瓶身总高度的40%位置，保证输送过程中不会出现倾倒。标签粘贴区域做了周向的平面化处理，保证标签粘贴后不会出现褶皱、翘边的问题，该区域的直径公差控制在±0.2mm范围内，适配套标、贴标两种不同的标签工艺。从结构强度验证的角度，

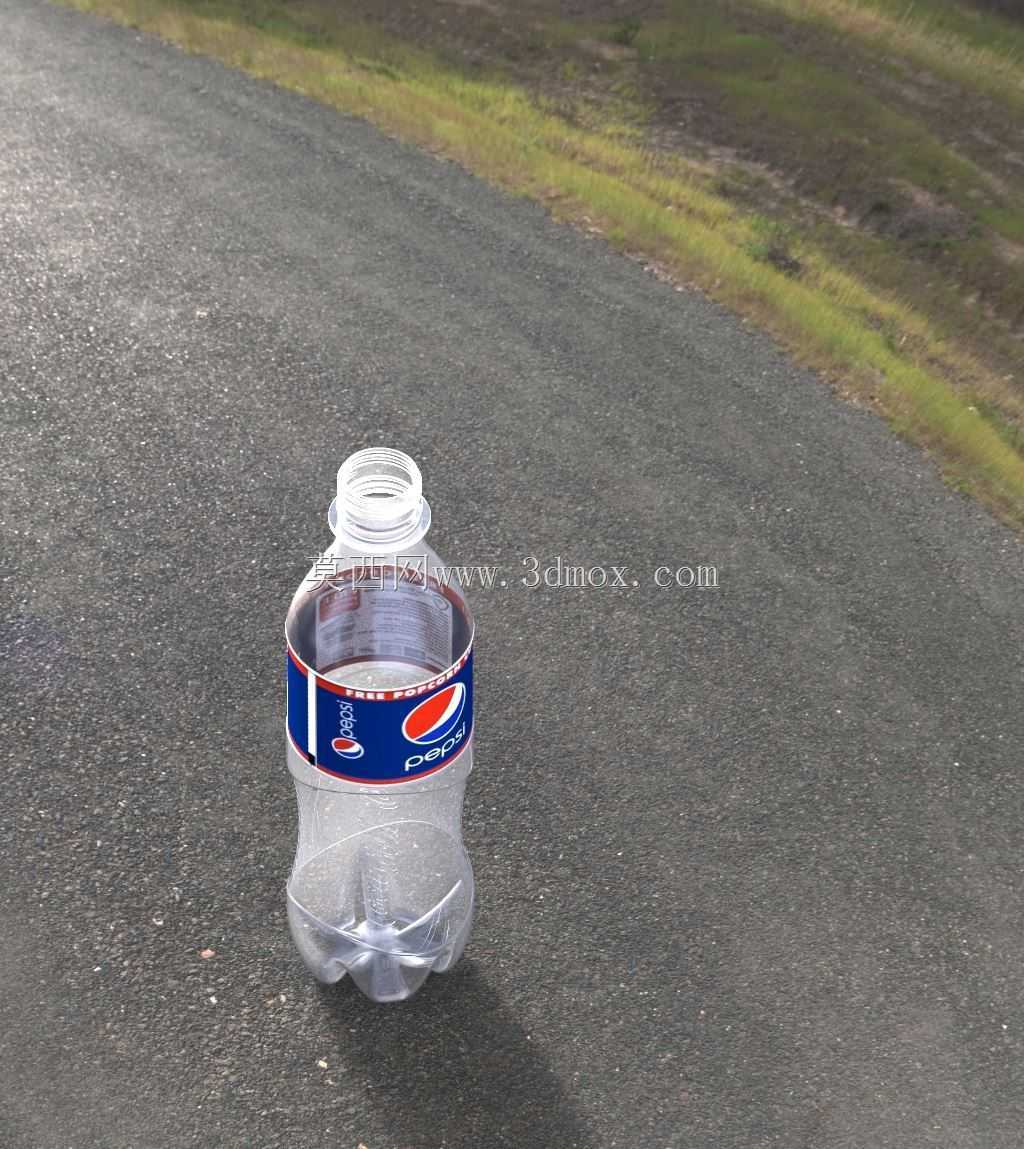

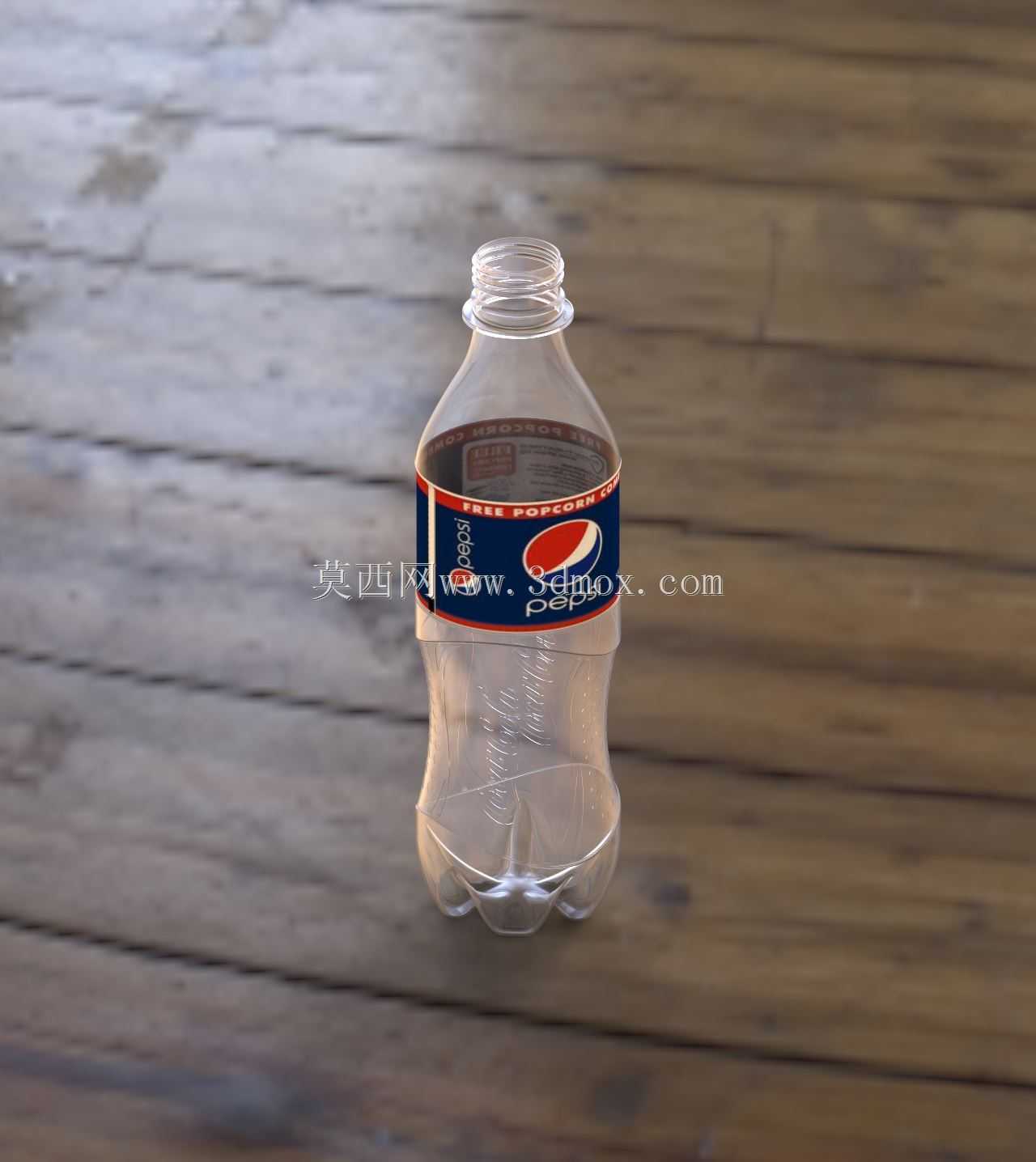

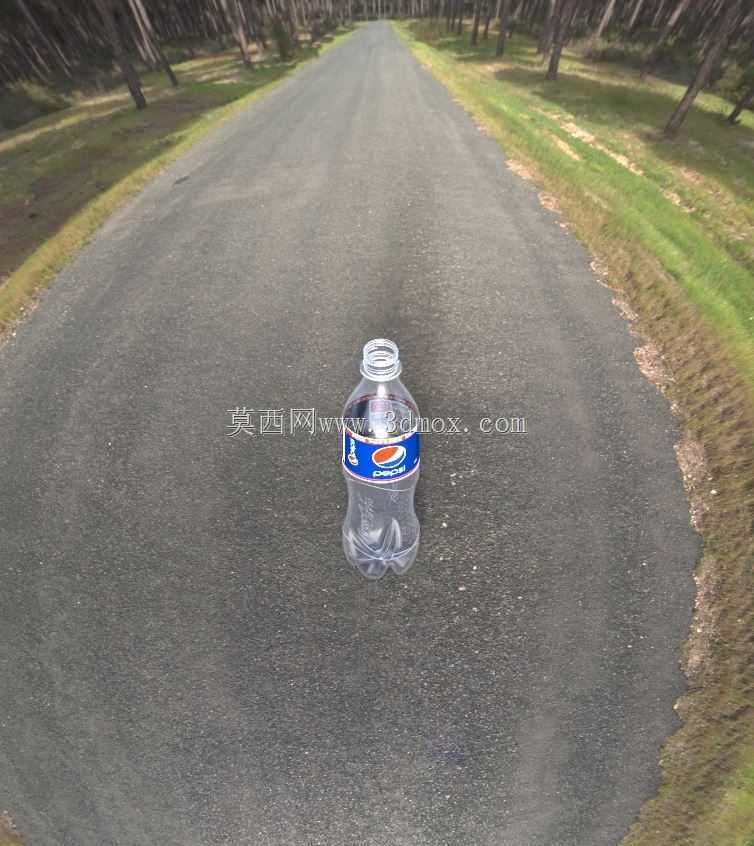

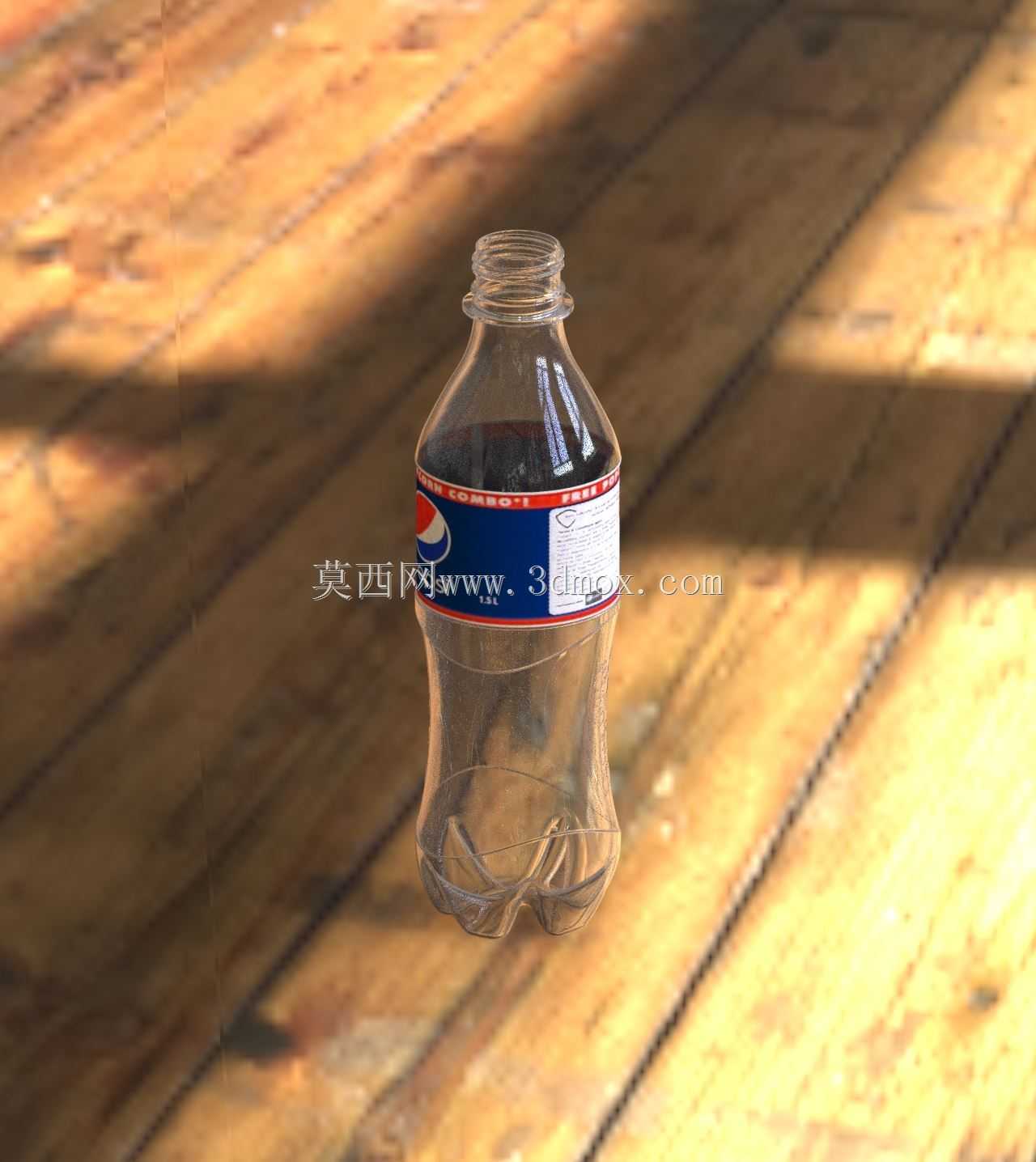

　　建模完成后可以通过有限元模拟做堆码强度测试、垂直载荷测试、内压承压测试，验证瓶身在1.2倍额定内压下不会出现破裂，堆码3层满载状态下的变形量不超过总高度的1%，满足仓储运输的要求。渲染阶段通过调整PET材质的折射率、透明度、表面粗糙度参数，还原真实塑料瓶的通透质感，同时模拟瓶内残留液体的折射效果，让最终的呈现效果和量产实物高度一致，这类建模成果既可以作为包装结构设计的方案验证载体，也可以用于产品宣传的视觉素材制作，同时也能为同类型吹塑包装容器的设计提供结构参考，帮助结构工程师快速掌握快消品液体包装瓶的设计要点，规避吹塑工艺、产线适配、结构强度方面的常见设计问题。
