高精度机械式游标卡尺结构设计方案

　　在机械加工现场的尺寸检测环节，游标卡尺是一线操作人员接触频率最高的通用测量器具之一，从毛坯件的粗加工余量核验，到精加工工序的尺寸公差确认，再到装配环节的配合间隙排查，都能看到这类量具的使用场景。不同于千分尺的小量程高精度特性，也区别于钢直尺的粗测定位属性，游标卡尺凭借多维度测量的集成化设计，可同时完成工件外径、内径、深度、台阶高度四类核心尺寸的检测，单把量具就能覆盖车间80%以上的常规尺寸检测需求，大幅减少操作人员更换量具的辅助时间，适配小批量多品种的机加工生产节奏。

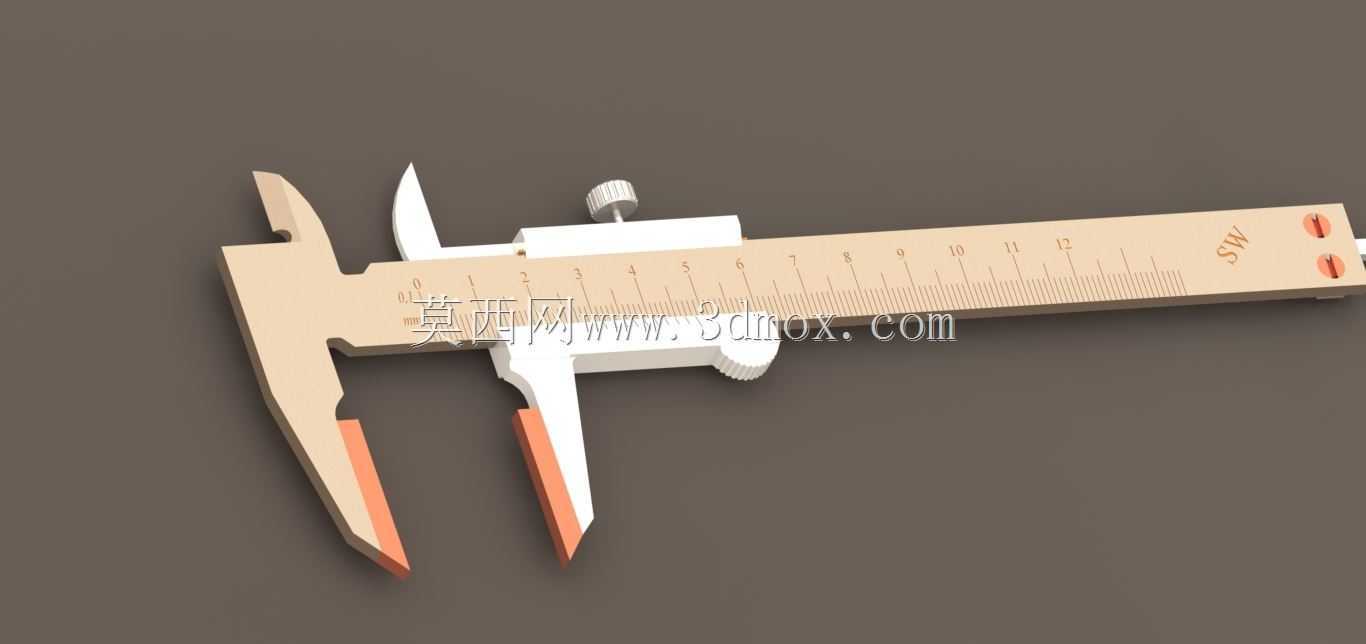

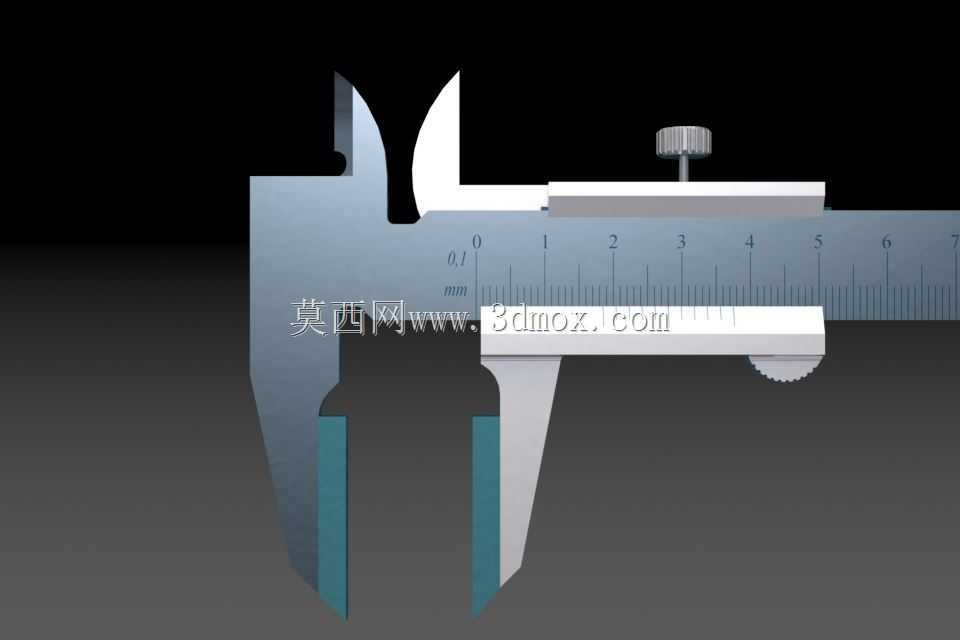

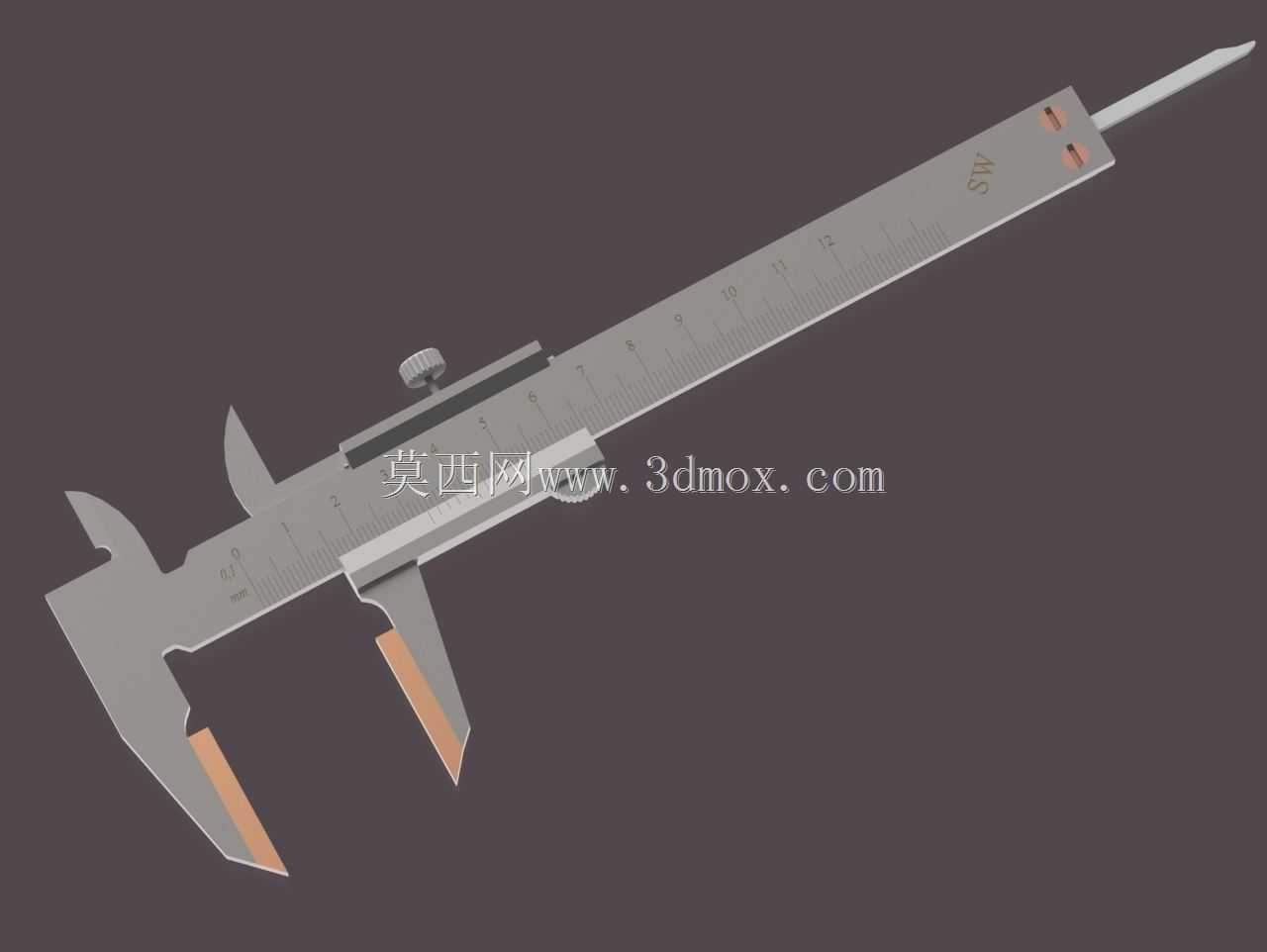

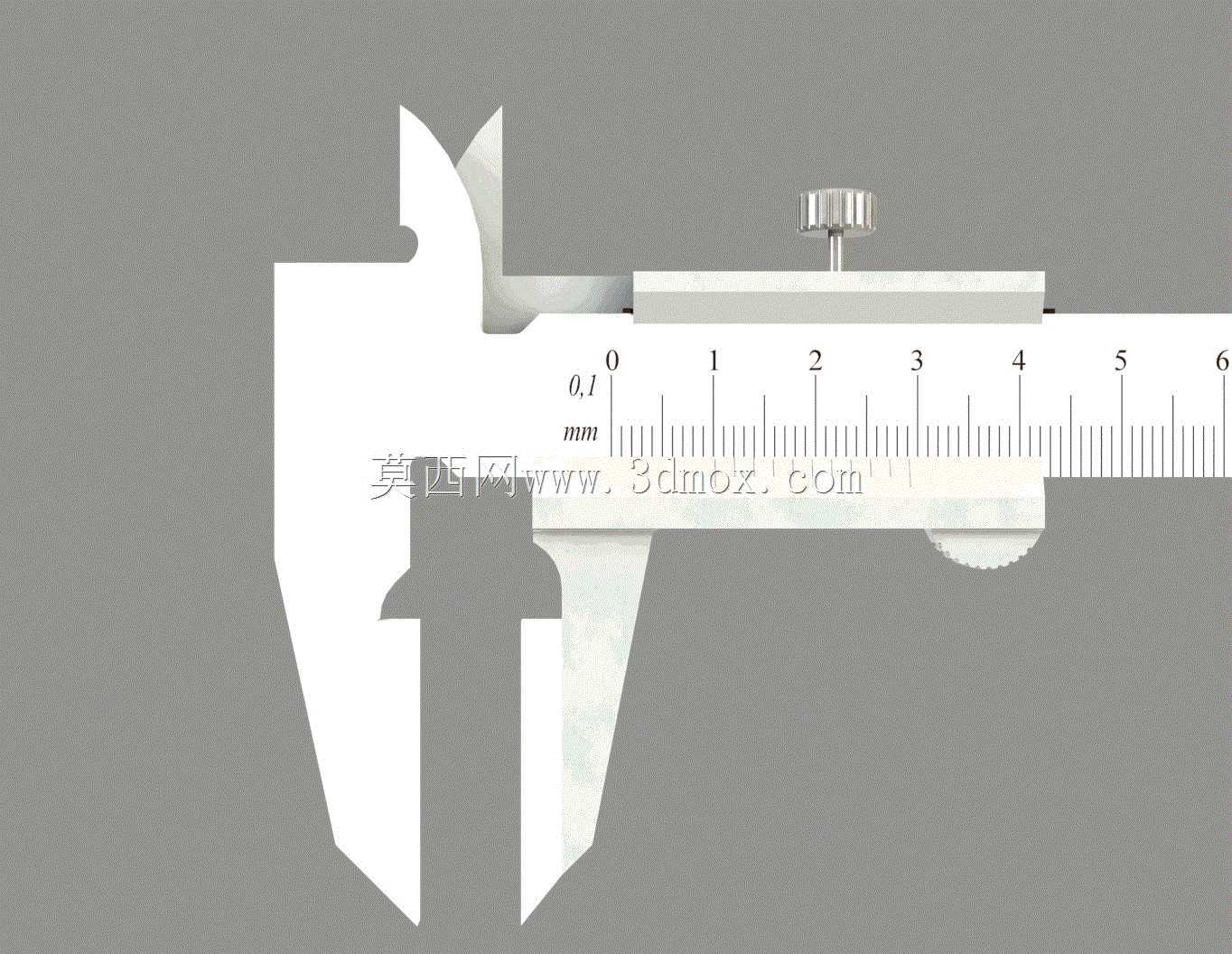

　　本次设计的机械式游标卡尺，整体采用主尺加滑动游标的经典结构布局，主尺尺身采用平直矩形截面设计，尺身正面蚀刻有均匀分布的公制刻度线，刻度基准面与尺身测量端面保持严格的形位公差要求，避免因尺身变形带来的系统测量误差。主尺一端集成固定量爪，量爪分为外侧测量面与内侧测量面两个功能区域，外侧测量面为经过精磨的平直工作面，用于贴合工件外圆柱面或外平面完成外径、外形尺寸检测；内侧测量面为刃口状弧形工作面，可伸入工件内孔或凹槽内部，贴合内壁完成内径、槽宽尺寸检测。滑动游标组件套装在主尺尺身上，可沿尺身长度方向无卡滞滑动，游标上集成与固定量爪对应的活动量爪，同时在游标尾部延伸出深度测量杆，测量杆与主尺尾端端面保持齐平基准，当游标滑动时，深度杆可同步伸出，抵接在台阶或盲孔底部，配合主尺刻度完成深度尺寸检测。游标上方设置有锁紧螺钉，当滑动到目标测量位置后，拧紧锁紧螺钉可将游标与主尺相对位置固定，方便操作人员将量具从工件上取下后读取数值，避免移动过程中游标移位带来的读数误差。

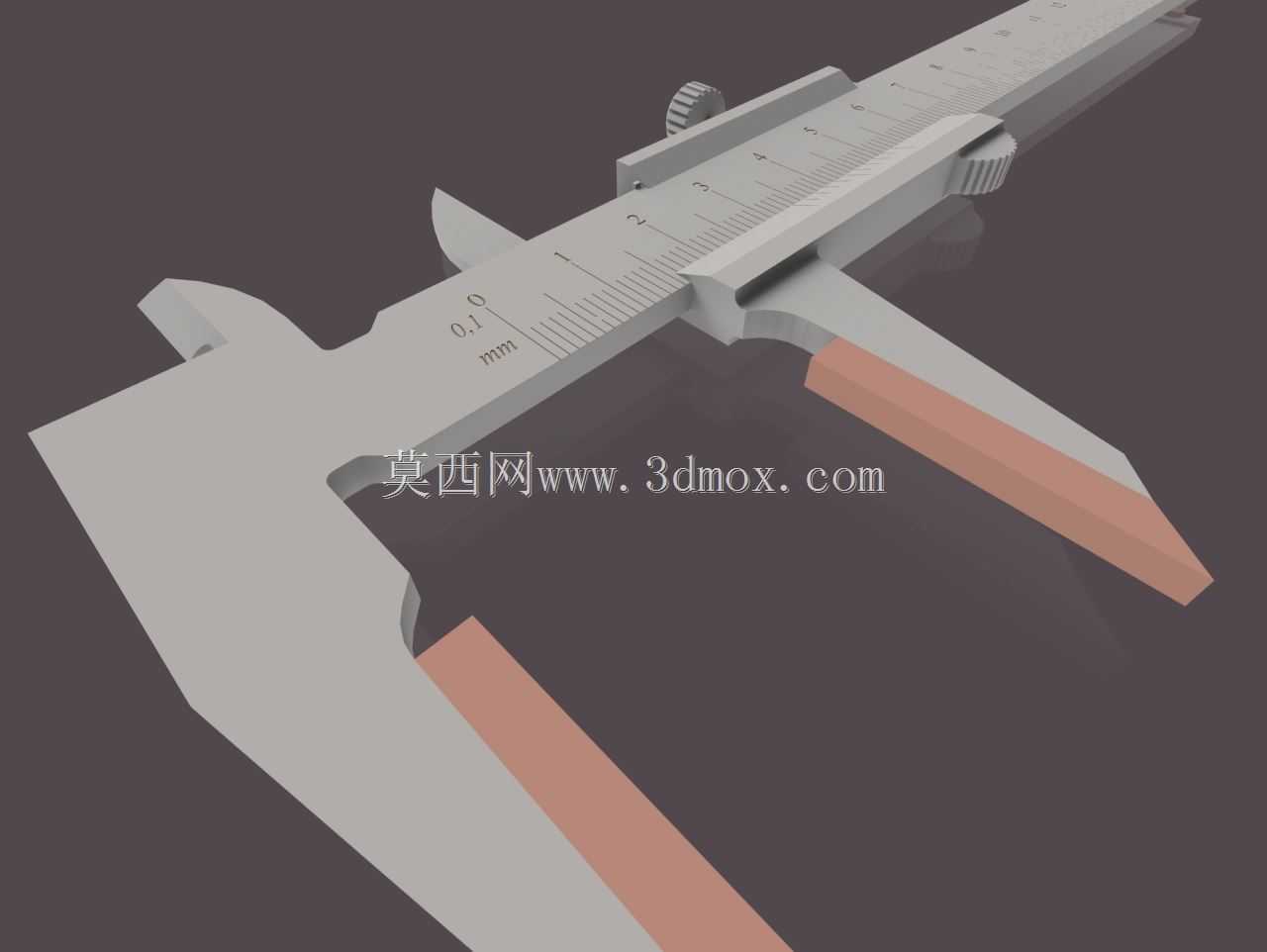

　　设计过程中首先对量爪的测量面形位公差做了重点约束，内外测量面的平面度、两测量面的平行度都控制在微米级公差范围内，避免因测量面贴合不严出现测量值偏大或偏小的问题。量爪的伸出长度经过多轮场景验证，既保证足够的测量深度，可伸入常规深度的内孔或台阶位置，又避免量爪过长导致刚性不足，测量时出现弹性变形影响精度。主尺与游标之间的滑动配合间隙经过优化设计，采用间隙配合加导向条的结构，既保证滑动过程顺滑无卡顿，不会出现推拉时的迟滞感，又控制配合间隙在合理范围，避免游标在尺身上出现晃动，导致测量时量爪错位。深度测量杆的截面采用窄矩形设计，可适配直径较小的盲孔深度测量，同时测量杆的直线度经过严格校验，伸出全程不会出现偏斜，保证深度测量基准与主尺端面垂直。

　　从实际使用的边界条件来看，该款卡尺的主尺总长度适配0-150mm的常规测量量程，可覆盖绝大多数常规机械零件的尺寸检测需求，整体重量控制在单手可轻松持握的范围，操作人员单手持尺即可完成测量、读数、锁紧的全流程操作，适合长时间现场巡检使用。尺身的刻度线采用蚀刻填漆工艺，刻度清晰耐磨，即便在车间有切削液、油污的环境下长期使用，刻度标识也不会出现磨损脱落的问题，读数辨识度不受影响。量爪的测量端采用圆弧过渡设计，避免尖锐边角划伤工件已加工表面，同时也减少操作人员使用时被划伤的风险。锁紧螺钉的旋钮位置设置在游标拇指可直接触碰的区域，操作人员持尺时拇指可直接完成锁紧、松开操作，无需调整手位，操作流畅度更高。

　　在不同行业的应用场景中，这类卡尺的适配性极强，五金加工车间里可用于检测冲压件的外形尺寸、钣金件的折弯边长，模具加工场景中可测量模仁的厚度、槽口宽度、顶针孔深度，装配现场可核验轴与孔的配合尺寸、零件的装配台阶高度，甚至在五金维修、教学实训场景中，也是基础且核心的测量工具。不同于数显卡尺需要供电、易受切削液和粉尘影响出现电子故障的问题，机械式游标卡尺完全依靠机械结构实现测量，没有电子元器件，环境适应性更强，在潮湿、多粉尘、有油污的恶劣车间环境下也能稳定工作，不存在电池亏电、电路损坏导致无法使用的问题，维护成本极低，只需要定期清洁测量面、给滑动导向面添加少量润滑油，即可长期保持测量精度。

　　设计时还充分考虑了长期使用的磨损补偿问题，游标与主尺的配合面设置有可调整的导向结构，当长期使用出现配合间隙变大的情况时，可通过调整导向件的压紧程度，重新恢复合适的配合间隙，延长量具的整体使用寿命。量爪的测量面采用高硬度耐磨材质处理，长期与工件接触摩擦也不会出现明显磨损，避免因测量面磨损导致测量精度下降。尺身整体做了防锈处理，即便接触手上的汗液、车间的水汽，也不会轻易出现锈蚀，保证尺身刻度清晰、滑动顺畅。
