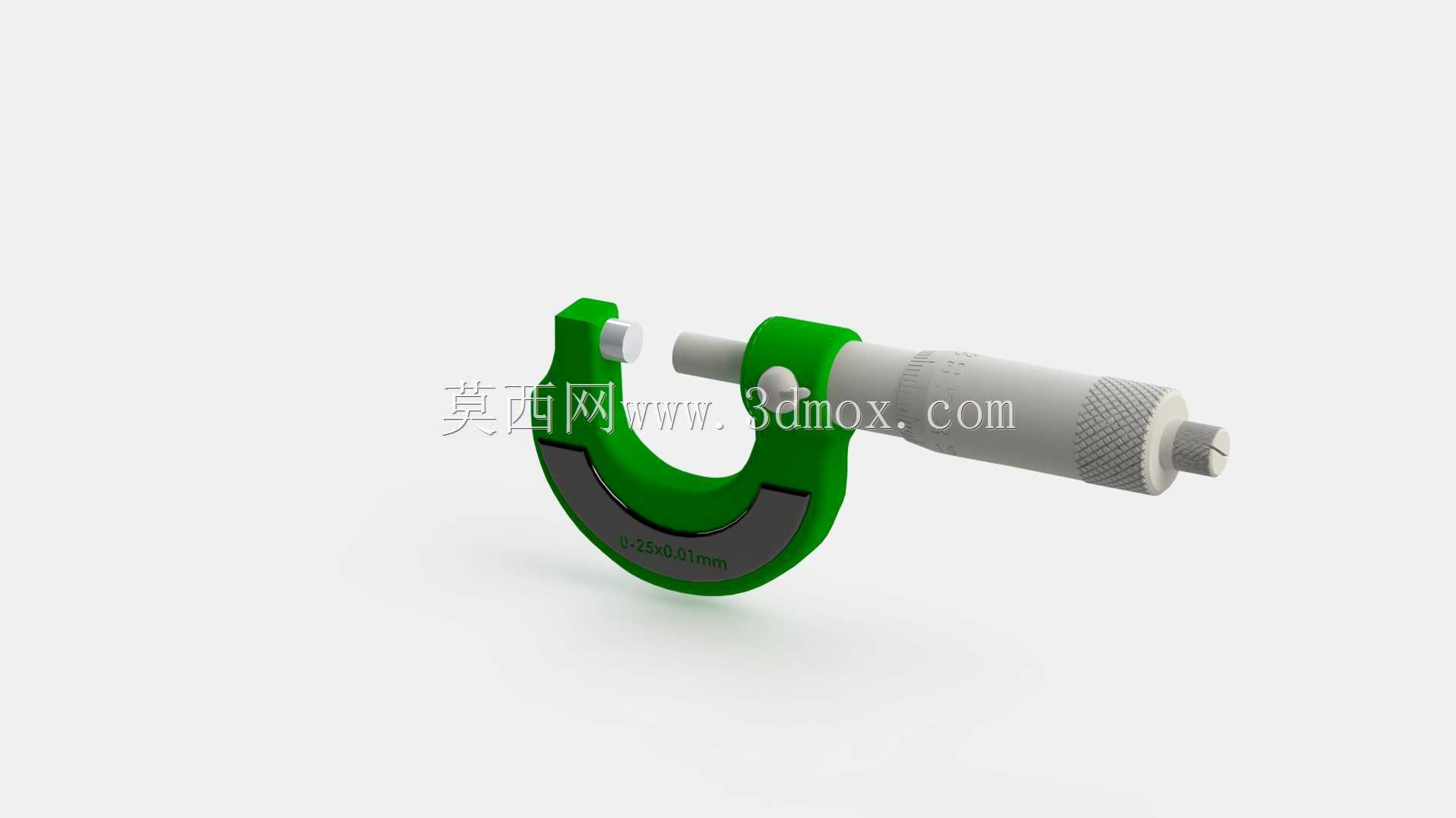

0-25mm精度0.01外径千分尺结构模型

　　在机械加工现场的工序间检测、成品终检环节，以及计量室的精密尺寸校准场景中，外径千分尺是一线操作人员、质检人员最常接触的接触式长度测量器具，这款测量范围覆盖0-25mm、分度值0.01mm的千分尺，完全适配常规小型轴类零件、棒料、型材壁厚、小尺寸冲压件外形尺寸的高精度测量需求，相比游标卡尺，其螺旋测微的结构原理能实现更高的测量分辨率，可稳定捕捉微米级的尺寸偏差，是机械制造领域公差管控环节不可或缺的基础量具。

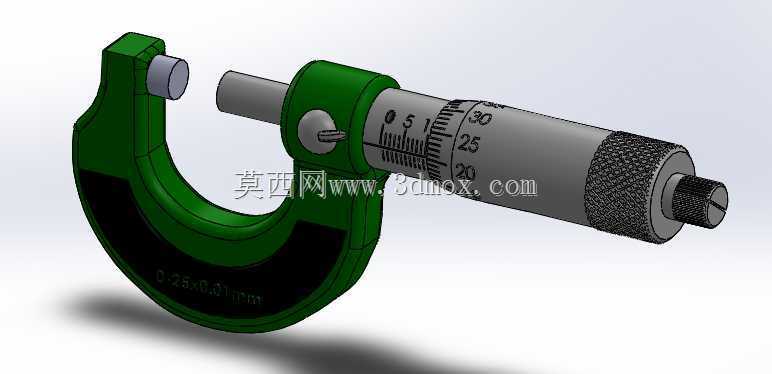

　　从结构设计逻辑来看，这款千分尺采用经典的弓形尺架布局，尺架内侧覆盖隔热防护层，避免操作人员手持时体温传导导致尺架热胀冷缩，引入不必要的测量误差；测砧与测微螺杆的测量端面均采用硬质合金材质堆焊研磨，平面度、平行度公差控制在微米级，长期反复接触被测工件也不易出现磨损凹陷，能长期维持测量精度稳定性。测微螺杆的螺距设计为0.5mm，配合固定套管上的毫米、半毫米刻度线，以及微分筒圆周均匀分布的50等分刻度，实现微分筒旋转一周，测微螺杆轴向进给0.5mm，每转动一格刻度对应0.01mm的轴向位移，完全符合阿贝测量原则，测量轴线与刻度读数轴线处于同一直线，从原理上规避了阿贝误差对测量结果的影响。

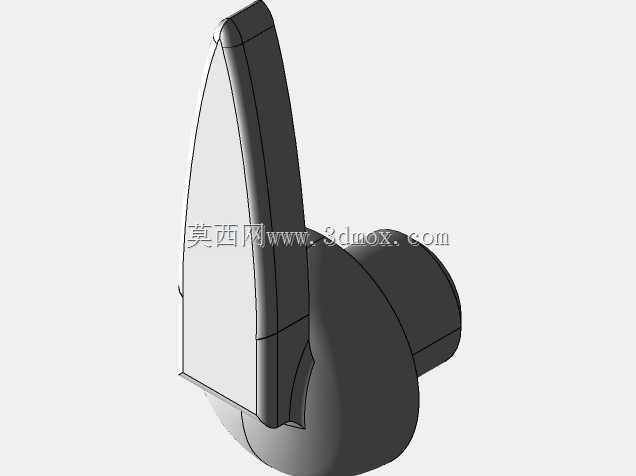

　　锁紧装置布置在尺架靠近测微螺杆的位置，扳动锁紧拨杆即可通过内部夹块抱紧测微螺杆，锁定当前测量数值，方便操作人员在狭小空间内完成测量后，取出千分尺再进行读数，避免视线受阻导致的读数偏差。尾部的测力装置采用棘轮棘爪结构，当测微螺杆端面接触被测工件、测量压力达到额定值后，棘轮会发出打滑的咔咔声响，提示操作人员停止转动微分筒，保证每次测量时测砧与工件、测微螺杆与工件之间的接触压力保持一致，避免压力过大导致螺杆变形、工件压损，或是压力过小导致测量值偏大的问题。

　　从外形尺寸与使用边界来看，这款千分尺的弓形尺架开档尺寸刚好适配25mm以内的工件测量需求，整体握持重心落在尺架弧形段，单手握持时拇指与食指可自然搭在微分筒滚花位置，滚花纹路采用网纹设计，增大手指与微分筒之间的摩擦力，转动调节时不易打滑；尺架整体重量控制在常规手持操作的舒适区间，长时间连续测量也不易产生手部疲劳。需要注意的是，这款千分尺仅适用于常温环境下的静态尺寸测量，不可用于测量正在旋转的加工工件，也不能测量表面温度过高的热处理工件，否则不仅会导致测量数值失准，还可能造成测量端面磨损、螺杆变形，损坏量具精度。

　　在建模还原过程中，需要重点关注各部件的装配配合关系：测微螺杆与尺架内部导向孔的间隙配合要符合实际装配公差，保证螺杆轴向移动顺滑无卡滞；微分筒与测微螺杆尾部的同轴度需要严格控制，刻度线的排布位置要与实际进给量完全对应，还原真实的读数逻辑；棘轮测力装置的内部棘爪、弹簧结构也要做完整还原，可直观展示恒力测量的实现原理，不管是用于量具结构教学演示，还是作为机加工场景的三维布局素材，都能精准还原实物的结构特征与功能逻辑。日常使用中，这类千分尺需要定期用标准量块校准零位，存放时要在测量端面涂抹防锈油脂，放置在干燥的量具盒内，避免锈蚀、磕碰影响测量精度。
