高精度可调式线性测微水平仪结构

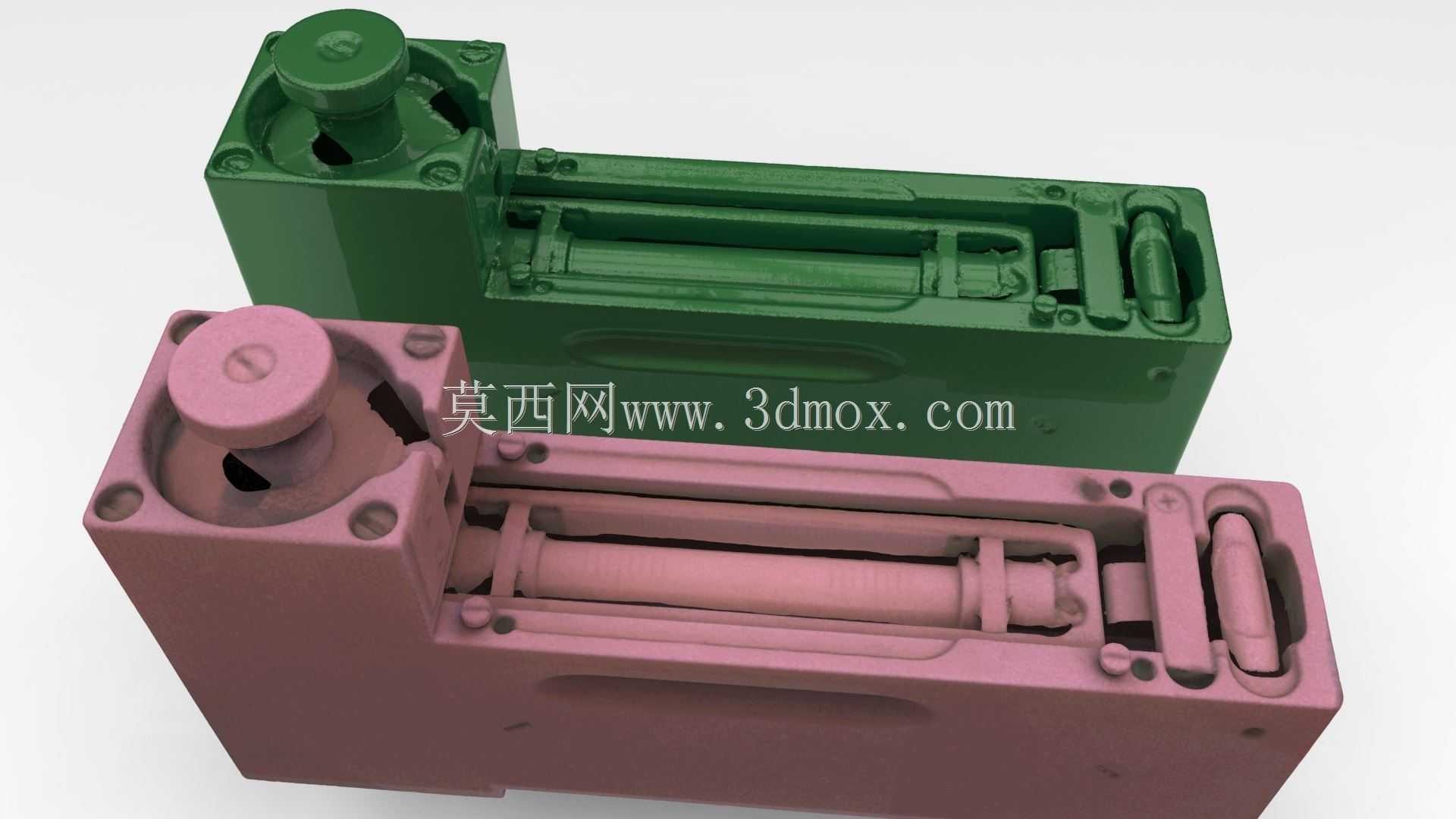

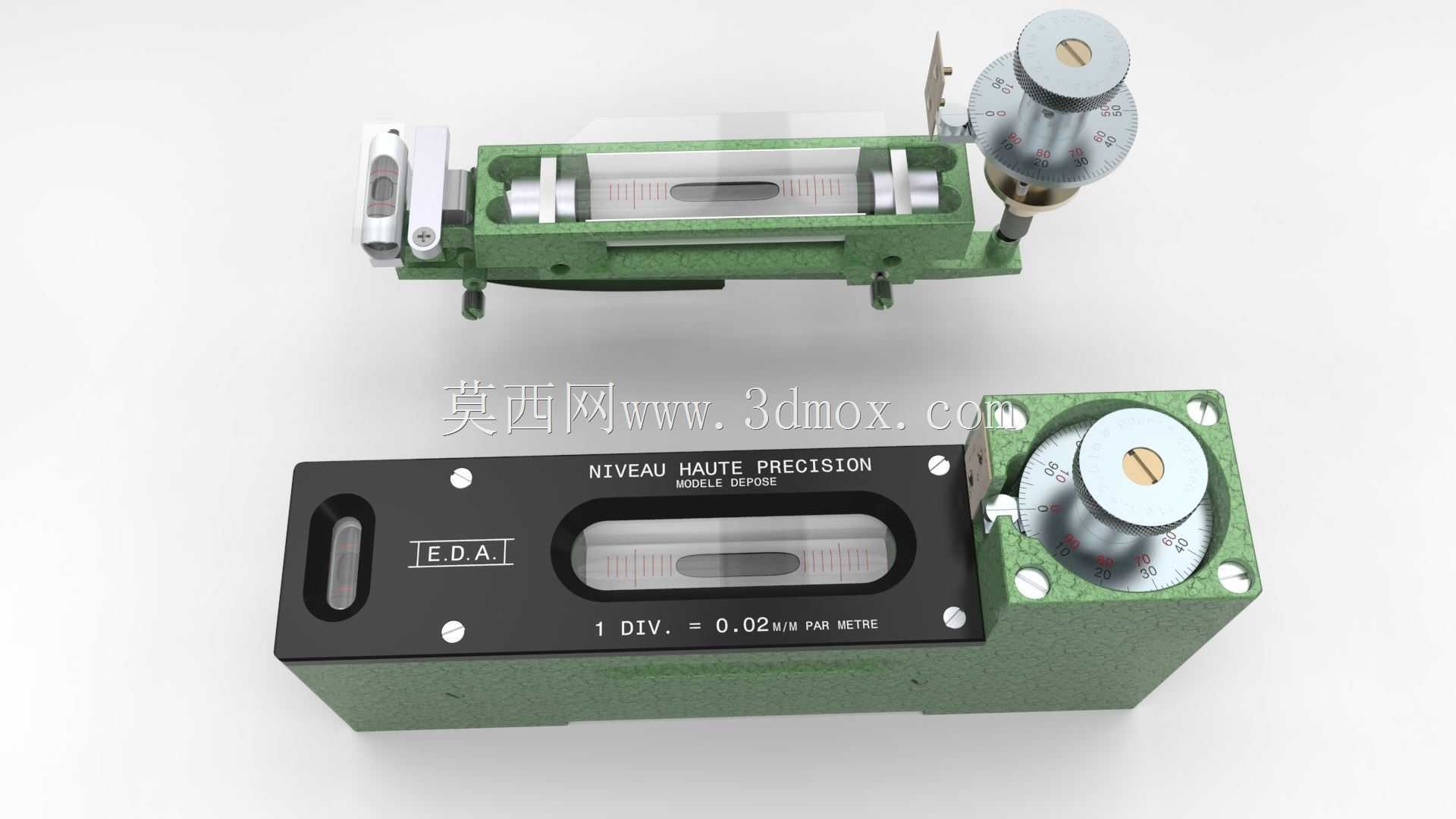

　　在精密设备安装、机床几何精度校验、计量室基准传递这类对水平度偏差控制要求极高的场景里，可调式线性测微水平仪是一线工程人员离不开的核心检测器具，这款EDA 64规格的测微水平仪，从结构设计到功能实现，完全围绕微米级偏差检测的实际需求展开。不同于普通条式水平仪仅能通过气泡偏移定性判断倾斜方向，这款带线性测微机构的水平仪，能够通过侧端的微分调节旋钮实现定量读数，最小分度值对应每米0.02毫米的倾斜偏差，完全满足精密装配、设备校准环节的量化检测需求。

　　从实际使用场景来看，这类水平仪常被用于大型机床床身导轨的直线度、平面度检测，在设备安装初期的基础调平环节，作业人员可以先通过水平仪的粗调气泡快速判断设备的大致倾斜方向，待偏差缩小到测微机构量程范围内后，转动微分筒带动内部的微调摆块机构，将主水准泡精准调整至零位，此时微分筒上的刻度读数就能直接换算出当前被测面的倾斜偏差值，不需要像普通水平仪那样依靠估读气泡偏移格数来计算偏差，大幅降低了人为读数带来的误差。在计量检定环节，这类带测微结构的水平仪还可以配合小角度检查仪完成自身示值误差的校准，保证量值传递的准确性。

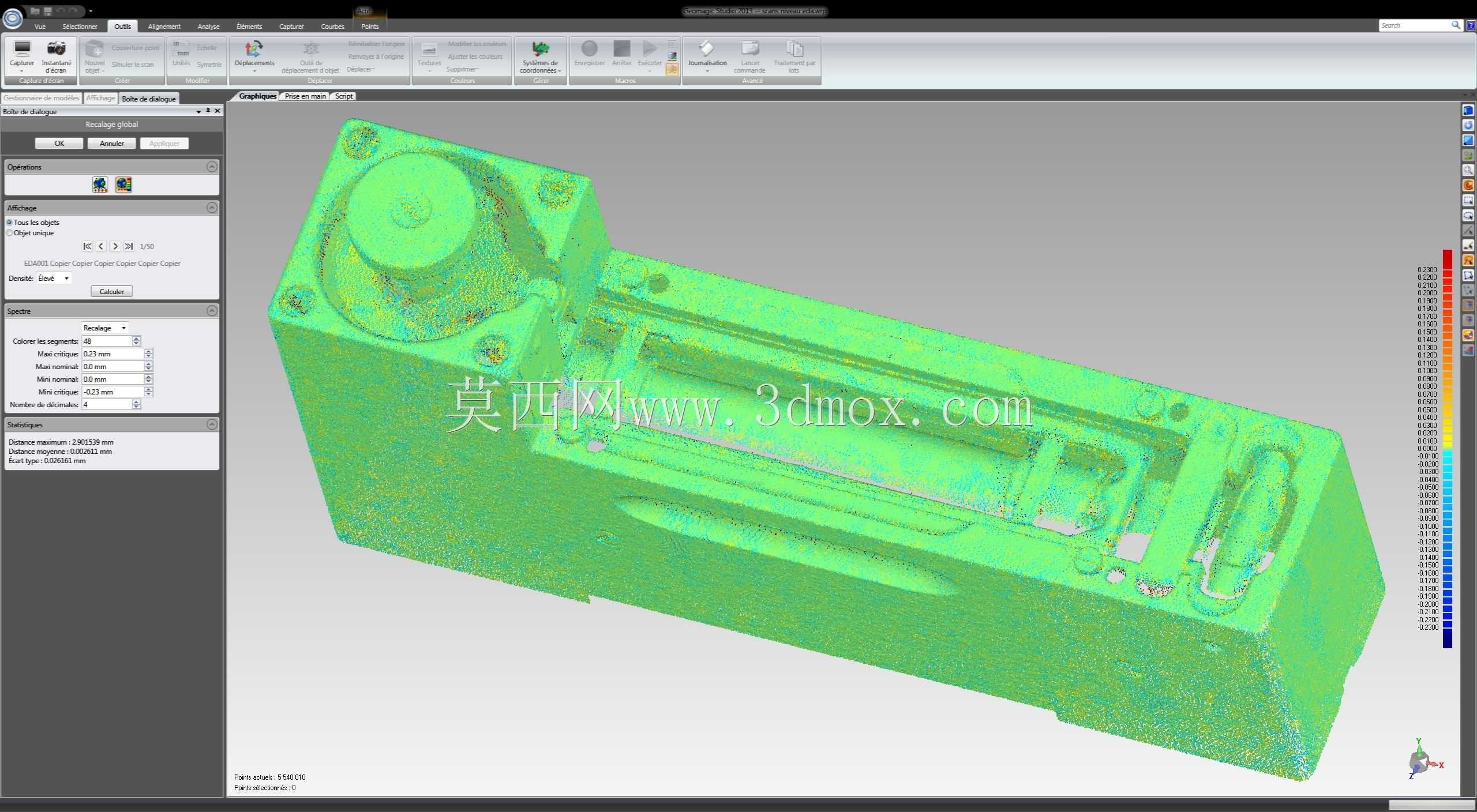

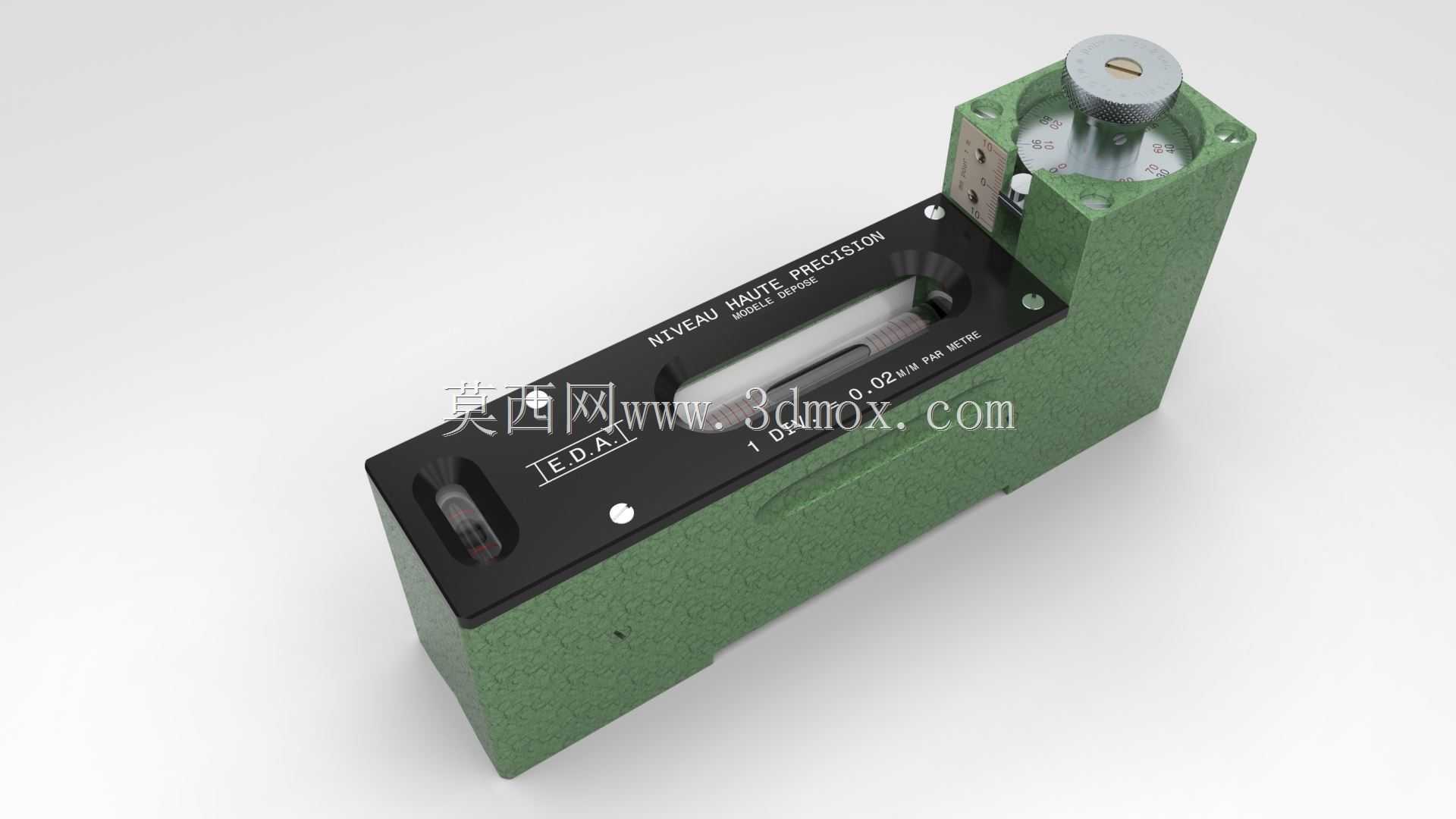

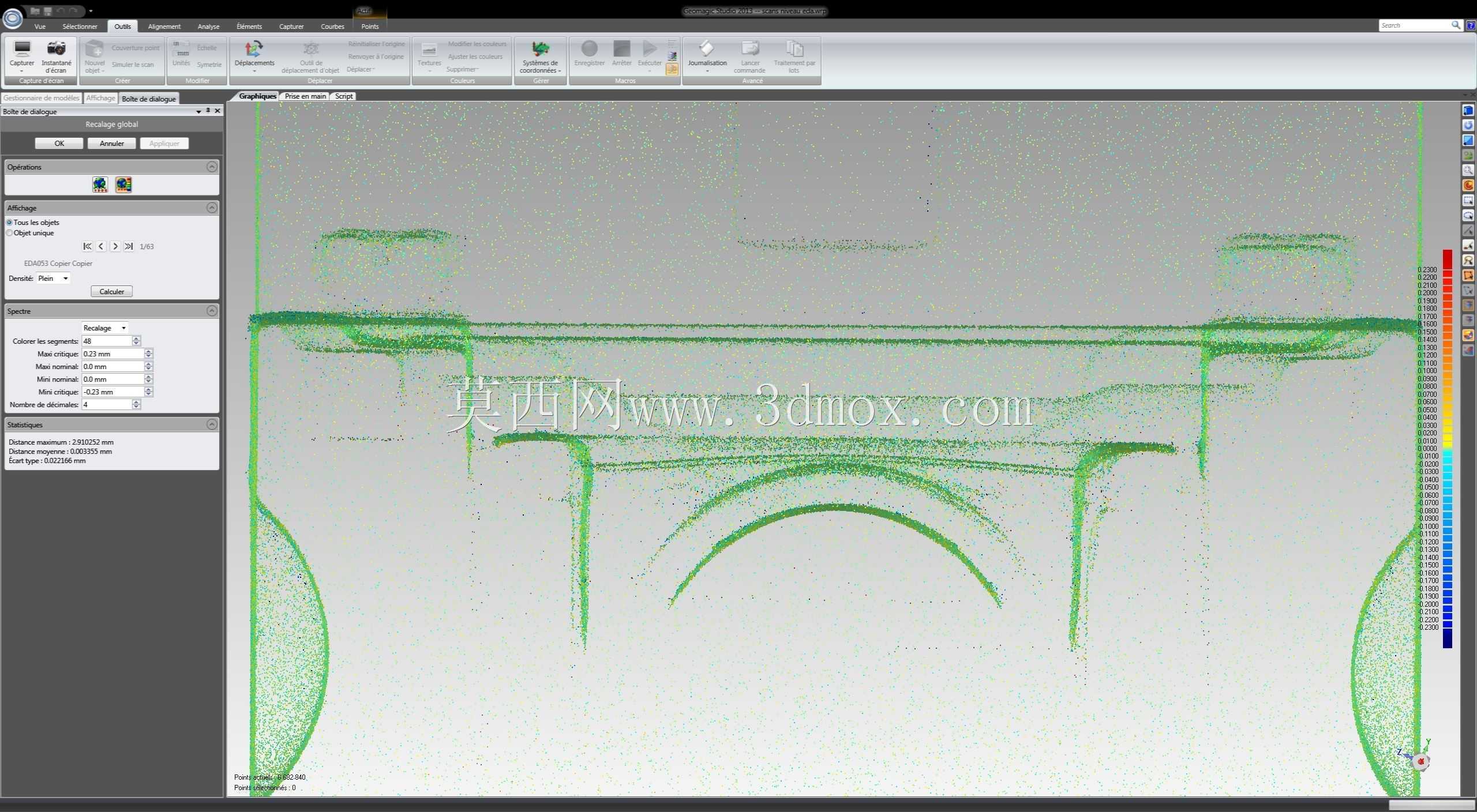

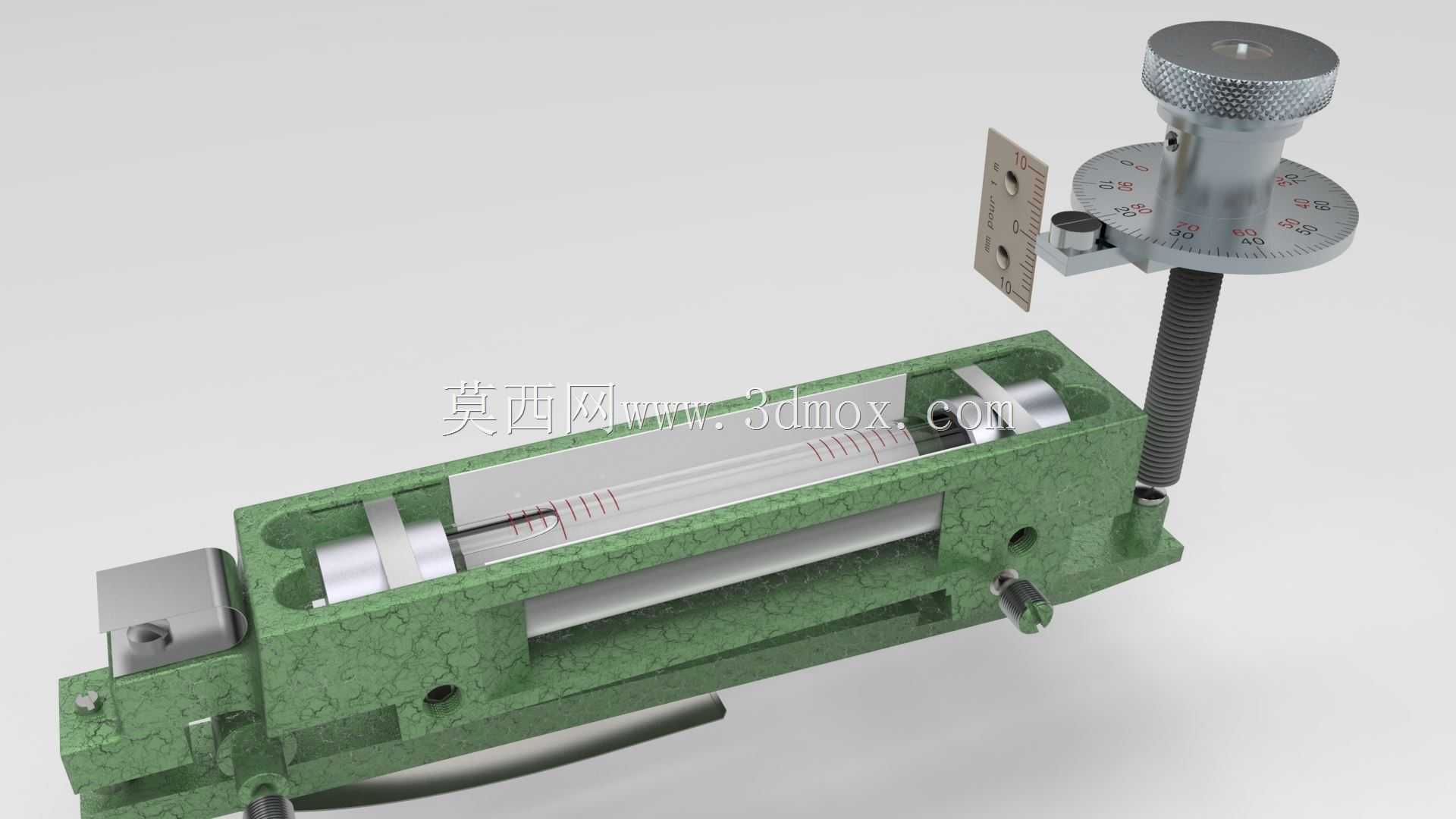

　　从结构设计思路上看，这款水平仪的主体基座采用稳定性极佳的铸铁材质，经过充分的时效处理消除内应力，避免长期使用后基座发生形变影响测量精度，基座底部的V型工作面和平直工作面经过精密研磨，既可以适配平面被测件，也可以直接放置在圆柱类导轨、轴件表面完成检测，不需要额外加装辅助工装。水准泡组件被封装在隔热框架内，减少人手握持时体温传导导致水准泡内液体膨胀带来的读数偏差，这一细节设计在现场长时间作业时对精度的保障作用十分明显。侧端的测微调节机构采用精密螺旋副传动，调节过程中无空程、无卡滞，微分筒的刻度线蚀刻清晰，配合固定套管的基准线，读数直观便捷，调节旋钮端部的滚花纹理设计，保证戴劳保手套操作时也能精准转动调节，不会出现打滑的情况。

　　关于安装与使用的边界条件，这款水平仪的基座长度适配大多数中小型机床导轨的检测跨距，使用时不需要额外拼接辅助垫块，避免了垫块本身的平面度误差引入检测偏差。需要注意的是，这类精密量具对使用环境的温度变化较为敏感，作业前需要将水平仪放置在被测设备旁等温足够时间，避免基座与被测件存在温差导致形变影响测量结果；同时被测表面的清洁度也会直接影响检测精度，使用前需要擦拭干净被测面的切屑、油污、灰尘，防止硬质颗粒垫在基座底部导致测量值失准。在存放时，需要将水平仪放置在干燥、无强磁干扰的专用量具盒内，避免水准泡受外力磕碰发生移位，也防止金属基座出现锈蚀破坏工作面精度。

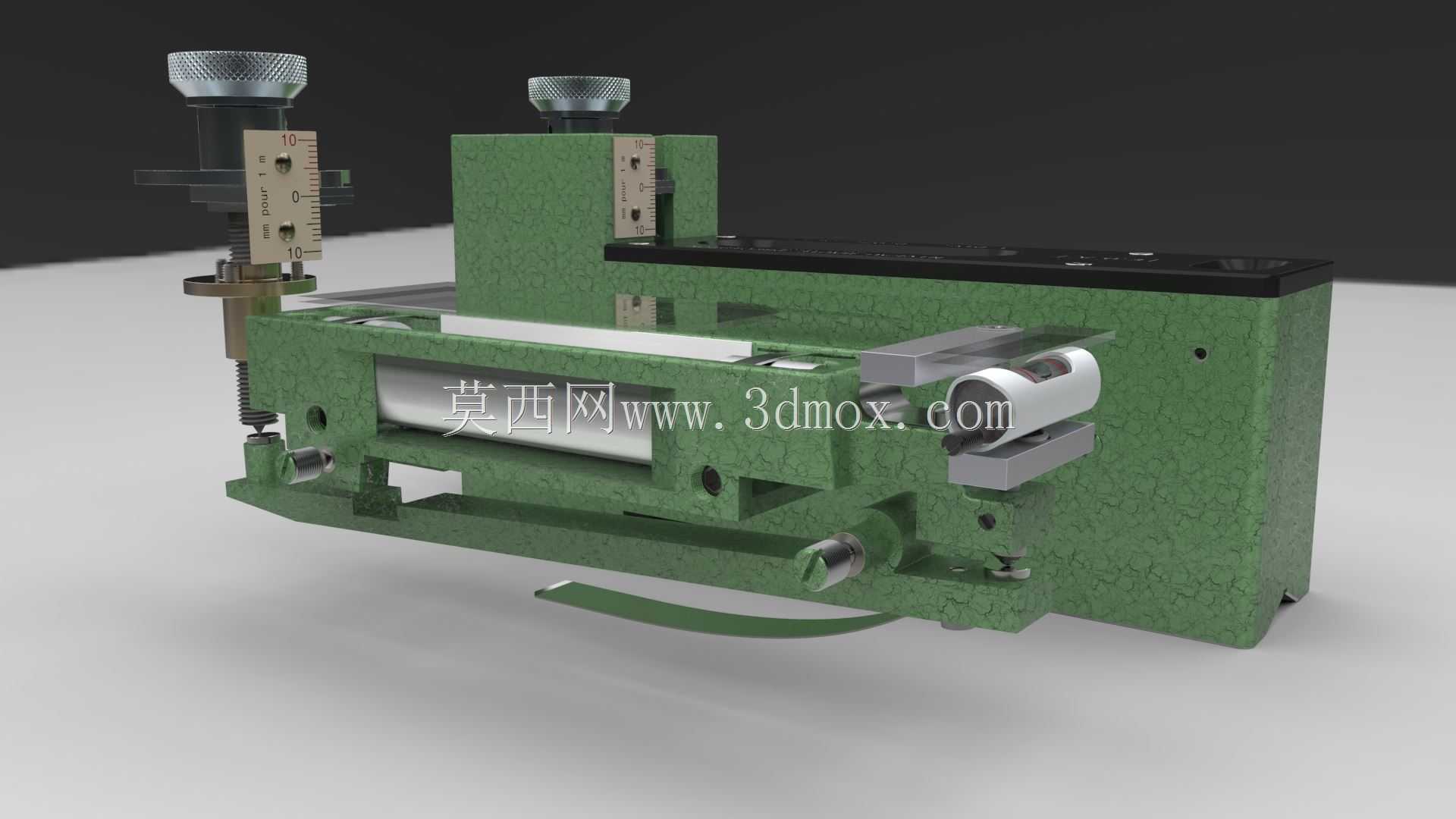

　　从三维建模的角度来看，还原这款水平仪的结构时，需要重点关注几个核心配合部位的精度：一是基座工作面的平面度、V型槽的角度公差，这部分直接决定了量具的基准精度；二是测微螺旋副的配合间隙，建模时要预留合理的传动间隙，既保证调节顺畅，又不能出现过大的空行程影响读数准确性；三是水准泡的安装定位结构，要保证水准泡轴线与基座工作面的平行度公差控制在分度值对应的角度范围内，否则会出现零位偏差。整个模型的结构拆分完全按照实际装配逻辑划分，基座、测微调节组件、水准泡封装组件、端盖紧固件各自独立，既可以用于产品结构展示，也能作为精密量具设计的参考案例，帮助设计人员理解微米级检测器具的精度控制思路与结构实现方式。在实际设备选型过程中，工程人员可以根据被测对象的精度要求、检测跨距选择对应规格的测微水平仪，这类带线性测微结构的产品相比普通固定分度值水平仪，在量化检测、小偏差精密调整场景下的适配性要强很多，尤其是在数控机床、三坐标测量机这类高精度设备的安装调试环节，能够大幅提升调平作业的效率，减少反复调整的工作量。
