多档位同步啮合变速齿轮箱结构设计

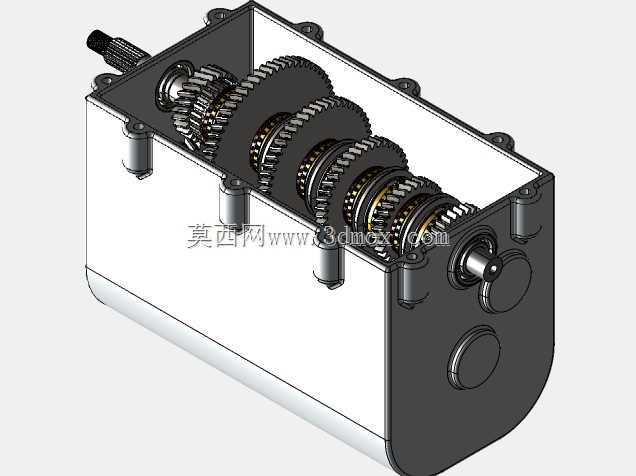

　　在商用车手动变速器、小型工程机械动力传动单元的开发场景中，同步啮合式齿轮箱是解决换挡冲击、提升传动平顺性的核心部件，这套同步齿轮箱结构采用平行轴布置方案，针对中小扭矩动力传递场景做了结构优化，适配前置后驱布局的动力输出需求。从实际使用场景来看，这类齿轮箱主要承担动力转速与扭矩的转换功能，通过不同齿数齿轮副的啮合切换，实现多档位传动比匹配，让动力源始终处于高效工作区间，同时同步器结构的加入，能够在换挡过程中让待啮合齿轮副快速达到转速一致，避免打齿、冲击问题，延长齿轮副使用寿命，降低换挡操作的力度要求。整套结构采用剖分式箱体设计，下半部分为储油腔结构，上半部分为轴承座安装位，箱体结合面做了精密铣削处理，保证装配后的密封性能，

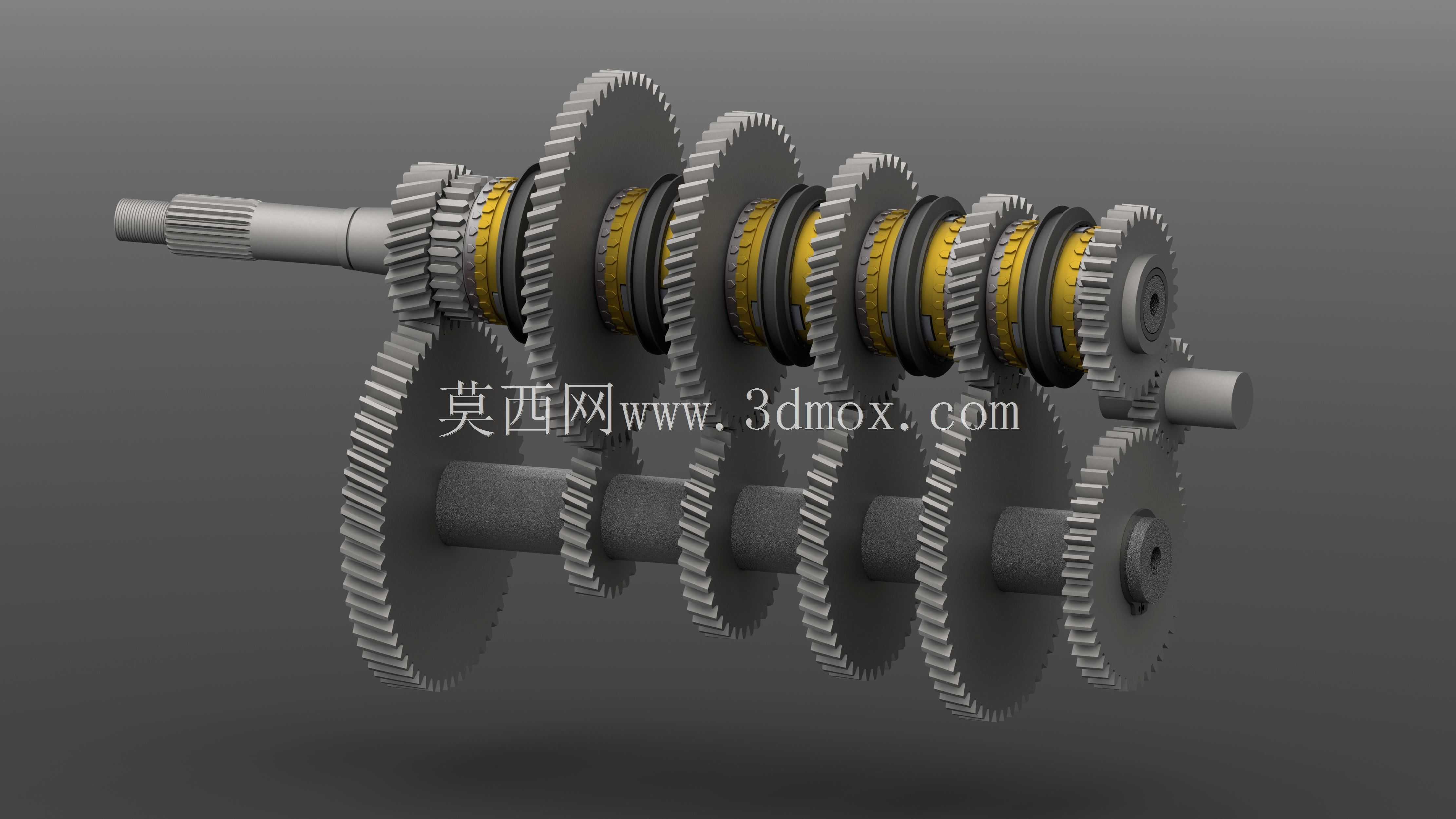

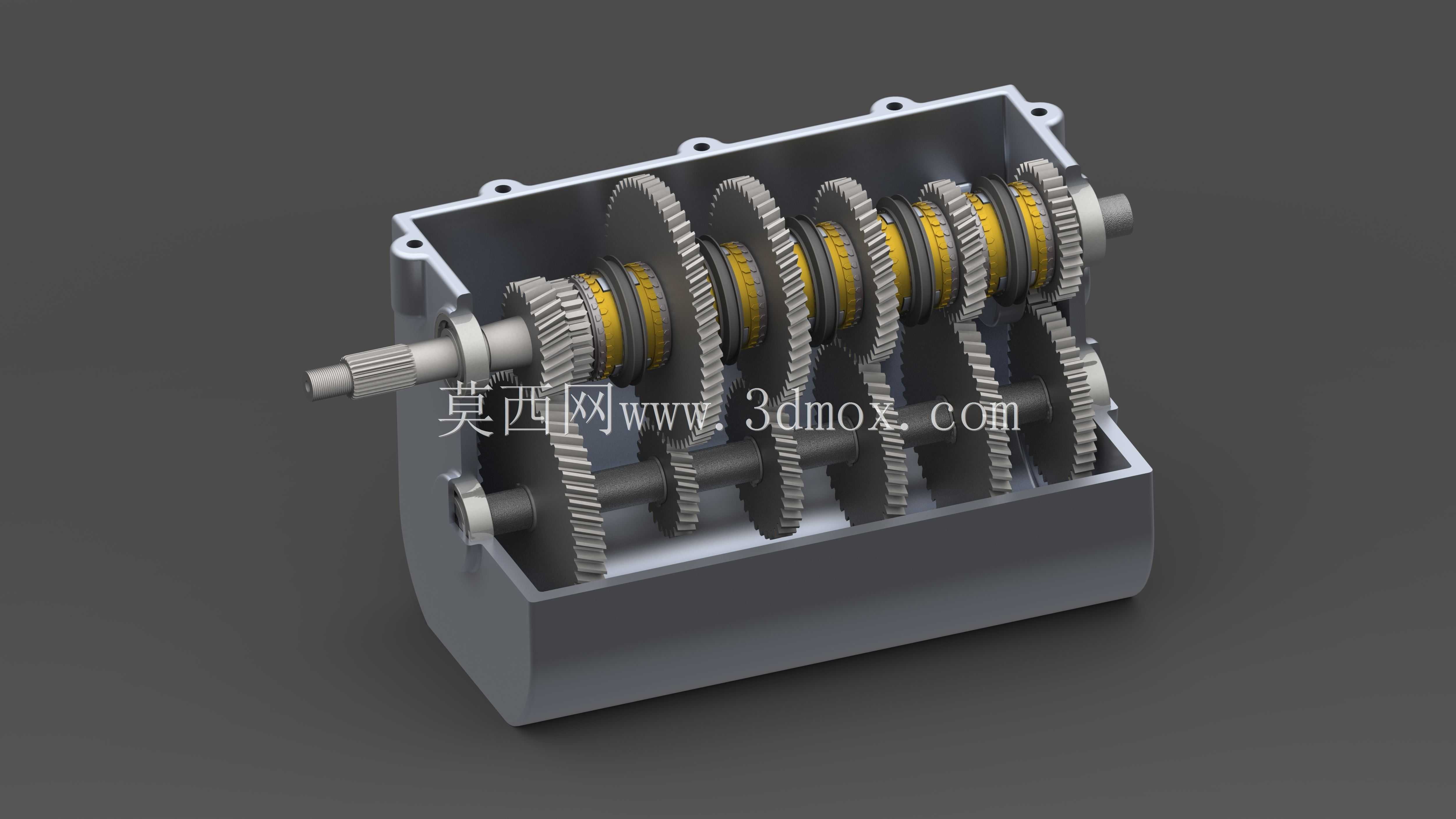

　　避免润滑油渗漏，同时箱体侧壁设置了加强筋结构，在不额外增加壁厚的前提下提升箱体整体刚性，抵消齿轮啮合过程中产生的径向载荷与轴向载荷，避免轴系出现挠曲变形影响啮合精度。轴系部分采用一输入轴、一中间轴、一输出轴的三轴布置方案，输入轴通过花键与动力源输出端连接，动力经输入轴常啮合齿轮传递到中间轴，中间轴上固定布置多组不同齿数的主动齿轮，分别与输出轴上的从动齿轮常啮合，输出轴上的从动齿轮通过滚针轴承空套在轴体上，与同步器齿毂保持间隙配合，换挡时同步器齿套在拨叉推动下轴向移动，通过同步环的摩擦作用让待啮合齿轮与输出轴转速同步后，齿套嵌入结合齿圈，实现对应档位齿轮与输出轴的刚性连接，完成动力传递路径的切换。

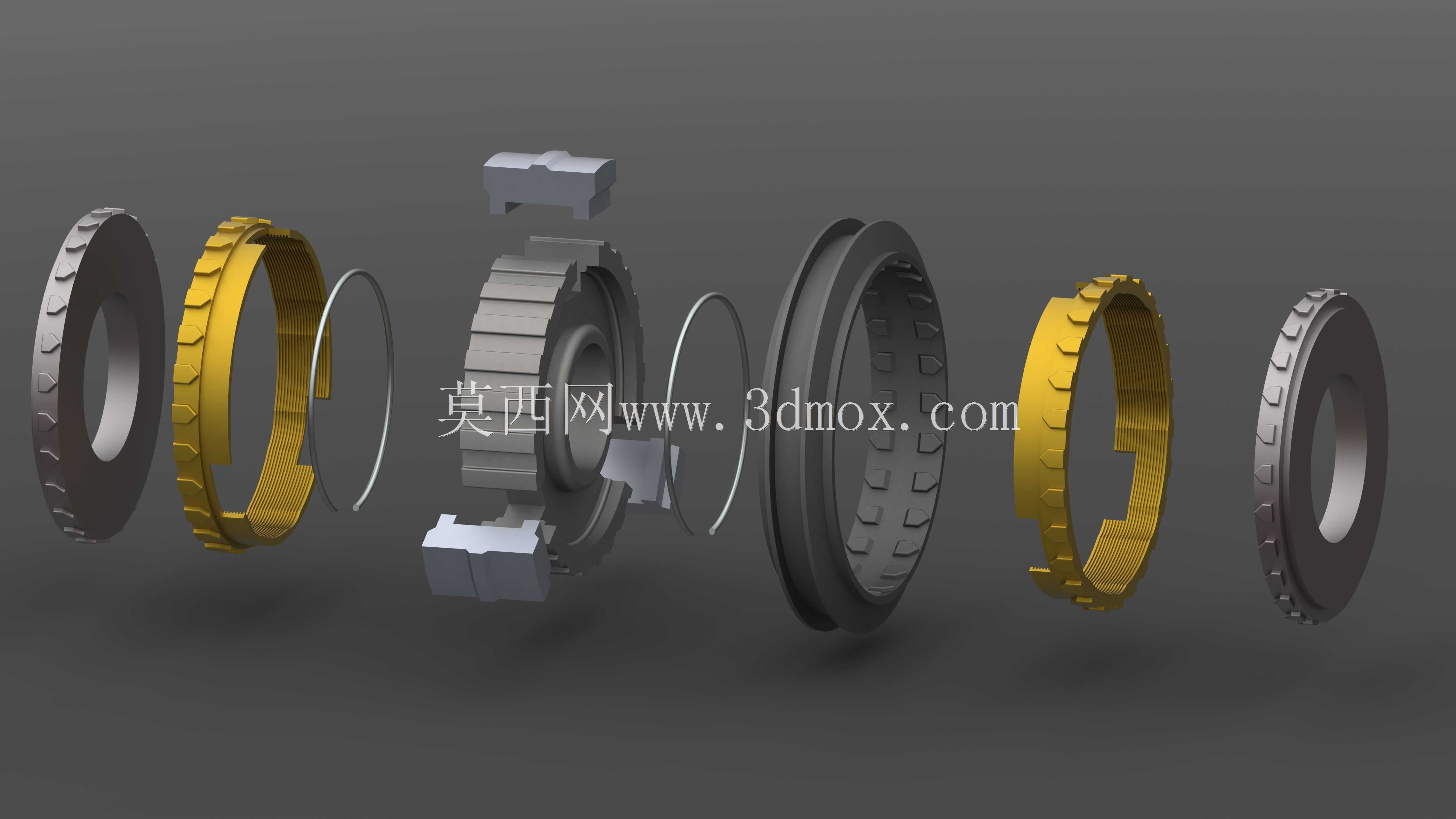

　　设计过程中重点考量了齿轮的安装边界与轴系支撑跨距，所有齿轮的齿宽、模数都按照传递扭矩的大小做了匹配，低速档齿轮采用更大模数、更宽齿宽的设计，承受大扭矩传递时的齿面接触应力与齿根弯曲应力，高速档齿轮采用更小模数、斜齿结构，降低高速传动时的啮合噪音，提升传动平稳性。同步器采用锁环式惯性同步结构，同步环采用铜基摩擦材料，摩擦锥面做了精密车削处理，保证摩擦系数稳定，锁止角的角度经过反复校核，确保转速未同步时齿套无法移动，避免出现打齿问题。轴承选型上，轴系两端采用深沟球轴承承受径向载荷，输入轴与输出轴的外伸端额外设置了油封安装位，防止润滑油泄漏同时阻挡外界粉尘进入箱体内部。安装边界方面，箱体法兰面预留了统一规格的安装螺栓孔，

　　孔位间距按照通用安装标准设计，能够直接适配同规格的离合器壳体与传动法兰，不需要额外做转接支架设计，轴系的轴向窜动量通过轴承端盖的调整垫片进行控制，保证齿轮啮合的侧隙处于合理区间，既避免侧隙过大导致传动冲击，也防止侧隙过小出现卡滞、热胀咬死的问题。润滑方式采用飞溅润滑，依靠中间轴齿轮转动时带起的润滑油，对所有齿轮啮合点、轴承滚道、同步器摩擦面进行润滑，箱体底部设置了放油螺塞，顶部设置了注油口与通气塞，平衡箱体内外气压，避免长时间工作后箱体内压力升高导致油封渗漏。这套结构的设计逻辑完全围绕实际传动需求展开，没有冗余的结构设计，所有零件的尺寸都经过装配干涉校验，齿轮啮合的侧隙、接触斑点都符合传动设计规范，既能够满足多档位变速的功能需求，也兼顾了加工装配的工艺性，箱体采用压铸工艺即可成型，齿轮采用滚齿、剃齿工艺就能达到精度要求，同步器组件采用成熟的标准化部件，能够有效降低生产制造成本，同时后期维护拆解也十分便捷，只需要拆开箱体上盖就能对所有齿轮、同步器、轴承进行检查更换，不需要完全拆解整个传动单元。在实际选型适配时，只需要根据输入扭矩的大小调整齿轮模数与齿宽参数，调整各档位齿轮的齿数比，就能适配不同动力参数的设备需求，不需要对整体箱体结构、轴系布置做大幅改动，具备较强的通用性与拓展性。
