铃木大排量摩托车发动机前侧防护盖板

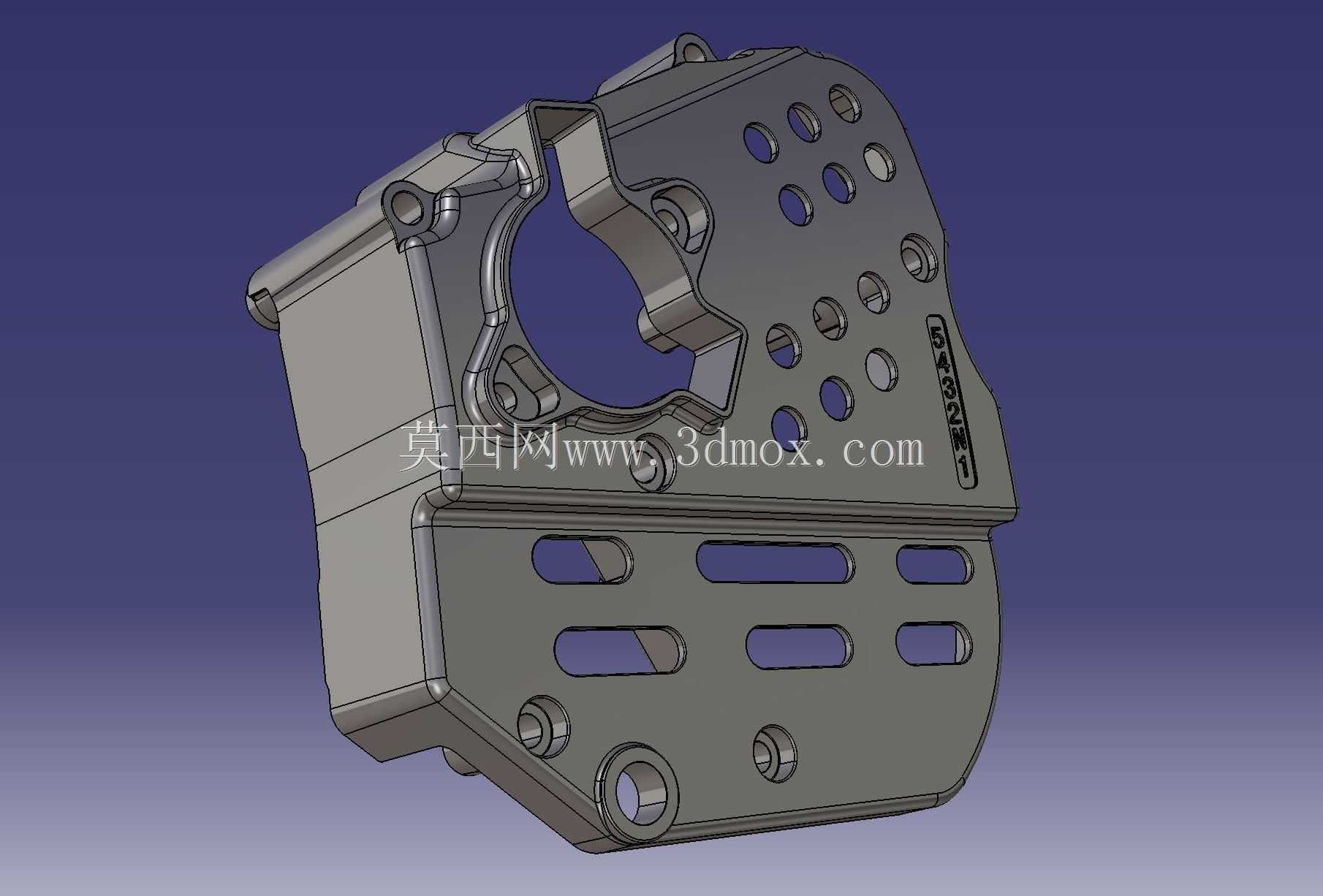

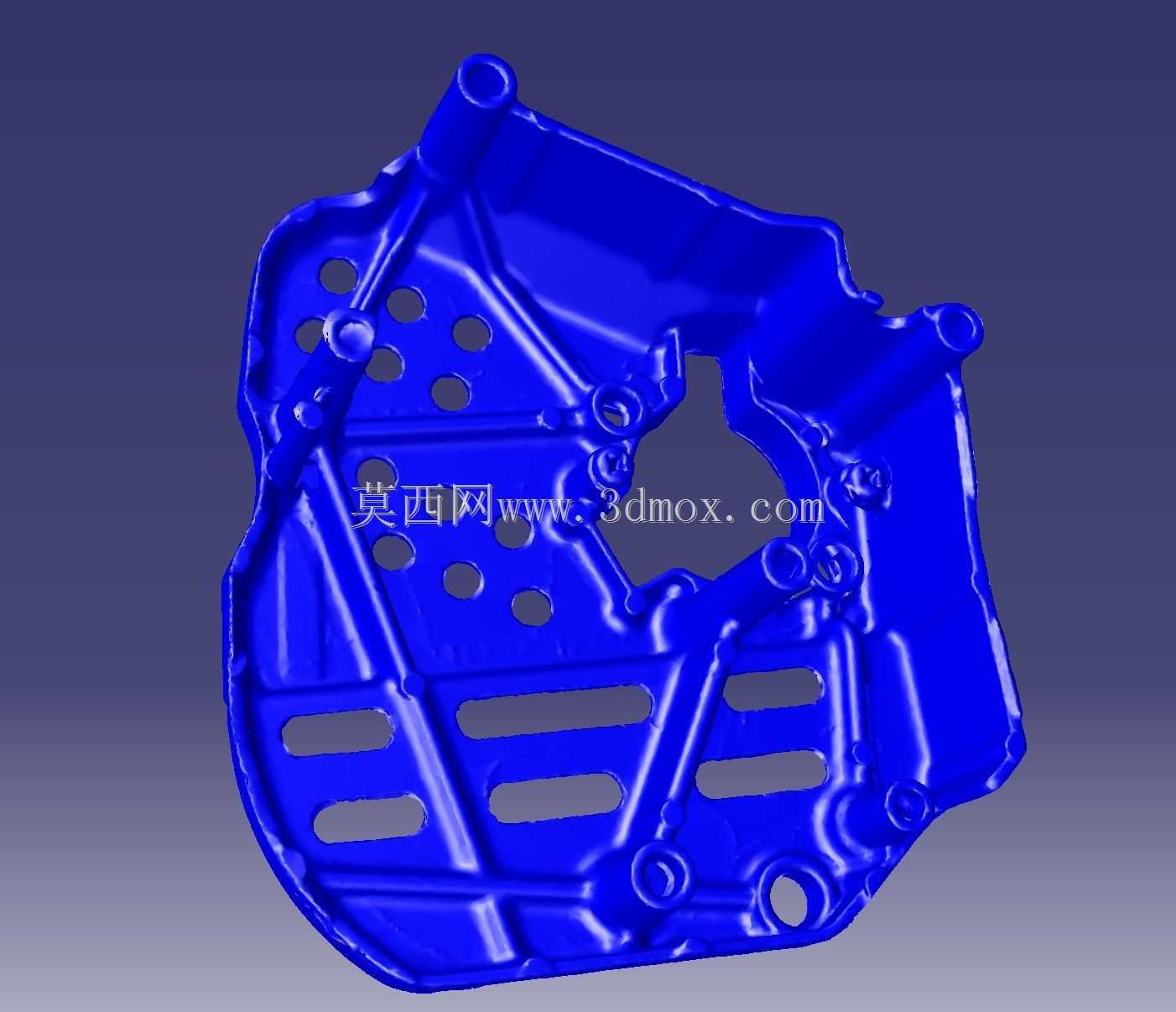

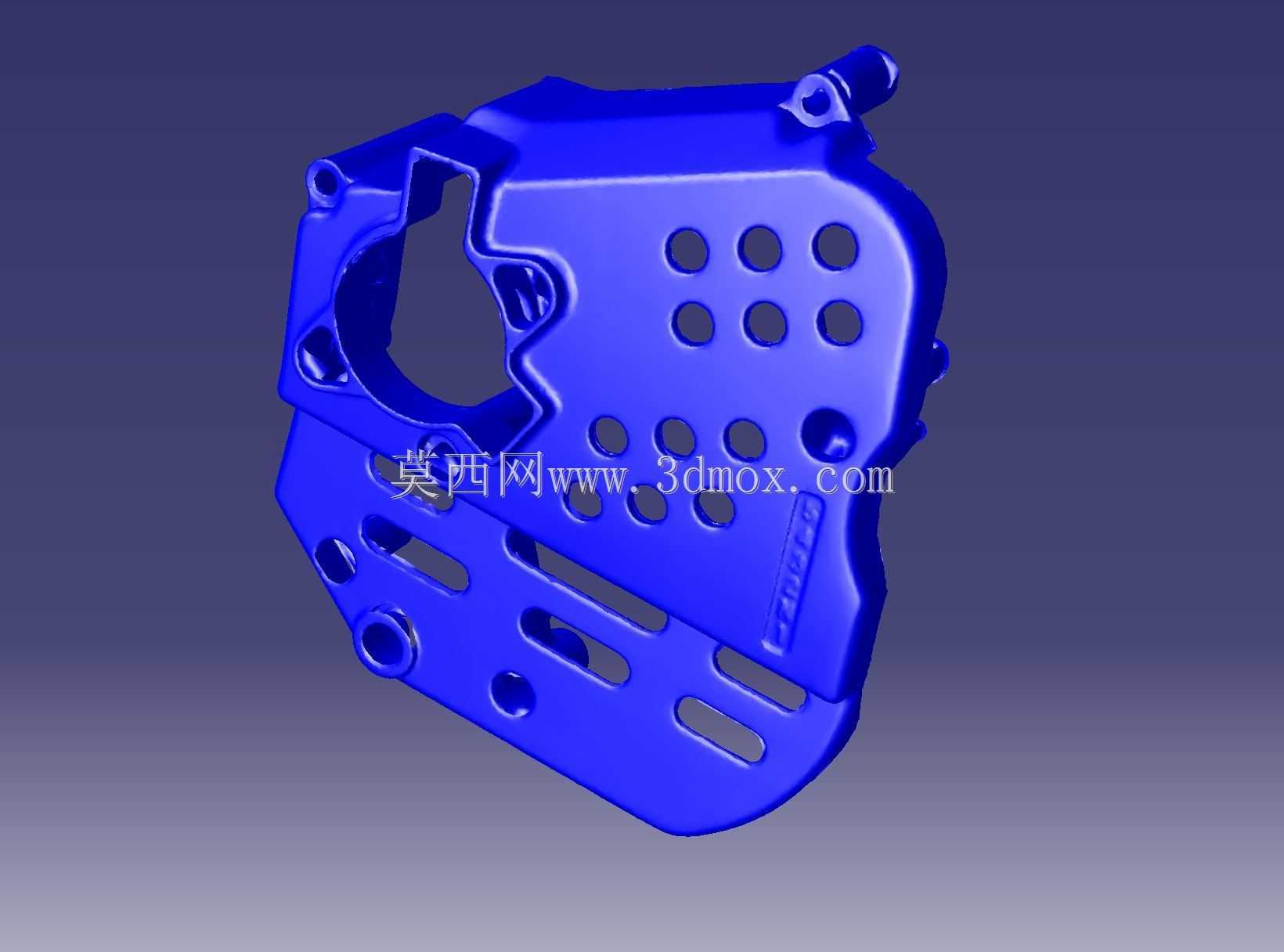

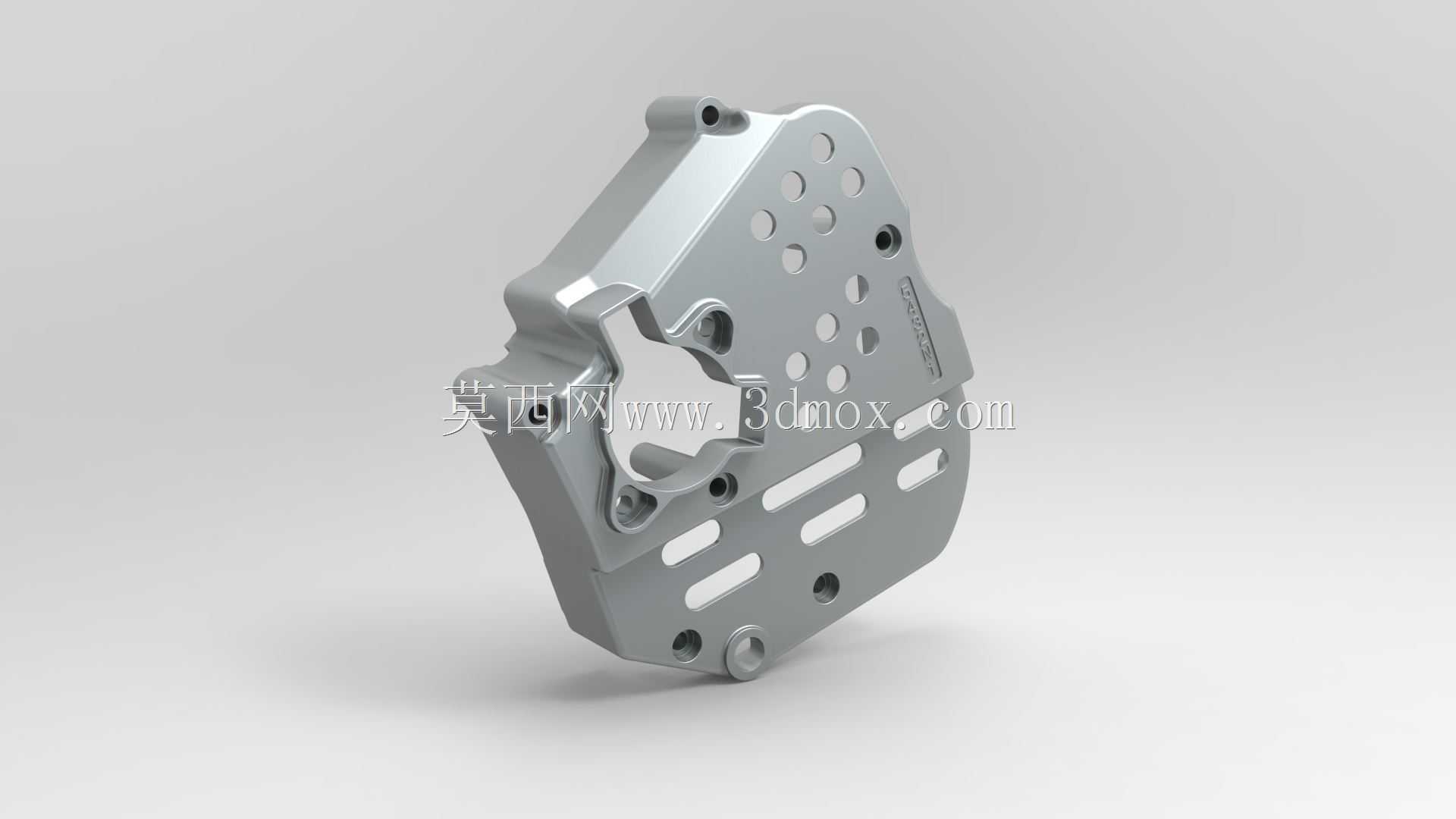

　　这款防护盖板主要适配大排量街跑车型的发动机左前侧安装位，日常骑行场景下，该部件直接暴露在车头迎风面，既要承担路面飞石、轮组卷带杂物的冲击防护作用，也要为发动机侧盖留出足够的散热流通间隙，同时还要兼顾整车外观的运动化视觉匹配。从逆向扫描获取的点云数据重构后可以看到，整个盖板采用一体化冲压成型的结构思路，没有额外的拼接焊缝，整体轮廓完全贴合发动机侧部的安装曲面，边缘做了连续的翻边处理，既提升了板材自身的结构刚度，也能避免锐边在装配、维护过程中划伤操作人员。盖板上部的多组圆形通孔并非装饰性设计，每一组孔位的排布都对应发动机侧部散热鳍片的导风方向，车辆高速行驶时，迎面气流可以直接穿过这些圆孔冲刷发动机缸头侧部的高温区域，

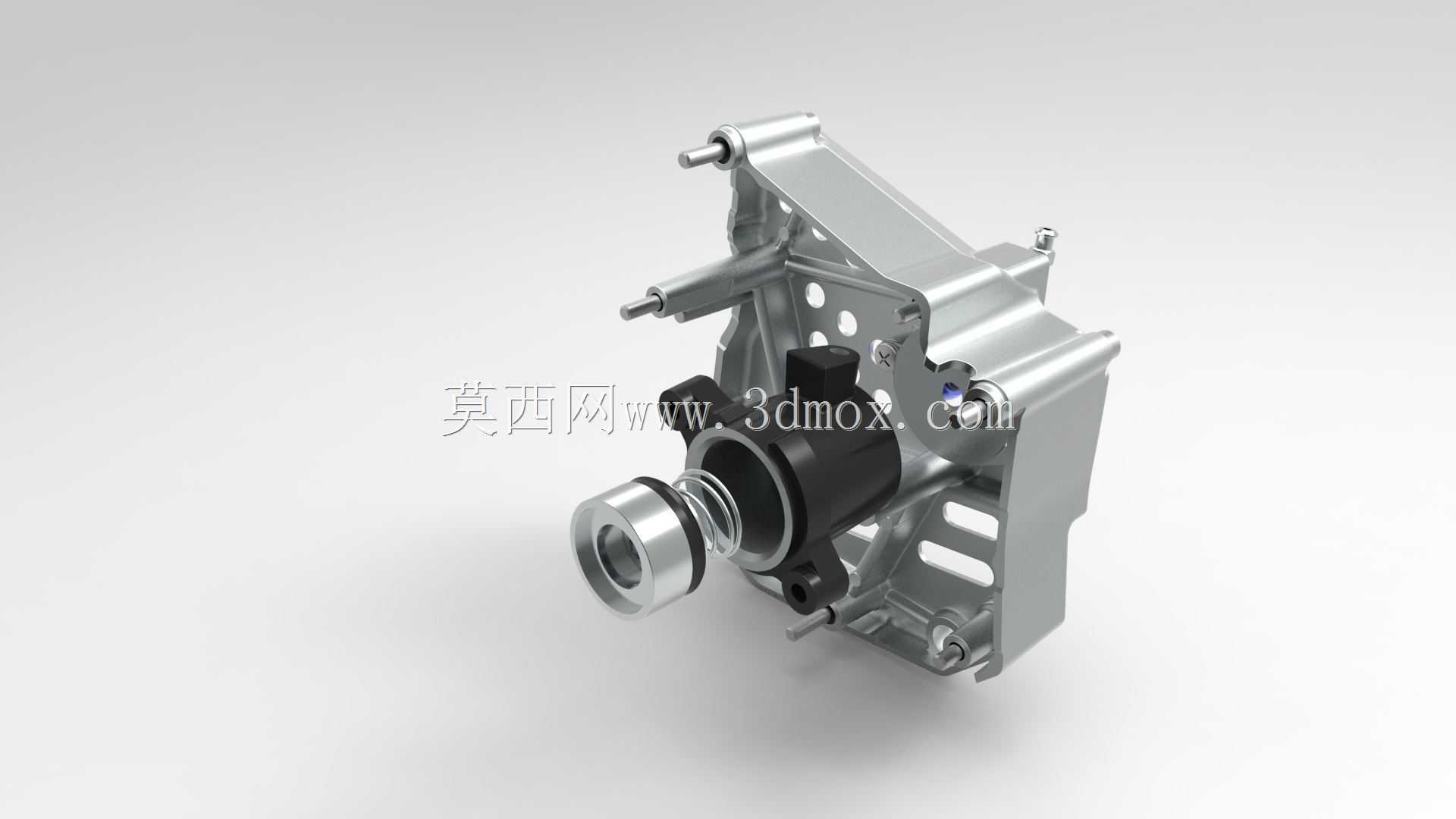

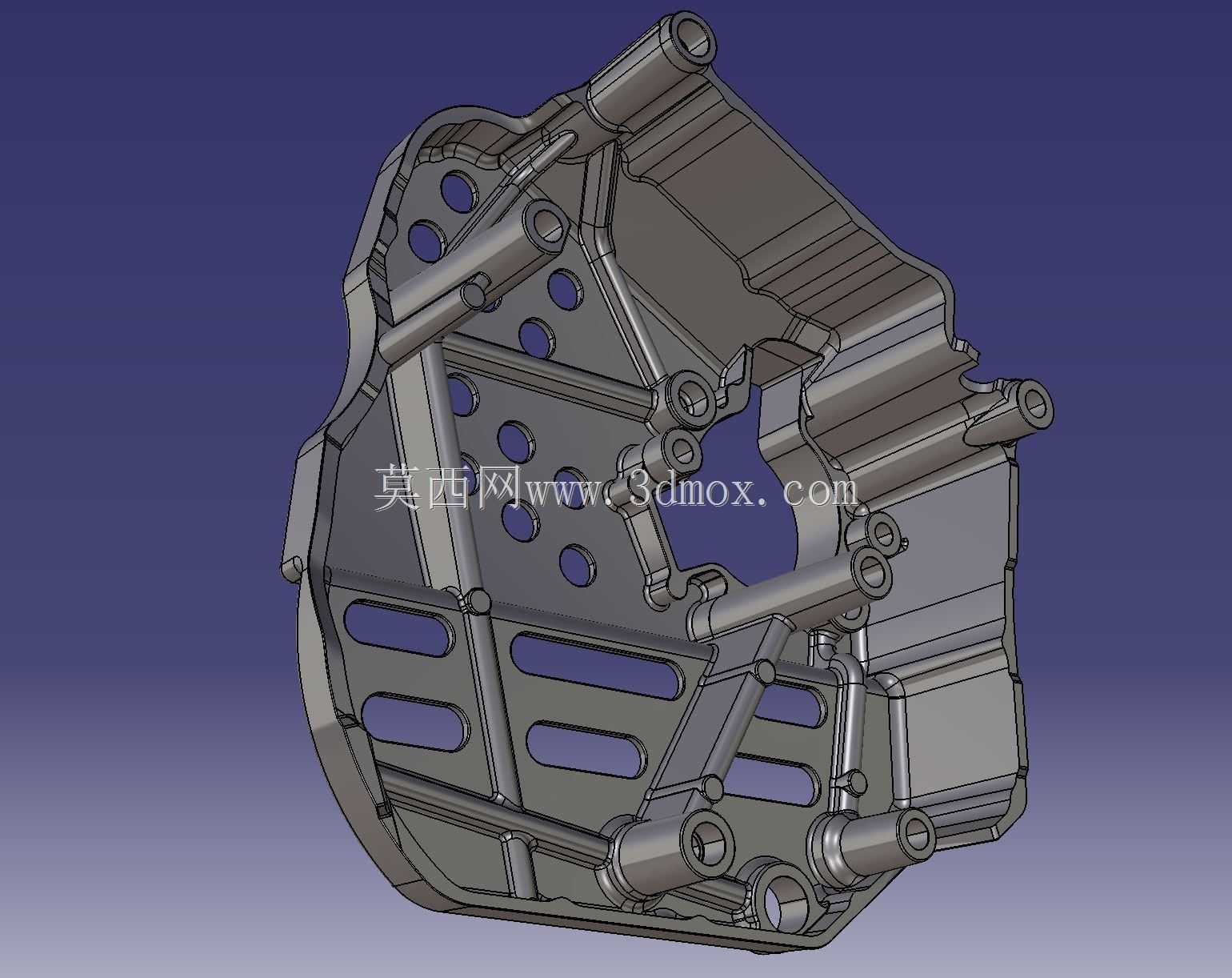

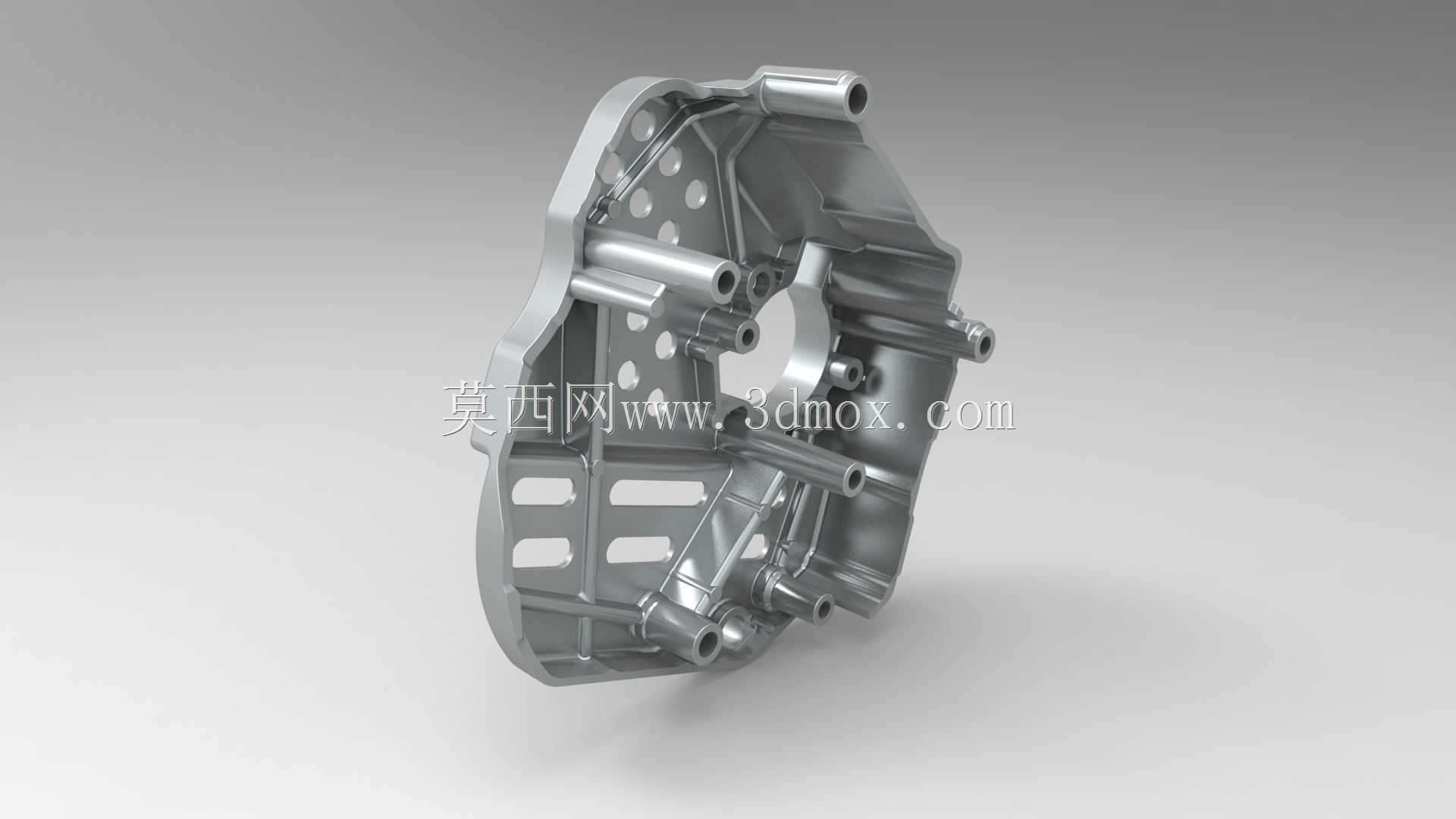

　　配合下部的长条形开槽，能在护板和发动机壳体之间形成稳定的紊流散热通道，避免护板遮挡导致的局部热量堆积。安装点位的设计充分考虑了机车使用中的振动工况，三个带沉台的主安装孔分布在盖板的左上、左下、右上三个受力角，沉台深度刚好匹配标准法兰面螺栓的头部高度，装配后螺栓端面不会突出护板外表面，既减少了风阻，也能避免螺栓头部被飞石磕碰变形导致后期拆卸困难。右侧突出的定位柱结构直接卡入发动机壳体的预制定位槽内，装配时可以先通过定位柱完成预固定，再依次拧紧安装螺栓，能有效降低装配过程中的孔位错位概率，也能抵消车辆运行中发动机振动带来的横向剪切力，避免连接螺栓出现疲劳松动。从结构细节来看，盖板靠近链轮的一侧做了内凹的避让曲面，

　　预留出了链条运行的跳动空间，即使链条在大扭矩输出工况下出现小幅横向摆动，也不会和护板发生摩擦干涉。护板表面的所有开孔边缘都做了小圆弧倒角处理，没有尖锐的冲切毛边，一方面能减少气流穿过孔位时产生的风切噪音，另一方面也能避免应力集中导致的板材开裂——毕竟摩托车长期在户外复杂路况下行驶，持续的振动、温度交变都可能在应力集中位置萌生裂纹，这类细节处理直接决定了部件的实际使用寿命。在改装替换场景下，这类扫描重构的数模可以直接作为数控加工或者定制冲压的基准，不需要再反复对实车进行尺寸测量，数模已经完整还原了所有安装孔的相对位置、曲面的贴合弧度，以及和周边部件的安全间隙，不管是做原厂替换件的开模，还是定制个性化改装护板，

　　都可以直接在这个数模基础上调整开孔样式、表面纹理，不需要重新做基础的安装匹配校核。需要注意的是，该护板的安装面和发动机壳体之间预留了2mm左右的均匀间隙，装配时需要在每个安装孔位加装对应的橡胶减震垫圈，不能直接刚性连接，否则发动机的高频振动会直接传递到护板上，长时间运行后很容易出现固定点开裂的问题。另外护板下部的长条形开槽除了辅助散热之外，也能让雨天骑行时溅到护板内侧的泥水及时排出，不会在护板和发动机之间积存泥垢导致长期腐蚀。
