摩托车用扫描交流发电机逆向结构

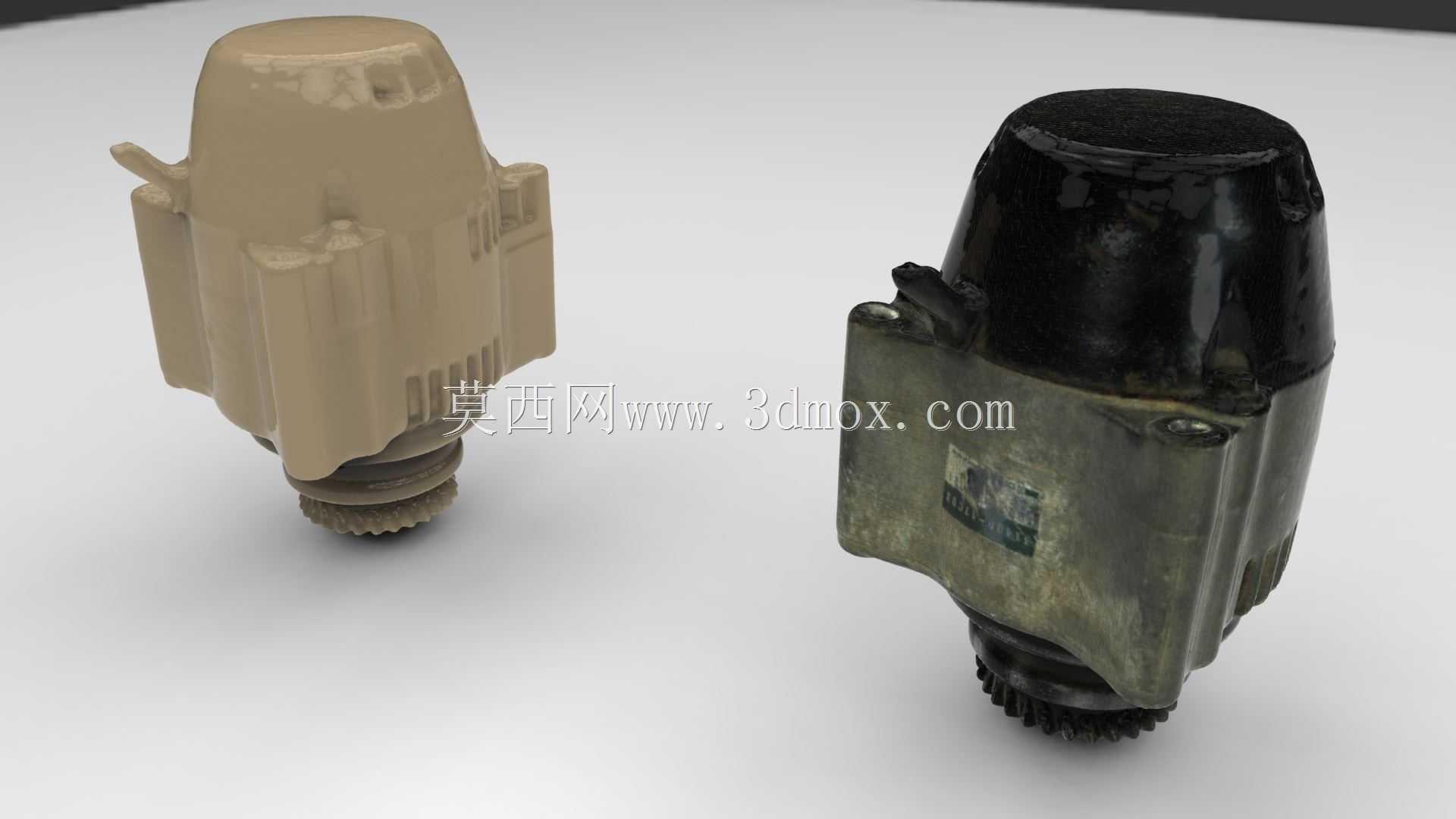

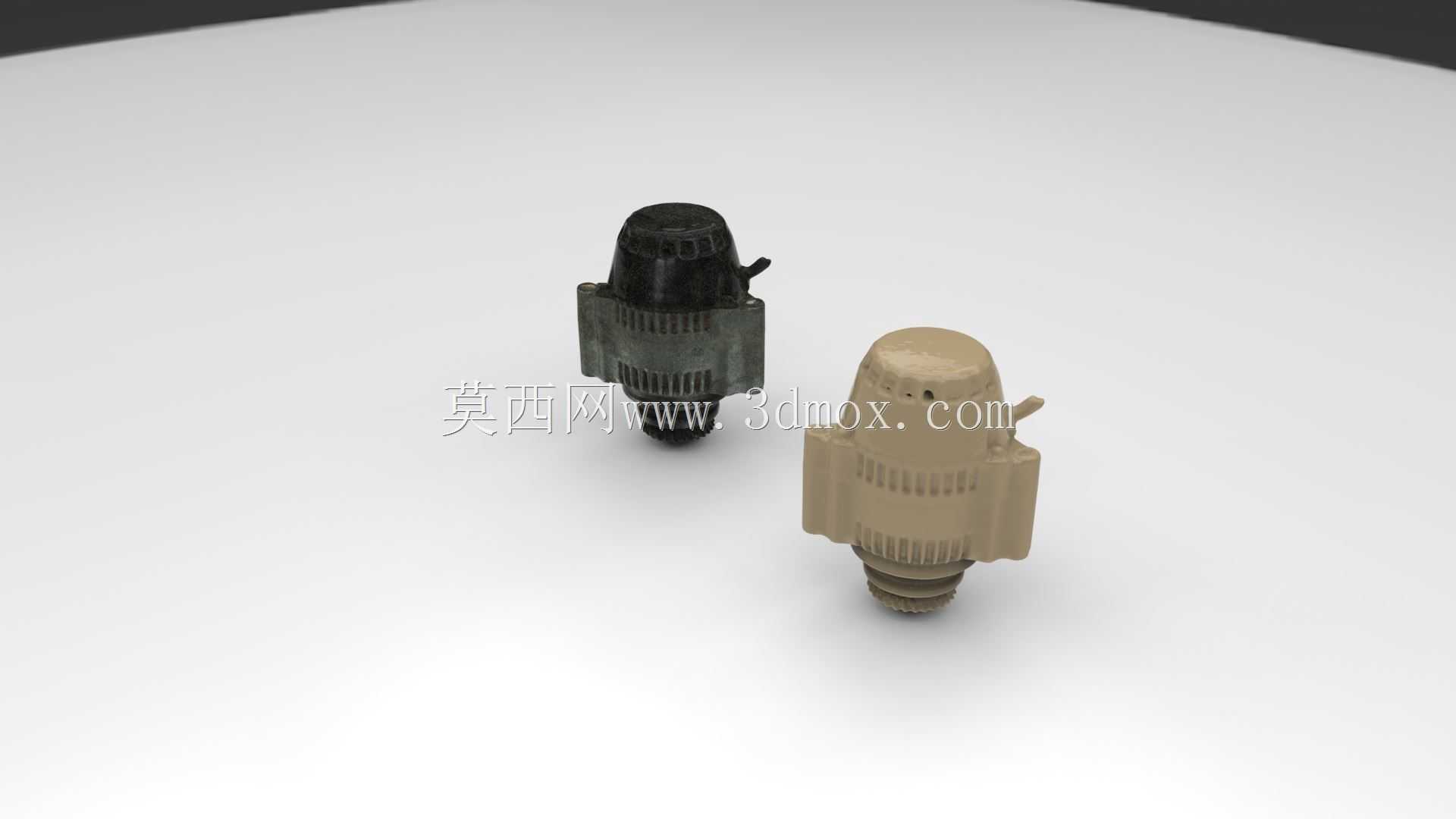

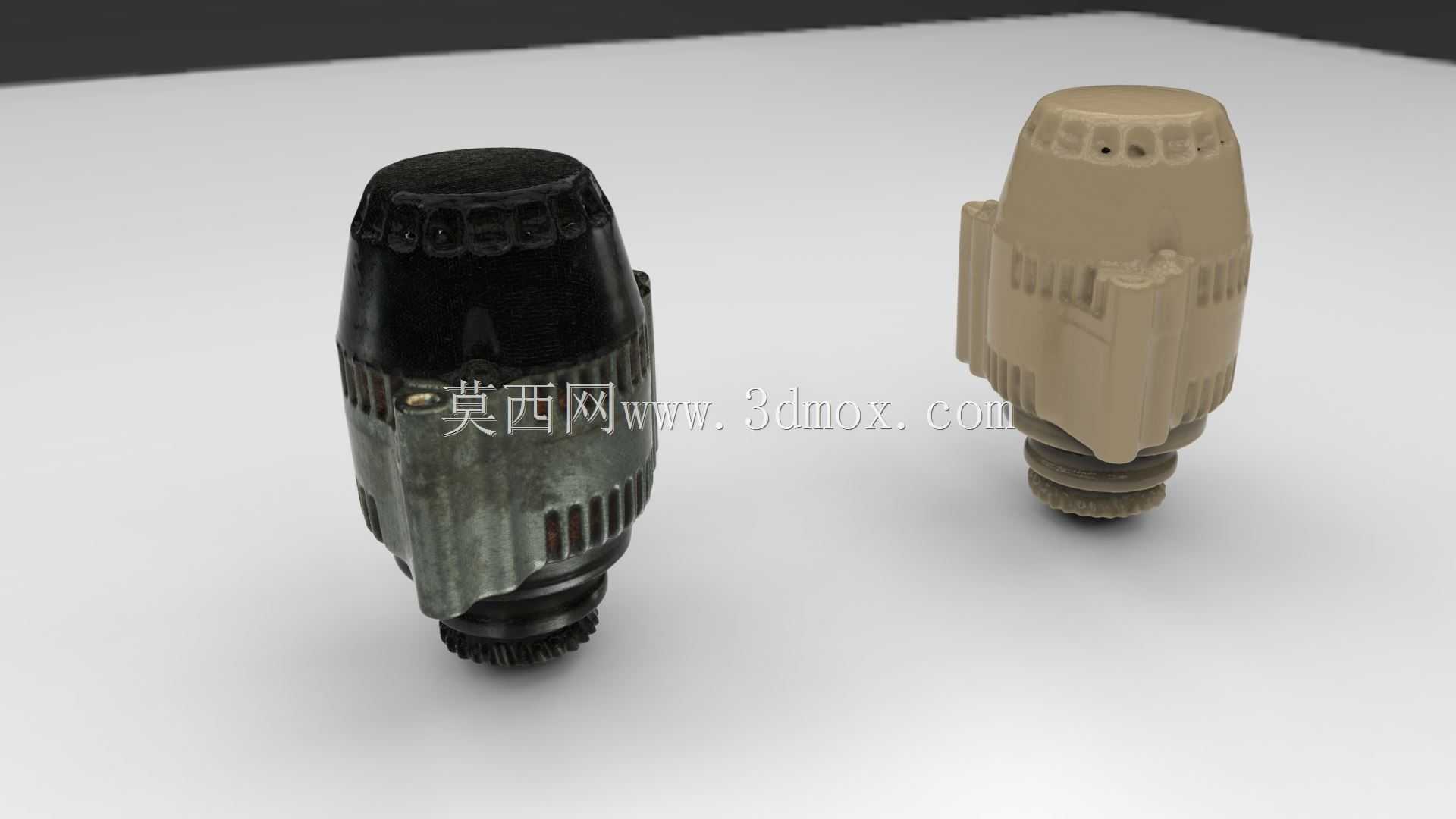

　　这类交流发电机主要配套大排量摩托车型的动力单元，安装位置紧贴发动机曲轴输出端外侧，属于车载供电系统的核心发电组件，日常运行时随曲轴同步转动，为整车点火系统、照明单元、信号装置以及车载电控模块提供持续电力输出，同时在发动机运转过程中为车载蓄电池补充充电，避免蓄电池亏电导致车辆无法启动、电控功能失效的问题。从扫描获取的实体结构来看，该部件整体分为上下两个核心装配段，上部为整流调压与绕组封装段，下部为齿轮啮合与安装定位段，下部的齿轮模数与发动机曲轴驱动齿完全匹配，装配时通过端面的两个定位螺栓孔与发动机箱体的安装台贴合固定，安装边界需要预留足够的径向间隙，避免运转过程中与周边的箱体加强筋、线束固定卡扣产生运动干涉。

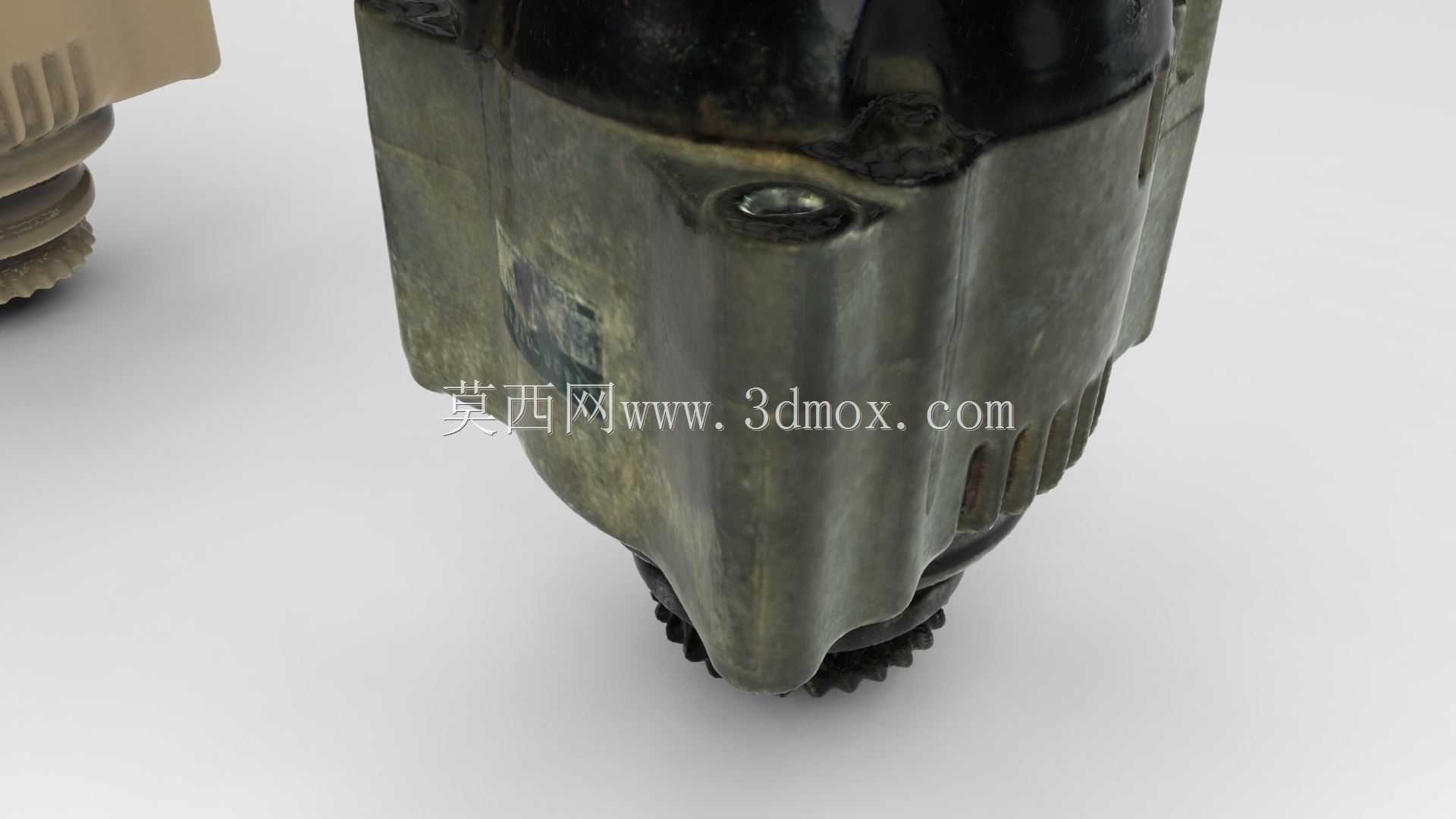

　　上部的封装壳体做了多道竖向加强筋结构，一方面是提升壳体的抗振强度，应对摩托车行驶过程中发动机传递的高频振动，避免长期振动导致壳体开裂、内部绕组松动；另一方面这些竖向筋条也能增加壳体的散热面积，车辆行驶时的迎面气流顺着筋条流过，能快速带走绕组工作产生的热量，避免高温导致整流模块性能衰减、绕组绝缘层老化加速。从逆向建模的角度来说，这类扫描获取的实体模型，最大的作用是为配件国产化替换、改装件开发提供精准的尺寸基准，不需要反复拆解原车部件进行手工测量，就能完整还原壳体的曲面弧度、安装孔位的坐标尺寸、齿轮啮合的齿形参数，尤其是上部壳体的不规则曲面，传统手工测绘很难精准还原曲面的曲率变化，通过三维扫描获取的点云数据重构模型后，

　　能直接用于注塑模具的开模加工，也能用于有限元分析，模拟不同转速、不同振动频率下壳体的应力分布，优化加强筋的布局与壁厚参数。在实际维修与配件选型场景中，这类发电机的安装匹配度直接影响整车的供电稳定性，如果替换配件的安装孔位偏差超过0.2mm，装配时就会出现螺栓强行拉紧导致壳体受力开裂的问题，齿轮啮合间隙过大则会出现运转异响、齿轮过早磨损的问题，间隙过小则会增大运转阻力，导致发动机动力输出损耗增加，甚至出现齿轮打齿的故障。该部件的接线端位于上部壳体的侧方凸起位置，设计时做了防水挡边结构，避免车辆雨天行驶、高压水枪冲洗时水液渗入接线端导致短路故障，下部的齿轮段与壳体衔接位置做了油封安装位，装配时配套对应尺寸的骨架油封，

　　能阻挡发动机箱体内的机油渗入发电机绕组区域，避免机油浸泡导致绕组绝缘失效。在三维建模过程中，需要重点核对安装端面的平面度参数、齿轮的分度圆直径、定位孔的中心距尺寸，这些尺寸直接决定了部件能否顺利装配到原车发动机上，而上部壳体的曲面除了满足结构强度与散热需求外，还需要和周边的发动机外覆盖件轮廓匹配，避免出现装配后外覆盖件无法安装、缝隙不均匀的问题。对于摩托车改装场景来说，基于这类扫描模型还可以对发电机的绕组参数进行优化调整，在不改变安装尺寸的前提下提升发电功率，满足车辆加装射灯、加热手把、车载充电模块等额外用电设备的供电需求，避免原厂发电机功率不足导致怠速时灯光变暗、蓄电池长期亏电的问题。
