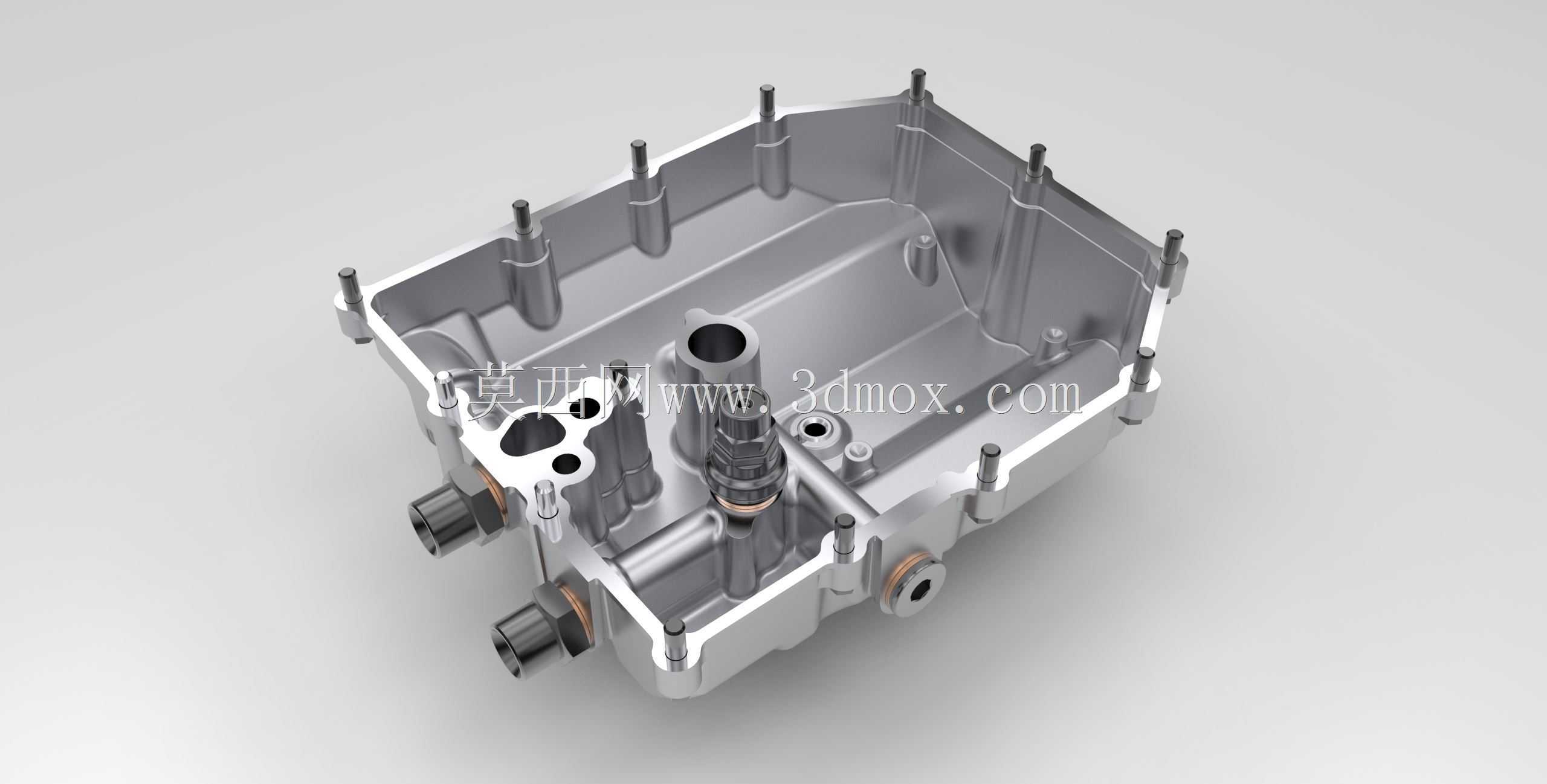

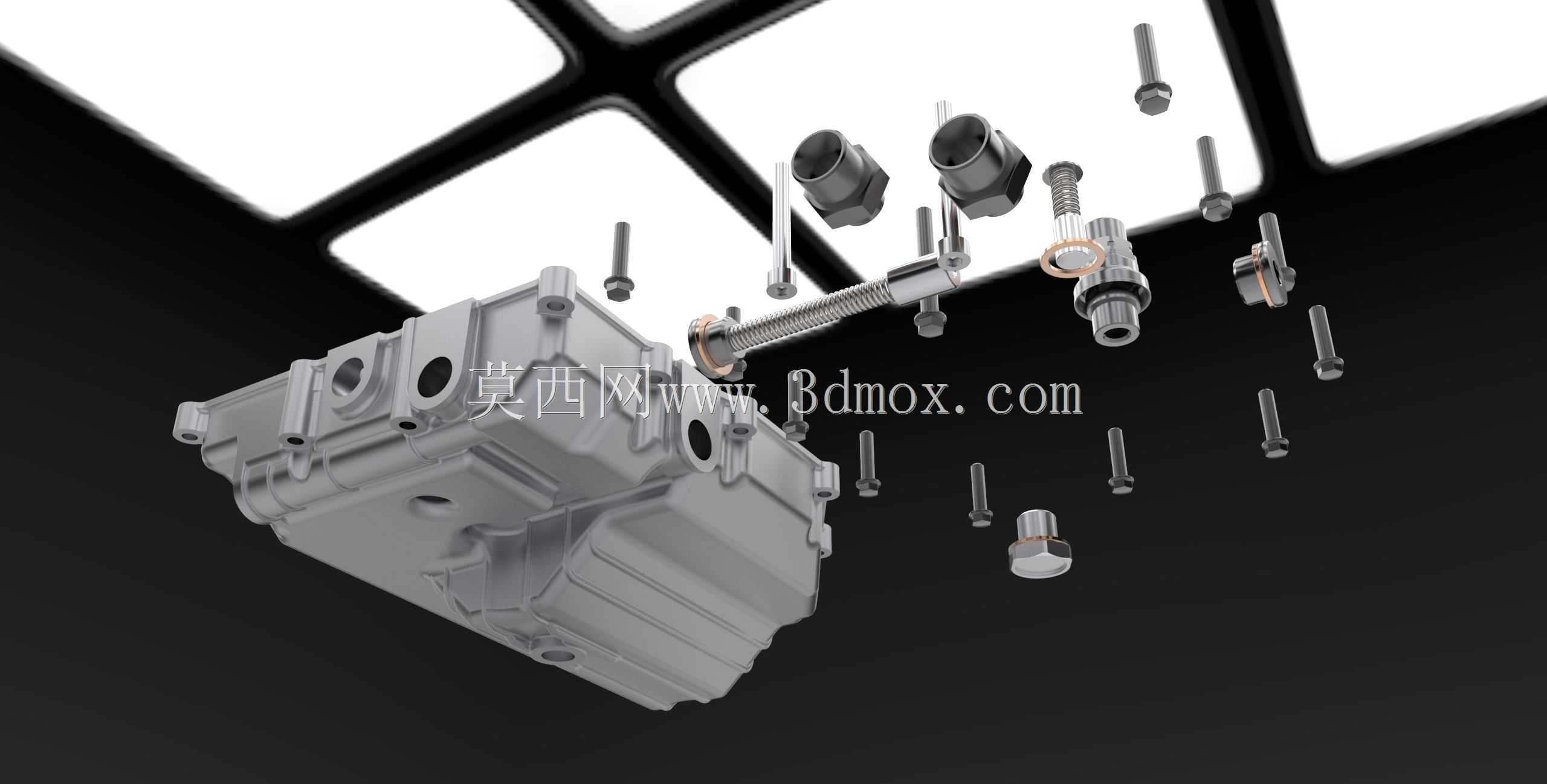

摩托发动机油路集成阀板精密结构

　　该结构属于摩托动力系统内的核心油路集成构件，日常应用场景覆盖大排量街车的发动机润滑、燃油供给回路集成布置，主要承担油路分流、压力调节、接口转接的实际功能，替代传统分散式管路连接方案，大幅缩减发动机外围管路的布置空间，降低管路接头渗漏的风险。从实际装车工况来看，该构件直接安装在发动机缸体侧部的安装基准面上，所有外接油口的位置度公差控制在0.05mm以内，贴合面采用平面密封结构，无需额外加装密封垫片即可满足高压油路的密封要求，适配发动机运行时-30℃到120℃的工作温度区间，可承受最高16bar的油路工作压力，不会出现形变渗漏问题。设计阶段优先考虑了集成化布局思路，将原本分散布置的单向阀、节流孔、压力检测接口全部整合在单一阀板基体上，

　　内部油路采用斜孔与直孔组合的加工方式，避免了深孔加工带来的工艺难度，同时在油路转角处做了圆弧过渡处理，减少油路阻力，降低机油泵送过程中的压力损失。外形轮廓完全贴合发动机侧部的安装空间边界，整体厚度控制在28mm以内，不会超出发动机原有外廓尺寸，避免与周边的车架、覆盖件、线束产生运动干涉，安装孔位采用6点均布的固定方式，每个固定点的拧紧力矩设定为12N·m，可抵消发动机运行时的高频振动，不会出现固定螺栓松动的问题。构件上的外接接口分为三类，分别对应主油道进油、分路供油、传感器安装三类功能，每个接口的螺纹规格都做了差异化设计，避免装配过程中出现错装问题，外露的管接头采用标准公制细牙螺纹，可直接适配整车厂通用的标准油管，

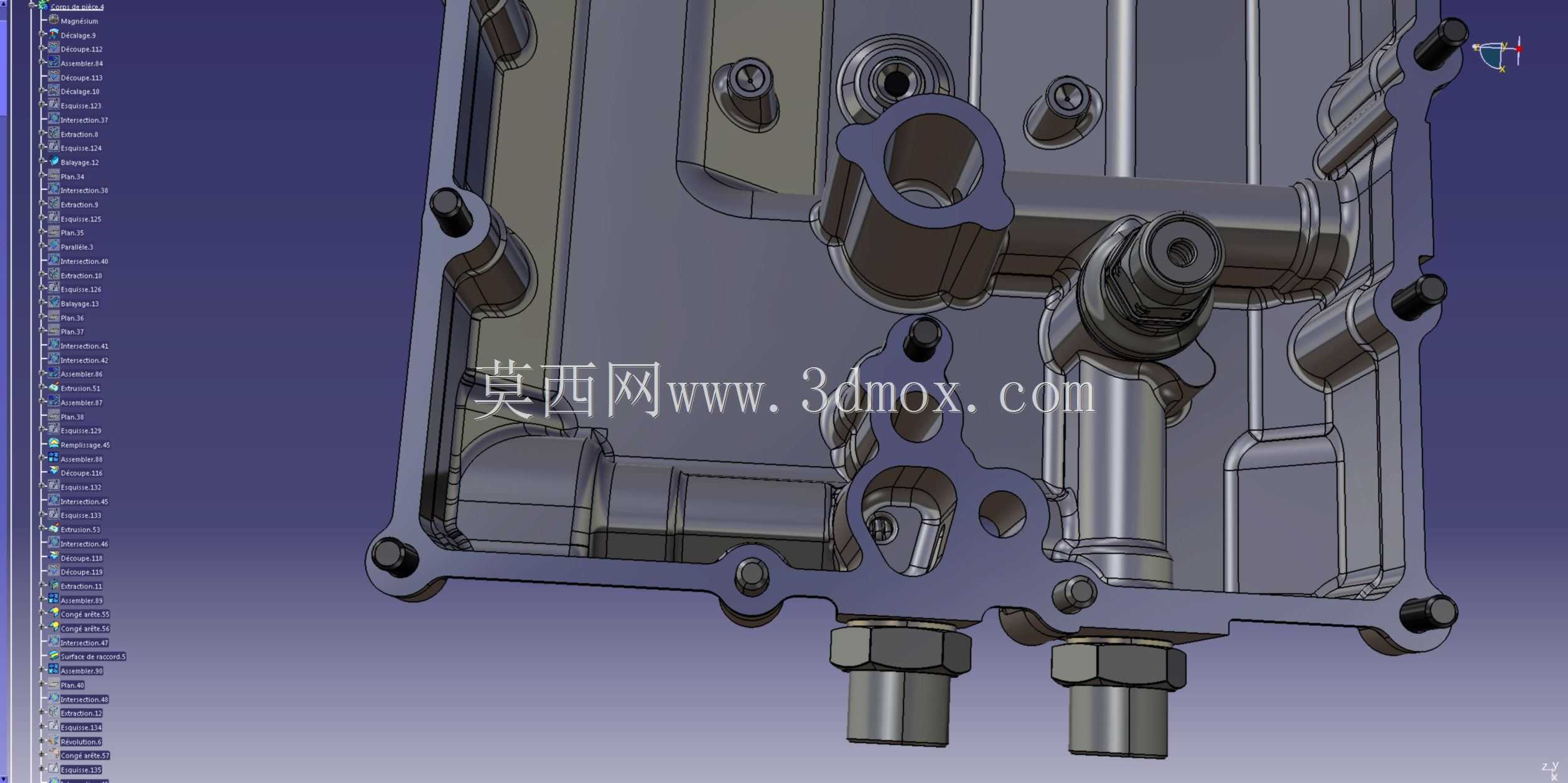

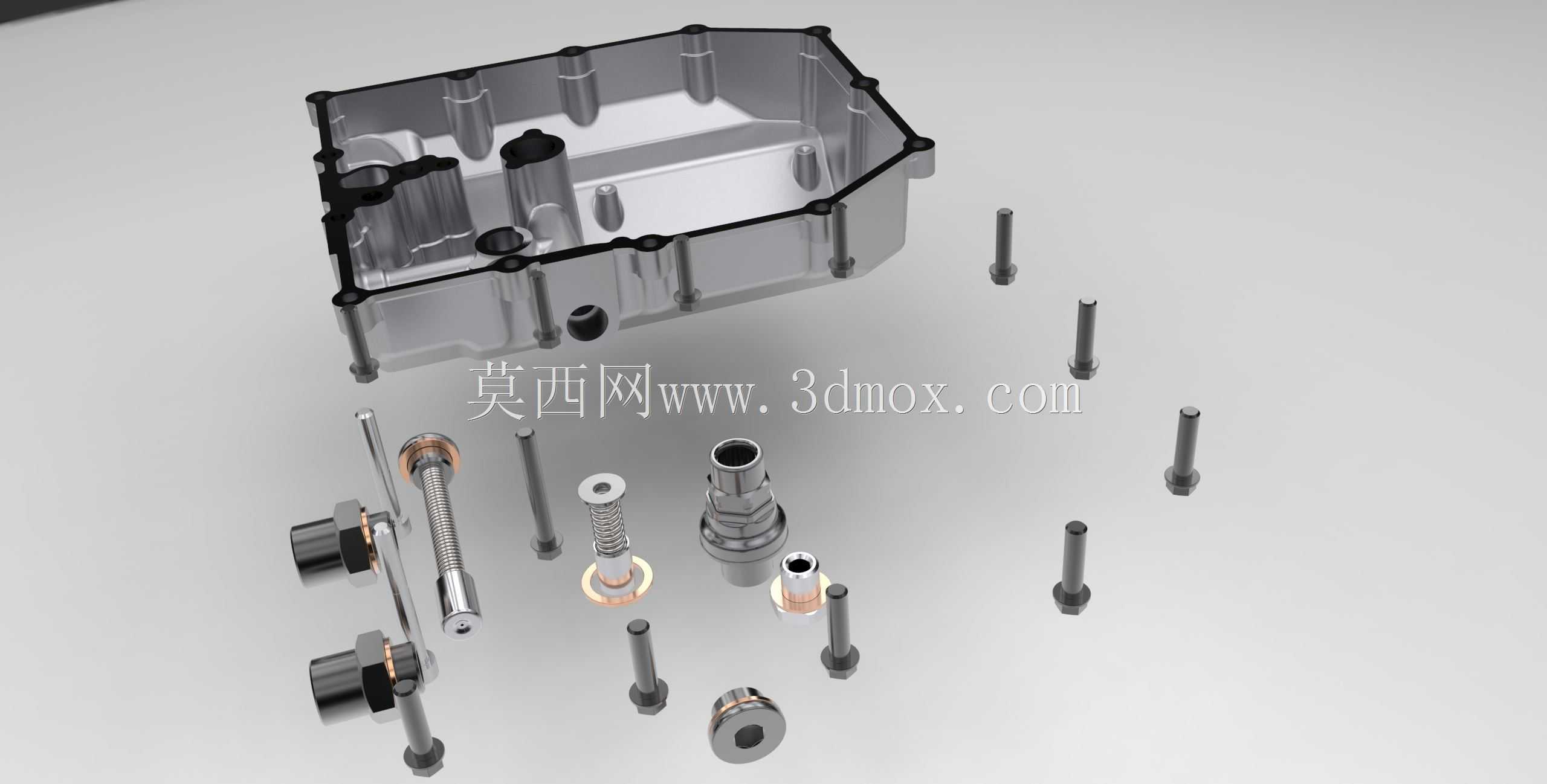

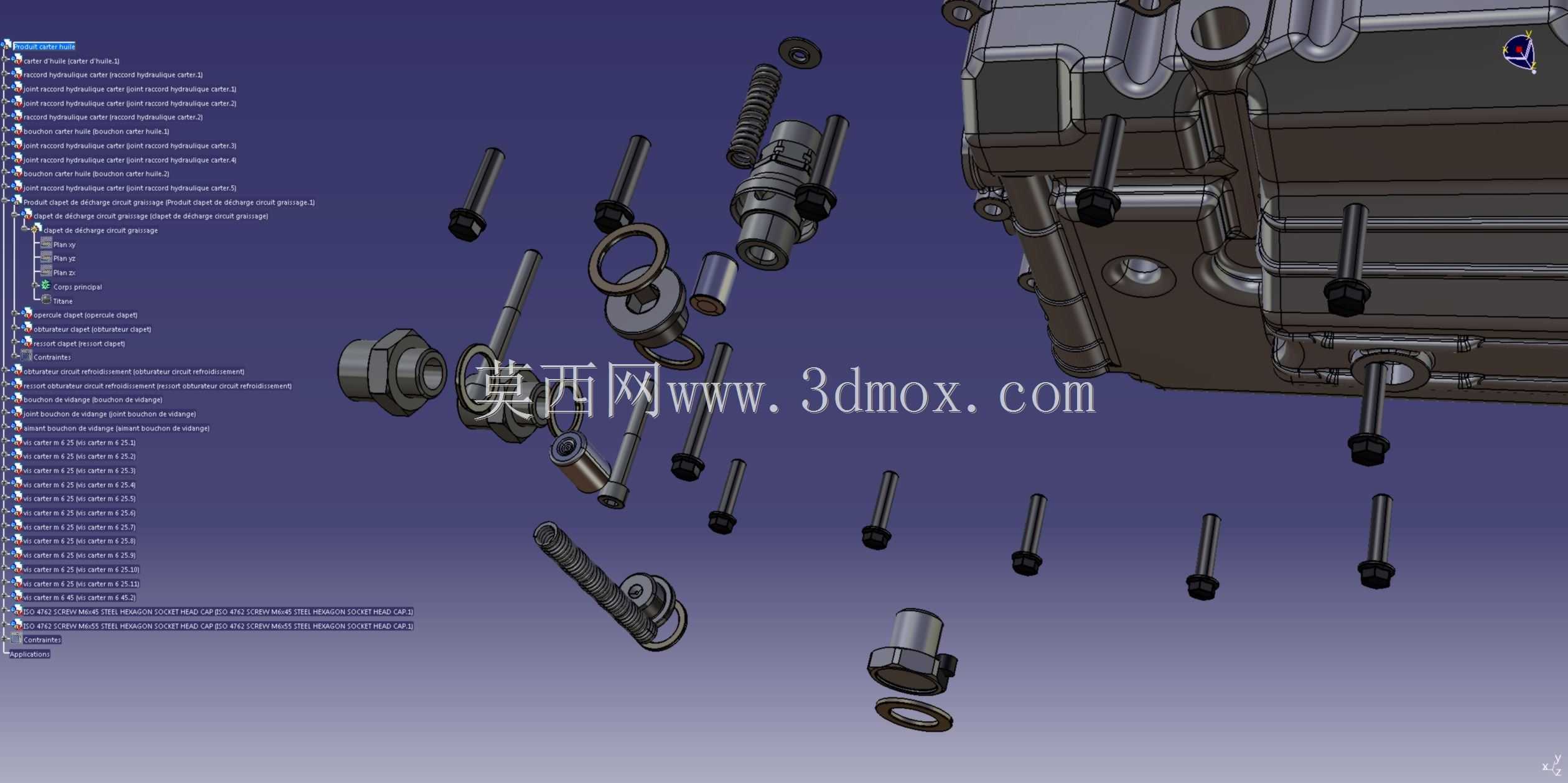

　　无需单独开发定制连接件。从结构细节来看，阀板基体采用压铸铝合金材质，表面做硬质阳极氧化处理，耐磨性能满足发动机全生命周期的使用要求，内部油路的孔径根据各支路的流量需求做了差异化设计，主油道孔径为8mm，各分路供油孔径根据对应润滑点的流量需求在2mm到5mm之间匹配，保证各润滑点的机油供给压力稳定。设计过程中还考虑了维修便利性，所有需要定期检查的压力检测接口都布置在阀板外侧的易操作位置，无需拆解周边其他部件即可完成油压检测作业，阀板与缸体贴合的定位销孔采用两个圆柱销定位，装配时可快速对准安装位置，降低生产线的装配工时。该结构的建模过程完全遵循实际加工工艺逻辑，所有特征都可通过常规的数控铣削、钻孔工序完成加工，不存在无法脱模、

　　无法加工的倒扣特征，内部油路的交叉位置都做了工艺孔封堵设计，封堵钢球的压装深度预留了2mm的安全余量，不会出现钢球脱落导致油路泄压的问题。针对发动机运行时的振动工况，阀板的薄弱位置做了局部加厚处理，在管接头与基体连接的位置增加了加强筋结构，避免长期振动导致的接头根部断裂问题，同时所有边角位置都做了R2以上的圆角处理，减少应力集中点，提升构件的疲劳强度。
