摩托车前叉头部结构逆向扫描建模

项目分类:通用机械零部件 发布时间:2021-11-27 ID:417754
  • 摩托车前叉头部结构逆向扫描建模
  • 摩托车前叉头部结构逆向扫描建模
  • 摩托车前叉头部结构逆向扫描建模
  • 摩托车前叉头部结构逆向扫描建模
  • 摩托车前叉头部结构逆向扫描建模
  • 摩托车前叉头部结构逆向扫描建模
  • 摩托车前叉头部结构逆向扫描建模

  做摩托改装和配件复刻的同行应该都碰到过老款车型缺原厂数模的问题,尤其是早年的大排量街车,很多外观覆盖件和连接结构没有公开的三维数据,开模或者做定制改装的时候全靠手工打样,精度差不说,装配的时候反复修模的时间成本极高,这次的逆向建模就是针对750cc排量街车的前叉头部区域做的扫描重建,覆盖了前叉上联板周边的安装位、前挡泥板支撑段以及前部整流罩的贴合结构。

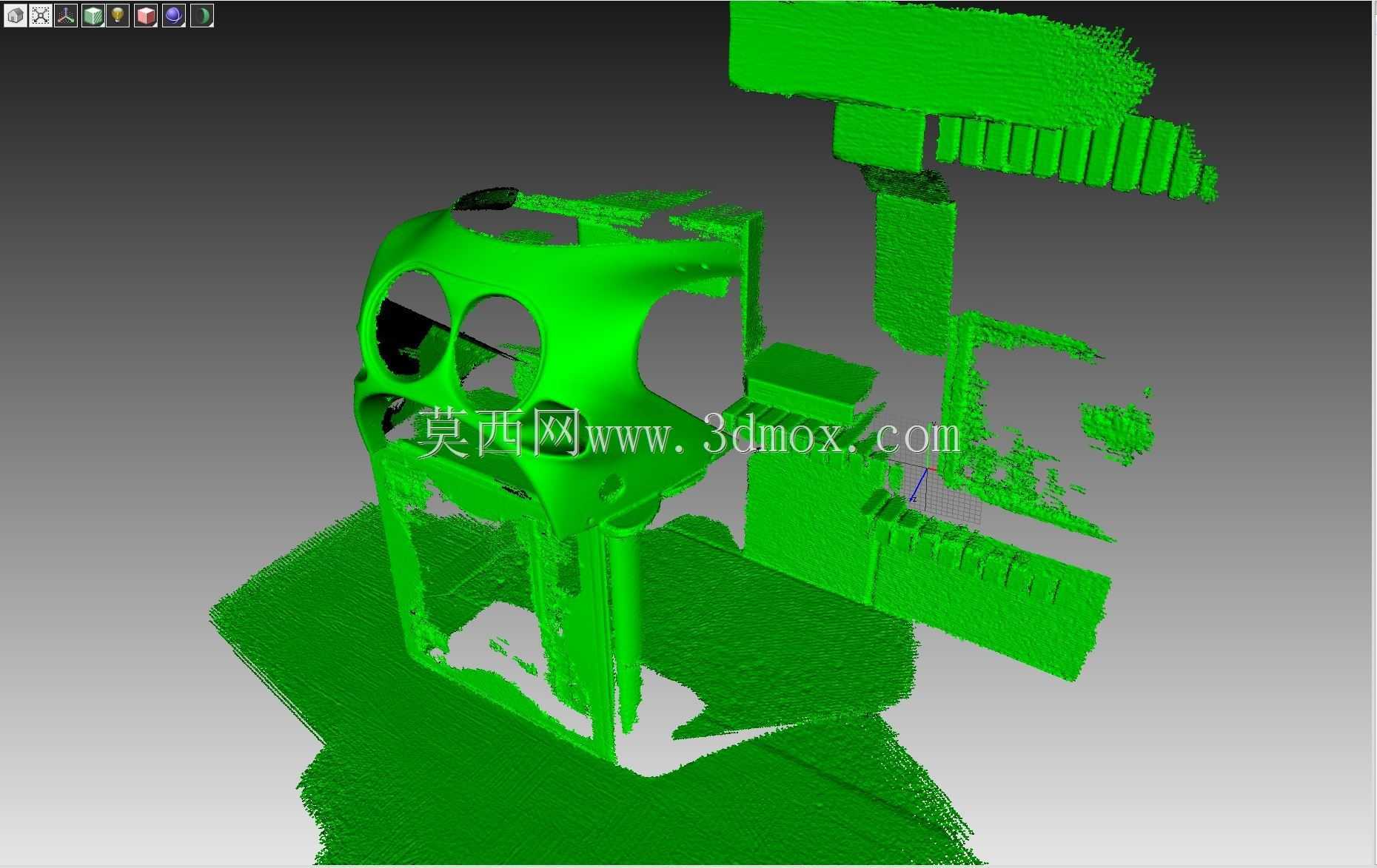

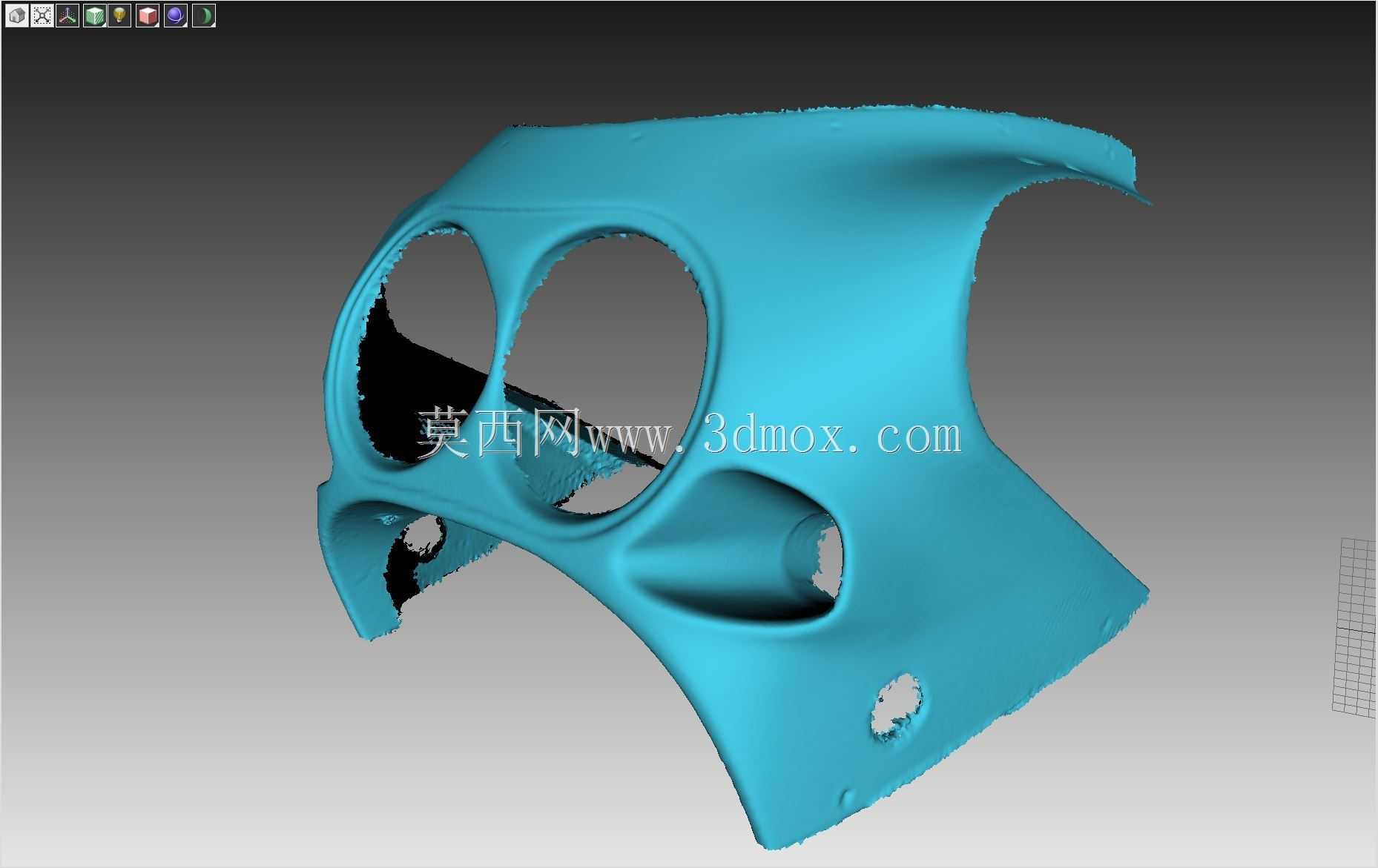

  实际做扫描的时候最先要卡的是安装基准,前叉头部属于整车前部的受力连接区,上联板要接方向柱、固定车把,下部还要和前减震筒配合,周边的整流罩安装孔位如果偏差超过0.5mm,装车的时候就会出现接缝不均、固定孔错位的问题,所以扫描前先把原车部件的三个核心安装面做了标记点定位,避免点云拼接的时候出现累计误差。扫描得到的原始点云先做了噪点剔除,尤其是部件边缘因为反光产生的杂点,还有缝隙里的冗余数据,处理完的点云先对齐到整车前部的坐标系,把前叉管的轴线设为Z向基准,方向柱的回转中心设为坐标原点,这样后续重建出来的曲面可以直接和现有整车数模做装配匹配,不用再额外做坐标转换。

  从结构功能来看,这个区域的部件分三个功能层,最内侧是前叉的金属连接结构,负责承载前部载荷、传递转向动作,中间层是挡泥板的支撑骨架,要兼顾前轮跳动时的避让空间和泥水遮挡的覆盖范围,最外层是整流罩的覆盖曲面,要匹配整车的空气动力学造型,同时预留出头灯、转向灯的安装空位。重建的时候先做内部的硬点结构,把所有安装孔的位置、孔径、安装面的平面度先还原,这些位置是装配的核心,曲面造型再好看,安装位不对也没法用。前叉头部的安装边界要卡几个关键尺寸:上联板和减震筒的配合孔径公差要控制在IT7级,和方向柱连接的止口深度要和原厂件保持一致,挡泥板和前轮的最小间隙要留足25mm以上,避免满行程压缩或者轮胎沾附泥块的时候出现干涉,整流罩和前叉活动部件的间隙要控制在10mm以上,转向打满的时候不能出现剐蹭。

  做逆向建模的时候最容易踩的坑是只抄外形不考虑结构逻辑,比如整流罩的固定卡扣位置,原厂设计的时候是考虑了模具脱模角度和安装受力点的,如果重建的时候只把外表面做顺,忽略了卡扣的安装座厚度和加强筋位置,做出来的配件装车后很容易出现共振异响,甚至高速行驶的时候脱落。这次重建的时候特意保留了所有安装座的加强筋结构,厚度和原厂件保持一致,连接位置的圆角也按照原车的冲压或者注塑圆角做了还原,不会出现应力集中的问题。另外前叉头部的挡泥板部分,曲面弧度不是单纯的美观设计,后段的上扬角度是经过泥水飞溅路径验证的,重建的时候没有随意调整曲面斜率,避免改变原车的挡水效果,导致骑行时泥水甩到水箱或者骑手腿部。

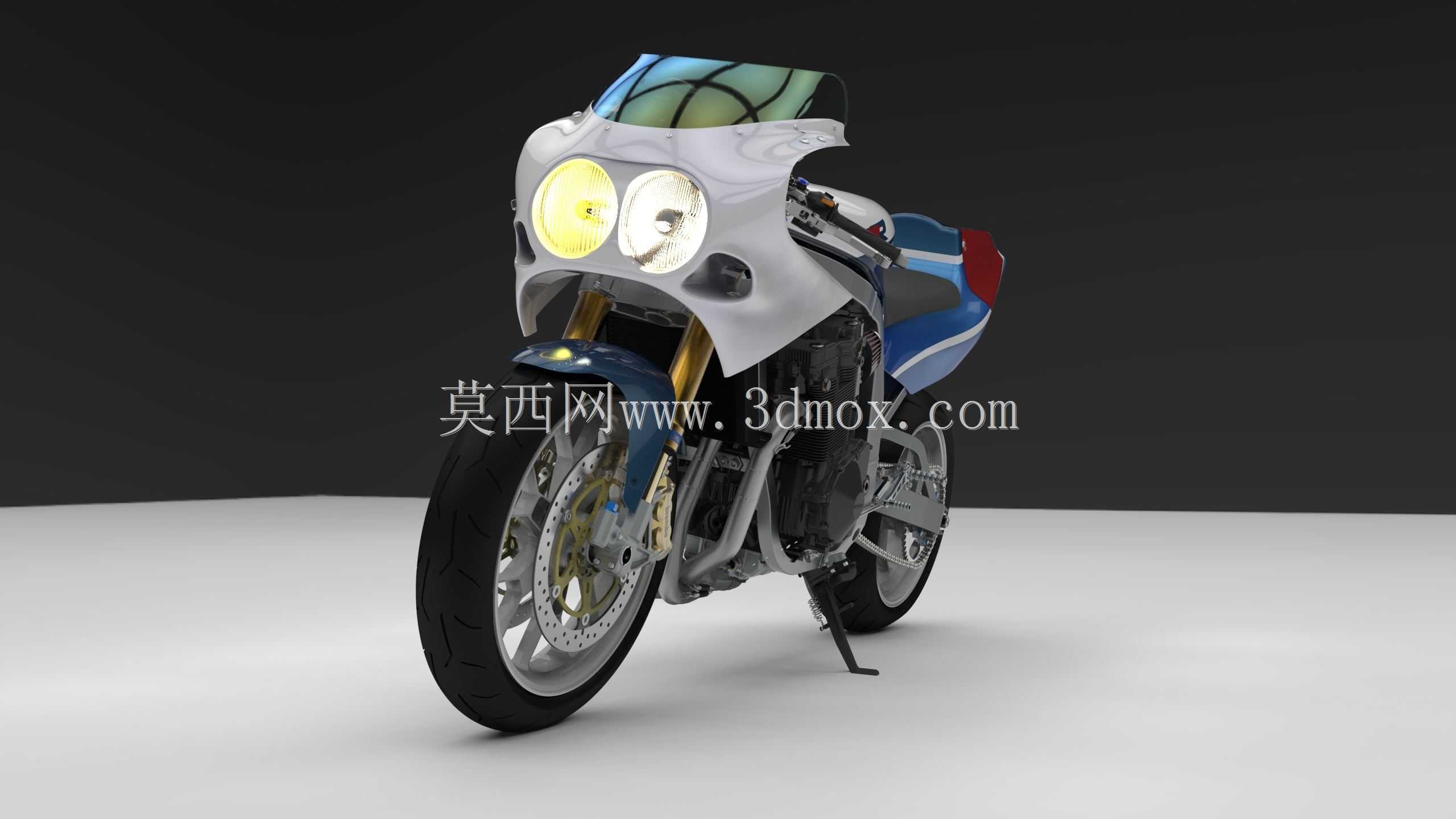

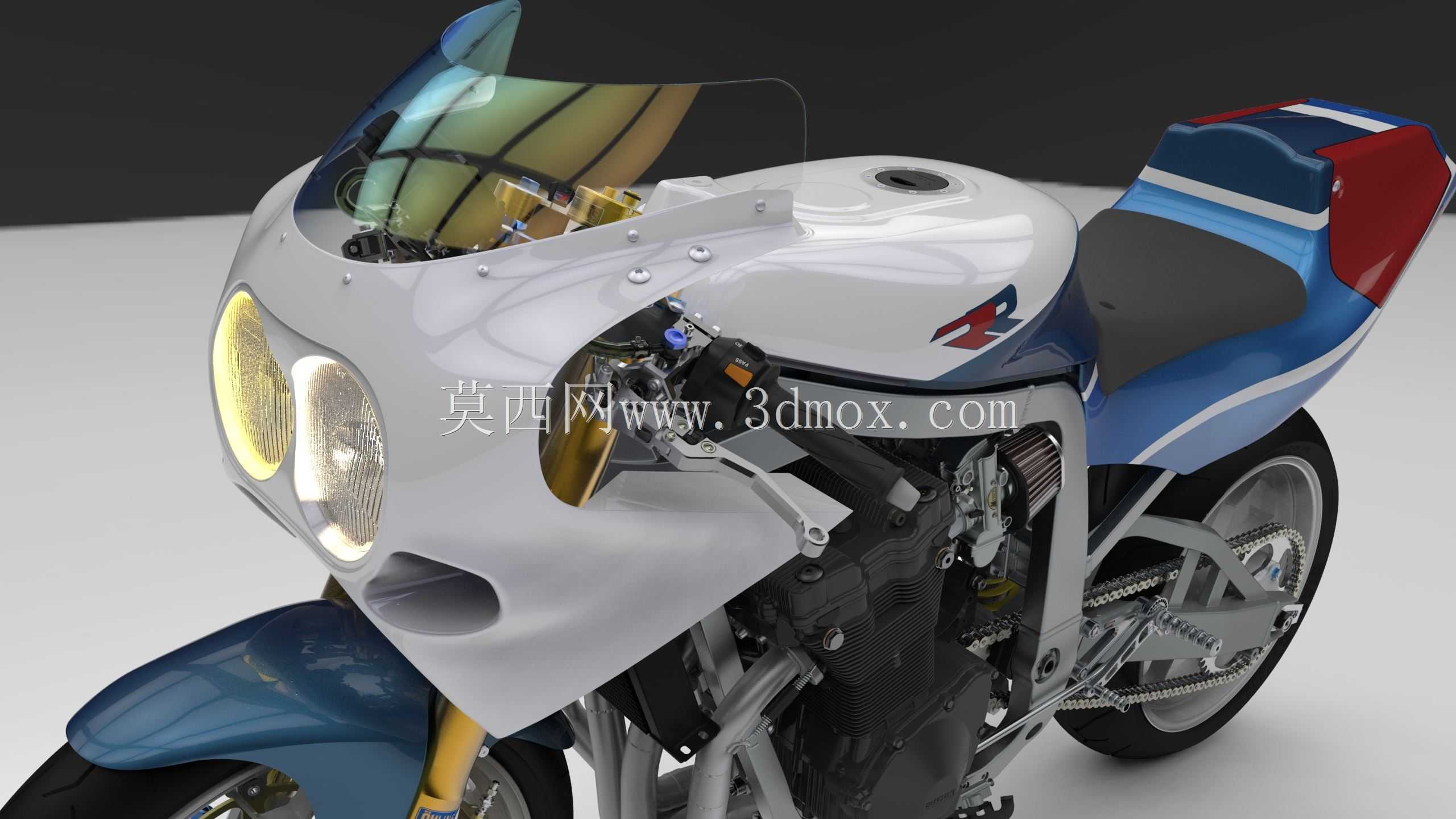

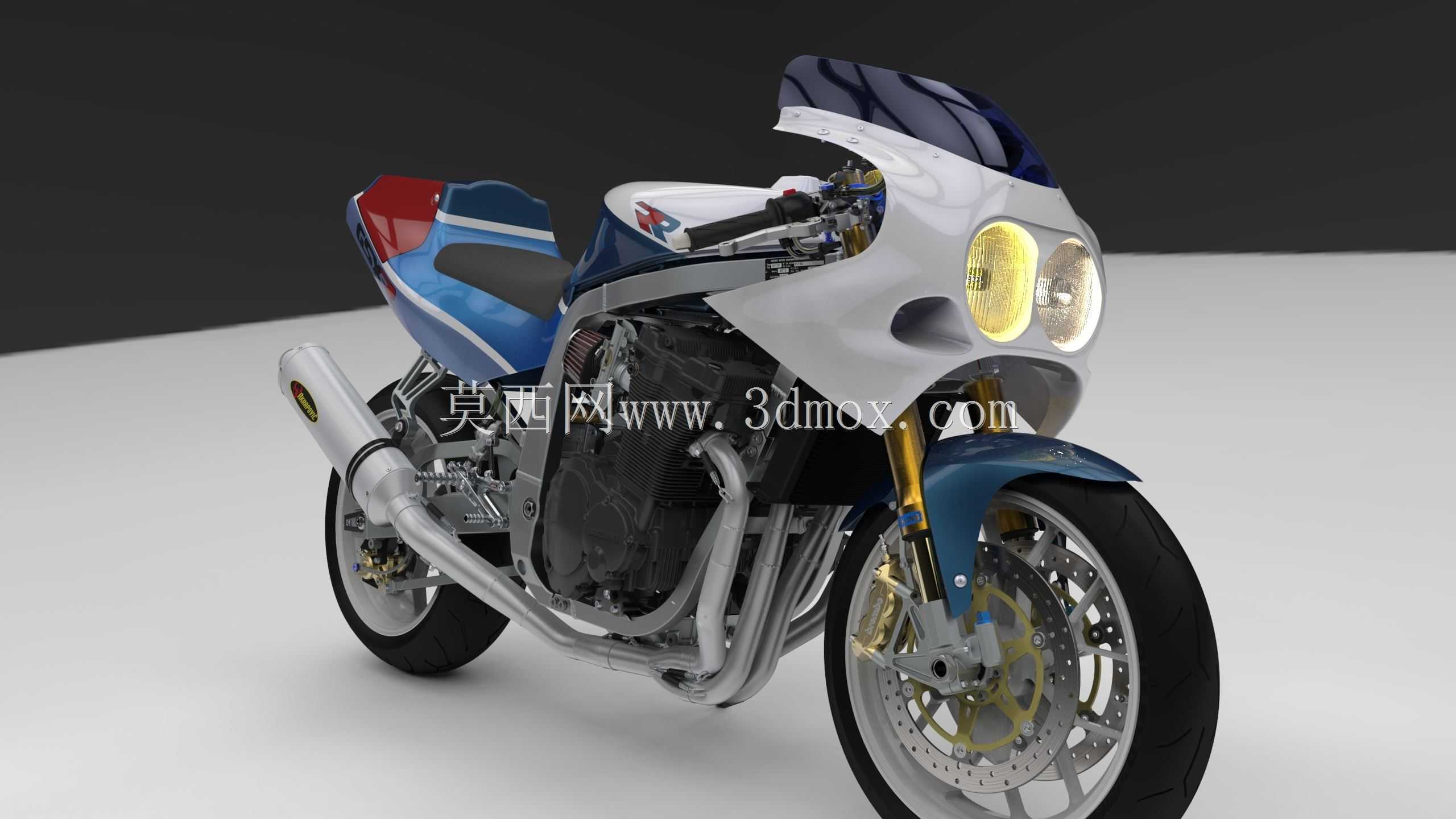

  从应用场景来说,这个重建模型可以直接用于老款车型的配件复刻开模,也可以作为改装件设计的基础数模,比如改加高车把、改装头灯的时候,可以直接在这个数模上做结构修改,不用反复拆车测量尺寸。做改装设计的时候,只要在这个基准数模上调整对应位置的结构,就能提前做干涉检查,比如加装行车记录仪支架的时候,可以提前模拟转向到最大角度时支架和整流罩的间隙,避免实车装配的时候出现打方向碰支架的问题。另外做事故车维修的时候,这个数模也可以作为钣金修复的尺寸参照,对比变形部位和标准数模的偏差,校正的时候不用反复比对原车件,提升维修精度。

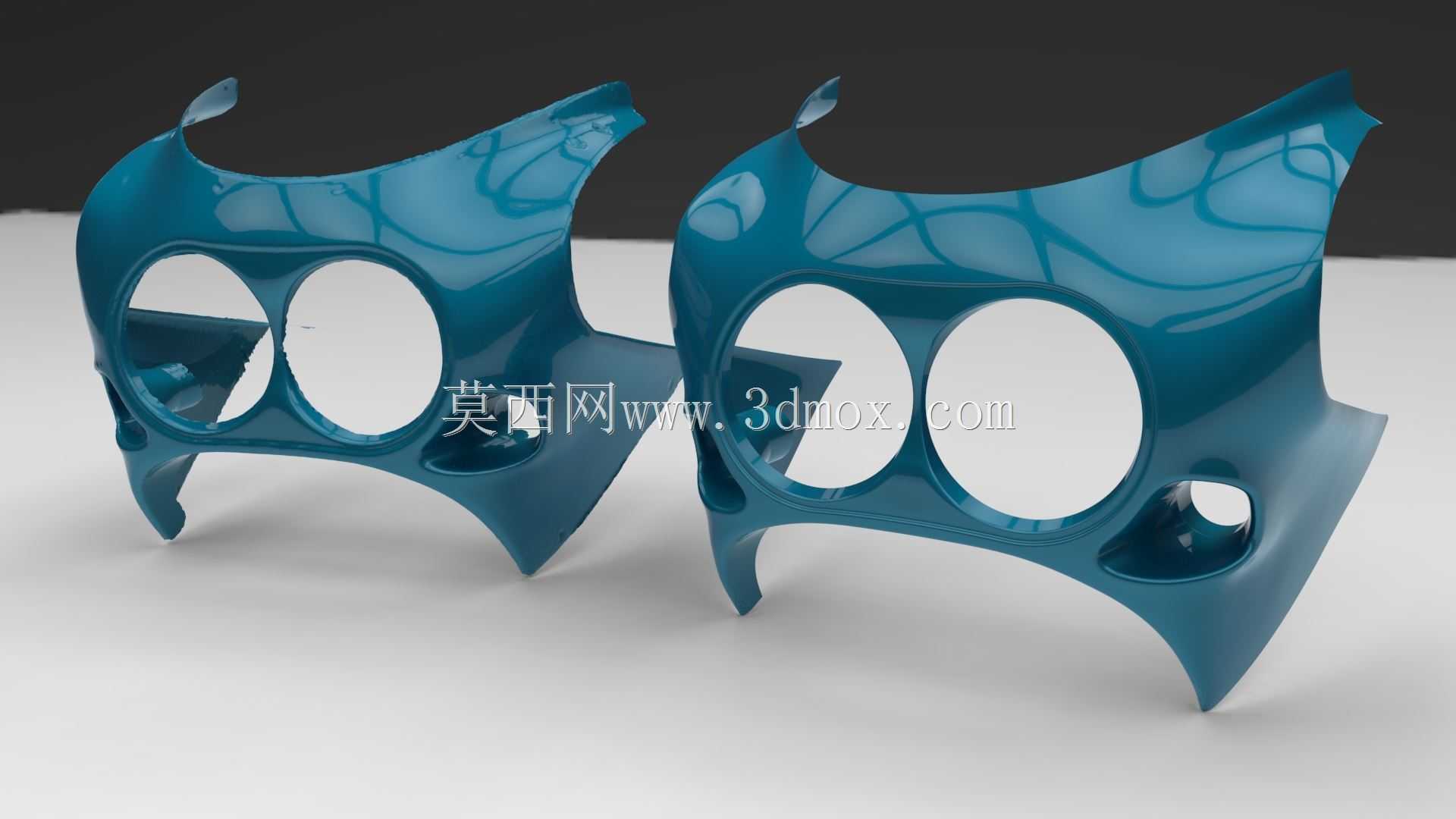

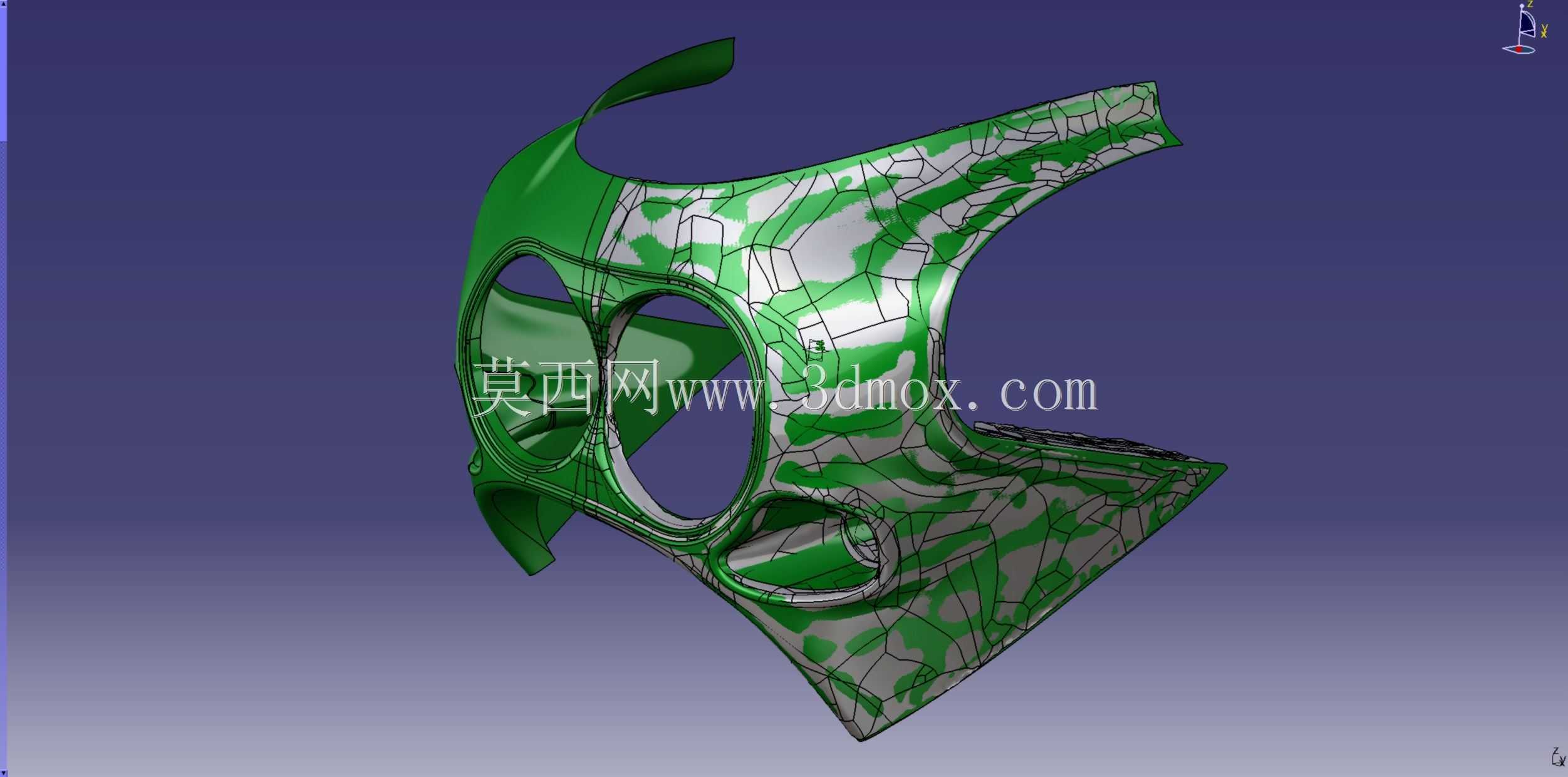

  建模过程中针对不同结构做了区分处理,金属受力部分的结构做了实体化,方便后续做有限元强度分析,比如改加强上联板的时候,可以直接导入分析软件算不同受力工况下的应力分布,优化加强筋的位置;外观覆盖件部分做了A级曲面处理,曲面的G2连续性满足注塑开模的要求,不会出现表面光影不顺的问题。所有的安装孔位都做了沉头或者凸台的还原,和原厂的紧固件规格匹配,不用重新配钻或者更换螺丝。另外考虑到后续改装的通用性,建模的时候把前叉管的安装位置做了参数化预留,如果要适配不同直径的改装减震,只要调整对应孔径参数就能快速修改模型,不用重新做逆向扫描。

  很多刚接触逆向建模的工程师容易把精力全放在曲面美观度上,忽略了实际装配的硬点要求,最后做出来的模型看着顺滑,装车的时候到处错位,实际上这类交通设备的结构件,安装精度永远是第一位的,造型曲面是在满足装配和功能要求的基础上再做优化的。就像这个前叉头部的结构,哪怕曲面做的和原车照片一模一样,只要上联板的减震安装孔同轴度差0.1mm,装车的时候就会出现减震卡滞、转向不顺畅的问题,严重的还会影响骑行安全。所以整个重建过程中,每做完一个核心结构就和扫描点云做偏差比对,关键安装面的偏差控制在0.2mm以内,外观曲面的偏差不超过0.5mm,既保证装配精度,也不破坏原车的造型效果。

  另外在处理扫描点云的时候,特意保留了部件之间的装配间隙数据,比如整流罩和上联板之间的预留间隙,挡泥板和减震筒之间的活动间隙,这些间隙值是原厂设计时考虑震动、热胀冷缩、装配公差留出来的,重建的时候不能把这些间隙填实,也不能随意放大缩小间隙,不然装配的时候要么装不进去,要么间隙过大出现松动异响。对于部件上的工艺缺口,比如走线槽、排水孔,也全部做了还原,这些小结构看似不起眼,缺了的话会导致线路无处固定、积水无法排出,长期使用会加速部件老化。
