摩托车发动机离合器侧盖逆向结构

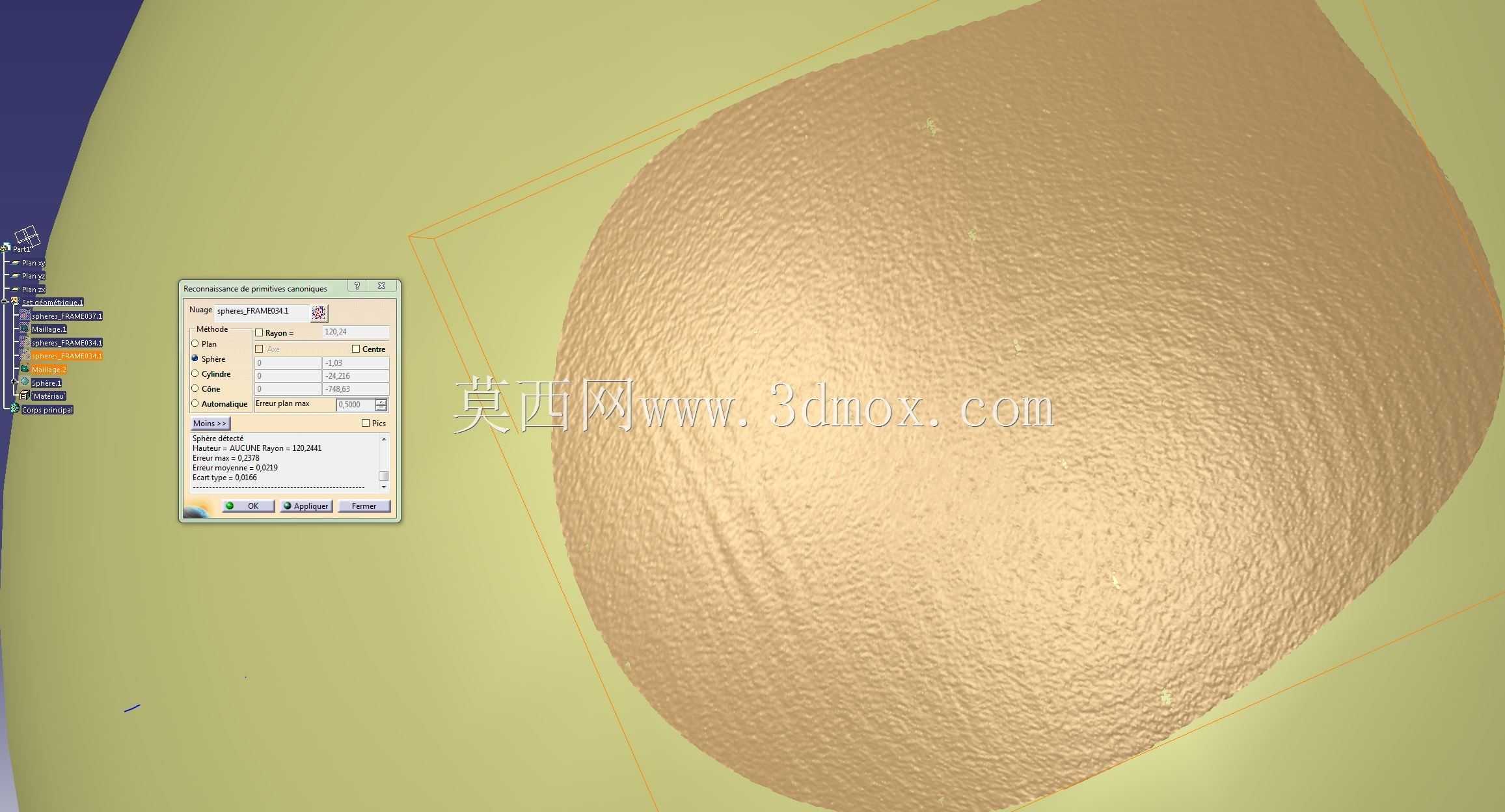

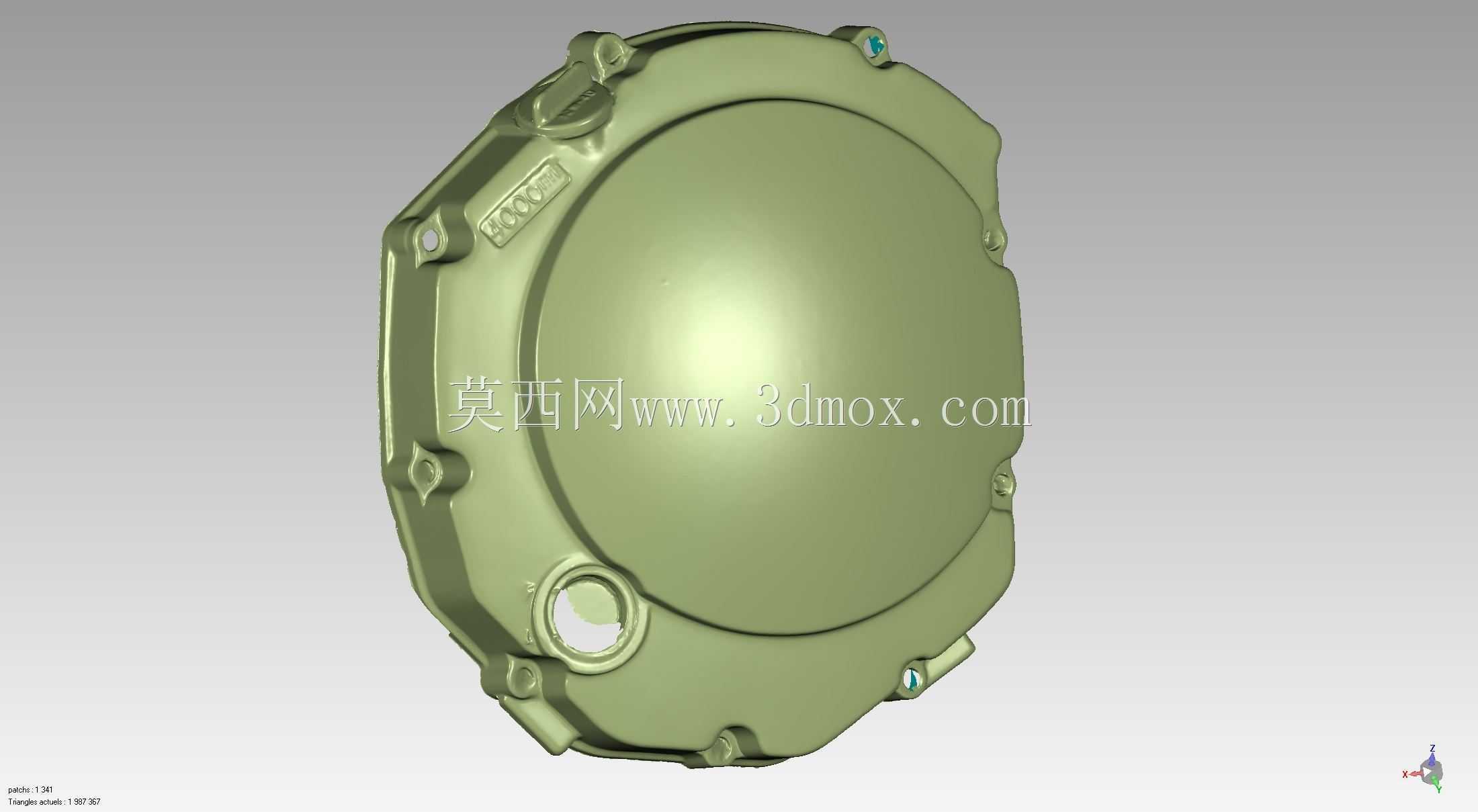

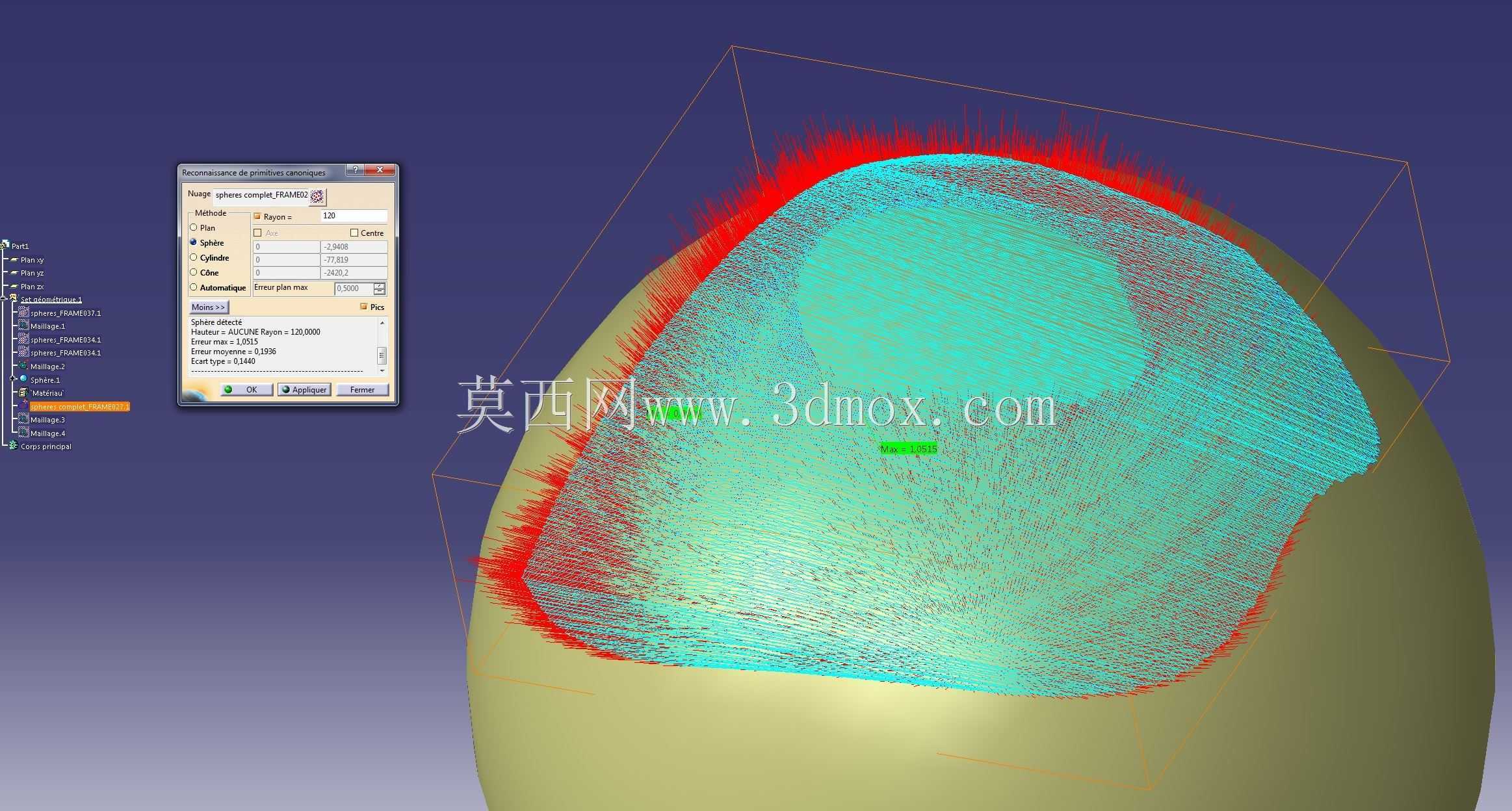

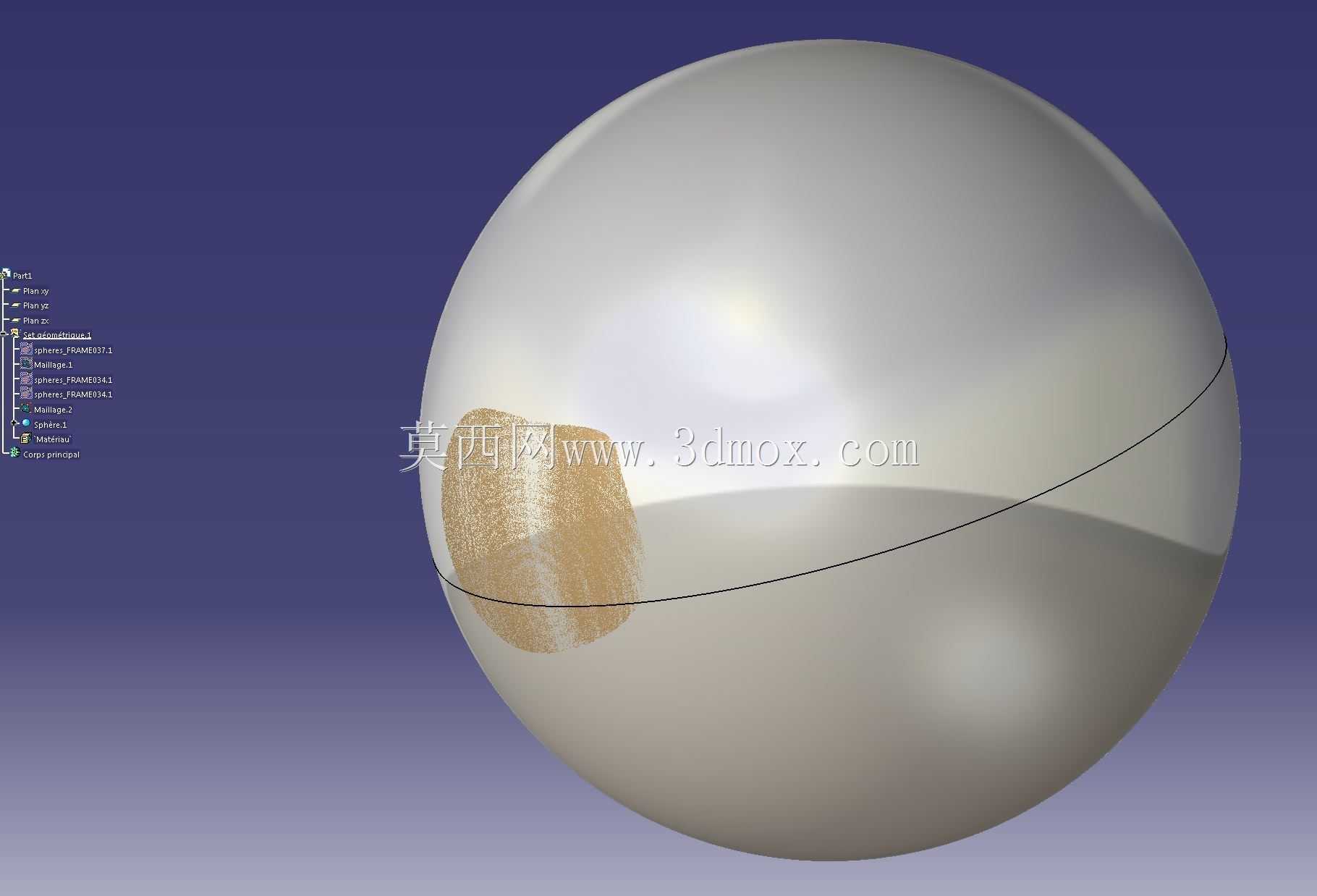

　　该零件为大排量摩托车发动机右侧离合器端盖，属于动力总成外围防护与密封核心构件，日常服役场景覆盖城市通勤、长途摩旅、非铺装路面骑行等全工况使用环境，直接暴露在整车外侧，需要承受行驶过程中的飞石冲击、泥水侵蚀、发动机持续工作传导的高温，同时承担离合器腔密封、机油存储限位、外部附件安装定位的多重功能。从逆向还原的结构来看，整体采用类椭圆的盘式构型，中心区域做外凸的球面弧面设计，这个造型并非单纯的外观考量，一方面是为了避让离合器总成内部的摩擦片、压盘等旋转部件，预留足够的运转间隙，避免高速运转时零件与端盖发生干涉，另一方面弧面结构相比平面具备更优的结构刚度，在同等壁厚条件下能承受更高的机油压力与外部冲击载荷，减少骑行过程中因路面颠簸、

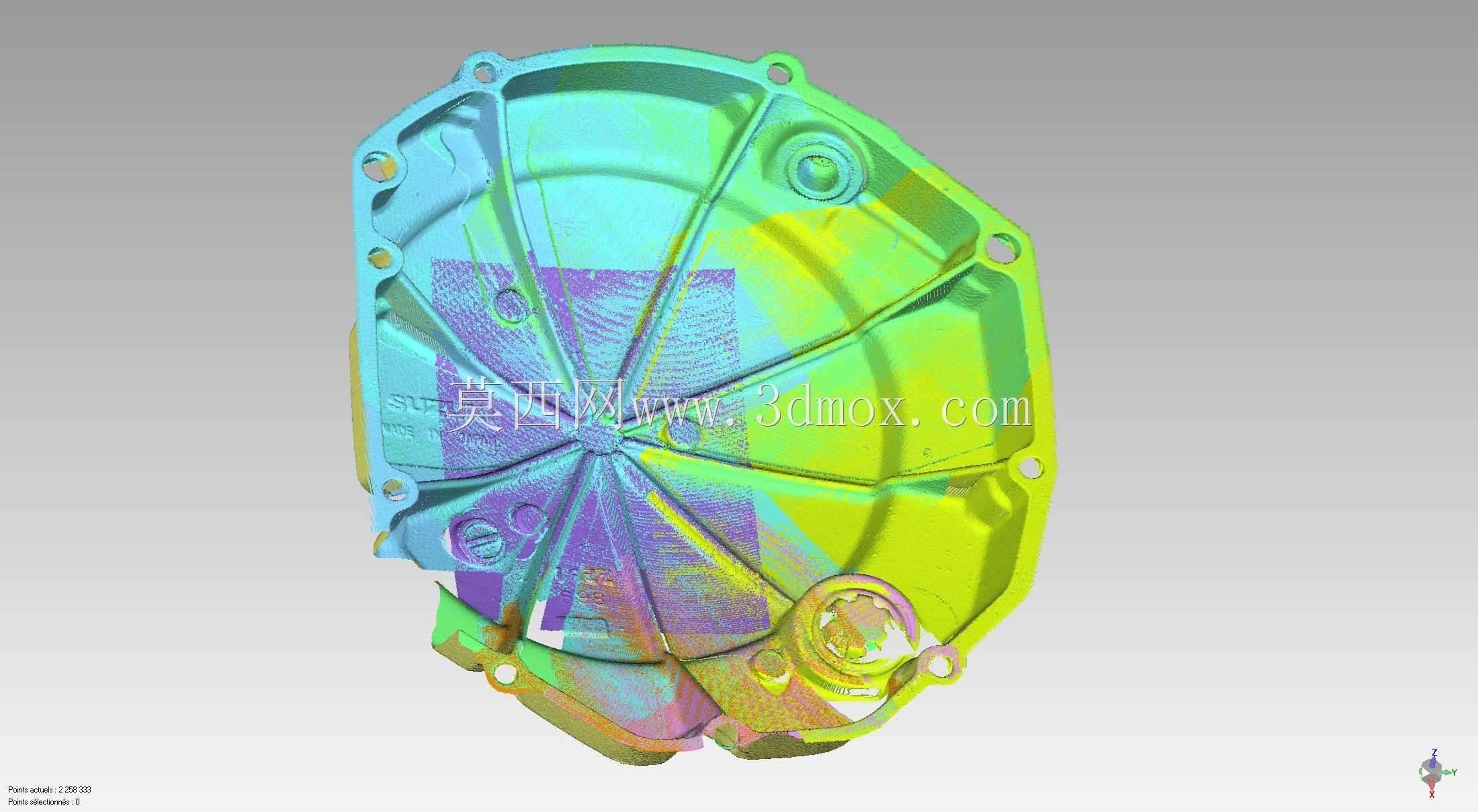

　　发动机振动产生的结构共振。端盖周向均匀分布的带凸台安装孔，是与发动机曲轴箱连接的固定点位，每个孔位都做了局部加厚的凸台结构，用于分散螺栓锁紧时的压应力，避免长期使用后螺栓孔周边出现应力开裂，同时凸台的高度经过精准匹配，保证端盖安装后与箱体结合面的平面度公差控制在密封要求范围内，配合密封垫可以有效防止腔体内的机油渗漏。端盖侧面预留的异形凸台与开孔，分别用于安装机油观察窗、离合器操纵机构的避让通道、以及相关传感器的固定位，其中下部的圆形透明视窗结构，可以让维修人员无需拆解端盖就能直接观察发动机内部的机油液位状态，日常保养时无需额外工具就能快速确认机油存量是否在合理区间。从安装边界来看，

　　该端盖的所有安装孔位的位置度公差都经过逆向点云的精准拟合，与原厂箱体的匹配精度可以达到互换级要求，不需要额外的修配就能直接装配，周向的侧边加强筋沿着安装凸台之间的连线分布，在不增加整体壁厚的前提下大幅提升了端盖的抗变形能力，即使车辆发生低速倾倒，侧边的加强筋与凸台结构会先接触地面，吸收冲击能量，避免中心密封区域发生变形导致机油泄漏。在逆向建模的过程中，所有的圆角过渡、拔模角度都完全还原了原厂零件的设计特征，既考虑了压铸生产时的工艺可行性，避免出现壁厚突变导致的压铸缺陷，也兼顾了使用过程中的应力分散需求，不会出现应力集中导致的疲劳断裂问题。这类通过三维扫描逆向完成的零件模型，主要用于售后替换件的开发、改装件的结构设计参考，

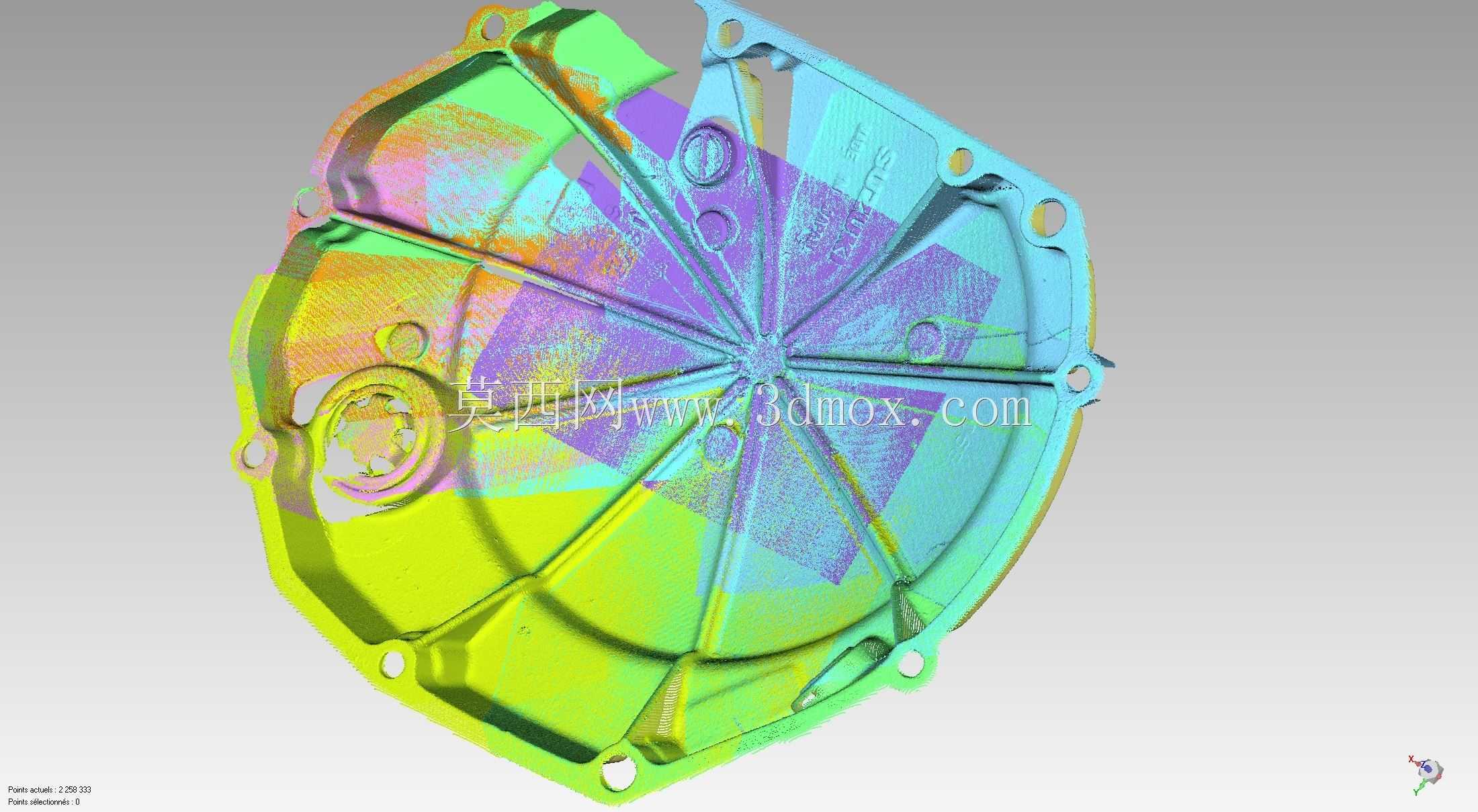

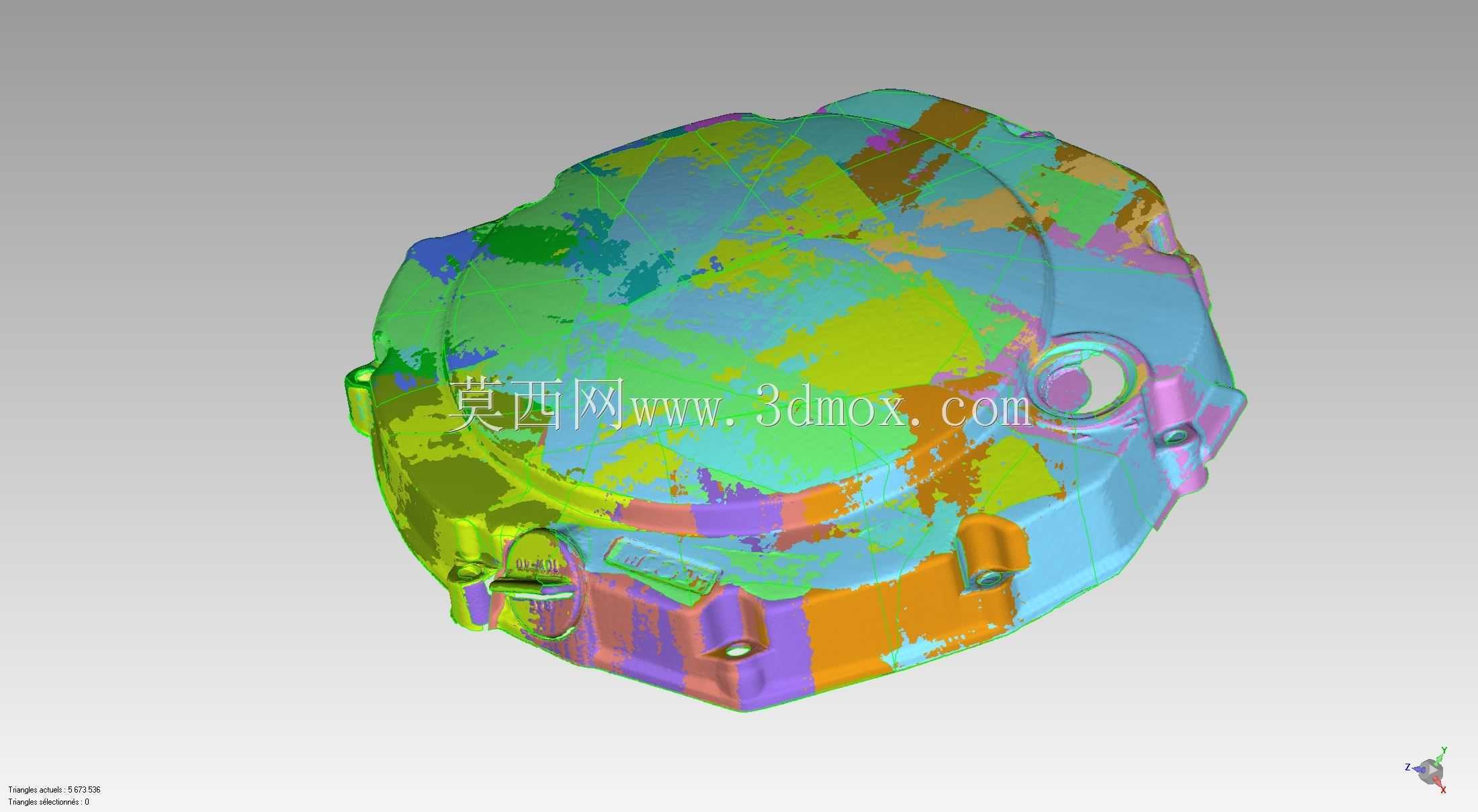

　　以及摩托车维修过程中的配件适配校验，相比传统的手工测绘，扫描获取的点云数据可以完整还原零件的所有自由曲面特征，保证建模出来的结构与原厂零件的尺寸一致性，避免出现装配错位、密封失效等问题。端盖表面的标识凸台区域，是原厂零件的品牌标识与型号标注位，逆向还原时保留了该区域的结构特征，方便后续做表面处理或者标识复刻。从实际使用的角度出发，该端盖的壁厚设计遵循了非均匀壁厚的原则，安装点位、受力区域的壁厚更大，非受力的中心区域壁厚相对较薄，在保证结构强度的前提下尽可能控制零件的整体重量，符合摩托车轻量化的设计方向，减少发动机外围部件的重量占比，间接提升整车的操控灵活性。
