铜质多缸往复式流体输送结构设计

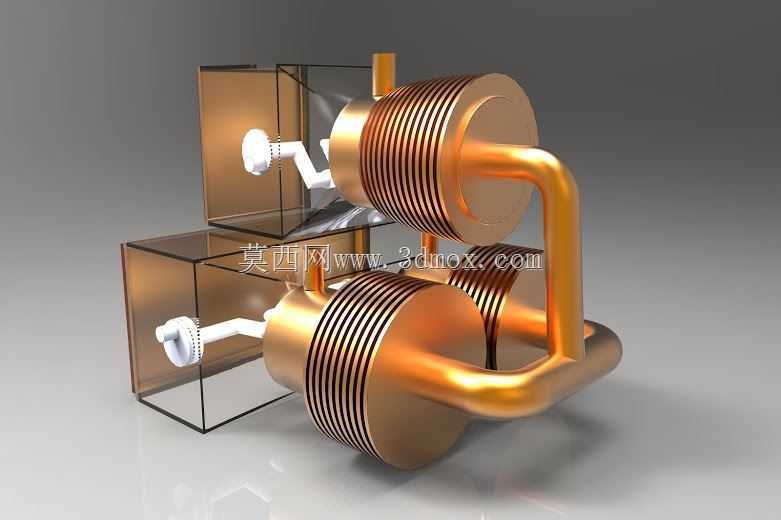

　　这套多缸往复式流体输送结构，在小型热能回收、实验级流体循环场景中适配性极强，不少高校热工实验室搭建小型蒸汽循环演示台架、民用小型余热回收装置做介质输送单元时，都会优先参考这类结构的布局逻辑。从实际功能来看，它依靠同轴布置的多组缸体做往复运动，配合弯管构成的连通流道完成流体的吸入与增压输出，缸体外壁加工的密集环形肋片，并非单纯的装饰结构，而是在流体输送过程中同步完成介质与外界环境的热量交换，省去了额外加装独立换热单元的空间占用，特别适合对安装体积有严格限制的紧凑型流体回路。设计阶段首先敲定的是缸体的排布逻辑，采用上下错落的三缸布局，既保证了往复运动过程中的动平衡，减少运行时的径向振动，也让连接管路的走向更加顺畅，

　　避免出现直角弯折带来的流阻陡增问题，所有连接弯管的弯曲半径都做了统一规范，最小弯曲半径不低于管路通径的3倍，减少流体在管路内的局部压力损失。缸体部分的环形散热肋片，肋片厚度、肋间距都经过匹配计算，在保证换热面积足够的前提下，不会因为肋片过密导致积灰难以清理，也不会因为肋片过薄导致加工过程中出现变形翘边，影响装配精度。安装边界方面，整套结构的固定依托侧方的透明安装基座完成，基座上预留的两组调节手柄，分别对应缸体行程调节和管路通断控制，安装时需要保证基座的水平度偏差不超过0.2mm/m，避免往复运动部件出现偏磨，缩短密封件的使用寿命。整套结构的外部管路接口都采用统一的轴向引出设计，外接管路时不需要额外做空间避让，

　　接口的密封面采用锥面密封结构，相比平面密封能承受更高的工作压力，在0.6MPa以内的流体压力下不会出现渗漏问题。从结构细节来看，每个缸体内部的活塞组件都做了同轴度公差约束，活塞与缸壁的配合间隙控制在0.02-0.03mm之间，既保证运动过程中不会出现卡滞，也能减少内泄漏带来的效率损失。连接缸体的管路采用同材质铜材加工，和缸体焊接后不会出现电化学腐蚀问题，适合输送水、导热油等多种常见流体介质。在实际选型适配时，需要注意整套结构的工作温度上限不超过220℃，如果用于输送高温导热油，需要将缸体内部的密封件更换为氟橡胶材质，常规水温工况下丁腈橡胶密封即可满足长期使用需求。结构上的调节手柄采用防滑齿纹设计，手动调节时不需要额外借助工具，

　　就能完成行程大小的微调，适配不同流量需求的工况，当需要大流量输出时可以调大活塞行程，小流量工况下调小行程即可，不需要更换整套结构，适配性更强。侧方的安装基座除了固定作用外，还预留了观察窗口，可以直观看到内部连杆的运动状态，日常巡检时不需要拆解结构就能判断部件是否出现松动、磨损，降低维护成本。整套结构的重心落在基座的几何中心位置，安装时不需要额外做配重处理，固定螺栓采用4组M6的内六角螺栓即可完成牢靠固定，运行时的振动幅度控制在0.1mm以内，不会对周边的精密检测元件造成干扰。
