汽车前悬架多体动力学仿真分析模板

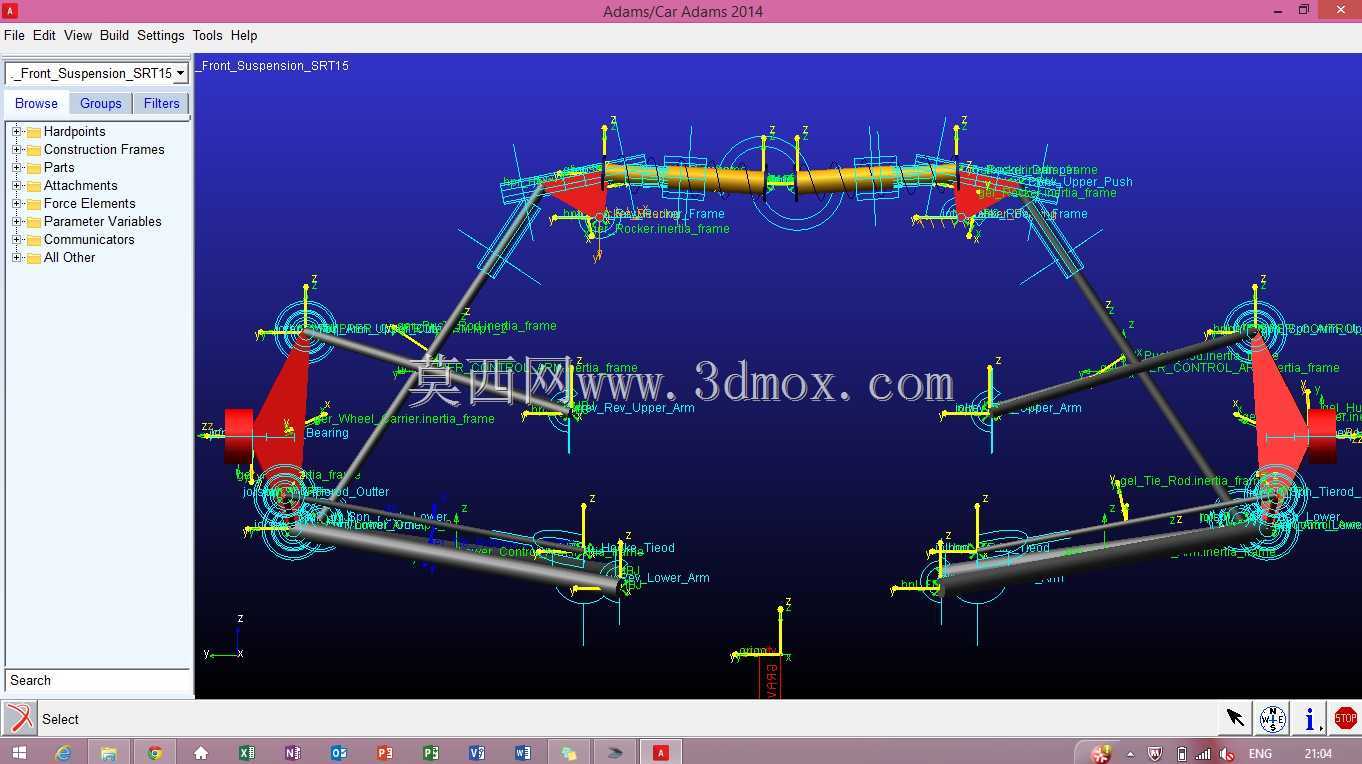

　　这套前悬架仿真模板主要面向整车底盘性能开发阶段的动力学验证场景，覆盖乘用车、巴哈越野赛车等不同车型的前悬性能调校需求，可直接用于悬架K&C特性仿真、轮跳运动干涉校核、转向机构匹配分析等日常研发工作，能大幅减少从零搭建多体动力学模型的重复工作量。从实际工程用途来看，该模板完整还原了双叉臂式前悬架的硬点连接关系，包含上下控制臂、转向节、转向横拉杆、减震器、螺旋弹簧、横向稳定杆等全部核心运动部件，各部件间的运动副约束完全按照实车连接逻辑设置，可直接输入不同车型的硬点坐标、衬套刚度、弹簧阻尼特性参数，快速完成特定车型的前悬动力学模型搭建，无需反复核对运动副的约束自由度，避免新手建模时常出现的过约束、欠约束问题。在功能特性层面，

　　模板预设了常见的悬架仿真工况，包括同向轮跳、反向轮跳、转向回正、纵向力加载、侧向力加载等标准分析工况，仿真输出项直接覆盖轮距变化、前束角变化、外倾角变化、主销后倾、主销内倾、侧倾中心高度等核心K&C特性参数，可直接生成特性曲线用于底盘性能对标，也可通过调整硬点位置快速验证不同设计方案对悬架性能的影响，比如调整上控制臂安装点高度观察外倾角随轮跳的变化趋势，匹配不同轮胎的接地特性需求。设计思路上，这套模板完全遵循实车底盘的布置逻辑，将各部件的安装硬点全部参数化，所有运动部件的质心位置、转动惯量参数都预留了修改接口，用户可根据自身设计的车型参数直接替换对应数值，不需要重新搭建部件间的拓扑关系；同时模板中预留了衬套、缓冲块、

　　减震器阻尼等非线性特性的输入接口，可直接导入实测的特性曲线数据，让仿真结果更贴近实车状态，避免刚体无衬套模型带来的仿真误差。从安装边界与尺寸约束来看，模板中各部件的初始位置按照紧凑型越野车型的布置尺寸设置，轮距初始值适配1400-1600mm区间的车型，减震器安装行程预留了180mm的上下跳动空间，转向横拉杆的长度调整范围覆盖±30mm，可满足不同转向机布置位置的匹配需求；上下控制臂的安装点位置预留了±50mm的调整区间，可适配不同宽度的车架安装边界，横向稳定杆的安装支座位置也设置了可调参数，可匹配不同直径稳定杆的安装空间需求。在实际使用过程中，工程人员可基于该模板快速完成悬架方案的前期迭代，比如在巴哈赛车的悬架开发中，

　　可直接调用该模板调整硬点参数，快速验证长行程悬架在极限越野工况下的运动干涉情况，校核轮胎跳动过程中与轮罩、车架、转向拉杆的间隙是否满足设计要求，同时可仿真分析不同弹簧刚度、减震器阻尼匹配下的悬架跳动特性，为实车调校提供数据参考；在乘用车底盘开发中，可通过该模板快速完成多轮硬点优化，将悬架K&C特性调整到目标区间，减少后期样车试制阶段的调校工作量。模板中各部件的几何外形按照实际零部件的运动包络搭建，仿真过程中可直接开启干涉检查功能，实时观察轮跳全过程中各部件间的最小间隙，避免出现设计阶段硬点合理但实际装配后出现运动干涉的问题；同时各部件的连接力输出接口已预设完成，可直接提取各铰接点的受力数据，为后续控制臂、转向节等结构件的强度有限元分析提供载荷输入，打通动力学仿真与结构强度分析的数据链路，不需要额外重新提取载荷工况。
