共轴双旋翼小型遥控直升机结构设计

　　这款共轴双旋翼布局的小型遥控直升机，在航模科普、青少年科创实践、室内休闲飞行场景中有着广泛的应用空间，区别于传统单旋翼带尾桨的直升机结构，共轴反转的双旋翼设计抵消了旋翼旋转产生的反扭矩，省去了尾桨传动结构，既降低了整机动力损耗，也缩小了飞行所需的安全空间，更适合在室内、小范围户外场地开展飞行操作。从实际用途来看，这类小型遥控航模除了作为休闲娱乐载体，也常被用作航空科普教学的具象教具，帮助学习者直观理解直升机旋翼升力产生、姿态控制的基本原理，部分改装版本还可搭载微型摄像模块完成小范围低空取景作业。

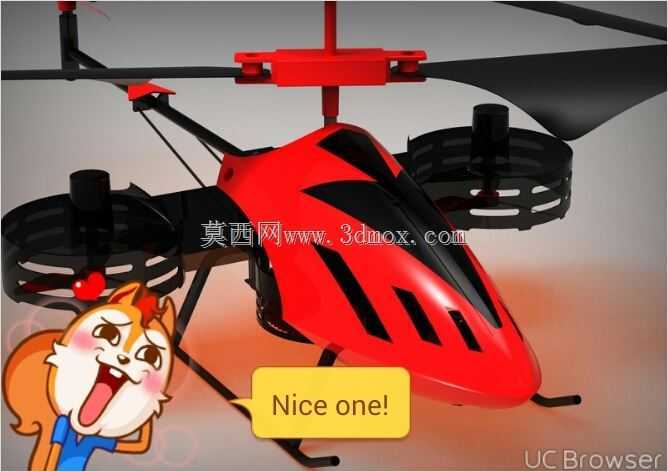

　　在功能特性层面，该机型采用上下两组旋翼同轴反向旋转的结构，通过调整两组旋翼的转速差实现航向控制，通过旋翼下方的倾斜盘机构改变旋翼周期变距，实现前后、左右方向的飞行动作，机身两侧设置的涵道式辅助旋翼主要用于提升姿态调整的响应速度，降低低空飞行时侧风对机身稳定性的干扰。整机机身采用流线型整流设计，机头位置的曲面外壳既可以降低前飞过程中的空气阻力，也为内部的飞控电路板、动力电池、接收天线等组件提供安装防护空间，外壳表面的黑色装饰条并非单纯的外观设计，其分布位置对应了内部结构的加强筋位置，可在不额外增加壳体厚度的前提下提升外壳抗冲击能力，应对新手操作时常见的轻微碰撞、坠落场景。

　　从设计思路来看，这款模型的结构搭建优先考虑了装配便捷性与维护成本，整机分为旋翼组件、机身主框架、动力组件、起落架四个独立模块，各模块之间采用卡扣加少量螺丝的连接方式，日常更换损坏的旋翼、起落架等易损件时无需拆解整机结构。旋翼桨叶采用柔性材质设计，碰撞到障碍物时会产生弹性形变卸除冲击力，既避免桨叶断裂飞溅造成安全隐患，也降低了碰撞对内部传动齿轮的冲击载荷。主旋翼轴采用中空设计，既减轻了上部结构的重量，也可将控制倾斜盘的舵机拉杆从轴芯内部穿过，避免拉杆外露在飞行过程中剐蹭到异物。涵道辅助旋翼的外框与机身侧部一体化成型，省去了额外的连接件，同时涵道环的结构可以对辅助旋翼桨叶形成防护，避免桨叶直接接触外界物体。

　　在外形尺寸与安装边界层面，该机型主旋翼直径控制在200毫米级别，整机长度不含旋翼为180毫米左右，机身最大宽度处为两侧涵道外沿间距，约120毫米，整机高度从起落架底部到主旋翼顶端为160毫米左右，整体尺寸适配常规1S锂电池的动力配置，整机起飞重量控制在30克上下，对内部组件的安装位置有明确的边界要求：动力电池需布置在机头位置的舱体内，通过调整电池前后位置可调整整机重心，确保重心落在主旋翼轴的正下方，避免飞行时出现姿态偏移；飞控接收板需固定在机身中部的框架位置，远离动力电机以减少电磁信号干扰；舵机组件对称布置在主框架两侧，舵机行程与倾斜盘的转动角度做了匹配设计，确保舵量输出与飞行姿态变化的线性对应。起落架采用弹性细杆结构，安装位置在机身下部靠前区域，着陆时可通过自身形变吸收冲击能量，起落架的横向跨度为90毫米左右，确保静态放置与低速着陆时的机身稳定性，同时起落架的最低点低于机身底部所有突出组件，避免着陆时机身外壳、电池舱直接接触地面造成磨损。传动结构中上下旋翼的齿轮组采用0.3模数的小模数齿轮，啮合间隙控制在0.1毫米以内，既保证传动效率，也可在旋翼受到突发阻力时通过齿轮间的轻微打滑保护电机不被堵转烧毁。
