基于快速返回机制的双工位摆料机构

　　这套基于快速返回机制的双工位摆料机构，核心依托曲柄摇杆衍生的急回运动特性搭建，最初的设计出发点是解决轻工产线小尺寸工件上下料工位的空行程耗时问题——常规等速往返机构在空载回程阶段占用近半作业周期，而急回特性可让工作行程保持匀速平稳的推送节奏，空载回程阶段以更高的线速度完成复位，在不增加驱动功率的前提下压缩单周期作业时长。

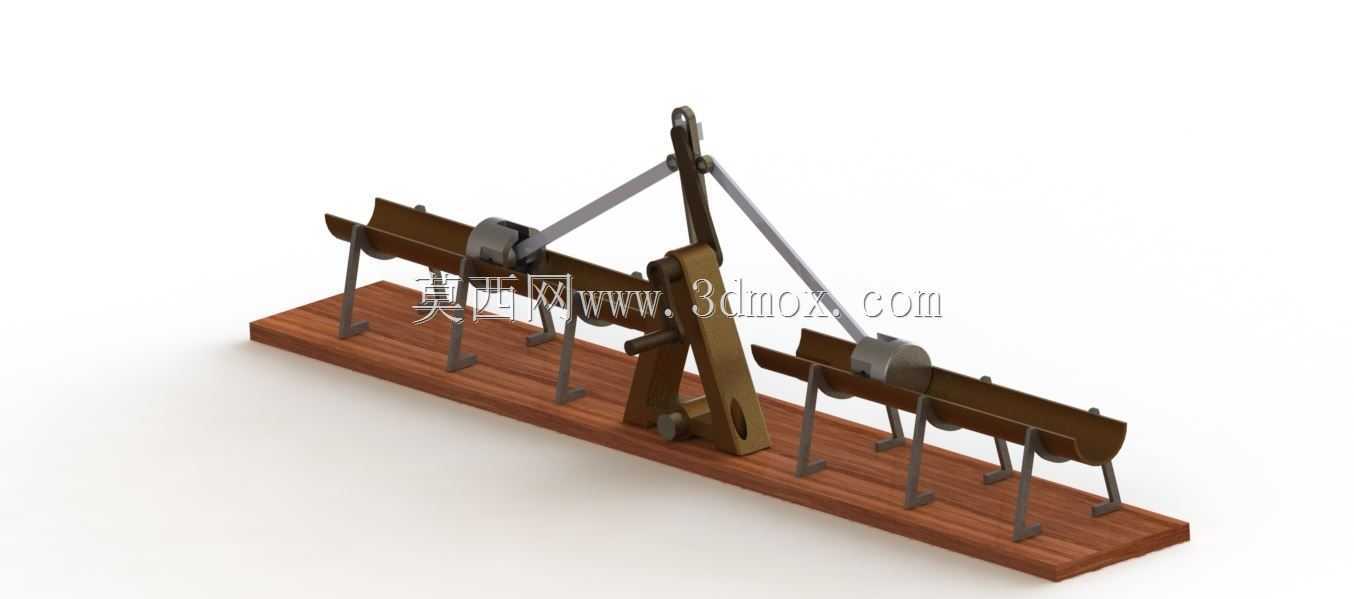

　　从结构布局来看，整套机构固定在一体化实木基座上，基座的长宽尺寸适配常规教学实验台与小型桌面产线的安装边界，底部预留的四个沉孔可直接通过M6螺栓完成台面固定，不需要额外设计转接安装板，基座上的所有支撑立柱均采用过盈配合嵌入基座预设的定位孔，装配时不需要额外打胶或焊接，拆解维护时可直接拔出更换磨损件。中间的驱动曲柄采用偏心轮结构设计，相比传统盘状曲柄，偏心轮的转轴受力更均匀，可承受更大的连杆推力，不会出现曲柄销断裂的问题，曲柄与两侧的传动连杆通过铰接副连接，铰接副内嵌铜质衬套，长期往复摆动时可减少销轴与连杆孔的磨损，维护时仅需更换衬套即可，不需要整体更换连杆构件。

　　两侧的摆料槽采用半圆弧敞口结构，槽体内壁的弧度适配直径10-25mm的棒状、块状工件，摆料槽下方通过等间距布置的支撑摇臂与基座连接，所有支撑摇臂的铰接孔中心距保持严格一致，确保摆料槽摆动全程保持水平姿态，不会出现槽内工件滑落的情况。驱动侧的连杆与摆料槽中部的铰接点位置经过反复调校，工作行程时摆料槽从初始位水平摆动至接料位的过程平均速度控制在0.2m/s以内，避免速度过快导致工件磕碰槽壁产生外观瑕疵，而回程时摆料槽从接料位返回初始位的速度提升至工作行程的1.8倍，大幅压缩空行程的时间占比。

　　在实际教学场景中，这套机构可作为机械原理课程的直观演示载体，学生可通过手动转动驱动端的手柄，直接观察急回运动的全过程，对比工作行程与回程的速度差异，理解曲柄摇杆机构急回特性的形成原理，也可通过更换不同偏心距的曲柄，调整摆料槽的摆动幅度与急回系数，验证不同参数下的机构运动特性。在小型产线应用场景中，这套机构可直接对接振动盘出料端，将振动盘排序送出的小工件逐个摆送至下一加工工位的定位夹具上，相比气动摆料机构，纯机械连杆结构不需要配置气源与电磁阀，仅需一台小功率减速电机即可驱动，运行噪音更低，也不会出现气动元件漏气导致的动作失效问题，适合在无尘车间、对气源洁净度要求高的作业场景使用。

　　设计过程中特意规避了复杂的定制加工件，所有连杆、摇臂、摆料槽的截面尺寸均采用常规标准型材规格，加工时仅需完成下料、钻孔、倒角工序即可，不需要定制特殊刀具，加工成本比同类功能的凸轮摆料机构低40%左右。机构的所有铰接点均预留了润滑脂注油孔，日常维护时可直接通过注油枪向铰接副内注入润滑脂，不需要拆解机构即可完成保养，适合长期连续运行的作业场景。摆料槽的两端预留了挡块安装螺孔，可根据输送工件的长度调整挡块位置，适配不同尺寸规格的工件输送需求，不需要整体更换摆料槽构件。

　　整套机构的运动干涉检查在三维建模阶段已完成全行程验证，所有构件在摆动全程的最小安全间隙保持在2mm以上，不会出现运动过程中构件磕碰卡滞的问题，基座上的支撑立柱位置可根据实际安装需求微调，允许用户根据现场工位布局调整摆料槽的摆动起始角度，适配不同的工位间距要求。
