在各类机械传动、缓冲隔振、载荷支撑场景中,圆柱螺旋压缩弹簧是应用覆盖范围极广的弹性储能元件,从液压阀组的阀芯复位、冲压设备的缓冲阻尼,到轨道交通车辆的悬架支撑、工业自动化产线的夹具压紧,几乎所有需要提供弹性回复力、吸收冲击载荷、补偿装配间隙的工位都能见到这类零件的身影。本次搭建的弹簧分析模型,完全围绕实际工程中的受力工况展开,在建模阶段就充分考虑了弹簧的实际安装边界:弹簧两端采用并圈磨平的端部结构,磨平长度不小于3/4圈,保证安装时两端支撑面与配合座圈可以实现全周贴合,避免工作过程中出现偏载、侧倾导致的局部应力集中问题。弹簧的有效圈数、总圈数、中径、线径参数均按照常规通用五金配件的常用规格设定,建模时严格控制螺旋升角的一致性,
每一圈簧丝的截面轮廓都保持正圆形,螺旋线导程全程均匀无突变,从几何层面还原真实弹簧的加工成型状态,避免因建模误差导致后续仿真结果出现失真。在有限元分析的前处理阶段,针对簧丝网格划分做了局部加密处理,尤其是弹簧两端与支撑座接触的并圈位置、以及有效圈在受载时最先发生形变的中段区域,网格尺寸控制在簧丝线径的1/10以内,保证应力计算结果的精度能够满足工程校核需求。边界条件设置完全匹配实际安装状态:下端支撑面设置全固定约束,上端支撑面施加沿弹簧轴向的均布载荷,同时约束上端面的径向自由度,模拟弹簧安装在导向杆上的工作状态,避免仿真过程中出现非轴向的异常形变。接触设置上,考虑弹簧在大压缩量下相邻圈会发生接触碰圈,

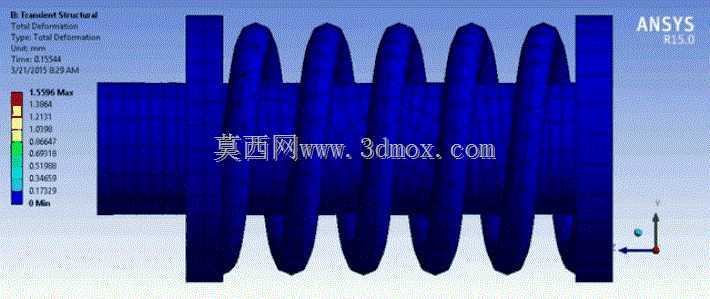

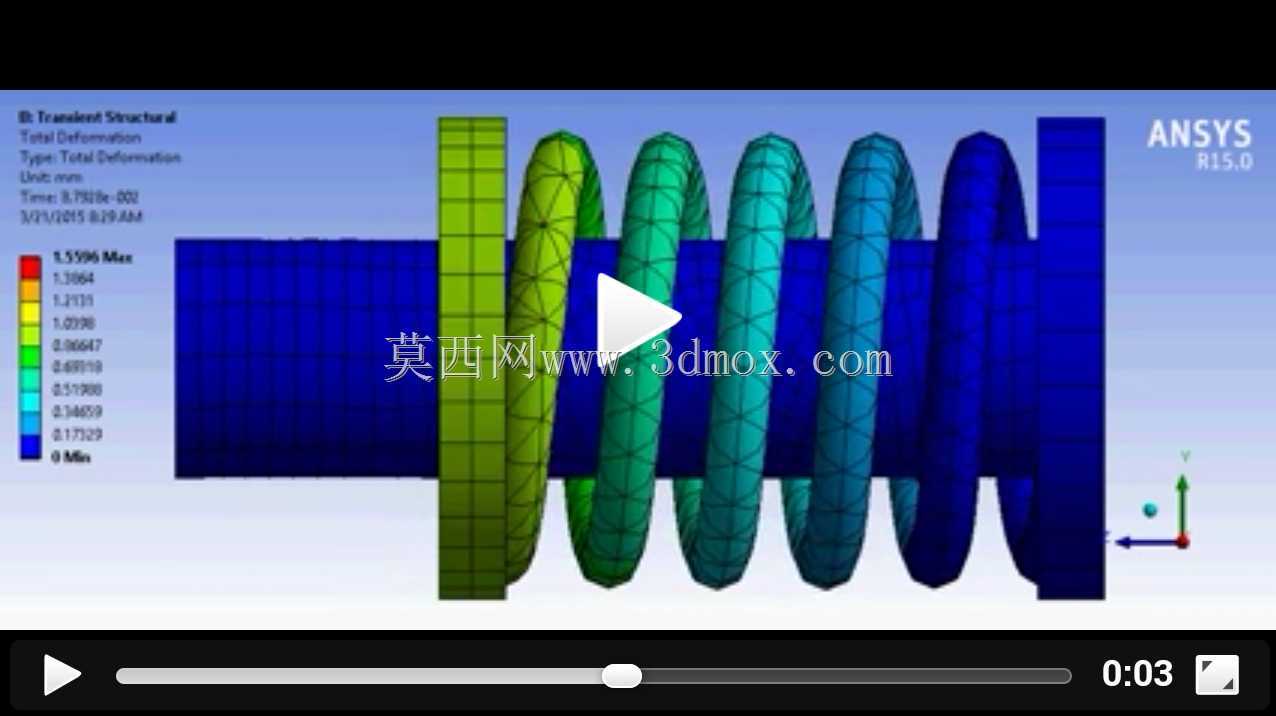

在每一圈簧丝的相邻表面设置了摩擦接触,摩擦系数按照弹簧钢与弹簧钢干摩擦的常规工程值设定,还原真实工作中圈间接触带来的刚度变化特性。从仿真结果可以直观看到,弹簧受载后的形变分布呈现中间大两端小的规律,最大形变位置出现在有效圈的中段区域,应力集中点主要分布在簧丝截面的内侧位置,这与材料力学中螺旋弹簧扭转切应力的理论计算结果完全吻合,验证了模型的准确性。这类仿真模型的实际工程价值在于,不需要制作物理样机就能提前预判弹簧在额定载荷下的形变量、最大应力值、并圈载荷点,在设计阶段就可以调整线径、中径、有效圈数的参数组合,匹配目标工况下的刚度要求,避免弹簧在实际使用中出现刚度不足导致的行程超限、或者应力超过材料屈服极限导致的永久变形失效。
在实际设备选型过程中,设计人员往往需要反复校核弹簧的安装空间:弹簧的自由长度需要匹配安装位的初始间隙,压并高度不能大于工作行程下的最小安装空间,簧丝的外径要小于安装孔的直径、内径要大于导向杆的直径,预留足够的径向间隙避免工作过程中出现卡滞。这个模型在建模时就预留了这些安装边界的参考基准,两端支撑面的基准平面可以直接与装配体中的安装座配合,快速完成虚拟装配下的干涉检查,提前发现安装空间不足、导向件尺寸不匹配的问题。很多刚入行的结构设计人员在选弹簧时,往往只参考样本上的额定载荷参数,忽略了弹簧自身的固有频率与设备工作频率的匹配问题,当设备的激励频率接近弹簧固有频率时会发生共振,导致弹簧应力急剧上升发生断裂,借助这类有限元模型还可以快速提取弹簧的模态参数,计算固有频率,为隔振弹簧的选型提供数据支撑,避免共振风险。另外,针对弹簧在交变载荷下工作的疲劳寿命问题,也可以在这个静力学分析模型的基础上,导入材料的S-N曲线,添加交变载荷谱完成疲劳寿命仿真,提前预判弹簧的疲劳薄弱位置,优化端部过渡区域的结构,降低应力集中系数,提升弹簧的整体使用寿命。整个模型的几何结构完全可编辑,设计人员可以根据自身项目的实际参数,调整螺旋线的导程、簧丝直径、中径、圈数等参数,快速生成对应规格的弹簧模型,直接用于装配体干涉检查、工况仿真、工程图导出,大幅缩短弹性元件的设计迭代周期,减少物理样机的试制次数,降低研发阶段的成本投入。
