双输出钻孔机头内部结构三维设计

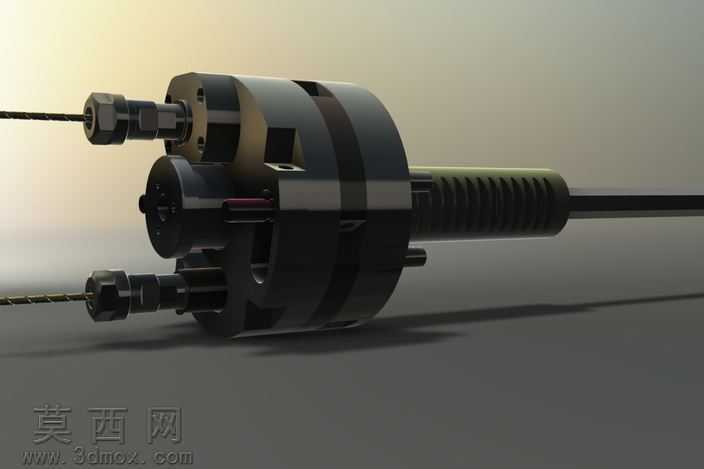

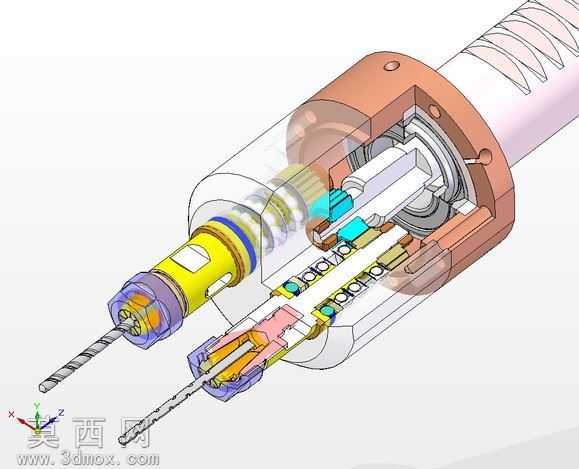

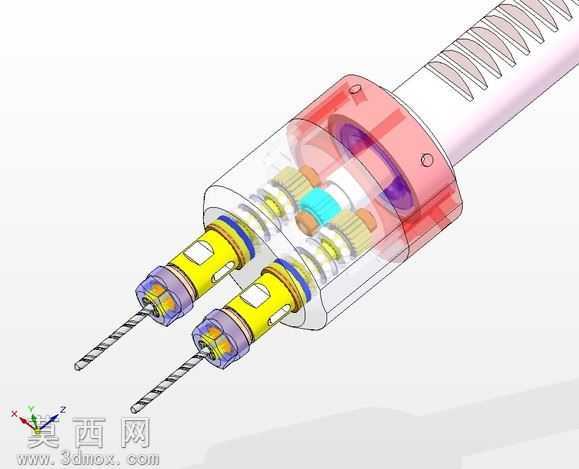

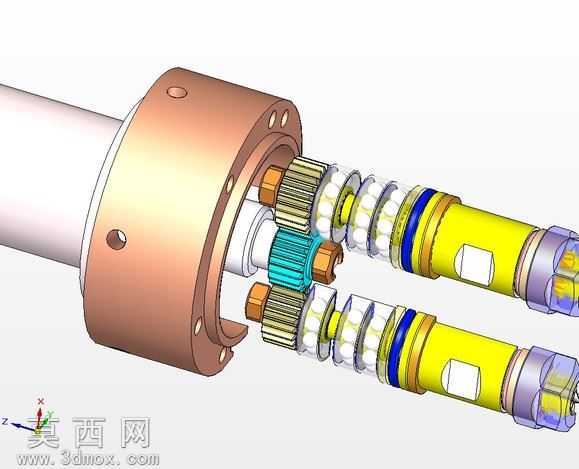

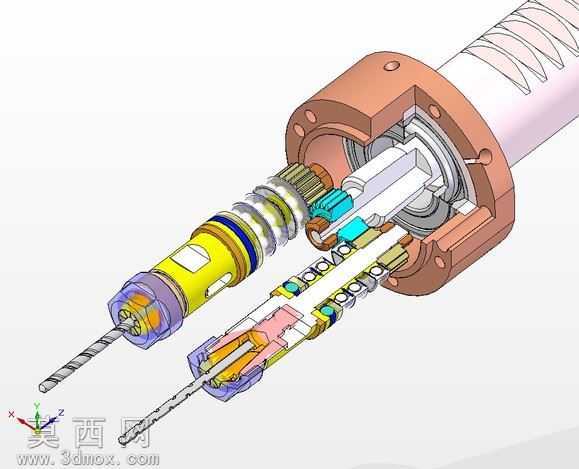

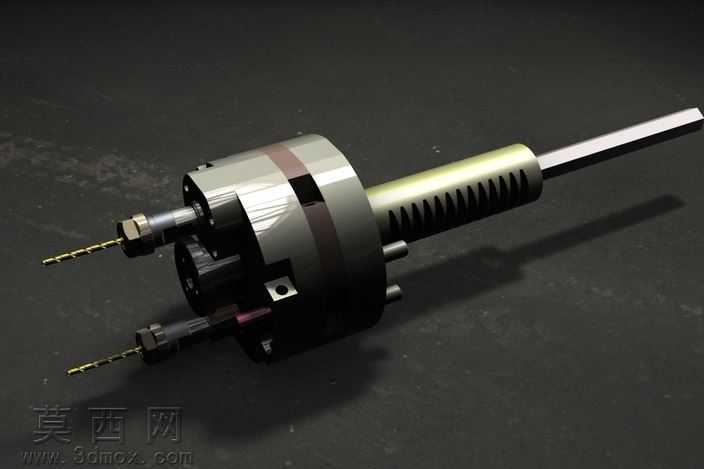

本作品采用三维参数化建模方式完成双输出钻孔机头的全结构设计，建模过程中严格遵循机械加工装配的公差配合要求，对每一个零部件进行独立建模后完成整体装配约束，完整还原了双交流钻孔机头的内部传动逻辑与外部壳体结构。建模阶段首先完成外部握持壳体、前端定位端盖的轮廓构建，壳体采用半透明渲染材质，既可以清晰展示内部排布的传动组件，也能直观呈现外部防滑握持纹理的细节设计，端盖部分采用金属质感的红色工程塑料材质，还原实际产品的材质区分。内部结构部分，依次完成两组平行排布的钻夹头组件、传动齿轮组、动力输入连接端的建模，每一组钻夹头都配套独立的传动齿轮与轴承定位结构，两组输出轴保持严格的平行度约束，保证双钻头工作时的同轴度与进给稳定性，齿轮组的齿形参数、轴承的安装位都按照通用机械加工标准设定，可直接用于后续的工程图导出与加工参考。渲染阶段采用透视视角的剖视展示效果，对不同功能的零部件赋予差异化材质：传动齿轮采用金属钢材质，夹头部分采用黄铜与硬质合金结合的材质表现，密封胶圈采用橡胶材质，壳体部分分别设置不透明的外部握持段与半透明的内部展示段，让观看者可以清晰区分各个组件的位置与装配关系。设计思路上围绕双钻头同步作业的需求，优化了内部传动路径的排布，在有限的机头壳体空间内完成两组独立传动链的布局，既保证了传动效率，也控制了机头的整体外径尺寸，适配手持钻孔设备的握持需求，所有零部件之间都设置了合理的装配间隙与定位结构，避免出现干涉问题，完整呈现了双输出钻孔机头从动力输入到双钻头输出的完整机械结构逻辑。
