金属喷射机用燃烧室结构三维设计

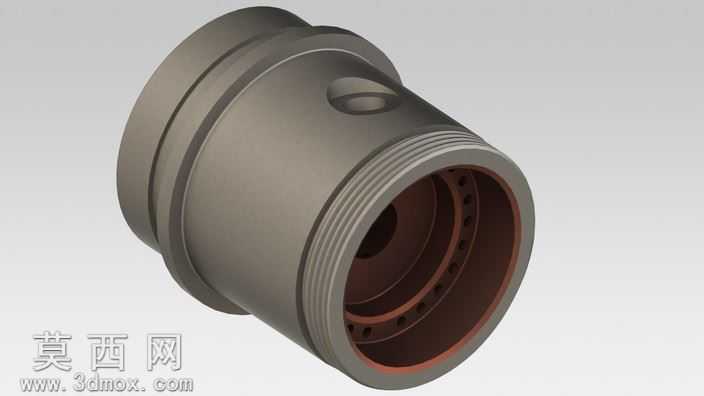

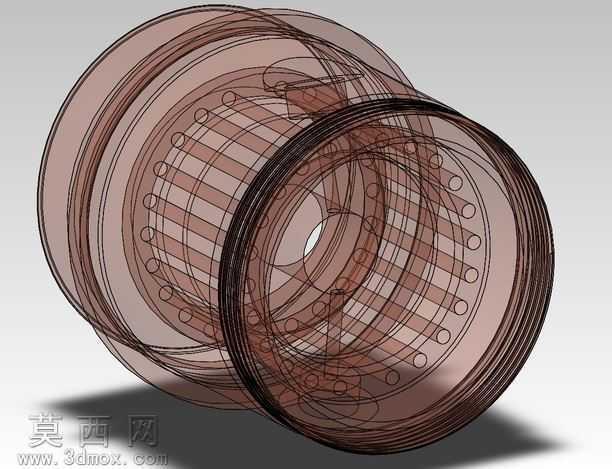

本作品为金属喷射机配套的燃烧室三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，以回转类零件的同轴度为核心设计基准，先通过旋转凸台命令生成燃烧室的双层筒身基体，再依次完成周向均匀排布的通气孔阵列、内部导流隔层、端部连接法兰的特征搭建，所有孔位、壁厚、台阶尺寸均遵循喷射机燃烧室的热工与装配要求设置参数，保证各特征间的几何约束完整无干涉。渲染阶段采用半透明茶色玻璃质感材质赋予筒身结构，既可以清晰展现内部多层嵌套的导流腔、环形布气孔道、中心混流区的布局，又能通过材质的光影折射效果呈现筒壁的厚度层次，搭配深灰色金属材质渲染内部的支撑筋与连接结构，突出金属零件的质感，场景采用柔和的影棚布光，在零件下方投射自然的软阴影，让整体结构的空间层次更清晰。结构设计上，该燃烧室采用双层夹套式筒身结构，外层筒身设置多圈周向均匀分布的进气孔，用于引入助燃气体，内层筒身设置错位排布的导流孔，可让进入的气体形成旋流效果，提升燃气混合的均匀度，端部的加厚法兰边设置了装配定位台阶，可与喷射机的相邻部件实现精准密封对接，内部的径向支撑筋沿周向均匀分布，在保证结构强度的同时减少热变形带来的形位偏差，中心区域的混流腔采用渐扩式结构，可让燃烧后的气流平稳导出，满足金属喷射机的工作工况需求。设计过程中优先考虑了零件的加工可行性，所有转角处均设置了适配机加工的工艺圆角，孔位的排布避开了应力集中区域，壁厚保持均匀过渡，避免铸造或机加工过程中出现变形、缩孔等缺陷，同时通过半透明的渲染效果直观展示内部流道的走向，方便后续的工程图导出、热仿真分析以及加工工艺编制，整个模型的特征树逻辑清晰，参数可编辑，可根据不同规格的喷射机功率需求快速调整尺寸参数，完成同系列不同型号燃烧室的快速变型设计。
