紧凑型便携数码相机外观结构三维设计

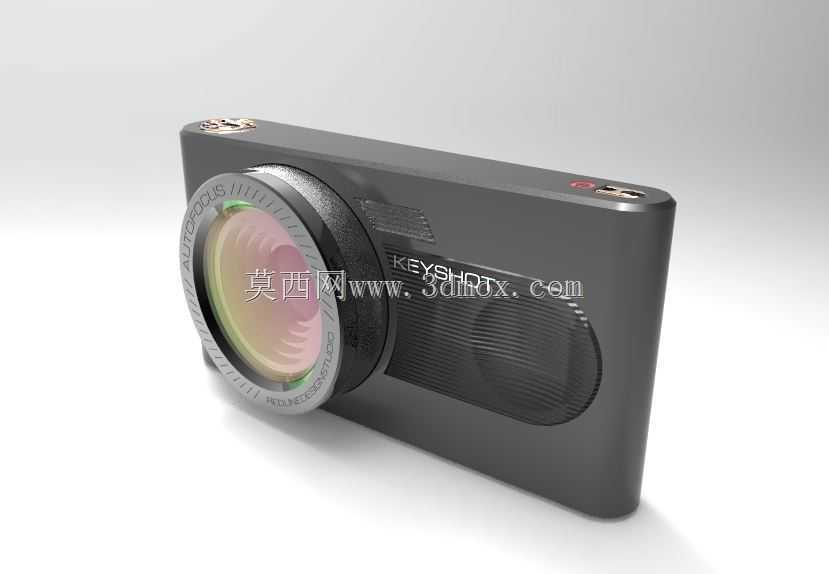

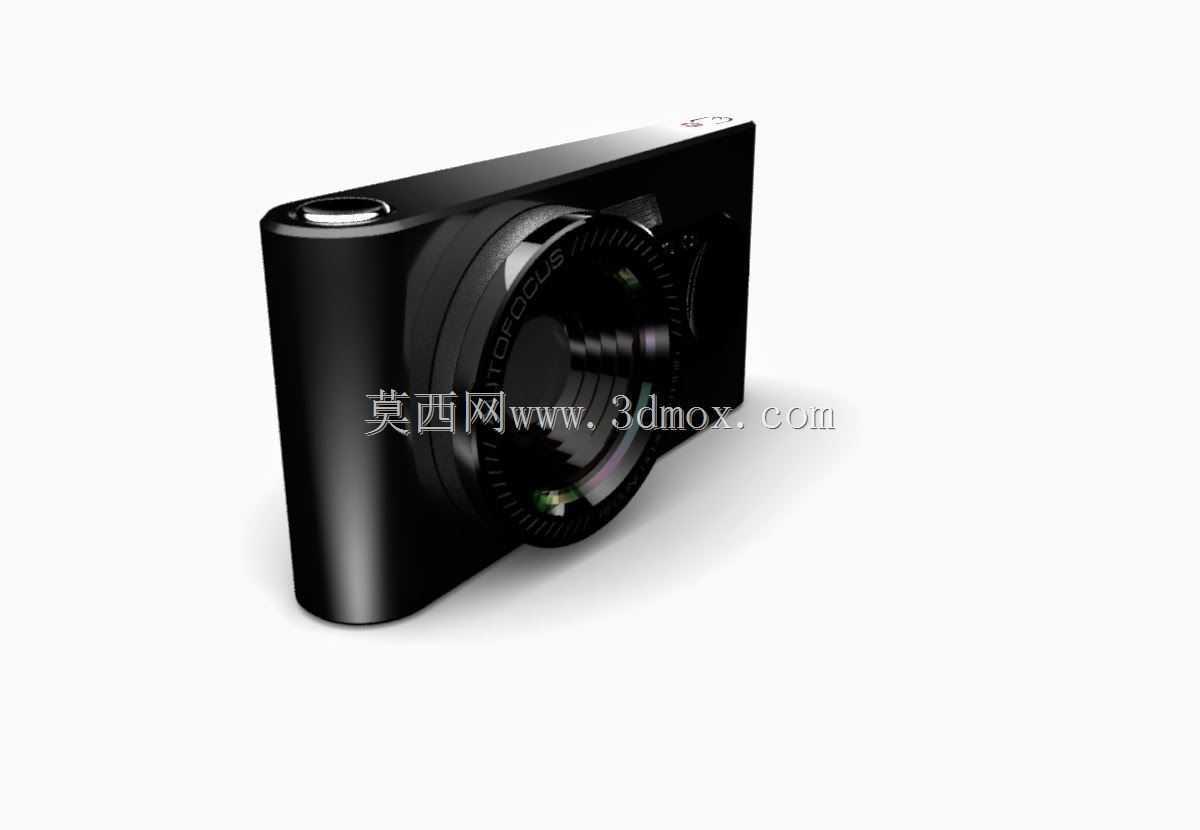

　　这款紧凑型便携影像采集设备的三维结构设计，核心围绕日常随身影像记录的使用场景展开，在有限的机身空间内完成光学成像模块、操控按键、握持结构的合理排布，兼顾手持操作的人机交互合理性与外观的简洁一体化质感。从实际使用场景来看，这类设备主要面向日常随拍、旅行记录、街头影像采集等轻量化使用需求，用户对设备的核心诉求集中在便携性、操作便捷性、握持稳定性三个维度，设计过程中需要在极小的机身容积内平衡各功能模块的布局冲突，避免出现结构干涉、操作误触、握持打滑等实际使用中的问题。机身整体采用一体化弧面过渡设计，边缘位置做了大圆角收边处理，没有突兀的棱角结构，单手握持时手掌贴合区域的弧度完全匹配成年人手掌自然弯曲的形态，

　　长时间持握拍摄也不会出现局部硌手的问题。机身正面的核心区域为光学镜头安装位，镜头外圈做了阶梯式凸起结构，一方面可以在镜头前组与机身外壳之间形成防护缓冲区，日常放置时镜头镜片不会直接接触放置平面造成刮花，另一方面凸起的阶梯结构也可以作为镜头装饰环的安装定位基准，装配时可以直接通过台阶面实现径向定位，减少装配过程中的调整工作量，提升量产装配效率。镜头旁侧的独立按键为核心拍摄触发按键，按键的按压行程设计为0.8mm，按压力度控制在1.2N-1.8N区间，既可以保证按压时的清晰反馈感，避免轻触误触发拍摄，也不会因为按压力度过大导致长时间按动拍摄出现手指疲劳的问题；按键表面做了微凹的弧面处理，刚好匹配指腹的自然形态，

　　盲操作时可以快速通过触感定位按键位置，不需要视线离开拍摄取景区域即可完成拍摄操作，符合抓拍场景下的快速操作需求。机身顶部的边角位置设置了挂绳安装孔位，孔位的边缘做了倒圆角处理，避免挂绳长期摩擦出现断裂的问题，孔位的内部做了加强筋结构，即使挂绳承受较大的拉扯力也不会出现机壳开裂的问题。从安装边界来看，机身整体的长宽厚尺寸控制在110mm65mm22mm区间，可以轻松放入牛仔裤口袋、小型随身包内，不会占用过多的随身收纳空间；机身外壳的壁厚设计为1.8mm，采用ABS+PC混合材质注塑成型，既可以保证外壳的结构强度，日常轻微磕碰不会出现外壳开裂变形，也可以控制整机的重量，整机带电池的重量控制在160g以内，

　　长时间挂在手腕上携带也不会产生明显的负重感。内部结构设计上，外壳的内侧设置了多组定位柱与卡扣结构，主板、电池仓、成像传感器模块都可以通过定位柱直接实现精准定位，不需要额外增加定位工装即可完成内部组件的装配，卡扣结构替代了部分螺丝固定位，既可以减少整机的零件数量，也可以让外壳的外表面没有多余的螺丝孔位，保证外观的整体简洁性。镜头安装位的内侧设置了环形的遮光筋结构，可以避免机身内部的杂光反射到传感器表面造成成像眩光的问题，提升最终的成像质量。握持区域的外壳内侧做了网格状的加强筋排布，既可以提升该区域的结构强度，手持捏握时不会出现外壳凹陷变形的问题，也不会过多增加机身的整体重量。机身侧面的接口位置做了内凹式设计，接口保护盖可以完全嵌入机身外壳内，闭合后与机身表面保持齐平，不会出现凸起勾挂衣物的问题，保护盖的连接部位采用柔性薄壁结构，反复开合也不会出现断裂的问题。在结构细节处理上，所有的外壳拼接缝隙都控制在0.1mm以内，既可以保证外观的精致感，也可以避免日常使用中灰尘、水渍从缝隙进入机身内部，提升设备的环境适应能力。按键与外壳的配合间隙控制在0.05mm，既可以保证按键按压时的顺畅度，不会出现卡滞的问题，也不会因为间隙过大出现晃动、进灰的问题。
