便携折叠式内六角扳手套组收纳结构设计

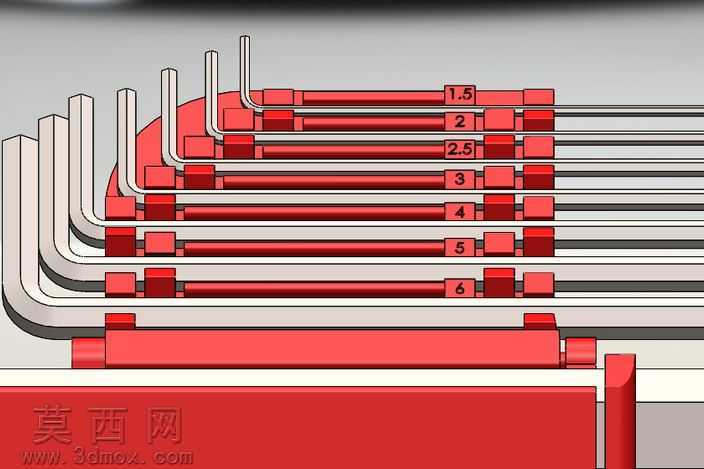

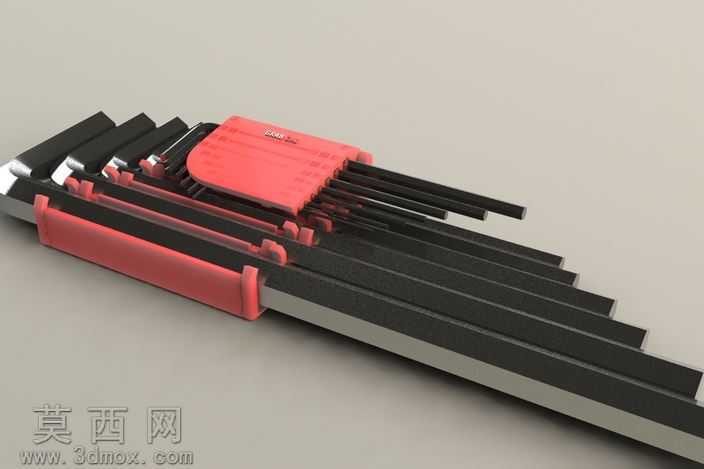

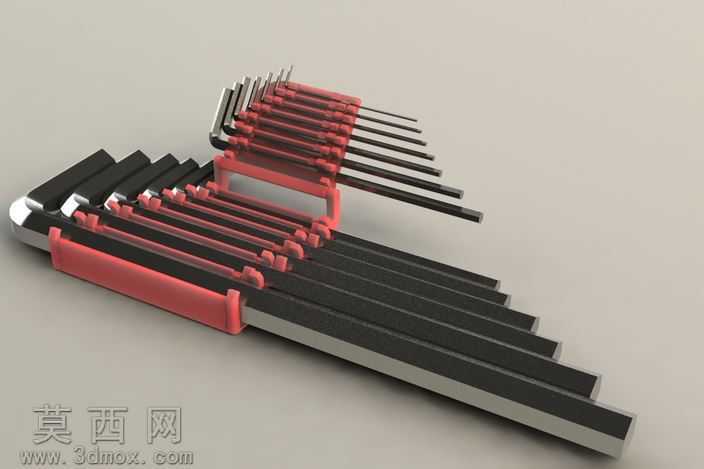

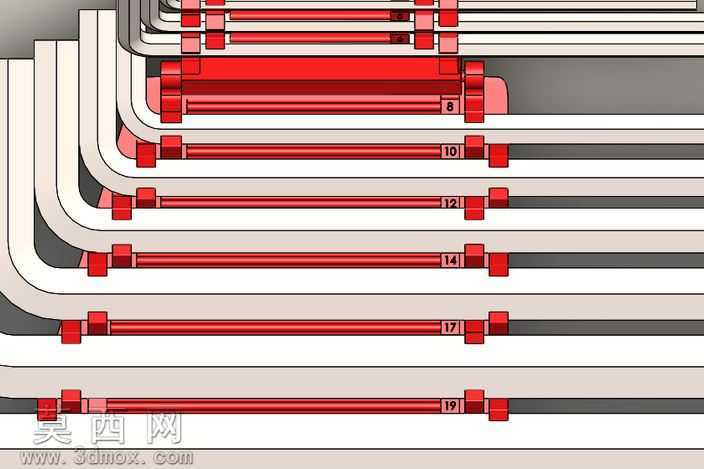

本作品为便携折叠式内六角扳手套组的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对不同规格的内六角扳手单体进行精准建模，依据公制内六角扳手的标准尺寸序列，逐一还原每根扳手的L型弯折结构、六角工作端的棱边倒角、杆身的拔模斜度，确保每款扳手的尺寸精度符合手动工具的行业规范，避免后续装配出现干涉问题。收纳架部分采用分层错位排布设计，将不同长度、不同规格的内六角扳手分为两组，短规格小尺寸扳手排布在上层收纳位，长规格大尺寸扳手排布在下层收纳位，每一个扳手的卡位都做了适配杆径的圆弧卡槽设计，卡槽边缘预留0.1mm的装配间隙，既可以保证扳手卡入后不会轻易松脱掉落，又能让使用者在取用的时候可以轻松扳出对应规格的扳手，无需额外费力抠取。材质与渲染阶段，扳手主体采用哑光磨砂金属材质，还原铬钒钢扳手的真实金属质感，对工作端的棱边做轻微的高光处理，体现金属加工后的锐利边缘效果；收纳架的握持部分采用红黑双色的硬质工程塑料材质，红色部分为受力卡位结构，做了细微的磨砂颗粒质感处理，模拟注塑件的表面触感，黑色部分为防滑握持基底，添加了细微的横向防滑纹理，提升手持使用时的摩擦力，避免沾油打滑。结构设计上充分考虑便携使用的需求，整体收纳状态为扁平长条形态，边缘做了圆弧倒角处理，不会硌伤口袋或者工具包内衬，每根扳手与收纳架的连接位置都做了限位结构，当扳手扳出到工作角度时会有明显的卡位阻尼，保证使用时扳手不会随意转动受力滑脱，收回时可以完全贴合收纳架的轮廓，没有突出的棱角。设计过程中反复调整了每根扳手的排布间距，既保证整体收纳体积尽可能小巧，又避免相邻扳手在扳出使用时互相干扰，同时在收纳架的端部预留了挂孔结构，可以配合挂绳实现悬挂收纳，适配车间、户外维修等多场景的使用需求。渲染阶段采用柔和的工作室漫反射光源，多角度展示收纳状态、展开使用状态的结构细节，清晰呈现卡位结构、排布逻辑与材质质感，让观看者可以直观理解这套便携扳手套组的设计优势与使用逻辑。
