XT60公头接插件三维结构设计

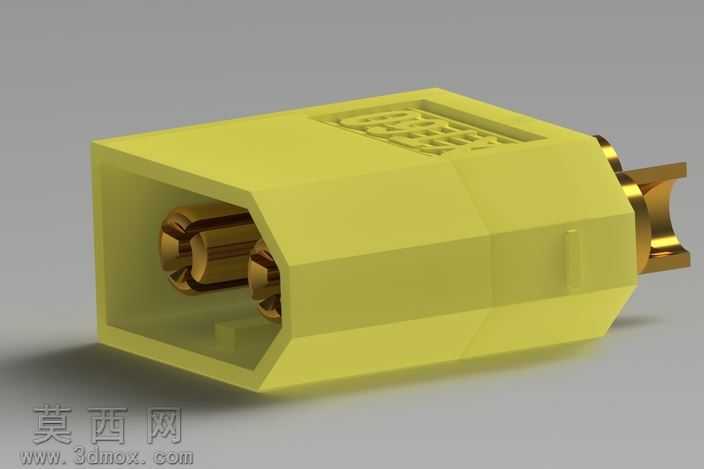

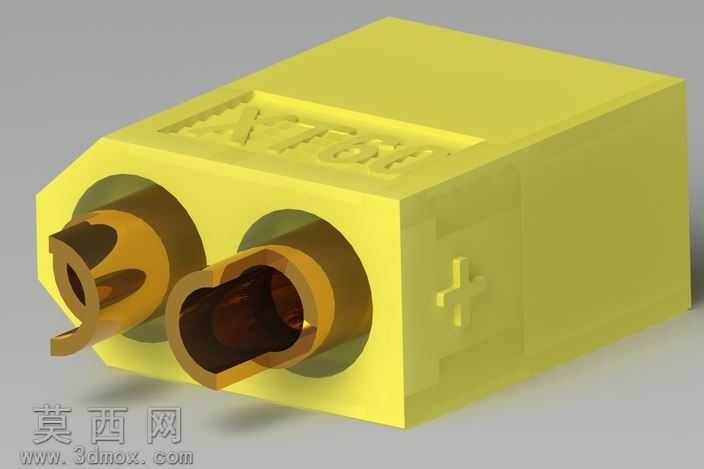

本作品为XT60公头接插件的三维参数化建模成果，建模过程严格遵循实物测绘尺寸与行业通用公差标准，完整还原该款大电流接插件的全部结构细节。建模阶段首先搭建整体装配基准坐标系，先完成外部绝缘壳体的主体轮廓构建：壳体采用六角防滑的棱柱造型，在SolidWorks软件中通过多段拉伸、拔模、倒角命令组合实现，壳体表面的品牌标识区域采用包覆特征完成凹陷纹理制作，壳体内部的定位卡槽、防呆凸筋均按照实际装配尺寸精准绘制，确保与母头对接时的导向定位精度，壳体端部的出线卡扣结构也做了等比例还原，可直观展示线材装配后的固定限位逻辑。内部导电插芯部分按照公头弹片式接触结构建模，两个圆柱形插接触头分别做了接触弹片的开槽结构还原，金属插芯尾部的焊线杯结构完整呈现，可清晰展示导线焊接后的容纳空间，插芯与绝缘壳体的装配间隙按照实际生产的配合公差设置，能够模拟真实的装配干涉检查过程。材质与渲染阶段，外部绝缘壳体赋予哑光黄色工程塑料材质，调整材质的粗糙度、漫反射参数还原尼龙材质的磨砂质感，内部金属插芯赋予黄铜金属材质，添加轻微的表面做旧质感模拟真实接插件的金属光泽，渲染时采用三点布光方案，主光源从斜上方投射突出壳体的棱角结构，辅助光源补亮内部插芯的细节，添加柔和的地面阴影提升模型的真实感。设计过程中重点考量了接插件的结构合理性：壳体的六角造型既满足插拔时的防滑受力需求，也兼顾了注塑生产的拔模工艺要求，内部防呆结构可彻底避免反插损坏的问题，插芯的接触弹片开槽结构能够保证对接时的接触压力，降低大电流通过时的接触电阻，整体模型可用于接插件结构教学、装配演示、3D打印验证以及相关电源连接方案的可视化展示，所有特征均保留建模参数，可根据实际需求调整尺寸适配不同的应用场景。
