无ABS制动系统的吉普越野车辆结构

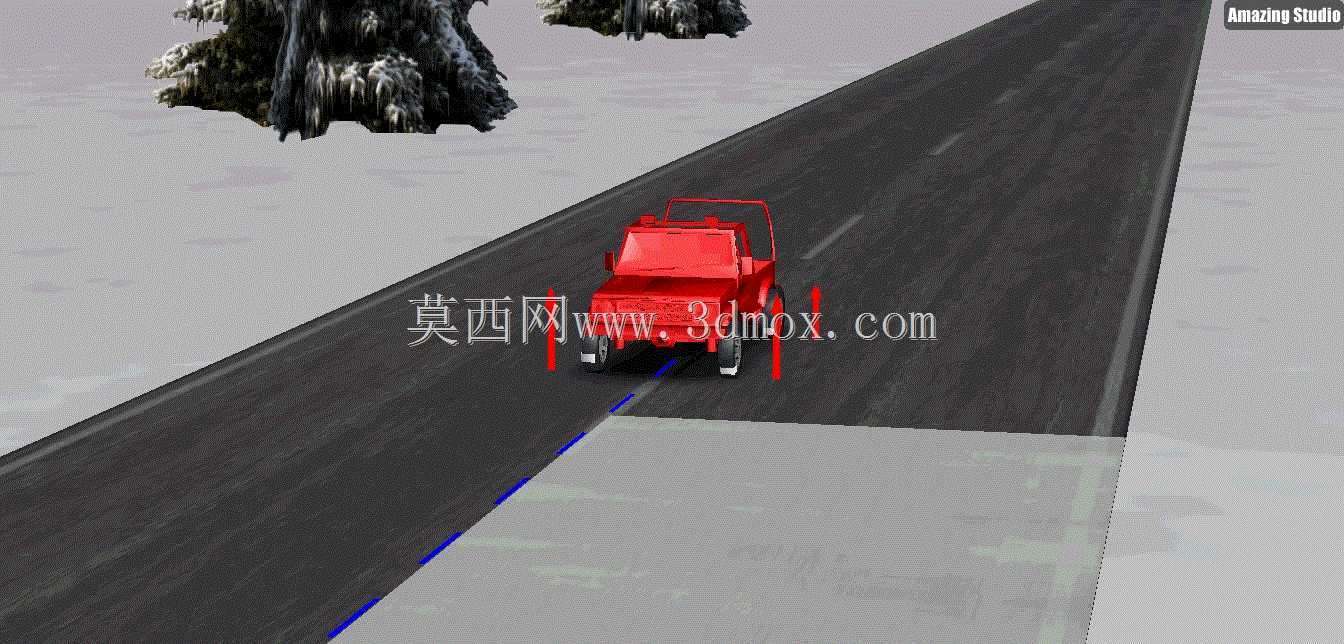

　　这款无ABS配置的吉普车型三维结构，主要面向非铺装路面越野作业场景设计，可覆盖野外勘探、林区通勤、复杂地形勤务等多种使用需求，在没有铺装硬化的泥泞、砂石、积雪路面环境下，去掉ABS系统的制动结构可以让驾驶员通过轮胎抱死滑移的操作实现更直接的车速控制，适配老款越野车型的机械操控逻辑，也能为制动系统改装、越野性能仿真分析提供完整的结构参考。从实际用途来看，该结构完整还原了硬派越野吉普的整车布局，既可以作为越野车辆底盘调校的验证载体，也能用于车辆动力学相关的运动学、动力学仿真分析，支撑制动过程、越障过程的受力模拟计算。整车的功能特性围绕硬派越野的核心需求设计，非承载式的车身框架预留了足够的底盘改装空间，

　　开放式的座舱结构适配野外作业的快速上下、装备搭载需求，外露的轮拱结构可以兼容大花纹越野轮胎的安装，在大行程悬架压缩、拉伸时不会出现轮胎与车身的干涉。设计思路上优先保障机械结构的可靠性，去掉ABS系统后，制动管路采用更直接的硬管连接布局，减少了电子控制单元、轮速传感器、液压调节模块等附加部件，整个制动回路的结构更简单，在野外恶劣环境下的故障点更少，维修保养的难度更低，适合缺乏专业维修保障的偏远区域使用。外形尺寸方面，整车轴距控制在2.4米级别，车身总宽度控制在1.7米以内，窄体的设计可以适配林区、山地的狭窄通行道路，最小离地间隙达到210毫米，能够顺利通过凸起的岩石、倒伏的树干等路面障碍，接近角、离去角分别达到38度和32度，

　　在攀爬陡坡、驶出深沟时不会出现车头、车尾托底的问题。安装边界上，底盘的悬架固定点、制动管路固定位、车身覆盖件安装位都按照实车的装配关系还原，悬架摆臂与车架的连接位置预留了标准的螺栓安装孔位，制动分泵与转向节的配合尺寸符合硬派越野车型的通用规格，后续如果需要加装ABS系统，也可以在现有制动管路的基础上，在轮边位置预留的传感器安装位加装轮速检测部件，在发动机舱的预留空位加装液压调节单元，不需要对原有车架结构做破坏性改动。整车的行走机构采用前后硬轴的悬架配置，配合钢板弹簧的弹性元件，能够承受大载荷冲击，在满载越野装备的情况下依然可以保持足够的悬架行程，轮胎的抓地力可以在崎岖路面得到充分发挥。转向系统采用循环球式的机械转向结构，

　　没有额外的电子助力模块，路面的反馈可以直接传递到方向盘，驾驶员可以更精准地感知路面附着力变化，配合无ABS的制动系统，在砂石路面可以通过点刹、抱死滑移的方式快速缩短制动距离，避免电子系统介入导致的制动距离拉长问题。车身的覆盖件采用平直的钣金造型，没有复杂的曲面结构，在野外出现磕碰损坏时，可以通过简单的钣金敲打快速修复，不需要复杂的模具更换配件。车架的纵梁采用等截面的槽型钢结构，抗扭强度足够应对交叉轴路况下的车架扭转受力，不会因为长期在恶劣路面行驶出现车架变形的问题。燃油箱、蓄电池等附属部件都布置在车架纵梁的内侧位置，在越野过程中不会被路面的凸起物剐蹭损坏，提升了整车的环境适应能力。
