超弹性橡胶密封构件有限元分析模型

　　该橡胶构件模型主要面向静密封场景的结构力学验证需求，常见于液压管路接头、气动元件腔体、化工流体输送设备的端面密封部位，这类场景下橡胶件需要在装配预紧力、工作介质压力、温度交变的共同作用下保持足够的接触应力，同时避免局部应力超过材料许用极限出现开裂、永久变形失效。从结构形态来看，该构件采用双C型嵌套的截面构型，相较于传统O型密封圈，这种非对称截面设计可以在有限的安装槽空间内获得更大的压缩变形补偿量，当装配同轴度存在小幅偏差、或者工作过程中结合面出现小幅分离位移时，橡胶体可以通过自身的超弹性变形快速填充间隙，避免密封失效。设计过程中首先需要匹配安装边界的尺寸约束，外层C型结构的外圆弧面需要与安装槽的内壁完全贴合，

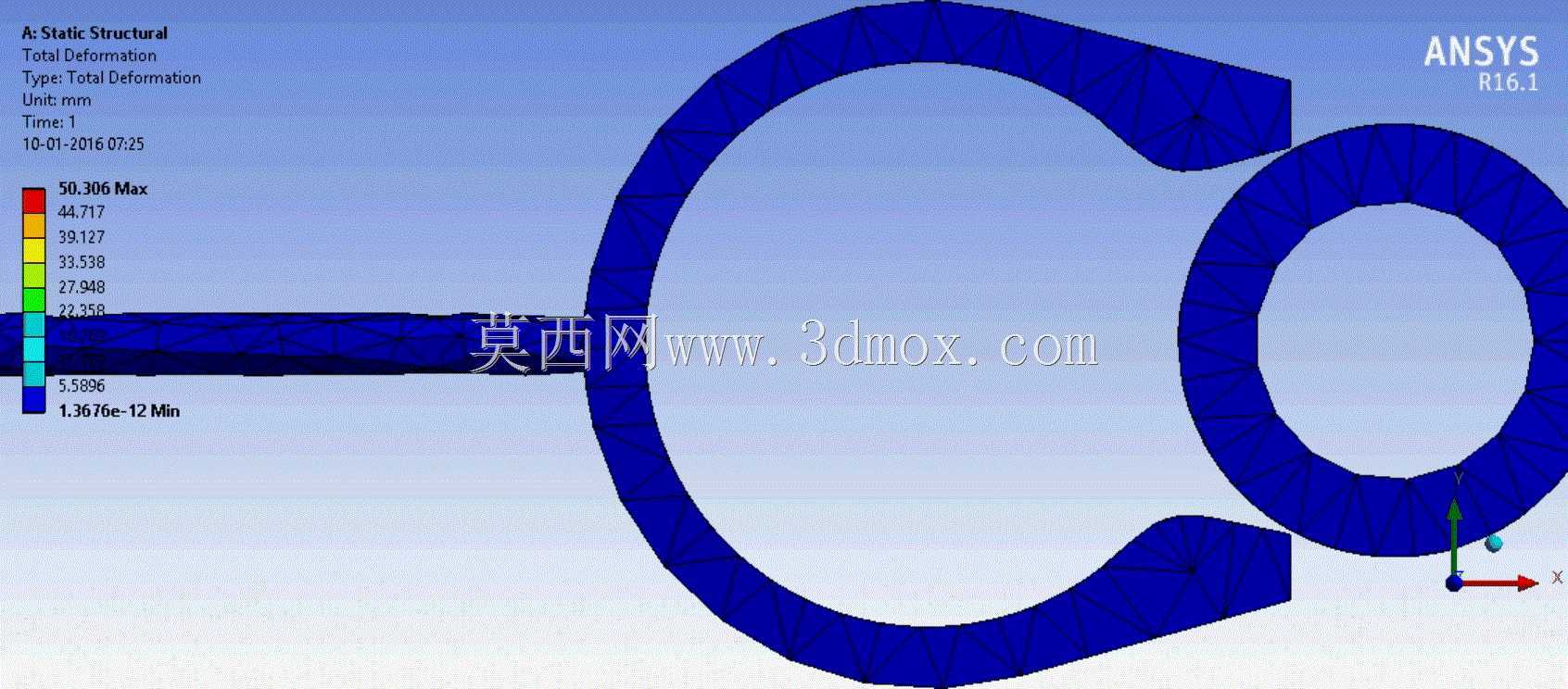

　　安装时的初始压缩率控制在15%-25%区间，压缩率过低会导致接触应力不足无法形成有效密封，压缩率过高则会使橡胶内部出现过大的剪切应力，加速材料的老化松弛。内层C型结构主要承担工作介质压力的自紧作用，当介质压力升高时，压力会作用在内层C型的内凹面上，推动橡胶体进一步向密封结合面挤压，接触应力会随介质压力升高同步增大，实现压力自密封的效果，这种设计可以在高压工况下降低对初始预紧力的要求，减少装配时的紧固件载荷。模型构建过程中针对橡胶的超弹性材料特性做了专门的结构简化，忽略了橡胶表面的微小脱模斜度、成型飞边等非关键结构特征，重点保留了截面的圆弧过渡区域、两个C型结构的连接臂尺寸，这些部位是应力集中的高发区域，从仿真变形云图可以看到，

　　连接臂与内外圆弧的过渡位置变形量梯度变化明显，是结构优化的核心区域。在实际工程应用中，这类橡胶构件的安装槽需要做R0.3以上的圆角处理，避免尖锐棱边切割橡胶体造成划伤，同时安装槽的表面粗糙度需要控制在Ra1.6以下，减少微观凹凸对橡胶表面的磨损。该模型的结构设计还考虑了橡胶材料的蠕变特性，两个C型结构之间预留了足够的变形空间，当橡胶长期受压出现应力松弛时，预留的变形余量可以补偿材料的永久变形量，延长密封件的使用寿命。针对不同的工作介质，还可以通过调整两个C型结构的壁厚比例匹配不同的硬度参数，比如在低压气体密封场景下，可以适当减薄内层C型的壁厚，提升构件的低压跟随性，在高压液压油场景下，可以适当增加连接臂的厚度，

　　提升结构的整体抗挤出能力，避免高压下橡胶被挤入结合面的间隙中造成破损。模型的网格划分采用二阶实体单元，在圆弧过渡区域做了网格加密处理，可以准确捕捉大变形下的应力分布规律，为后续的结构参数优化、材料选型提供可靠的数值依据，帮助设计人员在开模前就预判不同工况下的密封性能，减少实物试验的迭代次数，缩短产品开发周期。
