逆向工程制作相位接触塑件结构

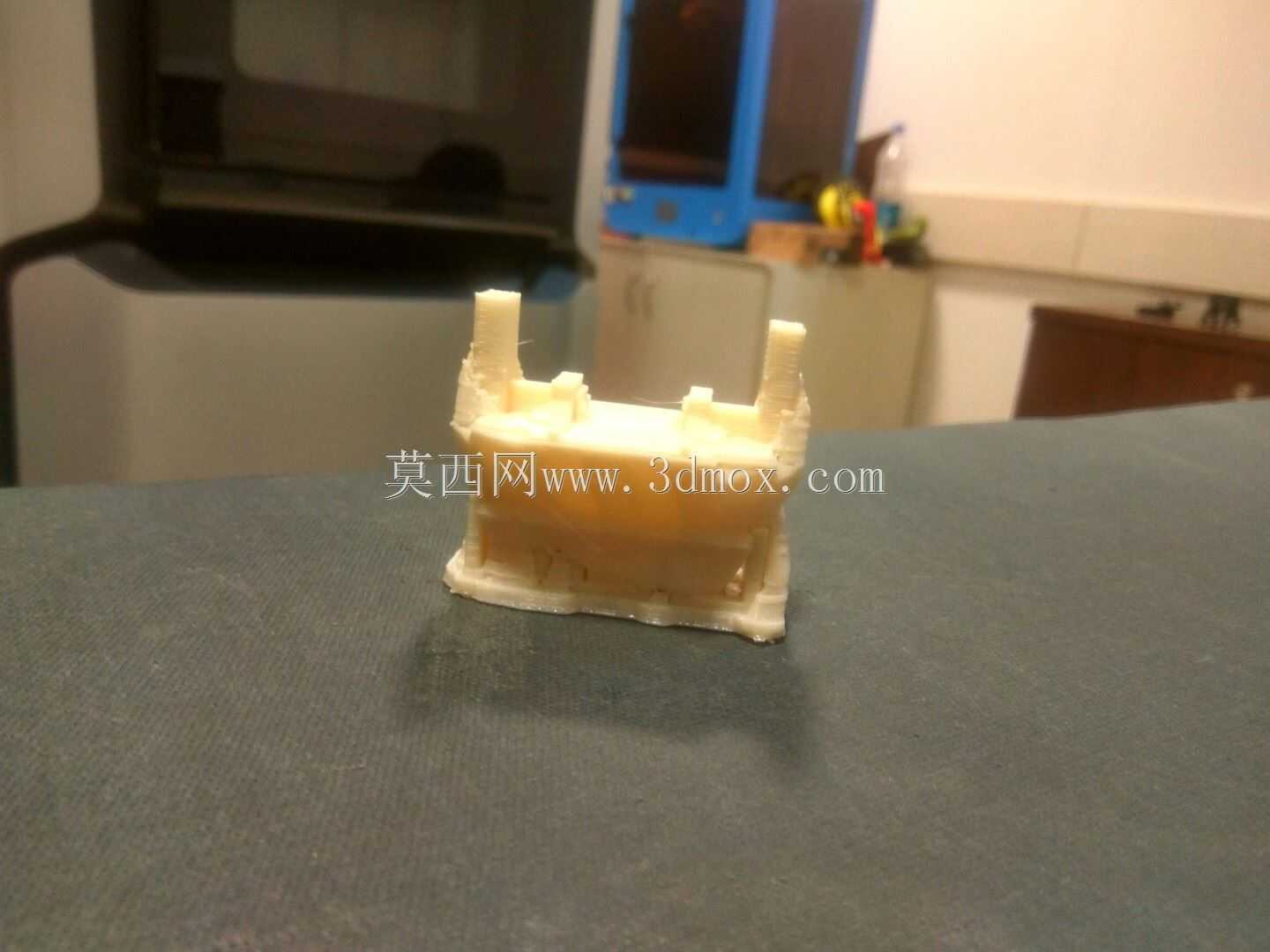

　　在低压电气控制回路的现场改造场景里，经常会遇到老旧设备配套接触组件停产断供的问题，这类相位接触塑件作为回路里实现相位对接、触点承载的核心结构件，一旦损坏缺失，整台设备的相位切换功能就会直接瘫痪，常规的备件采购往往需要等待数周的货期，很多产线根本耗不起这么长的停机时间，这时候通过逆向扫描结合快速成型的方式制作替换件，是现场运维里非常实用的应急方案。

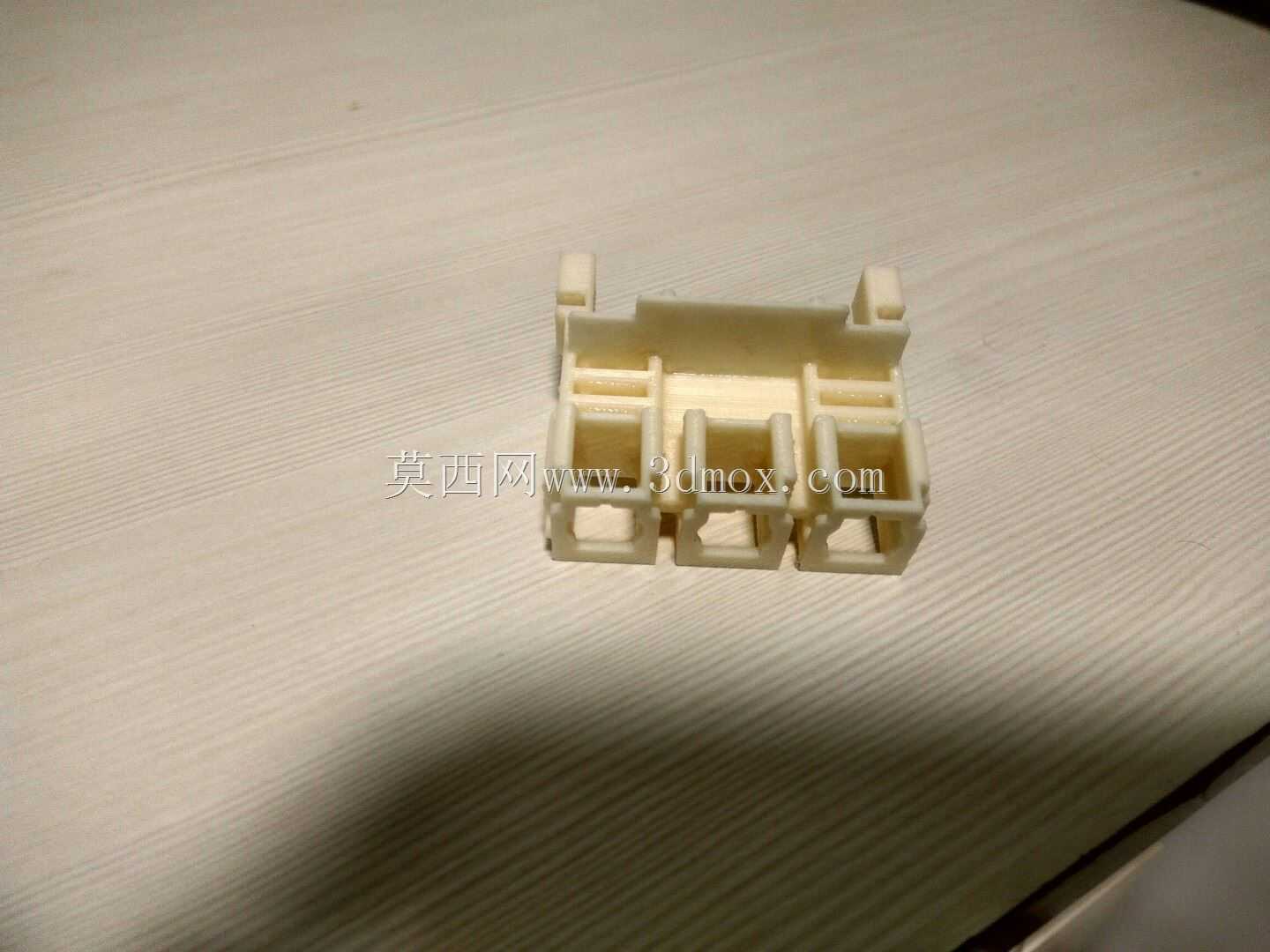

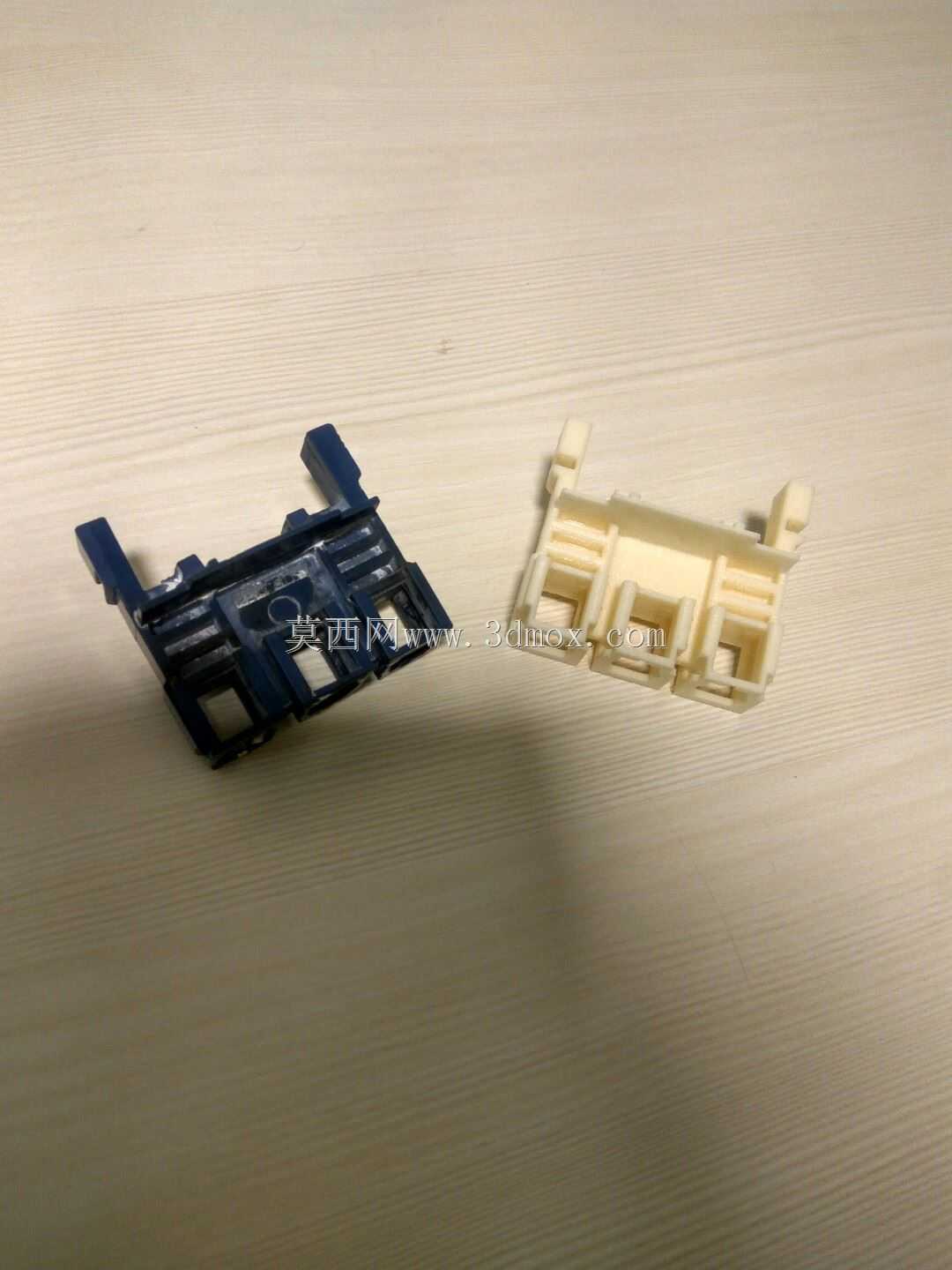

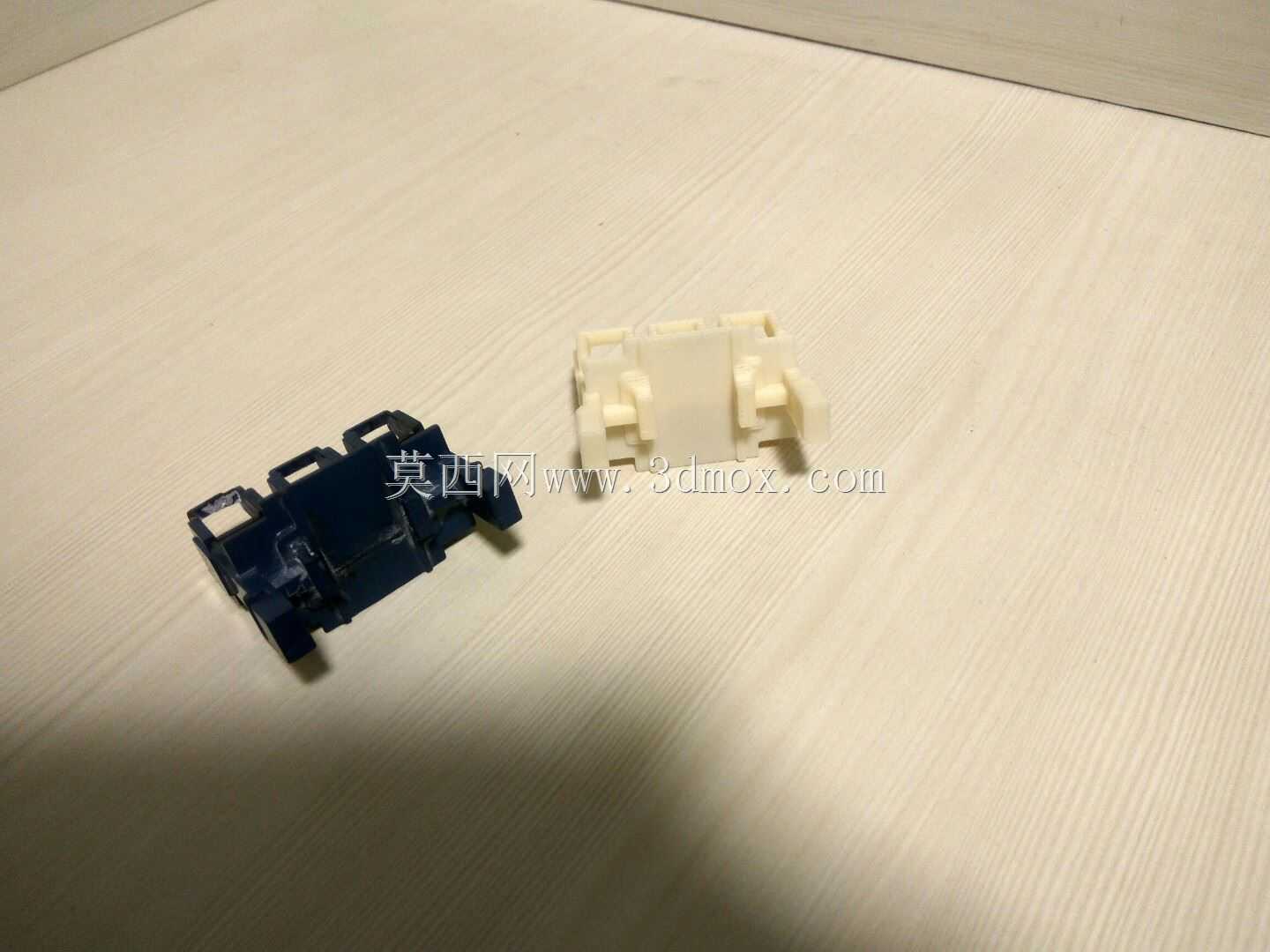

　　这套接触塑件的结构设计完全贴合原有安装位的边界要求，整体采用框架式镂空结构，一方面是为了减少成型过程中的材料收缩变形，另一方面也能在触点通断过程中留出足够的散热空间，避免长期通电后热量堆积导致塑件老化脆裂。两种不同配色的塑件分别对应不同的相位接入位，结构上做了防呆设计，侧边的卡扣凸台和定位卡槽完全匹配原有基座的安装尺寸，不需要对原有设备的安装基座做任何二次加工，就能直接替换原有损坏的零件。

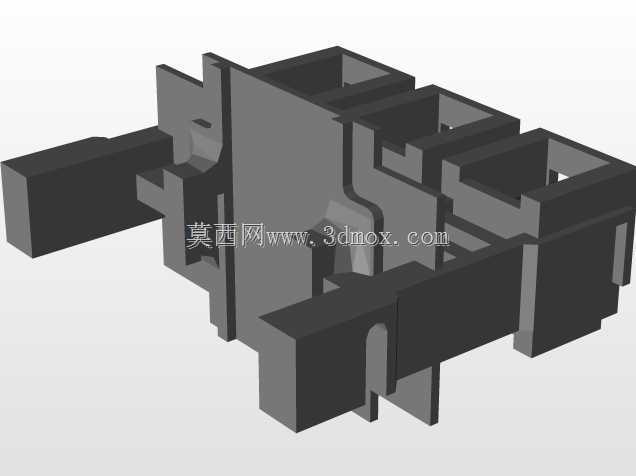

　　从结构设计的思路来看，逆向扫描获取点云数据后，首先要对扫描得到的点云做降噪处理，剔除扫描过程中因为零件表面磨损、污渍带来的误差点，尤其是触点安装位的卡槽尺寸、卡扣的配合公差，需要反复和原有零件的实测尺寸做比对修正，因为3D扫描得到的是零件使用后的磨损状态尺寸，如果直接按照点云数据建模，做出来的零件会出现配合过松、卡扣卡不紧的问题。建模过程中要特意对受力集中的卡扣根部做圆角补强，原有零件的断裂位置大多出现在卡扣根部的直角应力集中处，在不影响安装配合的前提下把根部圆角从原有的0.2mm加大到0.5mm，能大幅提升零件的抗弯折寿命，不会出现安装时一按就断的问题。

　　安装边界上，这套塑件的整体外形长度控制在42mm，宽度28mm，总高度12mm，底部的定位凸台间距和原有基座的卡槽间距公差控制在±0.1mm以内，侧边的导向滑槽和基座导轨的配合间隙留0.2mm，既能保证插拔顺畅，又不会出现安装后晃动松脱的问题。触点安装槽的尺寸严格匹配原有铜质触点片的厚度，槽内的定位筋高度做了0.1mm的凸起，触点片压入后能被定位筋牢牢卡住，不会在多次插拔对接后出现触点移位、接触不良的问题。

　　实际应用中，这类快速成型的接触塑件除了用于老旧设备的备件替换，也可以用于新设备开发阶段的结构验证，不需要开模就能直接装到样机上做装配测试、通断寿命测试，提前发现结构设计里的干涉问题、配合公差问题，大幅缩短新品开发的验证周期。要注意的是，3D打印制作的塑件在耐温等级上和原厂注塑件存在一定差异，长期工作的环境温度不要超过80摄氏度，如果是用于大电流回路的场景，需要选择耐温更高的成型材料，避免通电发热导致塑件变形失效。

　　在回路功能实现上，这套相位接触塑件承担的是不同相位回路的对接导通作用，塑件本身的绝缘性能要满足低压回路的耐压要求，结构上把不同相位的触点安装槽做了隔离筋设计，隔离筋的高度超过触点裸露部分2mm，能有效避免不同相位的触点之间因为积尘、凝露出现拉弧短路的问题。塑件表面的镂空槽除了散热，还能让触点通断过程中产生的电弧热量快速散出，减少电弧对塑件表面的烧蚀，延长零件的使用寿命。
