工业离心式鼓风设备结构设计方案

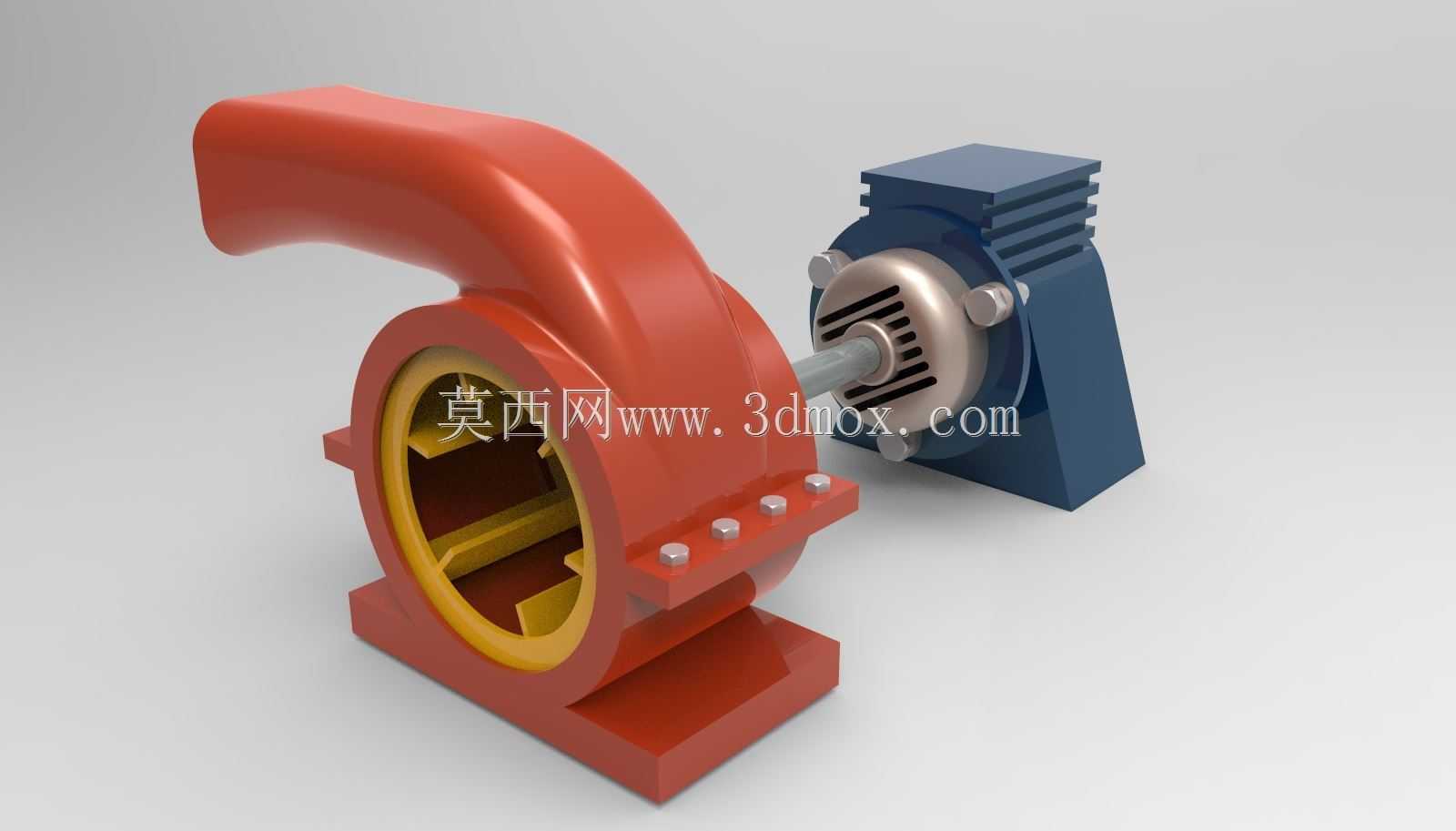

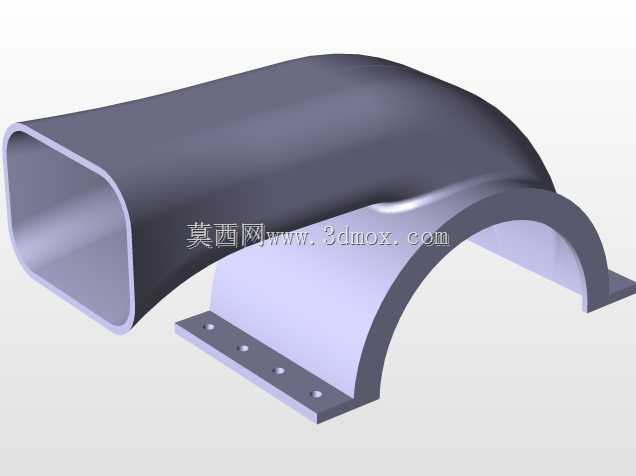

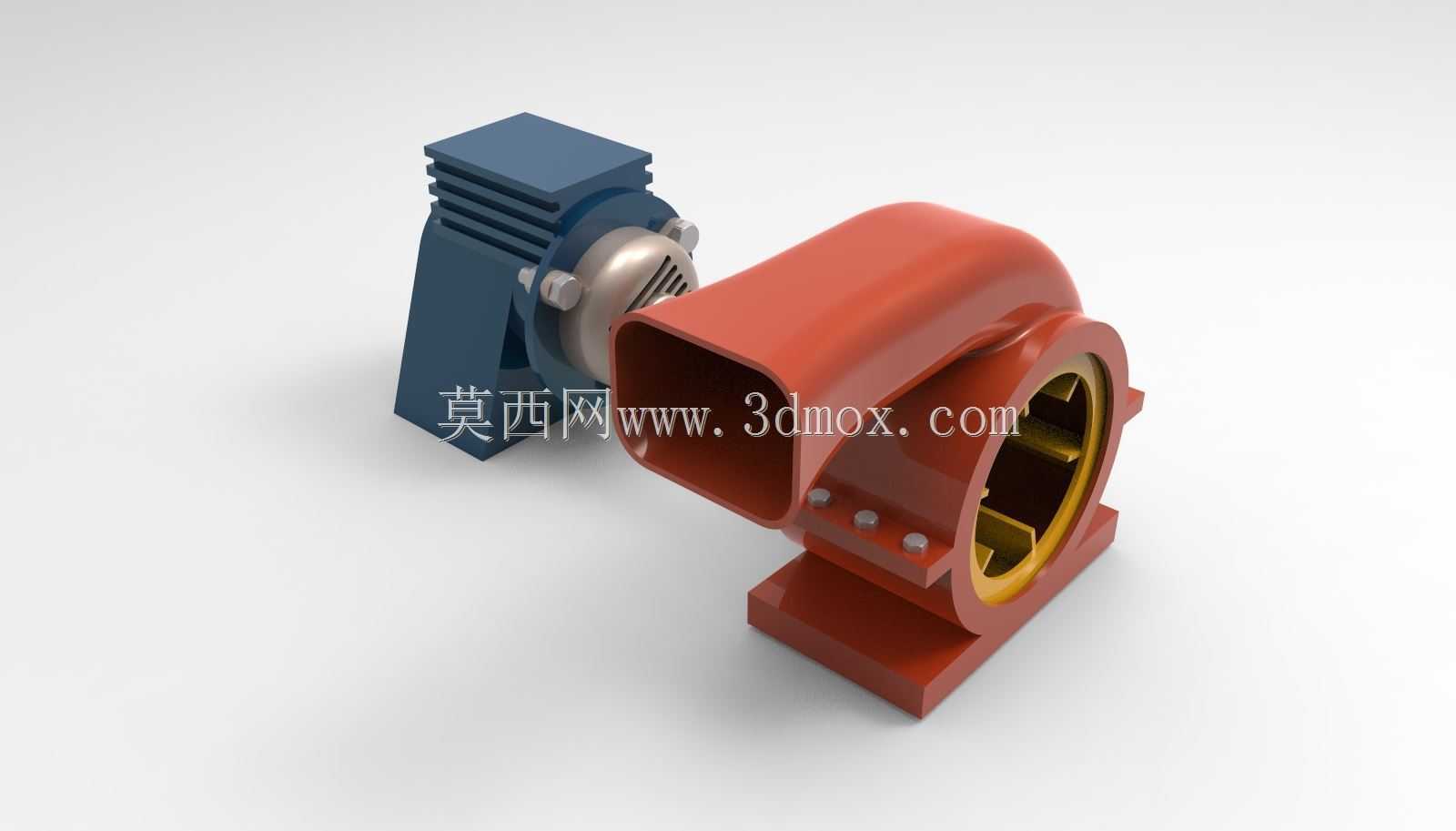

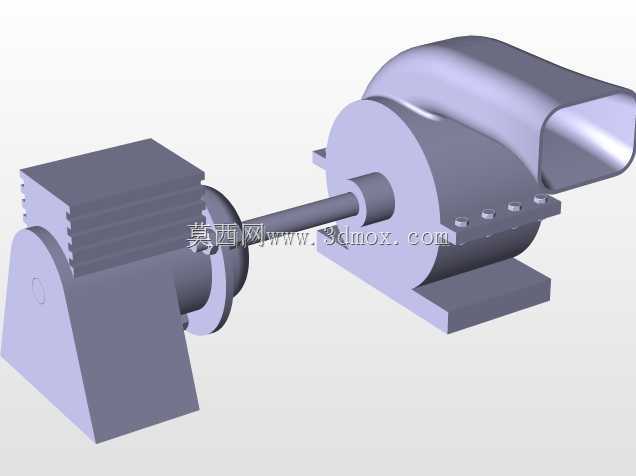

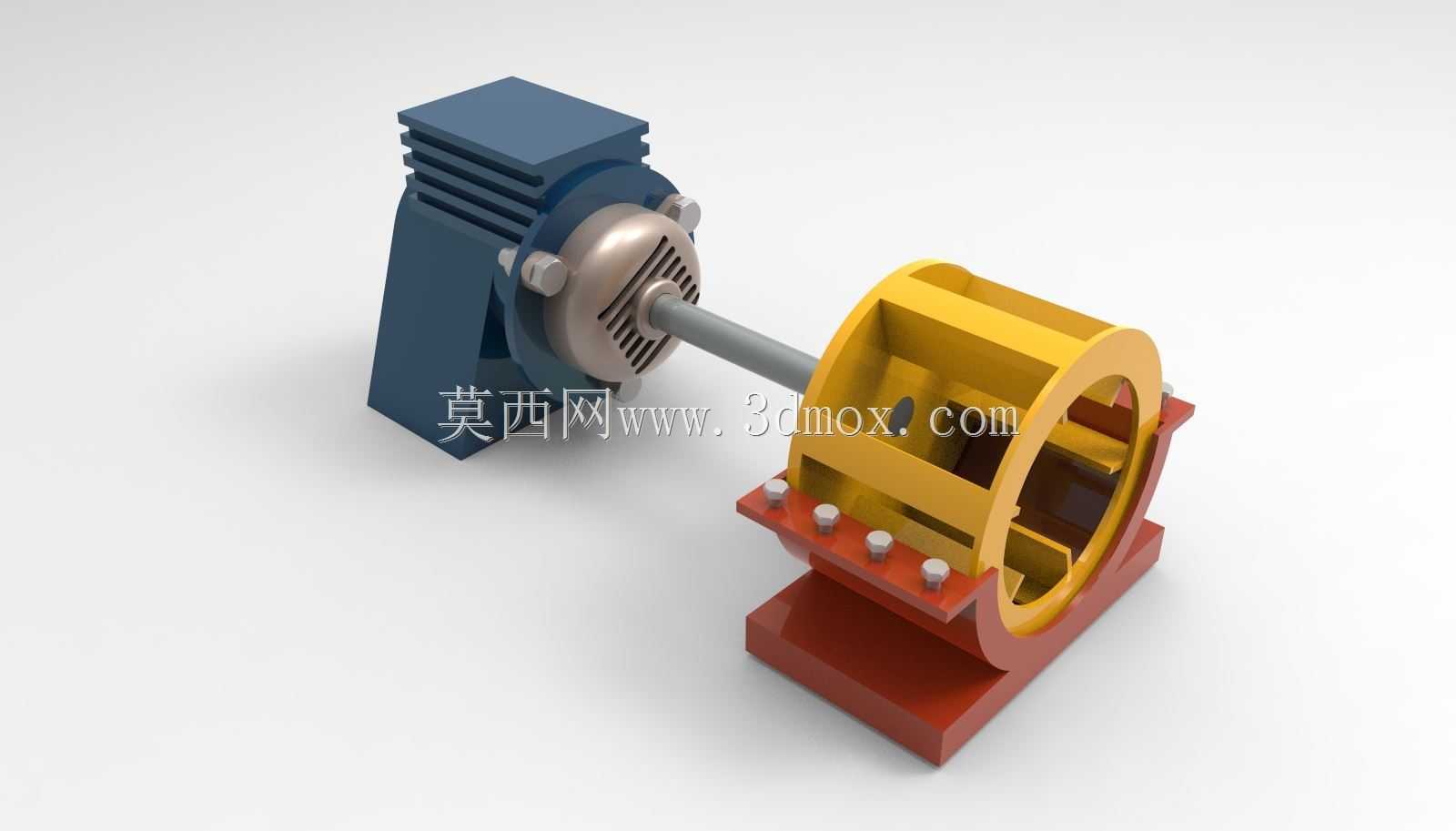

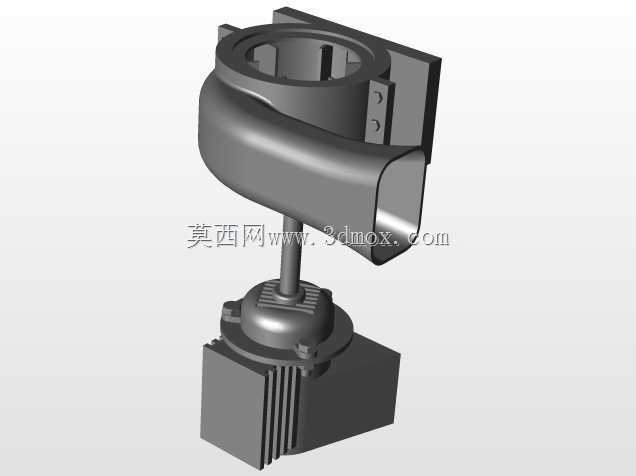

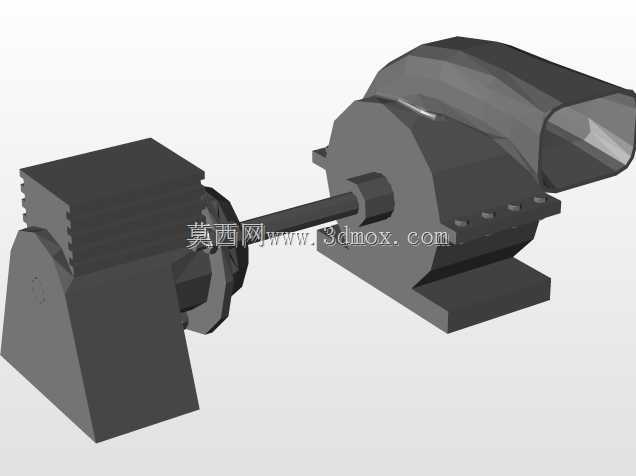

　　在车间通风换气、生产工艺送风、设备散热配套等场景中，这类离心式鼓风设备是流体输送环节的核心执行部件，和普通轴流风机不同，它能提供更高的风压，适配管路阻力较大的送风系统，比如生产线的工件吹扫、除尘系统的负压引风、小型锅炉的鼓风配风、设备机柜的集中散热等场景都能见到同结构产品的应用。从结构组成来看，这套设计包含蜗壳式流道主体、驱动连接端、安装支撑底座三个核心部分，蜗壳部分采用渐扩式流道设计，气流从轴向进入叶轮腔后，在叶轮旋转的离心作用下获得动能，再通过蜗壳的导流逐步将动压转化为静压，最终从切向的出风口送出，这种流道设计能有效降低气流在壳体内的湍流损耗，提升送风效率。驱动端采用直连式安装结构，配套的驱动单元和蜗壳主体通过止口定位配合，

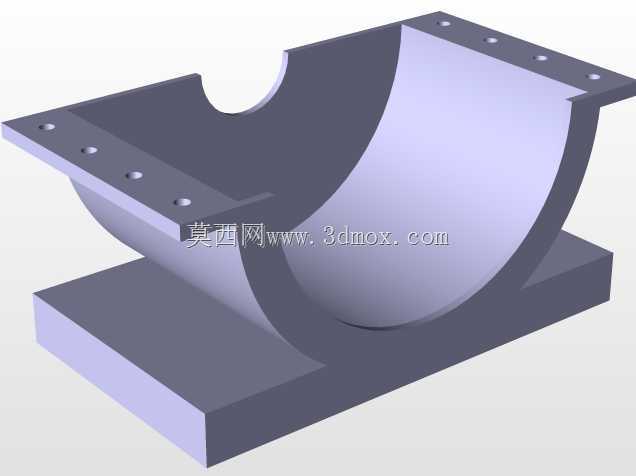

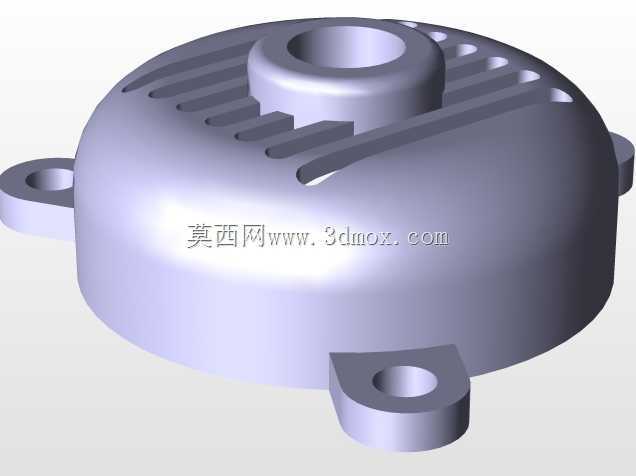

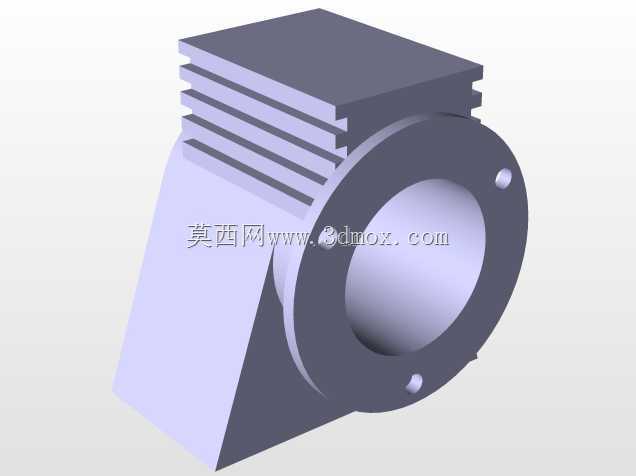

　　连接法兰上的紧固点位均匀分布，能保证运行过程中驱动轴和叶轮的同轴度，减少偏摆带来的振动和轴承磨损，连接位置的密封结构可以避免气流泄漏，同时阻挡外界粉尘进入驱动端的轴承腔，延长部件的维护周期。安装底座采用一体式承托结构，和蜗壳主体、驱动端的支撑位置做了加强筋过渡，底座上预留的安装孔位可以适配不同规格的地脚螺栓，安装时需要保证底座的水平度，避免运行时因基础不平产生附加振动，设备的安装边界需要预留足够的检修空间，尤其是驱动端的接线和维护位置、出风口的管路连接位置，要避开周边的管线和结构件，方便后期的叶轮清理、轴承润滑等日常维护作业。设计过程中首先要确定额定工况下的风量和风压参数，根据参数匹配叶轮的直径、叶片的型线和蜗壳的型线，

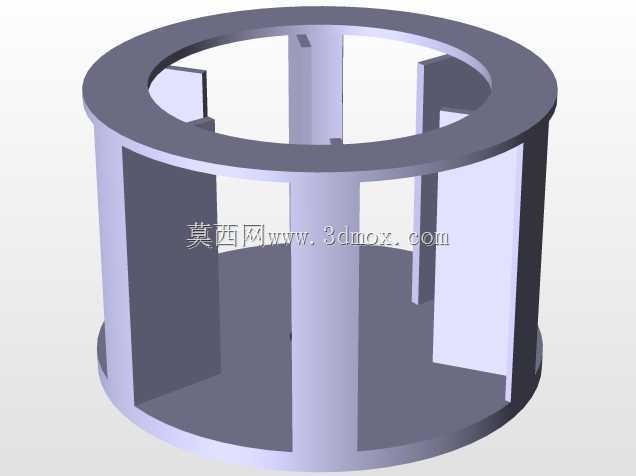

　　叶轮和蜗壳内壁之间的间隙要控制在合理范围，间隙过大会导致气流回流降低效率，间隙过小则容易因为加工装配误差或者运行热膨胀出现刮蹭故障。蜗壳的壁厚选择要兼顾结构强度和振动抑制，太薄的壳体在运行时容易受气流激振产生共振噪音，太厚则会增加不必要的材料成本，壳体外部的加强筋布置要对应流道内的压力分布区域，在风压较高的蜗舌位置做局部加厚处理，避免长期受压出现结构变形。出风口的法兰尺寸要匹配常规的通风管路标准，方便现场安装时直接对接风管，不需要额外做转接件，进风口位置的导流结构可以优化进气气流的流态，减少进气阻力，降低进气端的涡流噪音。在实际选型应用中，需要根据管路系统的阻力曲线匹配设备的运行工况点，避免设备在偏离高效区的工况下长期运行，

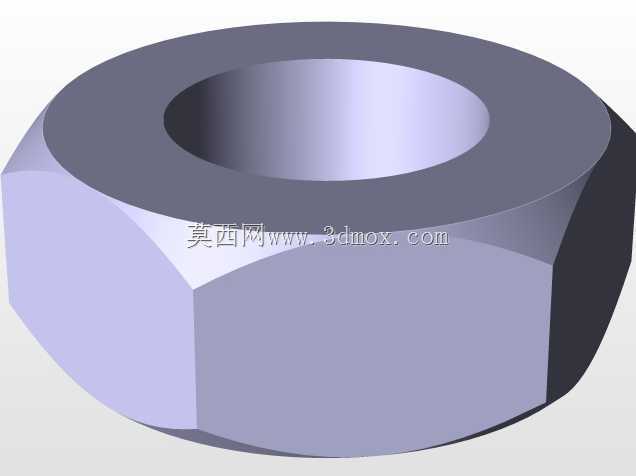

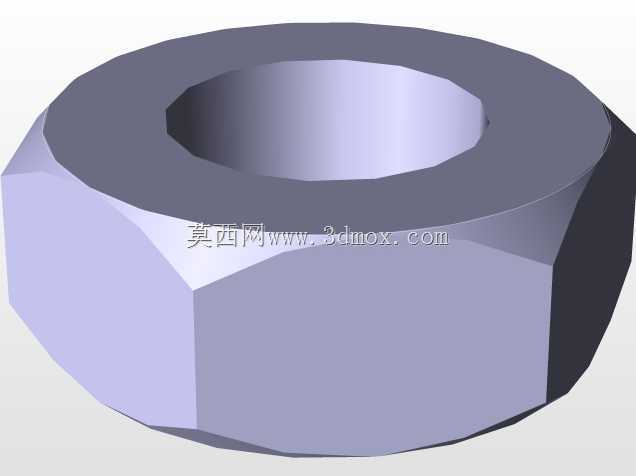

　　否则不仅会增加能耗，还会导致设备振动加剧、使用寿命缩短。这套结构的设计充分考虑了工业场景下的安装适配性和运行可靠性，各个连接部位的紧固件规格统一，方便维护时的工具通用，外露的部件都做了圆角过渡，避免安装维护过程中出现磕碰划伤，整体结构紧凑，占地面积小，适合在空间有限的设备配套场景中使用，不需要复杂的安装基础，只要基础平面有足够的承载能力就能完成固定安装。
