24英尺栏板货运卡车车体框架结构设计

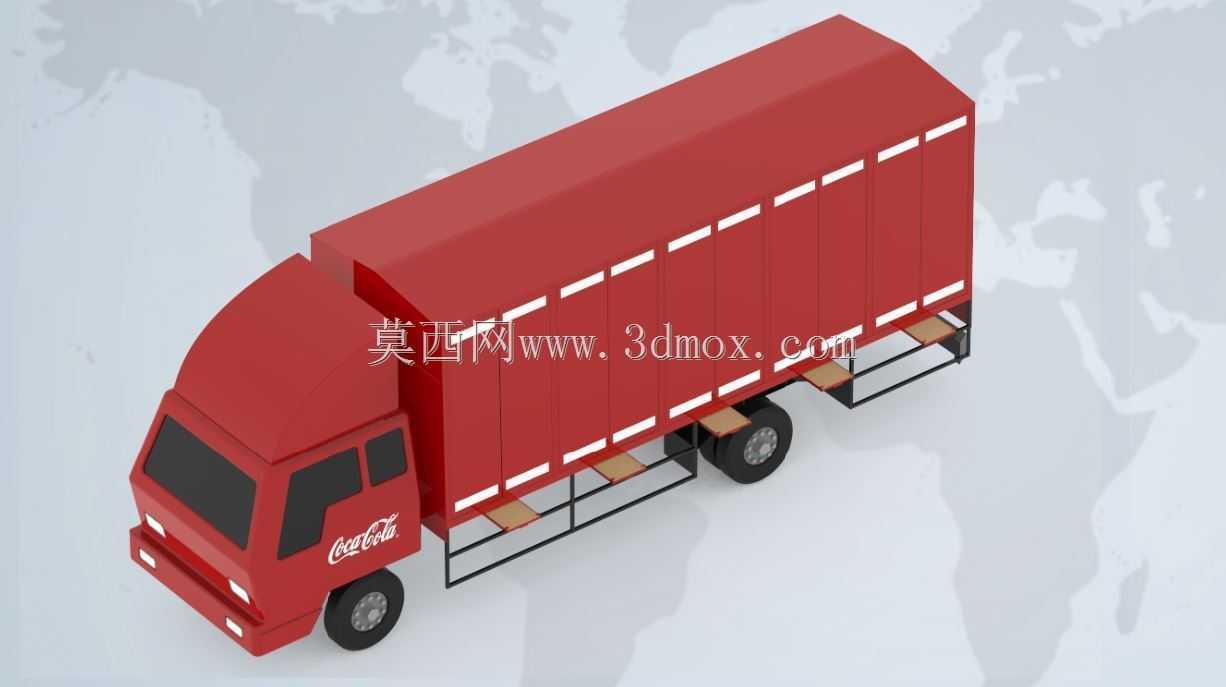

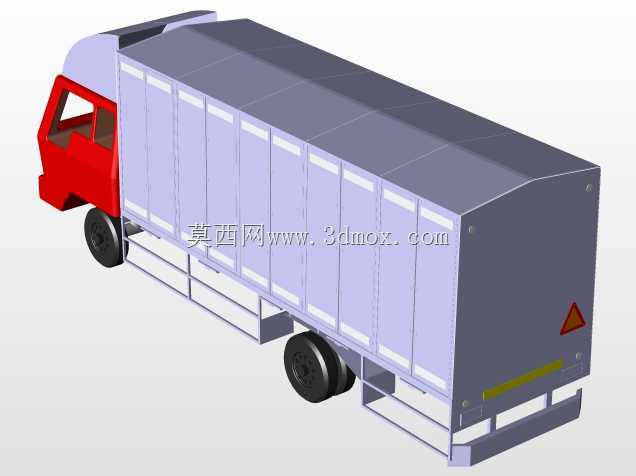

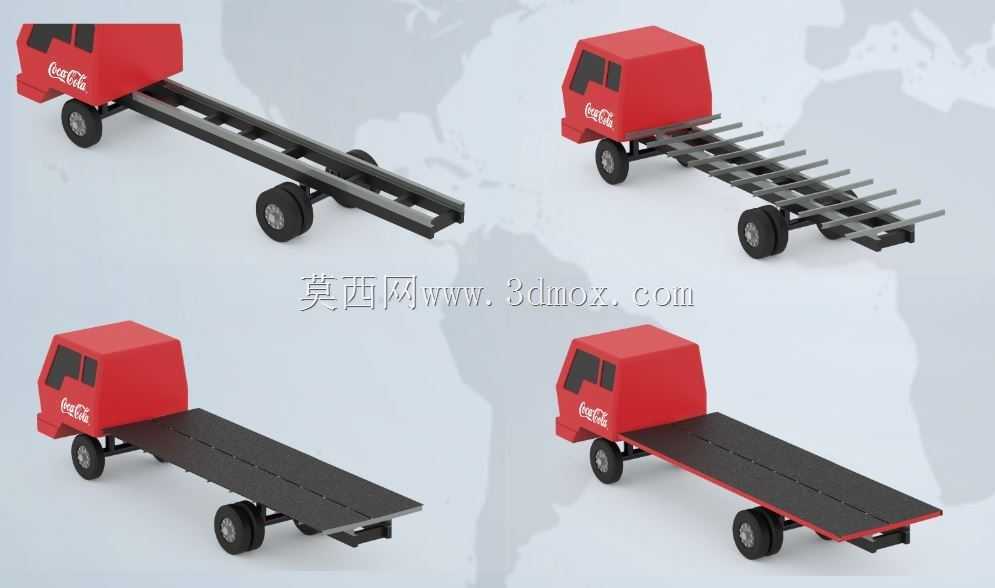

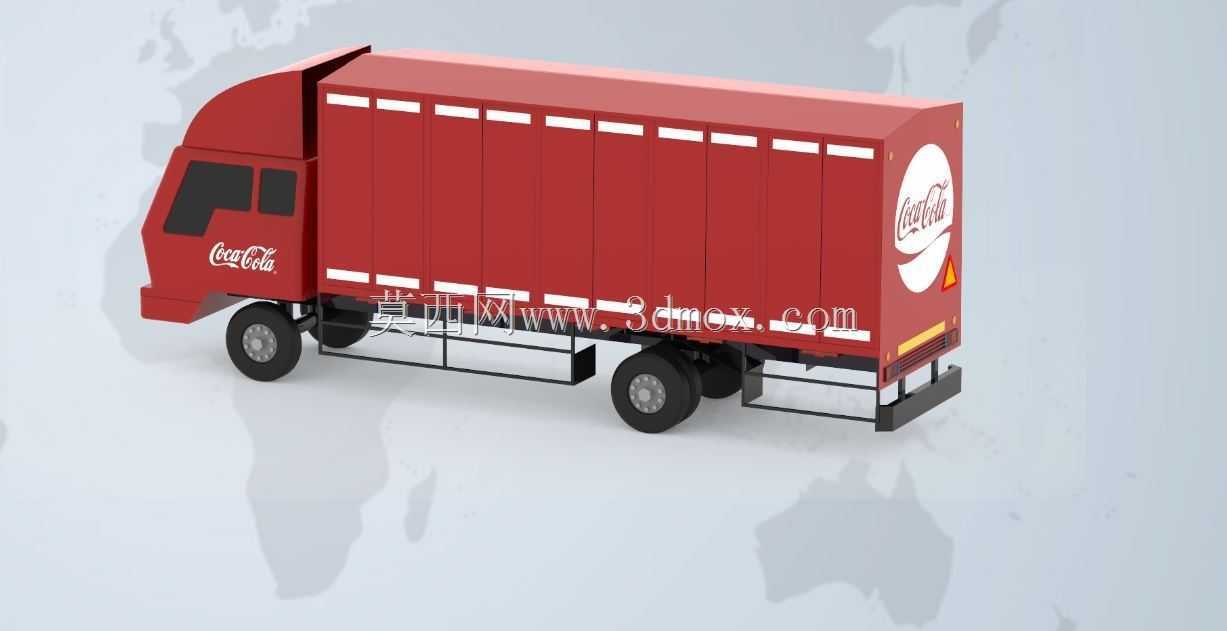

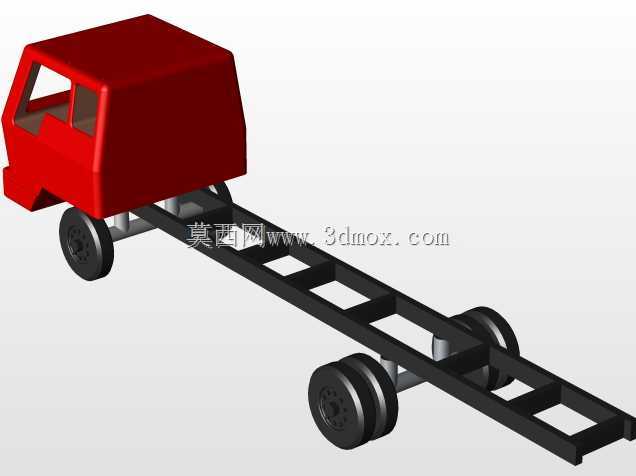

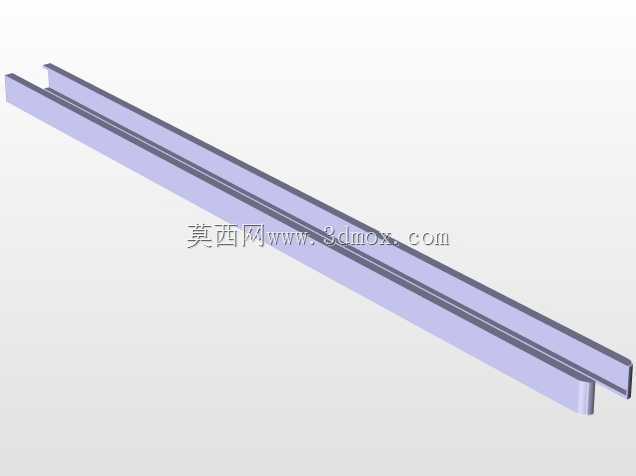

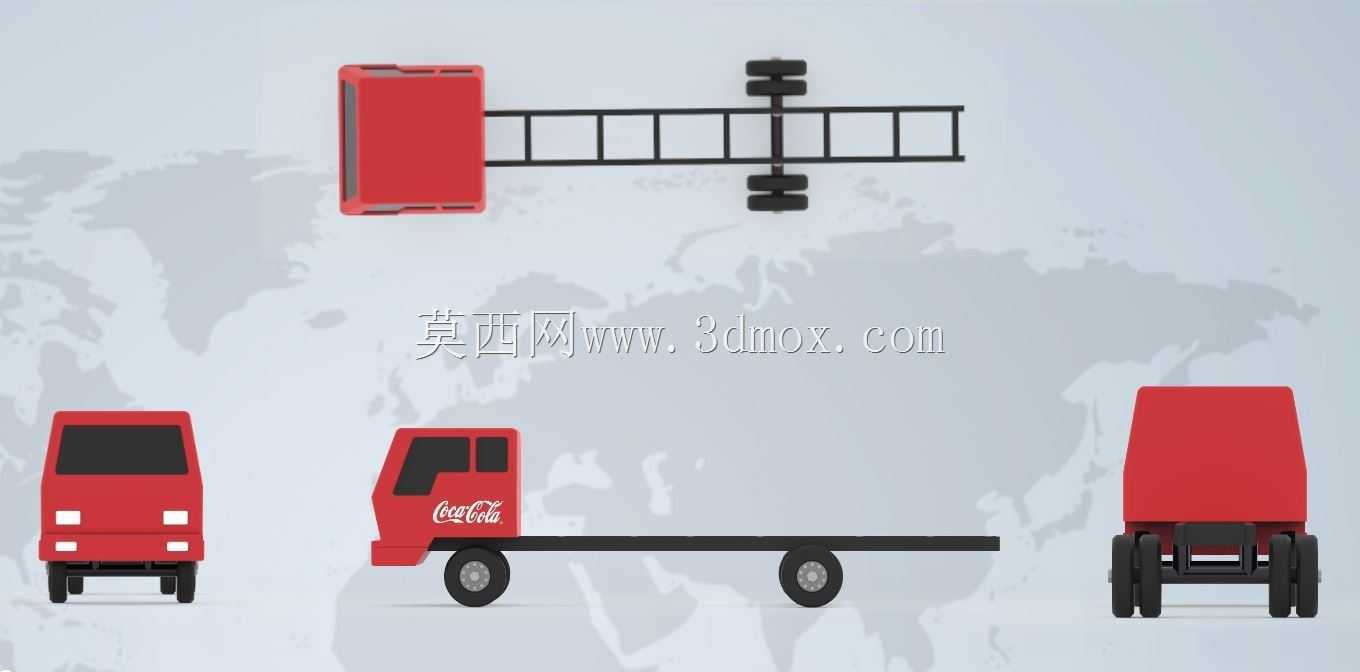

　　该模型还原了城市及中短途干线配送场景下常用的栏板式货运卡车车体结构，这类车型广泛应用于快消品、建材、农副散杂货物的运输作业，尤其是在城市末端配送、厂区内部周转、城际零担货运场景中，栏板结构的装卸便利性远高于封闭厢式车型，可适配叉车、人工、吊装等多种装卸作业模式，适配不同包装形态的货物装载需求。模型完整呈现了驾驶室后段的货台主结构、侧防护栏架、端部围挡以及底盘承载连接位的结构关系，没有做过度的外观曲面简化，保留了结构设计阶段需要关注的安装接口、受力构件的布局逻辑。从结构设计逻辑来看，该货台主体采用贯通式纵梁作为核心承载构件，纵梁沿车体长度方向通长布置，与底盘车架的安装支座位置完全对应，

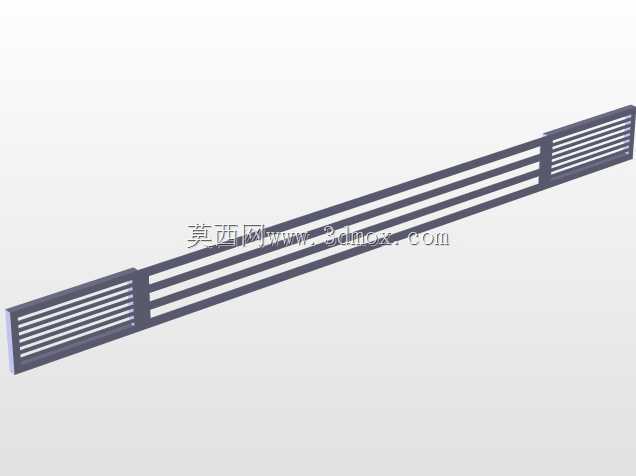

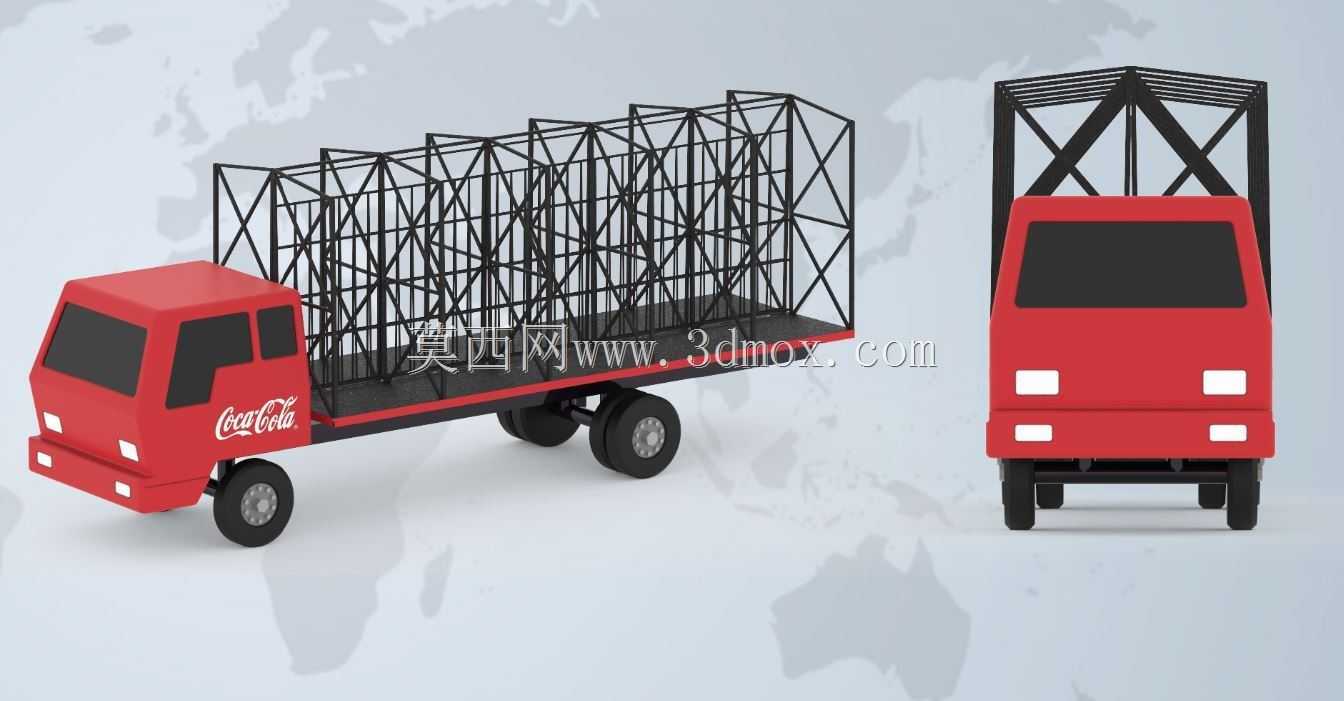

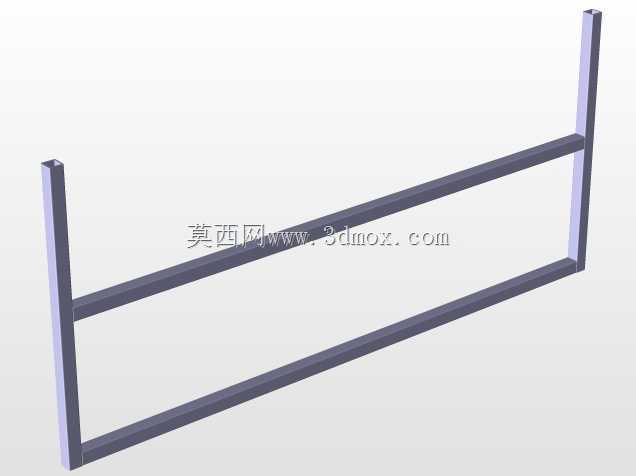

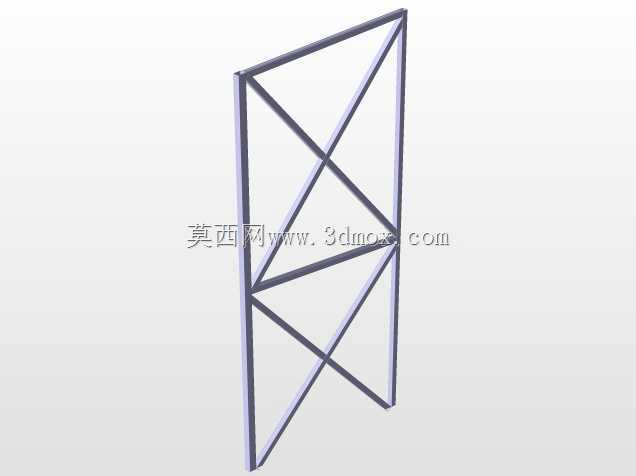

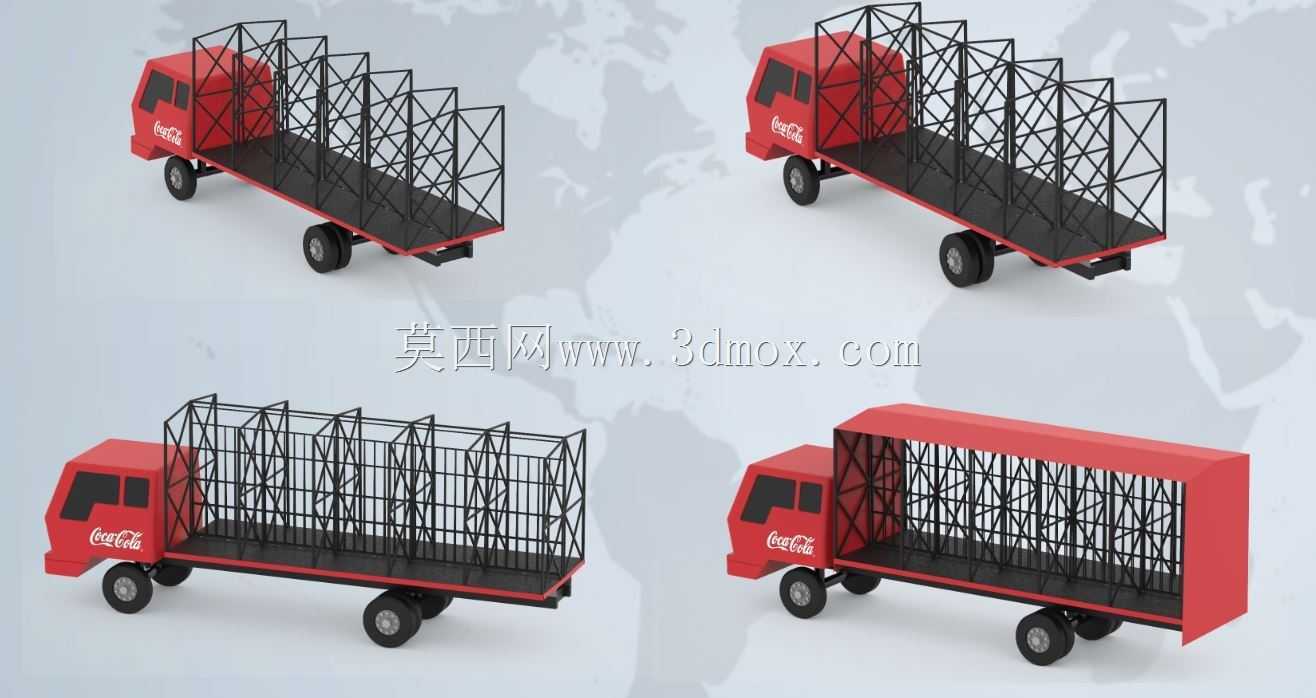

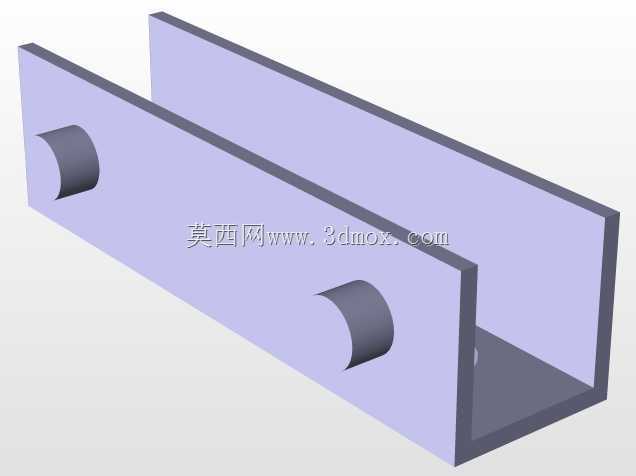

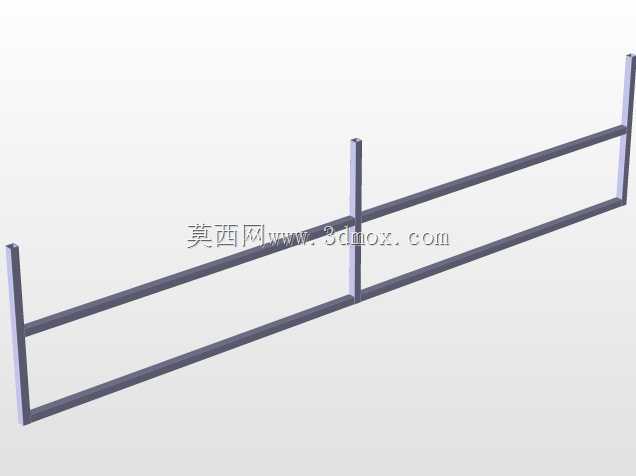

　　可直接通过U型螺栓或者连接支架与二类底盘的车架大梁固定，不需要额外做复杂的转接结构，降低了上装改装的适配难度。货台台面采用防滑承载面板铺设，面板下方布置等间距的横向支撑梁，将台面载荷均匀传递到两侧纵梁上，避免局部载荷集中导致的台面变形，即使是集中载荷的货物堆放，也能保证台面的平面度，不会出现局部凹陷影响货物堆放稳定性。侧部的栏架采用空间桁架结构设计，由竖向立杆、横向连接杆以及斜向支撑组成三角形稳定结构，相比传统的板式栏板，桁架结构在保证侧挡防护强度的前提下，大幅降低了上装的自重，减少了车辆的整备质量，间接提升了额定载质量，同时通透的桁架结构不会遮挡驾驶员的侧后方视野，行车过程中可以更清晰观察到货台侧方的情况，降低转弯、

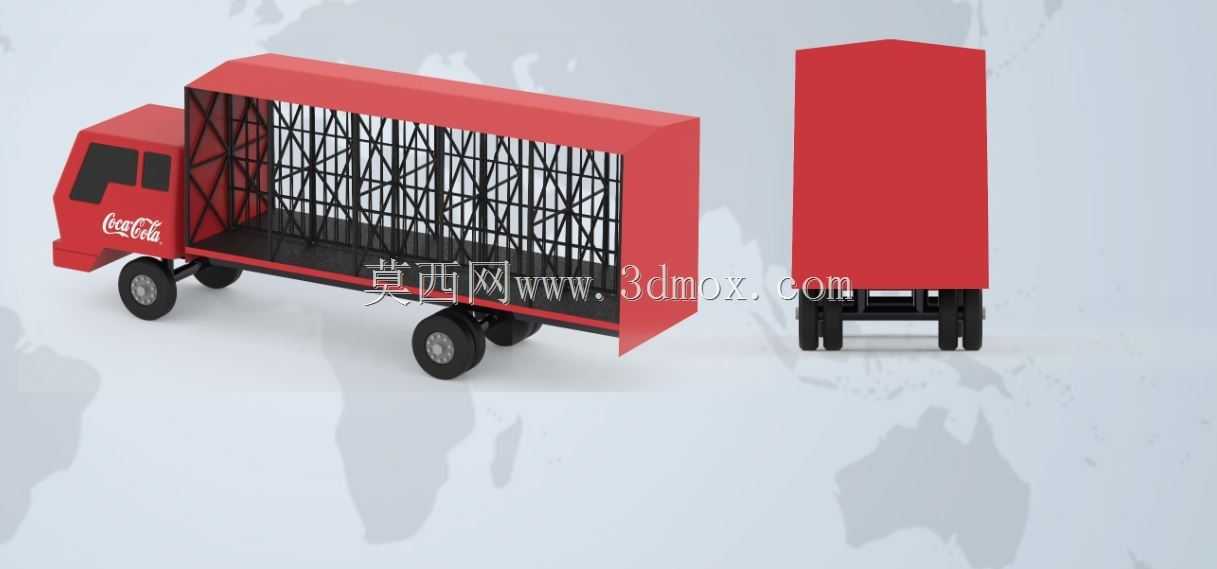

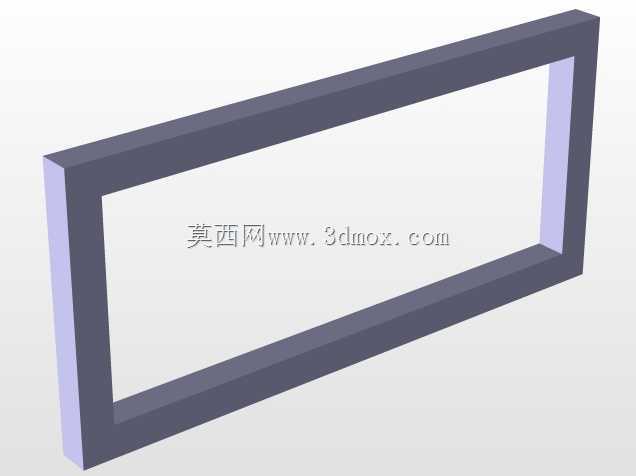

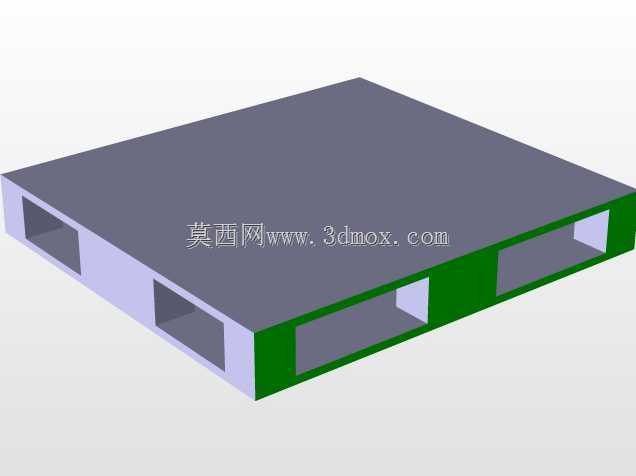

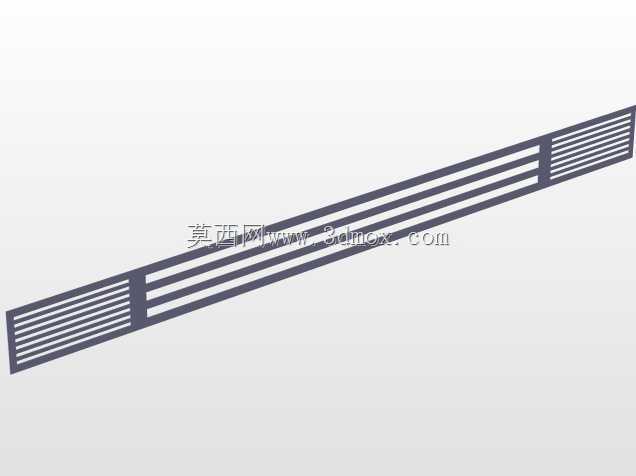

　　变道时的视野盲区风险。栏架的竖向立杆底部与货台边梁采用铰接式连接结构预留，实际生产中可根据需求做成可翻转或者可拆卸结构，当需要装卸超宽货物或者使用叉车从侧面整托装卸时，可以将侧栏架放倒或者完全拆除，拓展装卸作业的操作空间，不需要额外吊装设备辅助即可完成大尺寸货物的装卸作业。货台前端与驾驶室后方设置了端部防护围挡，围挡高度与侧栏架保持一致，一方面可以避免紧急制动时货物向前滑移撞击驾驶室后部，保障驾乘人员的安全，另一方面也可以作为货台前端的货物限位结构，减少货物在运输过程中的前后窜动。模型的尺寸边界严格遵循24英尺货运卡车的上装规范，货台内宽适配标准货运托盘的摆放尺寸，可并排容纳两个标准1200mm*1000mm的物流托盘，

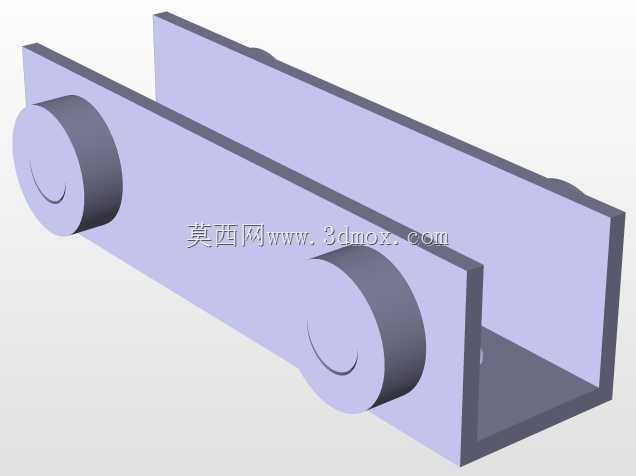

　　长度方向可满足4个标准托盘的纵向摆放，完全匹配城配零担运输的常用托盘装载需求；货台离地高度与常规二类底盘的车架高度匹配，保证装卸作业时的台面高度符合人工搬运的 ergonomic 要求，减少装卸作业的弯腰操作强度。侧栏架的高度设置在常规散货堆放的安全限位高度，既可以满足堆高货物的防坠落需求，又不会因为栏架过高导致的整车重心上移，影响车辆行驶的侧倾稳定性。底盘连接位的孔位布局参考了主流中型卡车二类底盘的安装孔距标准，预留了足够的安装调节余量，可适配不同品牌的同吨位二类底盘改装，不需要重新打孔修改纵梁结构，降低改装过程中的加工工作量。结构设计阶段充分考虑了不同工况下的受力情况，在栏架与货台边梁的连接位置、纵梁与横梁的交接位置都做了加强结构设计，避免在颠簸路面行驶、货物偏载情况下出现焊缝开裂或者构件变形的问题；桁架结构的杆件截面选型参考了同类型车型的成熟应用参数，在保证强度冗余的前提下控制杆件的壁厚，避免不必要的材料浪费。该模型可直接用于货运车辆上装改装的结构参考、课程设计的结构验证，也可以作为物流场景仿真、运输方案演示的数字化载体，帮助设计人员快速完成上装结构的方案迭代，不需要从零开始搭建基础框架结构，大幅缩短前期方案设计的周期。
