垂直支撑用带三角安装座足跡轴承结构

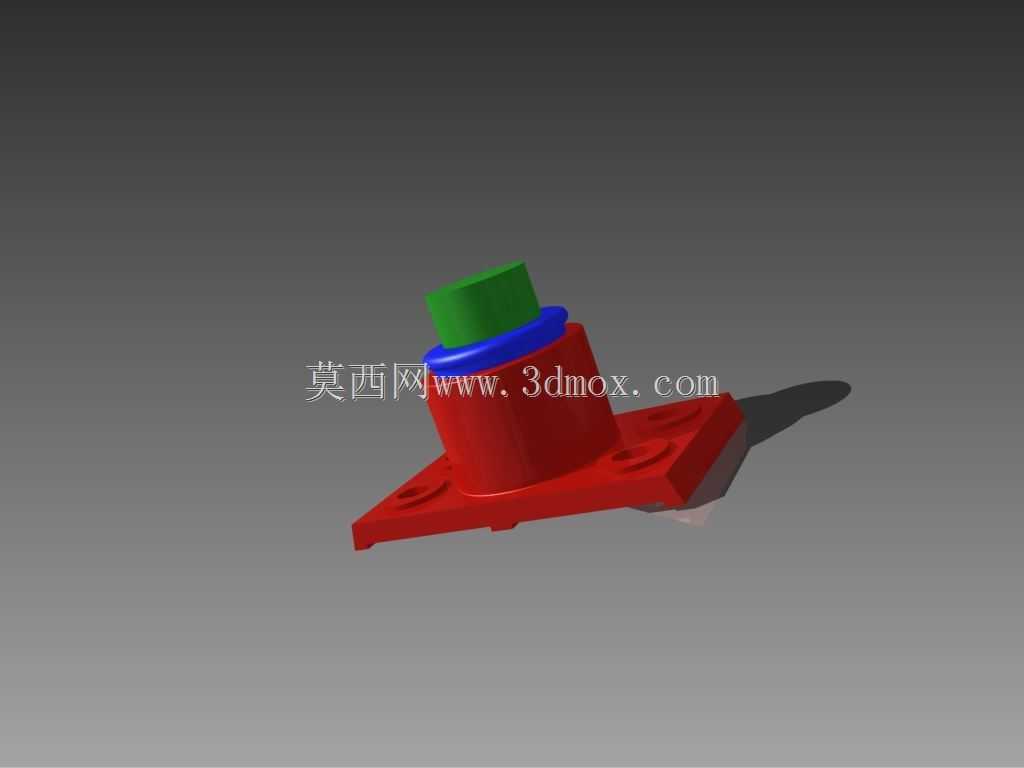

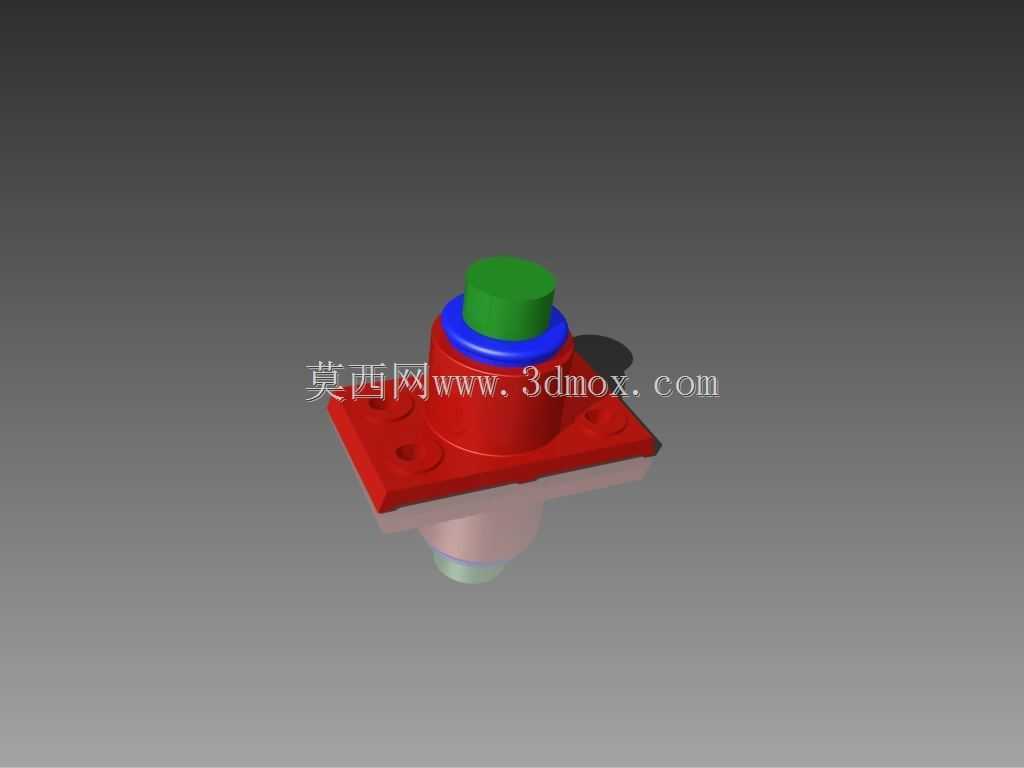

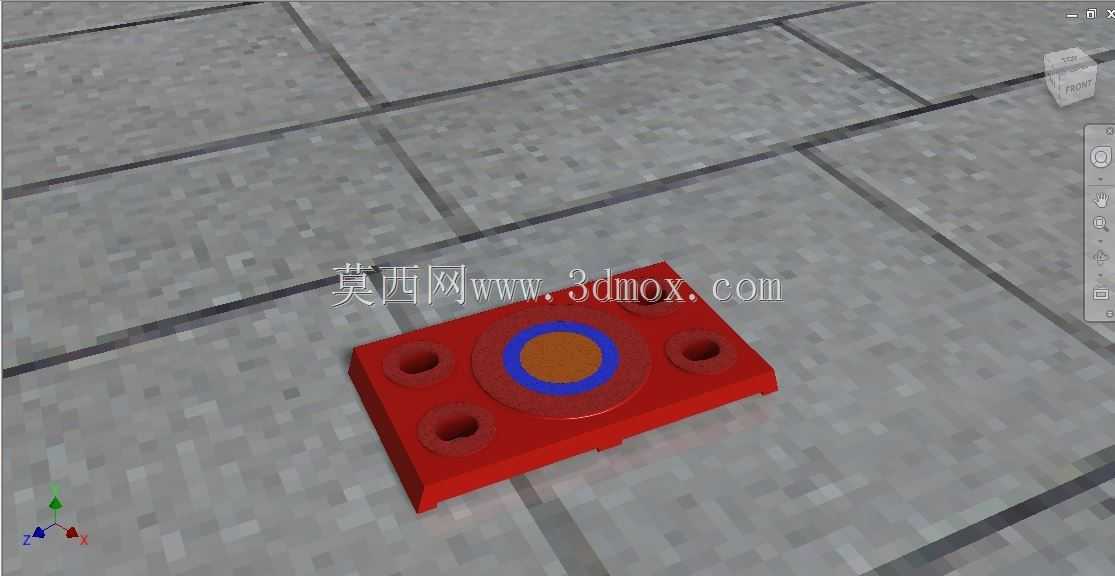

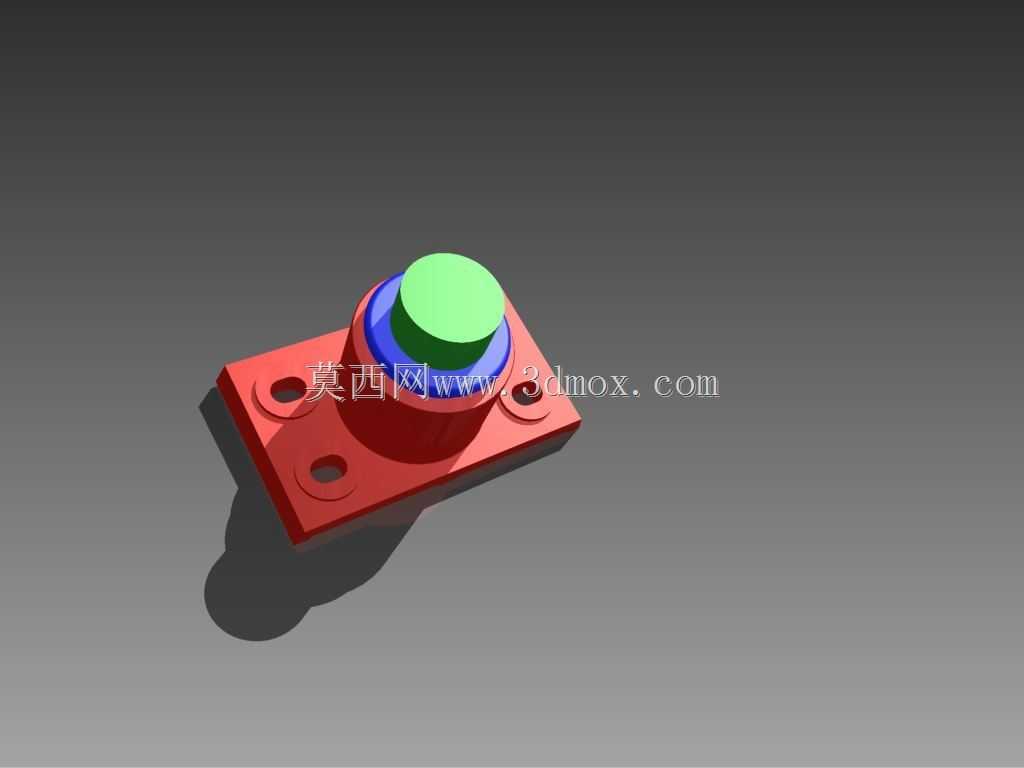

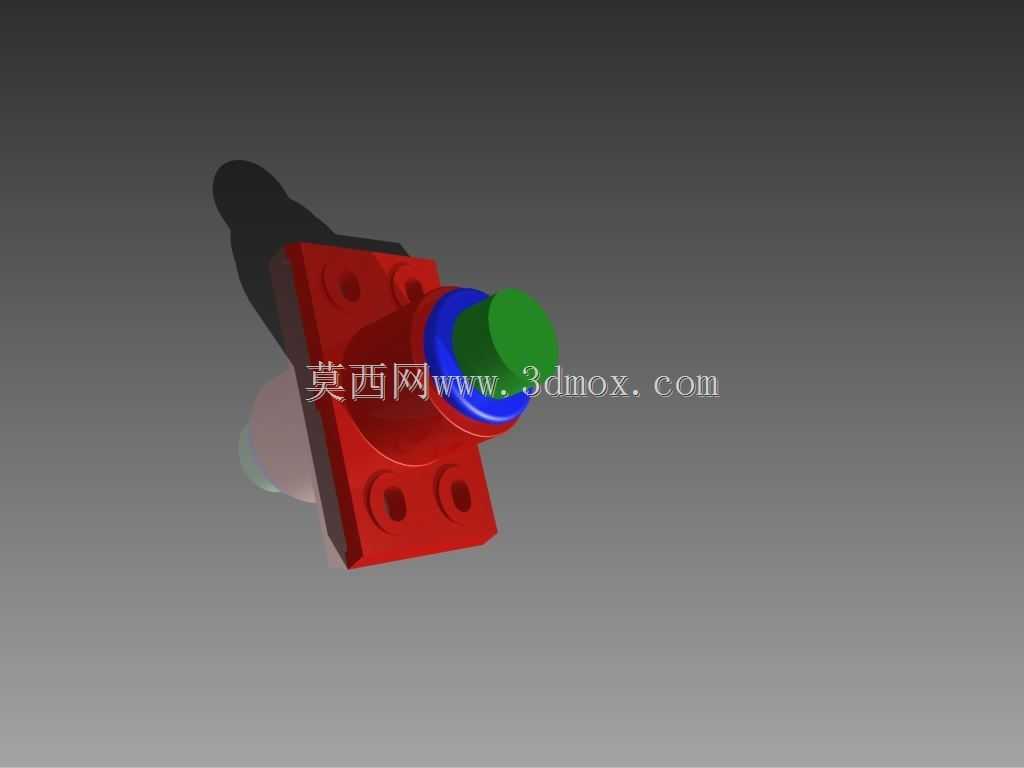

　　在轻工输送、小型工装夹具、非标自动化线体的从动轴支撑场景中，经常会遇到垂直布置的小直径转轴需要底部承托、同时限制径向窜动的需求，这类支撑点如果采用标准立式轴承座，往往会因为安装空间局促、轴端需要预留润滑空间而出现结构冗余的问题，这款足跡轴承正是针对这类窄空间垂直支撑场景开发的一体式支撑结构。整个部件的基体采用铸铁铸造成型，底部是带三个安装孔的三角形法兰底座，这种三角布置的安装孔相比四角法兰，在不规则安装面上的适配性更强，不需要完全匹配四个孔位的平面度，三个点即可确定稳定的安装平面，在型材框架、焊接工装的非加工安装面上使用时，能有效降低安装面的加工要求，减少现场配作的工作量。底座上方的承托筒体和底座一体铸造成型，内部加工有台阶孔，

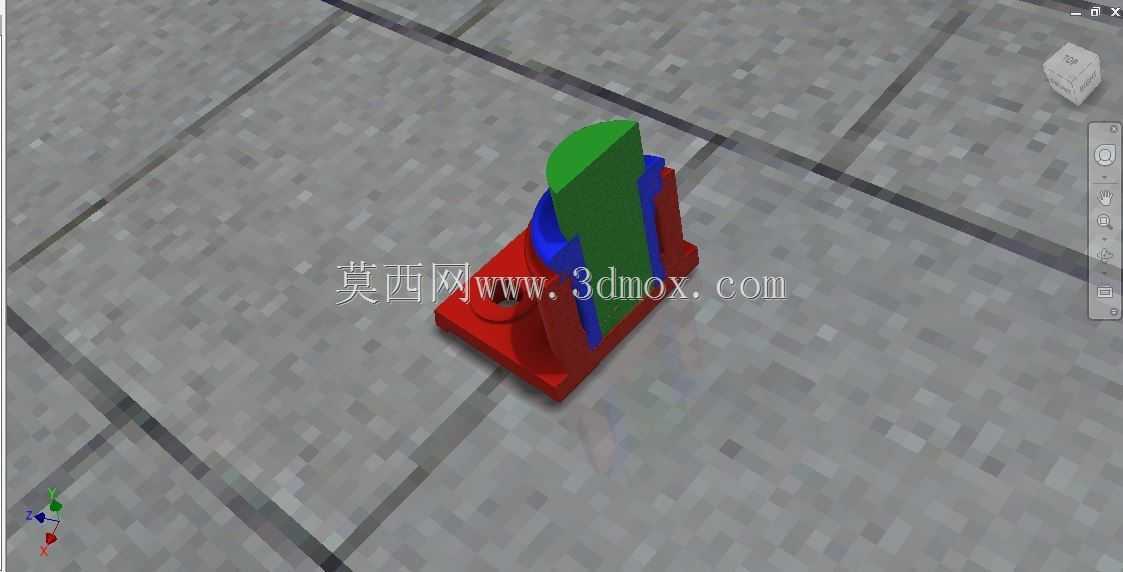

　　用来嵌装炮铜材质的衬套，炮铜材质的减摩性能优异，相比普通铜套在低速轻载的垂直轴工况下，能有效降低轴转动时的摩擦阻力，同时耐粉尘性能优于滚动轴承，在纺织、木工这类多浮尘的生产场景中，不需要额外加装复杂的密封结构就能长期稳定运行。衬套的顶部设计有向外翻的凸缘，凸缘搭在筒体的上端面，既可以限制衬套在轴的轴向压力下向下窜动，也能阻挡大部分粉尘从衬套和筒体的间隙进入配合面。衬套和筒体之间通过一个横向的圆柱销实现周向定位，销子一半嵌入铸铁筒体的销孔，另一半插入衬套外壁的定位槽内，完全避免衬套跟随转轴一起转动，防止衬套和铸铁基体之间出现相对磨损，延长整个支撑部件的使用寿命。衬套的中心轴孔是贯通设计，顶部的中空环腔直接作为润滑脂的存储油杯，

　　不需要额外加装黄油嘴或者油杯结构，装配时直接在环腔内填入润滑脂，就能在轴转动过程中持续向配合面渗油润滑，减少日常维护的频次，这种集成式的油腔设计也进一步压缩了整个部件的轴向高度，适合安装空间高度受限的场合。实际选型时需要注意，这款轴承的支撑轴径要和衬套内孔做间隙配合，配合公差选H8/f7即可满足低速转动的需求，底座的三个安装孔中心距要和安装面的预留孔位匹配，安装时不需要额外加装调整垫片，依靠三角底座的自稳特性就能保证支撑面和转轴的垂直度，相比分体式的支撑结构，零件数量更少，装配步骤更简单，在小批量非标设备制作时能有效缩短装配周期。从结构受力角度看，垂直布置的转轴负载主要是轴向的下压力和少量的径向偏载，

　　铸铁底座的三角形截面能把轴向力均匀分散到三个安装点上，即使承受一定的偏载力矩，也不会出现底座翘曲的问题，衬套的轴向长度和轴径的比例控制在1.5:1左右，既能保证足够的支撑刚度，避免轴转动时出现卡滞，也不会因为配合面过长导致加工难度提升。在三维建模过程中，需要重点注意衬套和筒体的配合公差、销孔的位置度要求，底座安装孔的沉头深度要匹配常用的内六角圆柱头螺钉尺寸，保证螺钉安装后头部不高出底座底面，避免安装时出现间隙。这款结构没有采用标准的滚动轴承元件，全部采用机加工件和标准销钉组合，在没有标准轴承库存的维修场景下，也能通过现场机加工快速替换备件，适配性更强。
