直形应变释放夹紧式管路连接构件

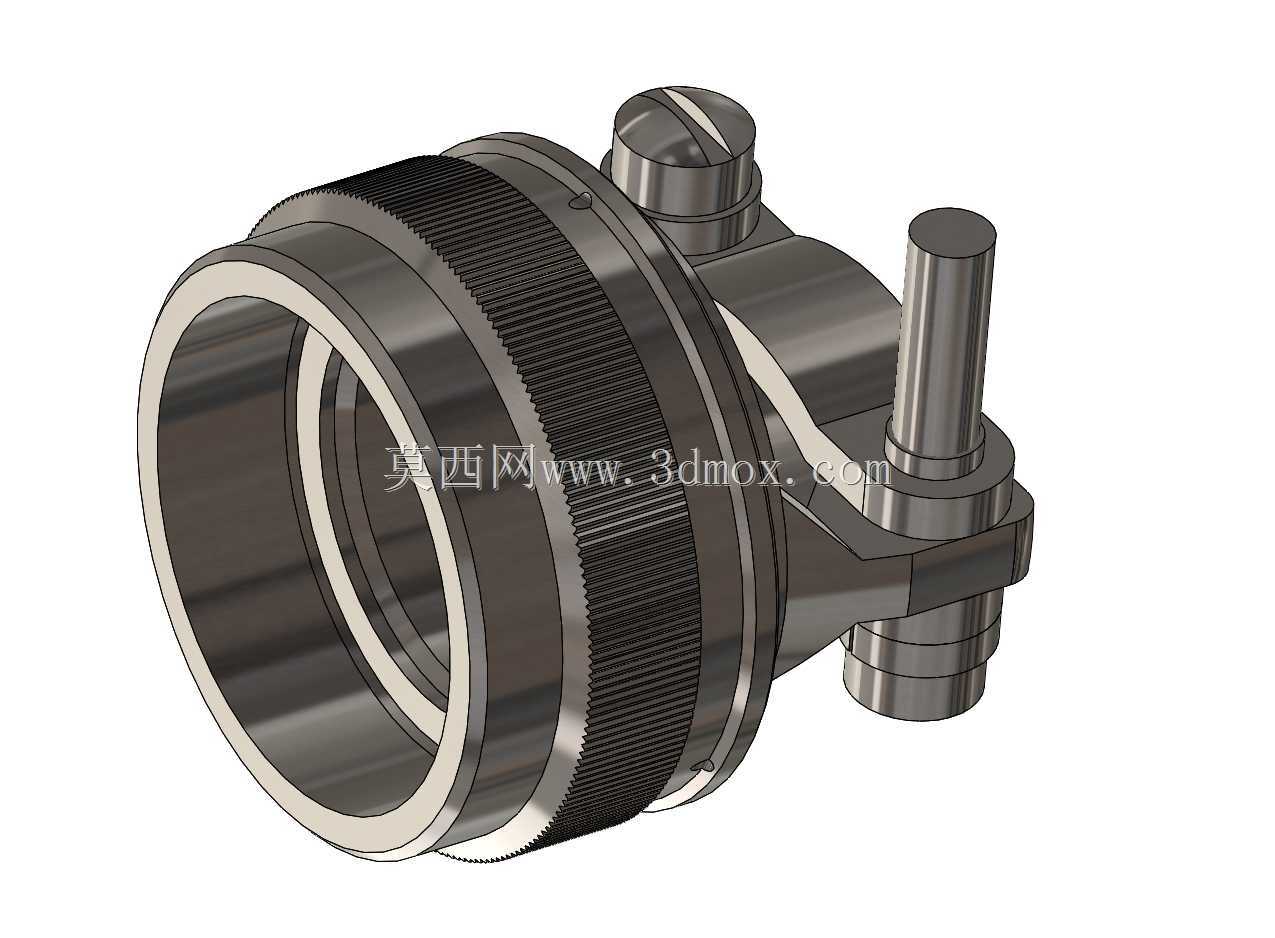

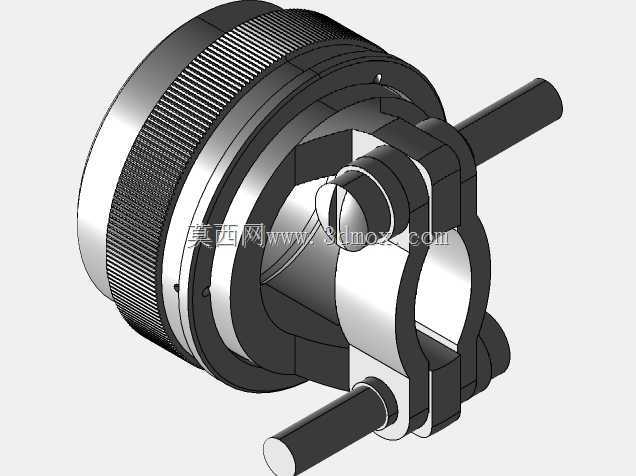

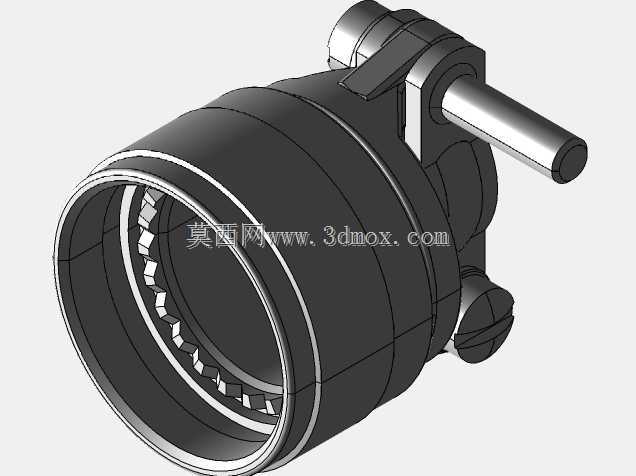

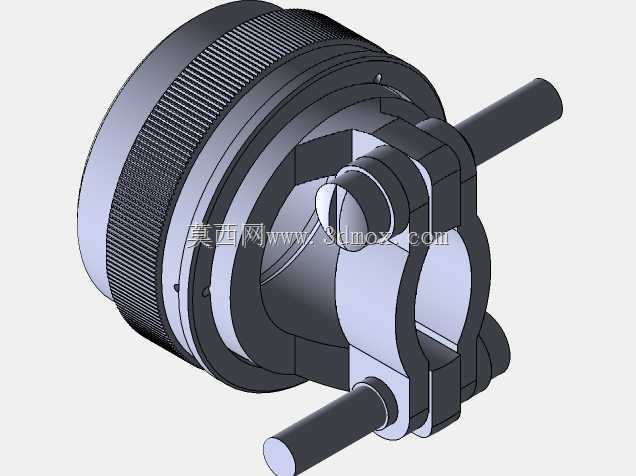

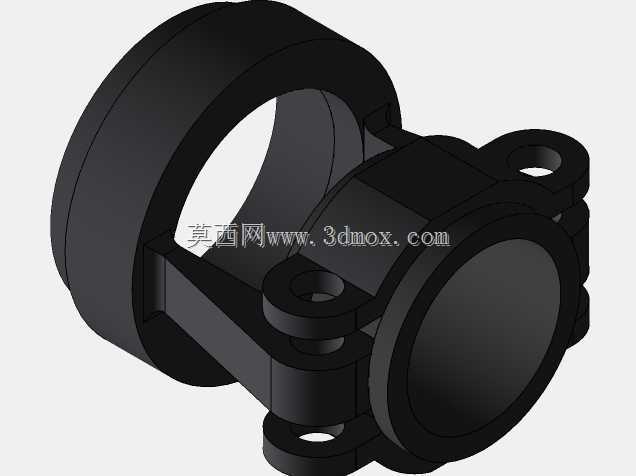

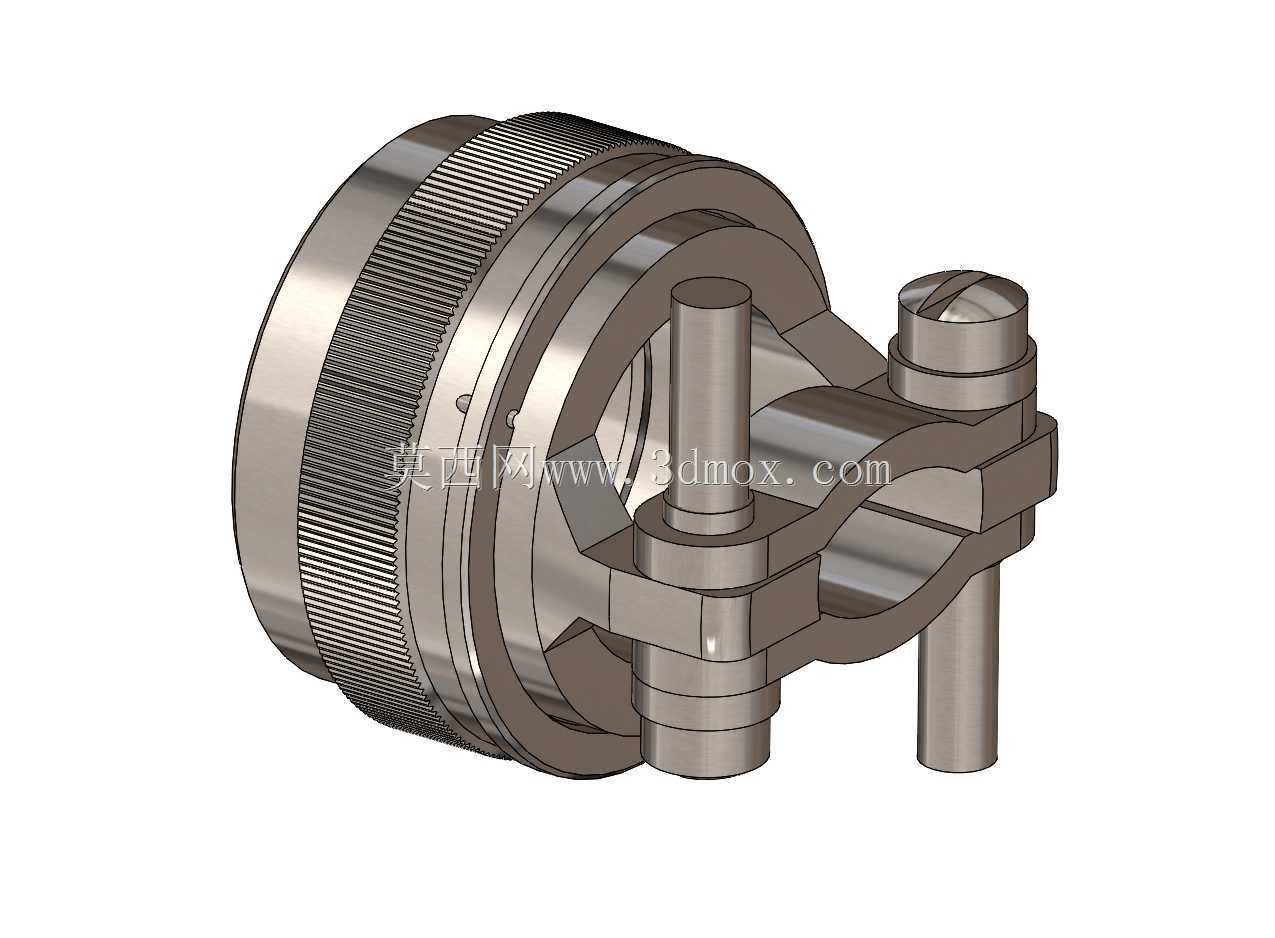

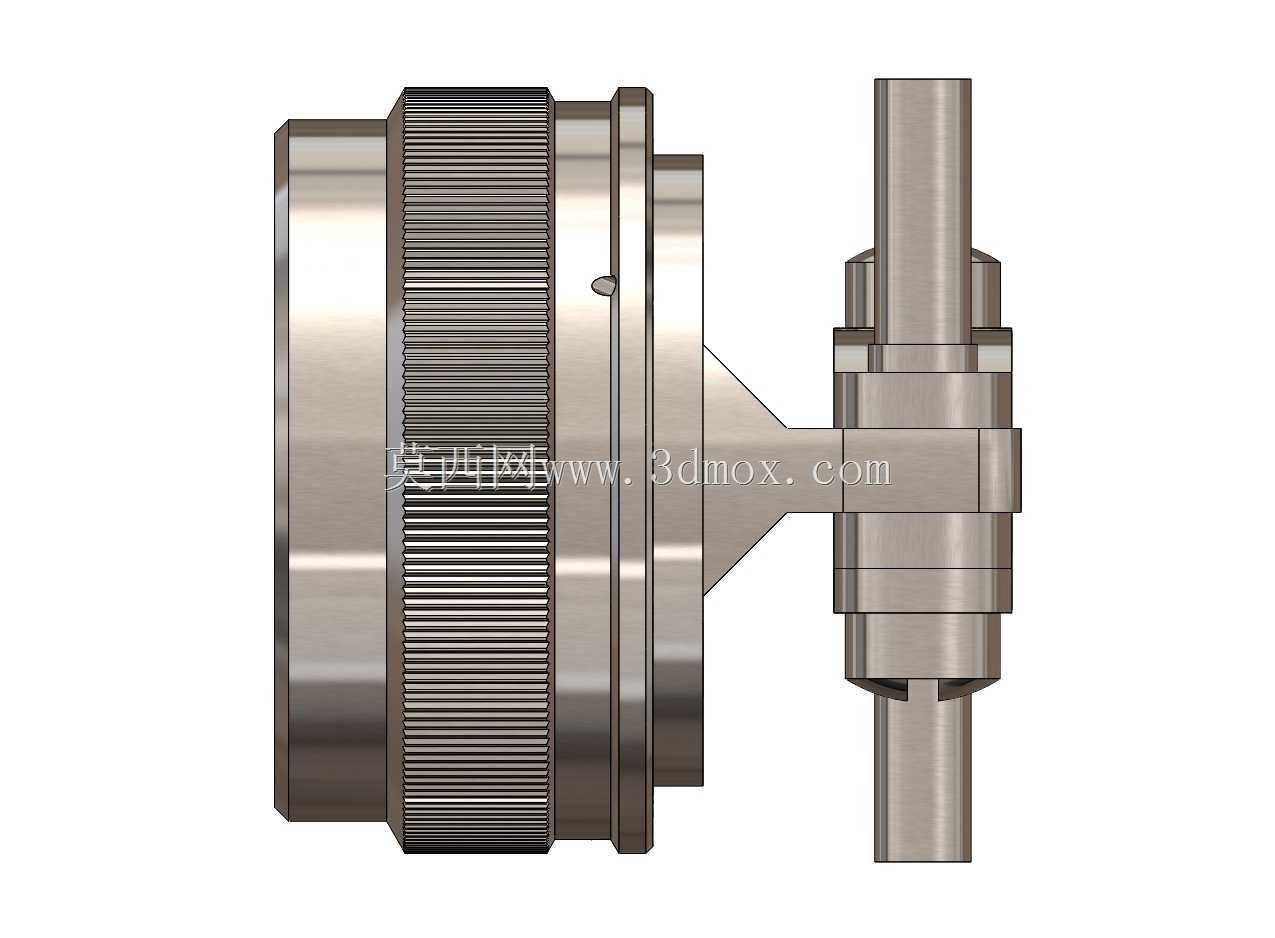

　　在流体输送管路、工业测控管线以及精密设备的外接管路布局中，管路受内压波动、温度形变、设备运行振动带来的附加应力，很容易在连接节点处出现疲劳开裂、密封失效甚至管路断裂的问题，这类应变释放构件正是为解决这类节点应力集中问题设计的。从结构上看，该构件主体采用带滚花纹理的环形锁紧主体，侧部集成带定位轴的夹紧释放机构，一端为大口径承插式连接接口，接口内壁设置多层环形密封槽，可适配对应外径的硬管或软管端头，安装时将管路插入接口后，通过侧部的扳动轴带动内部锁紧环动作，即可实现对管路的抱紧夹紧，反向扳动则可快速释放管路，无需额外工具即可完成拆装操作。

　　设计过程中首先考虑的是安装边界的适配性，主体环形结构的外径、接口内径均按照常规工业管路的标准通径系列匹配，侧部伸出的操作轴长度经过校核，既保证操作时的力矩足够，不会出现锁紧力不足的问题，又不会超出常规管路安装的预留空间，避免和周边的管路支架、设备壳体产生干涉。滚花纹理的设计并非装饰作用，是考虑到安装初期手动预紧定位时，操作人员可以手持主体旋转调整安装角度，滚花带来的摩擦力可以避免手打滑，提升安装对位的效率，尤其是在狭小的设备舱内部安装时，无法使用大型工装辅助，手动预紧的便利性直接影响整体装配效率。

　　从功能实现逻辑来看，该构件的核心作用是在管路连接节点处提供一定的形变余量，当管路受温度影响产生轴向伸缩、或是受设备振动产生径向偏移时，构件内部的弹性锁紧结构可以跟随管路产生微量位移，将原本集中在连接焊缝、接头端面的应力分散到整个锁紧接触面上，避免局部应力超过材料的疲劳极限。和传统的硬管接头相比，这种带应变释放功能的接头不需要在管路中额外增加柔性软管段，在一些对管路通径一致性、介质流阻有严格要求的场合，比如液压系统的控制油路、精密检测设备的气路管线，既可以保证管路内壁的光滑过渡，减少介质流动的压力损失，又能实现应力释放的作用，避免柔性管带来的介质残留、老化破损风险。

　　在结构细节处理上，侧部的操作轴和主体连接位置设置了加强筋结构，因为扳动操作轴进行锁紧和释放时，连接位置会承受较大的扳动力矩，如果没有加强筋，长期反复操作很容易出现轴根断裂的问题。主体的锁紧环采用开口式弹性结构，抱紧时可以均匀包裹在管路外壁，不会出现局部点接触压伤管路外壁的情况，尤其是针对薄壁金属管、塑料管路这类容易被压损的管材，均匀的抱紧力既可以保证密封性能和连接强度，又不会破坏管路本身的结构强度。接口处的密封槽尺寸经过匹配计算，装入标准O型圈后，在管路插入时可以自动实现端面和径向的双重密封，不需要额外缠绕生料带或是涂抹密封胶，减少了装配过程中的额外工序，也避免了密封材料残留进入管路内部污染介质的问题。

　　实际选型应用时，需要注意该构件的安装方向，承插接口端需要对接无轴向固定的自由管路侧，锁紧机构侧靠近固定端，这样才能最大化发挥应变释放的作用，如果安装方向相反，会导致应力无法有效传递到弹性结构上，失去应有的应力消除效果。另外在管路布局时，操作轴的活动范围内不能布置其他管线或是结构件，要预留出足够的扳动空间，保证锁紧和释放操作可以顺利完成，不需要拆卸周边其他部件。针对不同的输送介质，该构件可以匹配不同材质的密封件，比如输送腐蚀性介质时更换氟橡胶密封件，输送高温介质时更换硅橡胶密封件，主体金属结构采用不锈钢材质加工，具备足够的结构强度和耐腐蚀性，可以适应大多数工业环境的使用需求。
