剖分式普卢默块基座轴承结构设计

　　在带式输送机、矿山破碎设备、中小型风机、泵组这类长轴系传动设备的支撑环节，这类剖分式基座轴承（普卢默块）是应用极广的支撑部件，它的核心作用是为旋转轴提供稳定的径向支撑，同时承担轴系运行中产生的径向载荷，部分适配结构也可承受一定程度的轴向窜动限位。不同于一体式轴承座的装配限制，这种剖分结构的设计初衷，就是解决长轴系中间位置轴承的装配、检修难题——不需要将轴端的联轴器、带轮甚至传动件全部拆卸，只需拆开上盖即可完成轴承的更换、润滑维护，大幅降低产线停机检修的工作量，这也是它在连续作业类工业设备中被大量采用的核心原因。

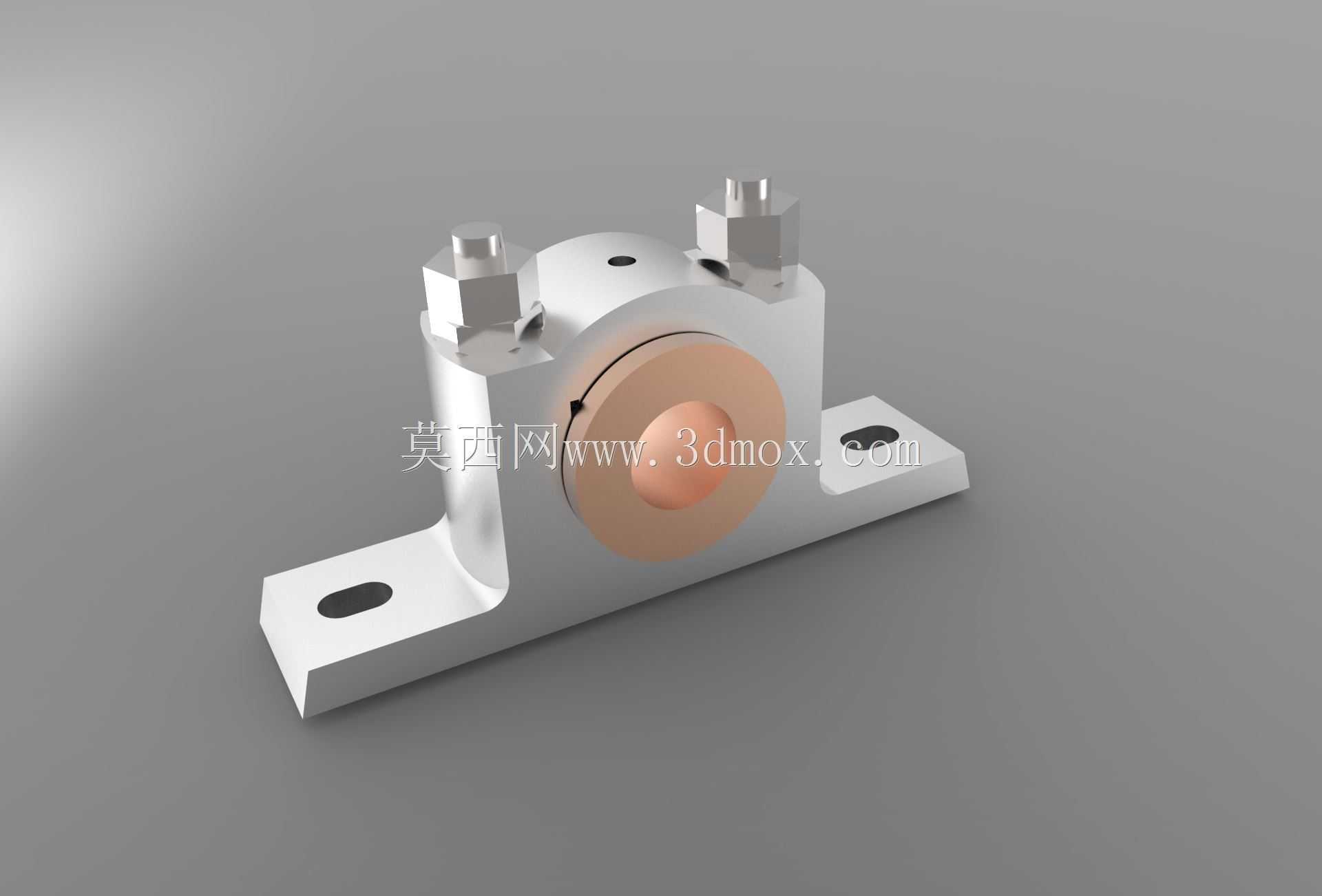

　　从结构设计逻辑来看，整个部件分为底座、上盖、轴承衬套、锁紧紧固件四个核心部分。底座采用带安装翼板的一体式铸造结构，翼板上开设两个长圆形安装孔，长圆孔的设计并非随意为之，而是预留了安装时的轴向位置调整余量，可抵消机架加工时的孔位误差，也能在轴系热伸长时提供微小的滑移补偿空间，避免轴承受到额外的附加载荷。底座与上盖的结合面采用精准的止口定位，保证合盖后轴承安装孔的同轴度不会出现偏移，两个对称布置的六角锁紧螺栓提供足够的夹紧力，确保运行过程中上盖不会因为振动出现松脱，螺栓的安装位置特意避开轴承外圈的直接受力区，让夹紧力均匀分布在轴承外圈的整个支撑面上，避免局部应力集中导致轴承外圈变形。

　　中间的轴承衬套采用铜合金材质，也就是常说的轴瓦结构，内表面加工有储油槽，运行时润滑脂可以通过油槽均匀分布在轴颈与衬套的接触面上，形成稳定的油膜降低摩擦系数，铜材质的嵌藏性较好，即使润滑油中混入微小的硬质杂质，也能被嵌入铜基体内部，不会刮伤轴颈表面，这一点在矿山、建材这类多粉尘的作业场景中尤为实用。衬套与底座、上盖的配合采用过渡配合，既保证衬套不会在孔内发生转动，也方便检修时单独更换衬套，不需要整体更换整个基座，降低备件成本。

　　从安装边界来看，这类基座轴承的安装基面需要保证足够的平面度，一般要求安装面的平面度公差不低于0.1mm/100mm，避免底座安装后出现翘曲，导致轴承孔同轴度超差，引发轴系振动、温升过快等问题。安装时两个固定螺栓需要采用对角分次拧紧的方式，避免单侧受力导致底座偏移，螺栓的预紧力需要符合对应规格的扭矩要求，既要防止运行中螺栓松脱，也不能因为预紧力过大导致底座翼板出现变形。轴颈与衬套的配合间隙需要根据运行转速、载荷特性调整，一般轻载高速工况下间隙取轴颈直径的千分之一到千分之一点五，重载低速工况可适当放大间隙，保证润滑脂能顺利进入摩擦面。

　　在实际选型应用中，这类基座轴承需要匹配对应的轴径尺寸，同时核算额定静载荷、动载荷是否满足设备运行需求，比如在带式输送机的托辊支撑、滚筒轴支撑场景，需要考虑输送带张紧力带来的径向载荷，预留足够的载荷余量，一般选型时安全系数不低于2.5，避免冲击载荷下轴承衬套过早出现疲劳磨损。润滑维护方面，需要根据作业环境温度、运行转速确定润滑脂的加注周期，多粉尘环境下需要缩短加注周期，同时在轴承端盖位置加装密封件，防止粉尘、水汽进入轴承内部破坏油膜。

　　整个结构的外形设计充分考虑了铸造工艺的可行性，所有转角位置都设计有铸造圆角，避免铸件出现应力集中、冷隔等缺陷，底座底部的接触面加工有平整的安装基准面，保证安装时与机架的贴合面积不低于85%，减少运行中的振动传递。上盖顶部可以根据需求加装油杯，实现不停机加注润滑脂，进一步提升设备的连续运行能力。
