国际象棋主题仿生夹持测试工装结构

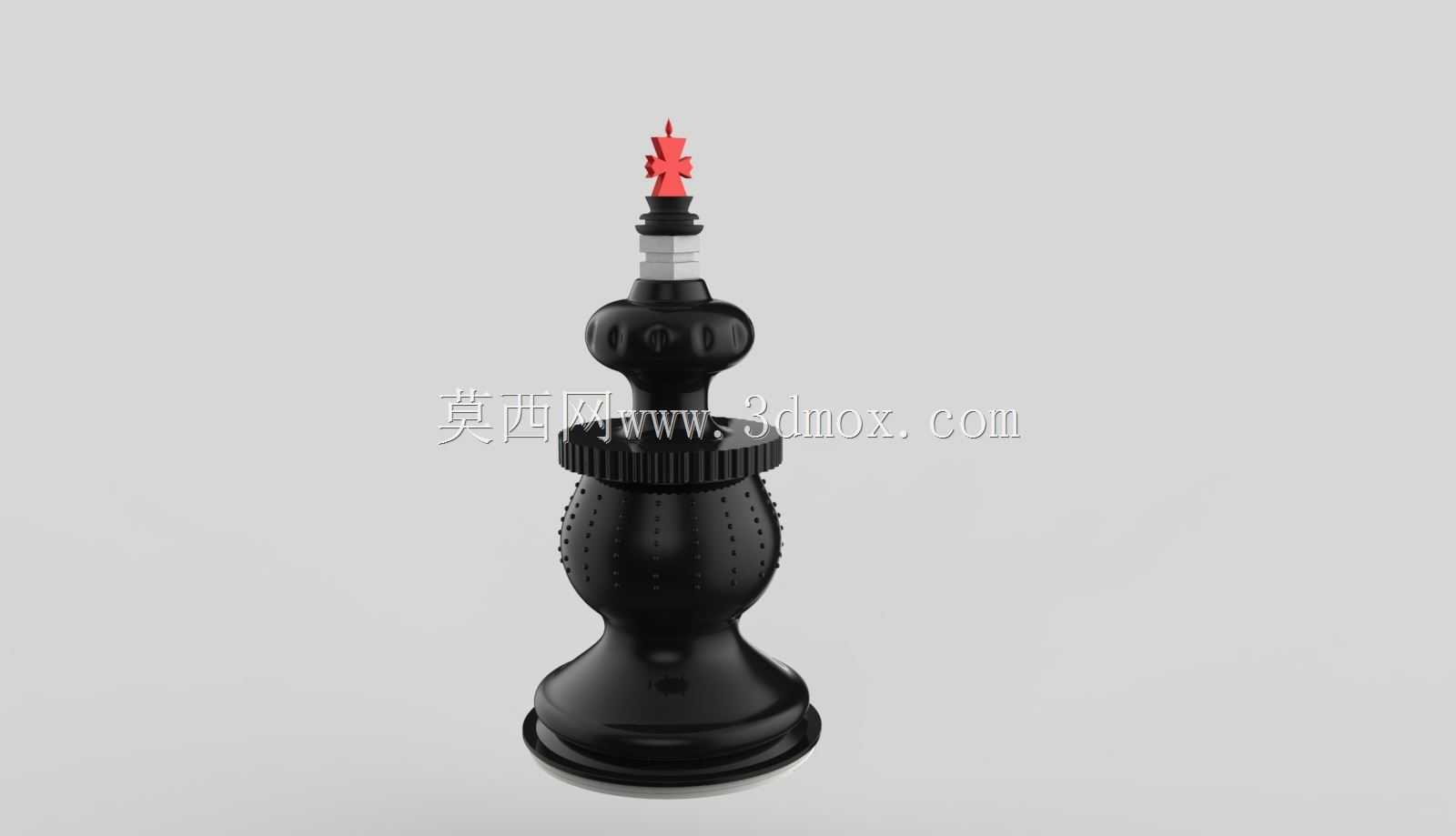

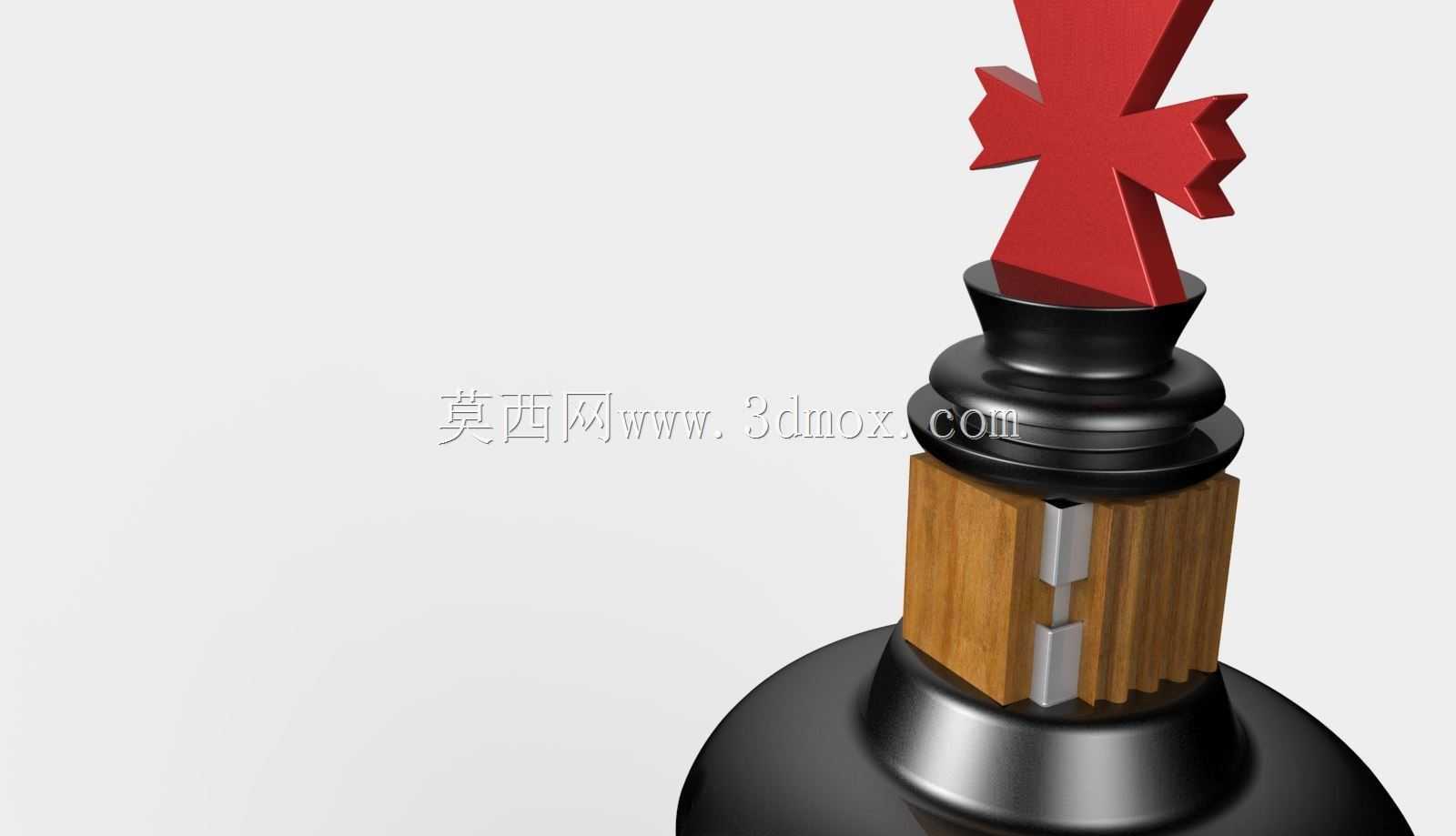

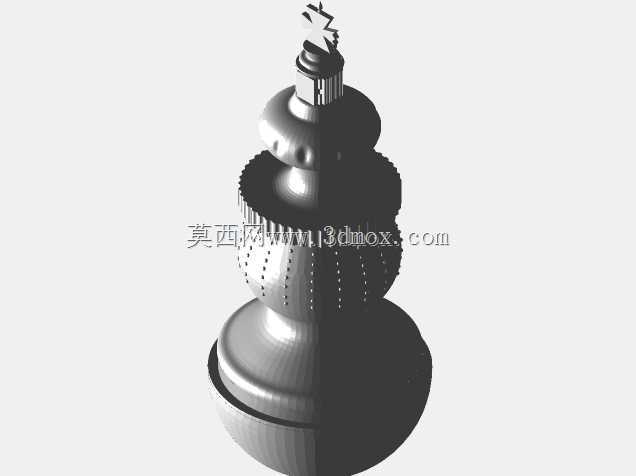

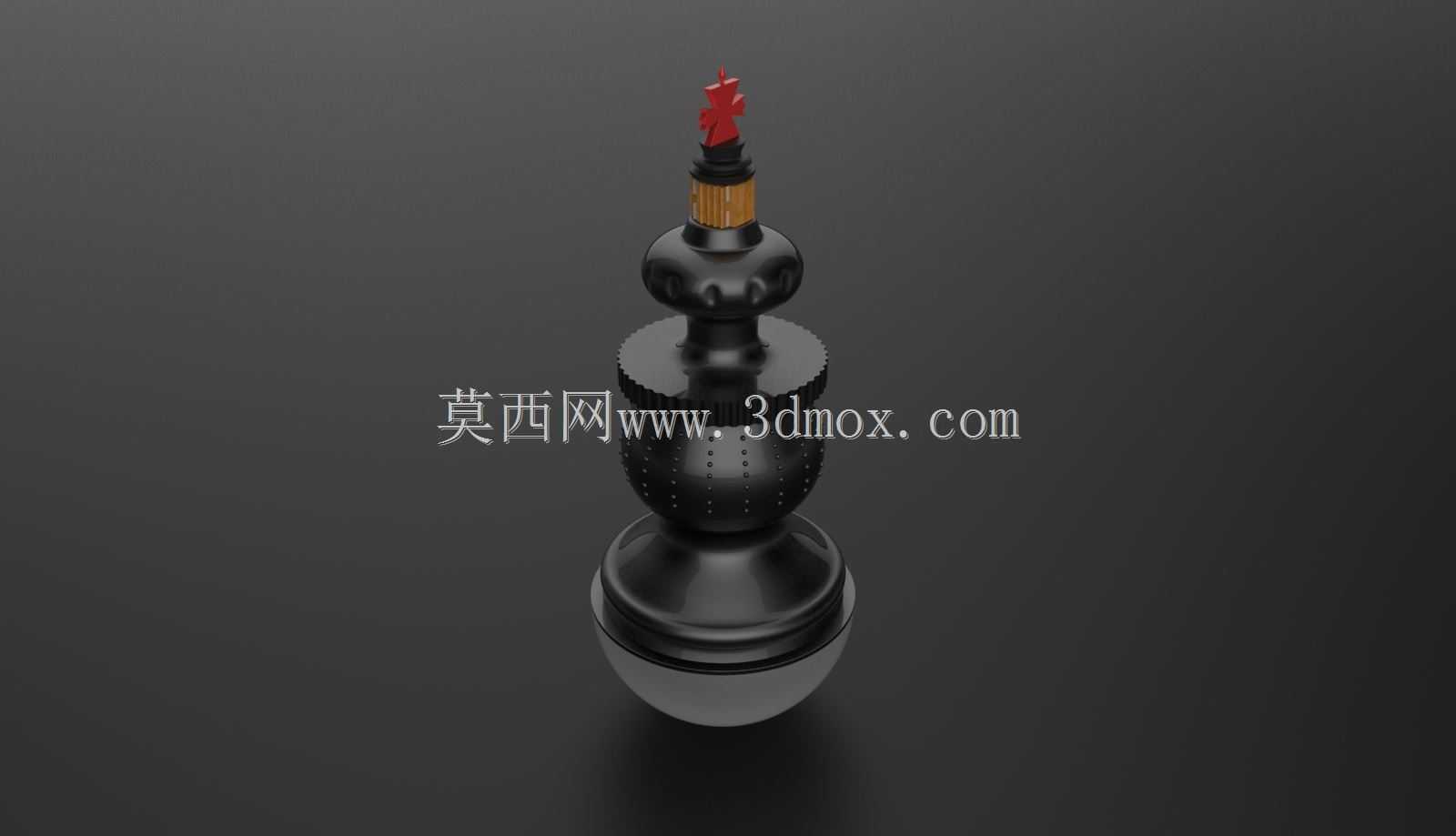

　　这款夹持类测试工装的设计灵感脱胎于国际象棋棋子与传统玩偶的造型特征，在结构验证领域可覆盖多类夹具的性能测试场景，日常应用中可作为平行夹具、真空夹具、三指手爪的通用测试载体，为不同夹持原理的末端执行器提供标准化的测试基准。从结构功能来看，顶部的红色标识段做了锐边处理，搭配齿状环形结构，可模拟带棱角、带齿槽的异形工件夹持工况，测试平行夹具在不规则接触面下的夹持稳定性与防滑性能；中段的多层球形过渡段做了哑光防滑表面处理，可模拟光滑曲面工件的夹持场景，验证真空吸盘在曲面贴合时的密封性能与吸附力阈值；底部的半球形基座搭配内嵌挤压球体结构，专门针对真空夹具的球面吸附场景设计，可测试真空吸附在弧面接触时的压力分布与泄漏情况，

　　同时半球形底座可直接放置在标准测试工作台面上，无需额外定制安装基座，适配多数常规测试台的T型槽安装孔位，安装边界可兼容100mm至200mm间距的安装孔，整体高度控制在180mm左右，最大回转直径75mm，可适配多数工业级末端执行器的夹持行程范围。设计过程中采用全参数化建模逻辑，所有结构尺寸均可通过参数驱动调整，可根据不同测试需求快速修改整体高度、各段直径、表面纹理密度等参数，无需重新绘制草图即可生成不同规格的测试件。结构上采用中空薄壁设计，壁厚均匀控制在2mm，既可以降低打印或机加工的材料消耗，也可以模拟薄壁类易变形工件的夹持工况，测试夹具在夹持薄壁件时的变形量控制能力，避免夹持力过大造成工件损伤。顶部的薄壁标识段厚度仅1.

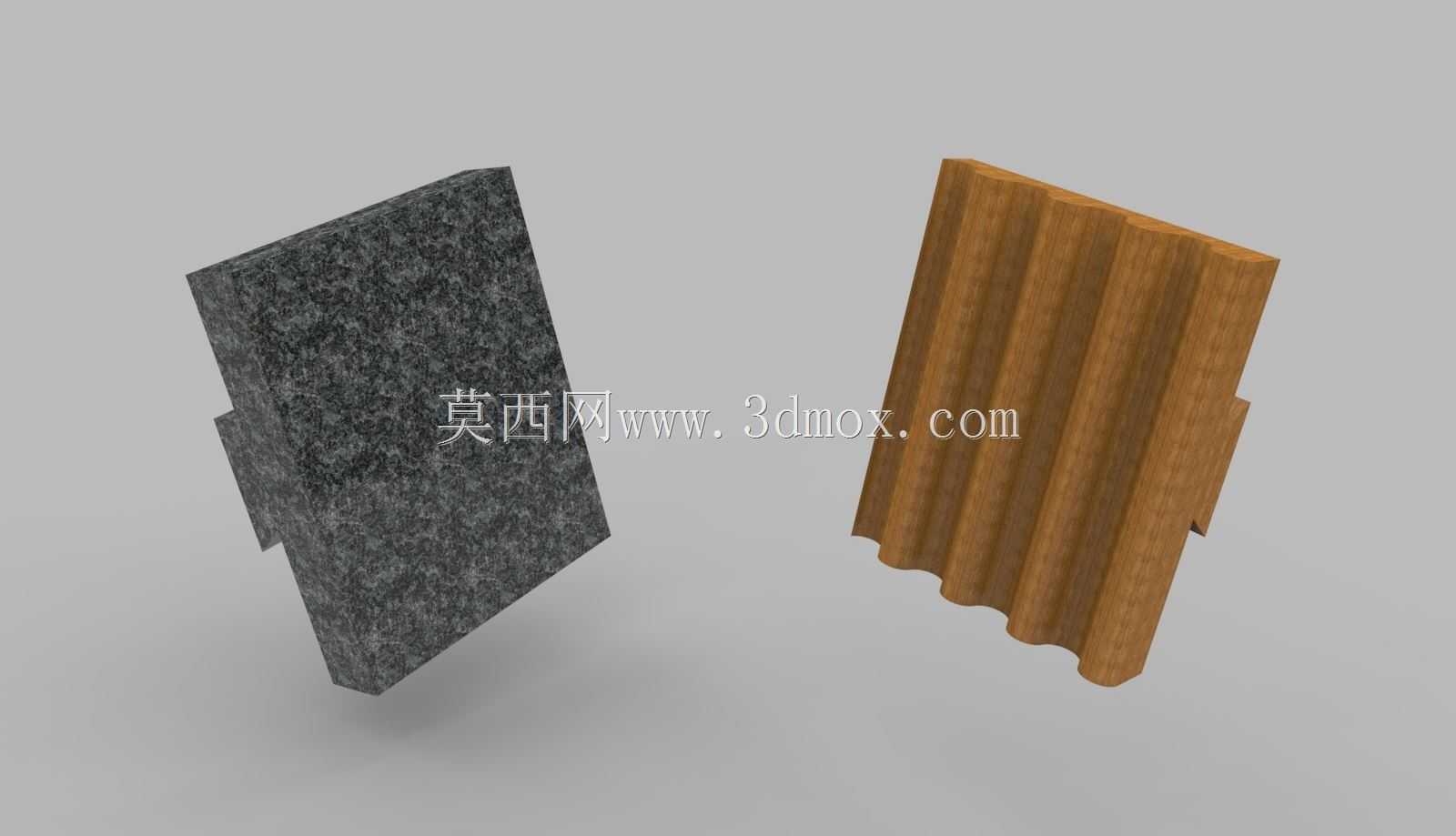

　　5mm，可用于测试尖嘴夹具、微型手爪的精细夹持能力，验证小接触面积下的夹持力控制精度。除了常规的金属机加工、3D打印工艺外，该结构也适配注塑成型工艺，所有拔模角度均做了统一处理，无倒扣结构，可直接开模批量生产，作为夹具出厂检验的标准测试件使用。结构上预留了不同材质嵌件的安装位，可在中段的球形空腔内嵌入弯曲木片、花岗岩片、橡胶垫等不同材质的填充块，模拟不同材质、不同摩擦系数的工件表面，拓展测试场景的覆盖范围，无需更换整个测试件即可完成多类材质的夹持测试。在实际产线应用中，这类标准化测试工装可用于机器人末端夹具的入场校验、日常维护校准，快速判断夹具的夹持力是否衰减、接触面是否磨损，替代以往需要定制多类不同形状测试块的繁琐流程，

　　单一件即可覆盖平面、曲面、锐边、薄壁、齿槽等多类常见工件的夹持特征，大幅降低夹具测试的准备成本。结构的各段衔接处均做了圆角过渡，避免应力集中，在反复夹持测试过程中不易出现崩边、断裂等问题，可长期重复使用。底部的平面底座可搭配标准磁力表座直接吸附在金属工作台面上，也可通过螺栓穿过底座的预留安装孔完成刚性固定，满足不同测试场景的装夹需求，不管是实验室的静态夹持力测试，还是产线的动态夹持模拟测试都能适配。
