FSAE卡丁车底盘车架骨架结构设计

　　这套车架骨架结构，是面向大学生方程式赛事以及自制休闲卡丁车场景开发的底盘承载核心，所有杆件的连接点位、安装边界都经过了多轮布局校核，完全适配单座后置后驱的动力布置形式。从实际装车的使用逻辑来看，整个骨架首先要承担的是驾驶过程中所有的载荷传递——包括加速、制动时的纵向载荷，过弯时的侧向载荷，以及飞坡、颠簸路面带来的垂向冲击，因此在主环、前环、侧边防撞结构的杆件选型上，都预留了足够的强度冗余，同时通过管材的变径、壁厚调整来平衡整体重量，不会出现局部刚度过强导致重量浪费，也不会出现薄弱点在极限工况下失效的问题。

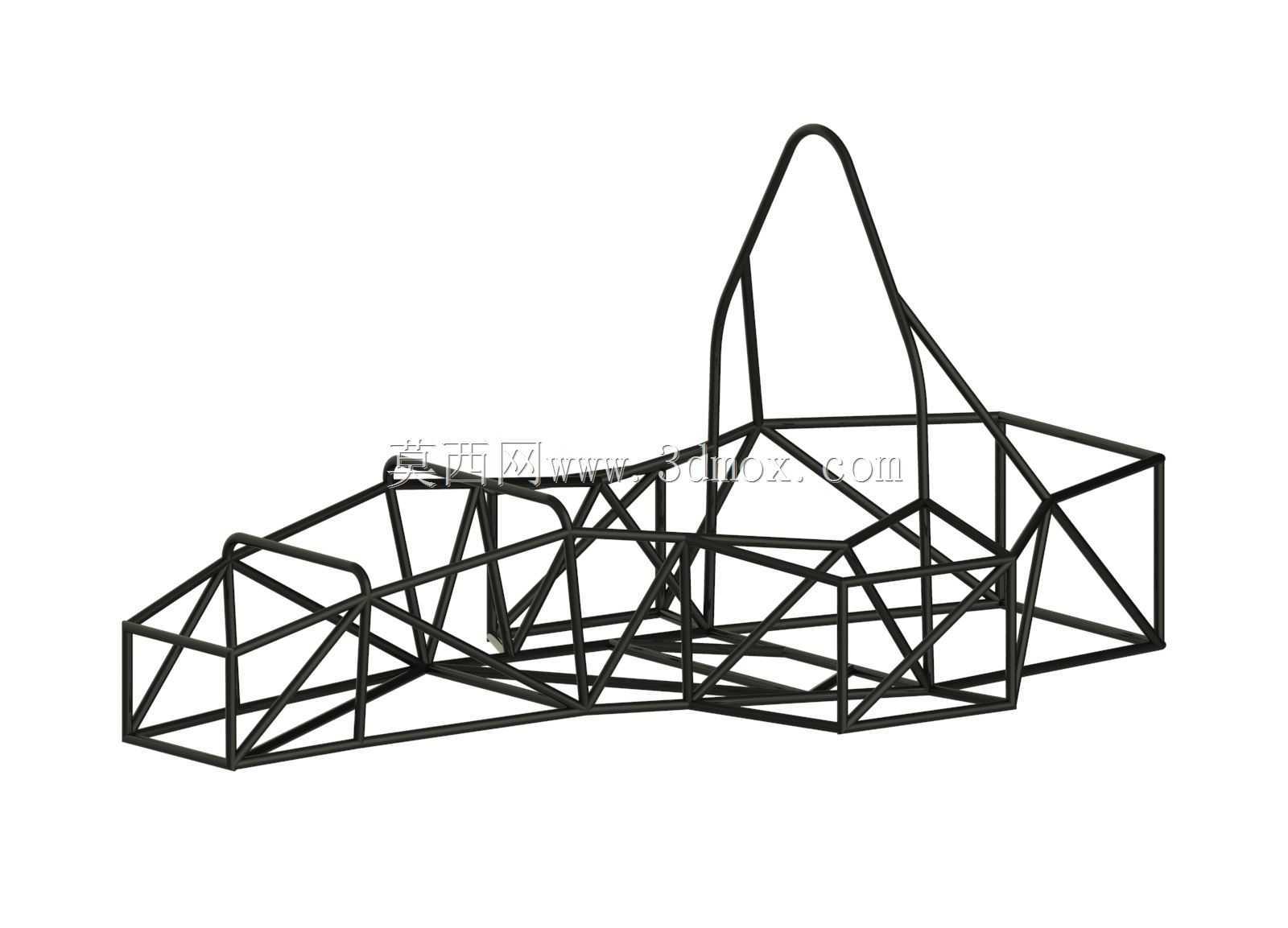

　　在设计思路上，这套结构采用了自顶向下的骨架建模逻辑，先确定整车的硬点坐标：包括驾驶员的H点位置、方向盘安装点位、踏板组的安装平面、前后悬架的硬点坐标、动力总成的固定点位、油箱与电池的布置空间，所有杆件的走向都围绕这些硬点展开，不会出现后续装配时部件干涉的问题。比如驾驶舱的横向宽度，是按照佩戴全盔的驾驶员肩部宽度加上两侧预留的安全间隙确定的，腿部空间的杆件走向完全避开了踏板的操作行程，转向柱的安装支架直接集成在前段车架上，不需要额外做转接支架，减少了装配累积误差。

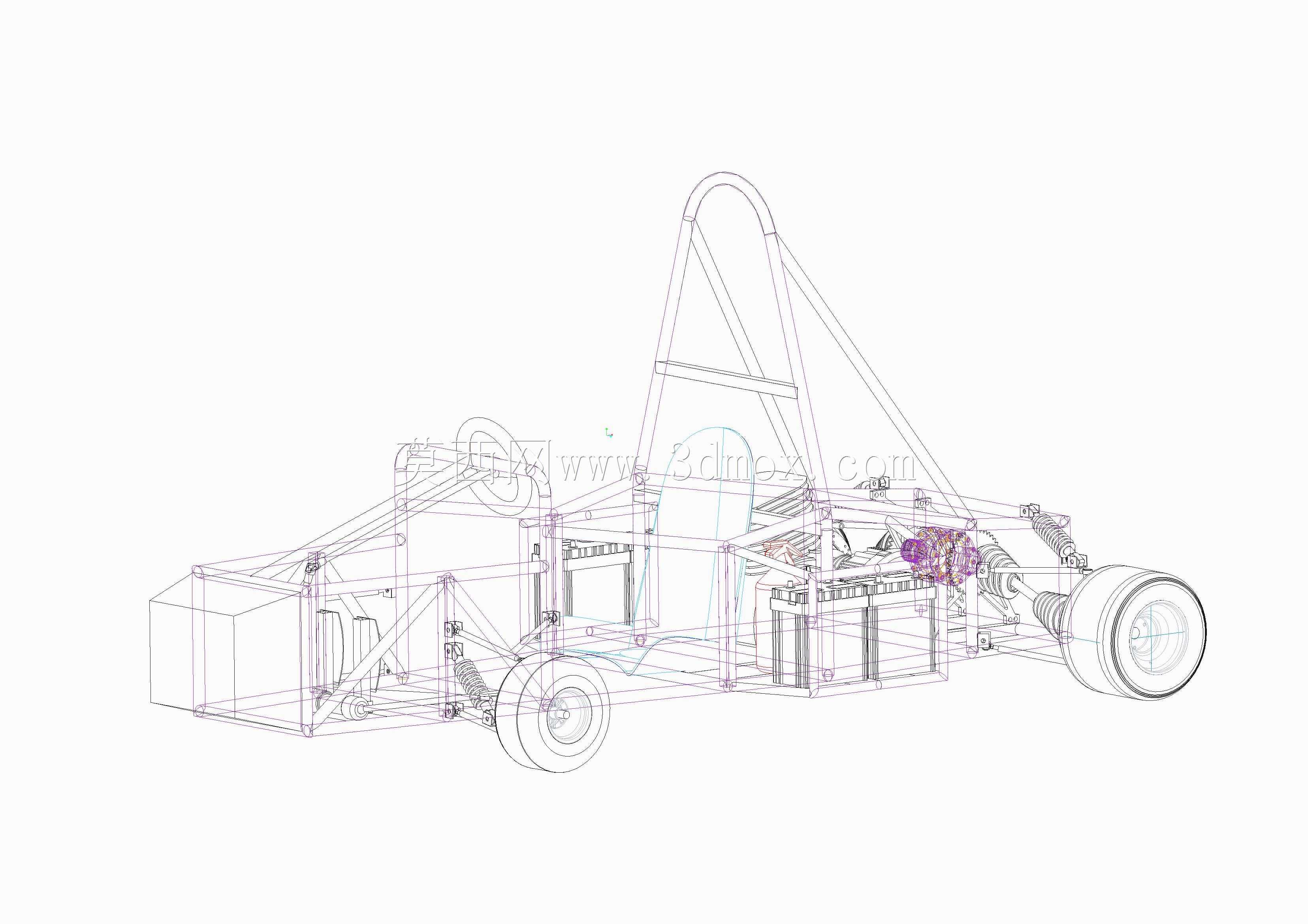

　　从安装边界来看，前舱部分预留了前悬架摇臂、转向机、前防撞结构的安装座，所有安装孔位的同轴度、安装面的平面度都在建模阶段做了公差匹配，前防撞梁的吸能区长度满足赛事安全规范要求，碰撞时能够按照预设的溃缩方向变形，不会侵入驾驶舱。中部驾驶舱区域，座椅的安装点位做了多档调节的预留，能够适配不同身高的驾驶员，安全带的固定点直接焊接在主承力杆件上，固定点的强度能够满足冲击时的拉力要求，不会出现固定点脱落的风险。后侧动力舱区域，预留了发动机、差速器、后轮半轴的布置空间，后悬架的安装硬点和动力输出轴的相对位置经过反复校核，保证半轴在悬架跳动过程中的夹角始终处于等速万向节的允许工作范围内，减少传动过程中的抖动和磨损。

　　整个车架的杆件连接节点，都做了相贯线的精准匹配，焊接坡口的预留也在建模阶段做了示意，实际生产时不需要现场反复修配管材，能够直接下料拼接，大幅减少加工工时。侧边防撞结构的杆件采用了斜向支撑的布局，在侧面受到撞击时能够将载荷快速分散到主环和前环结构上，避免局部杆件变形侵入驾驶舱。后防滚结构的高度高于驾驶员佩戴头盔后的顶部位置，在车辆发生翻滚时能够首先接触地面，保证驾驶员头部有足够的生存空间。

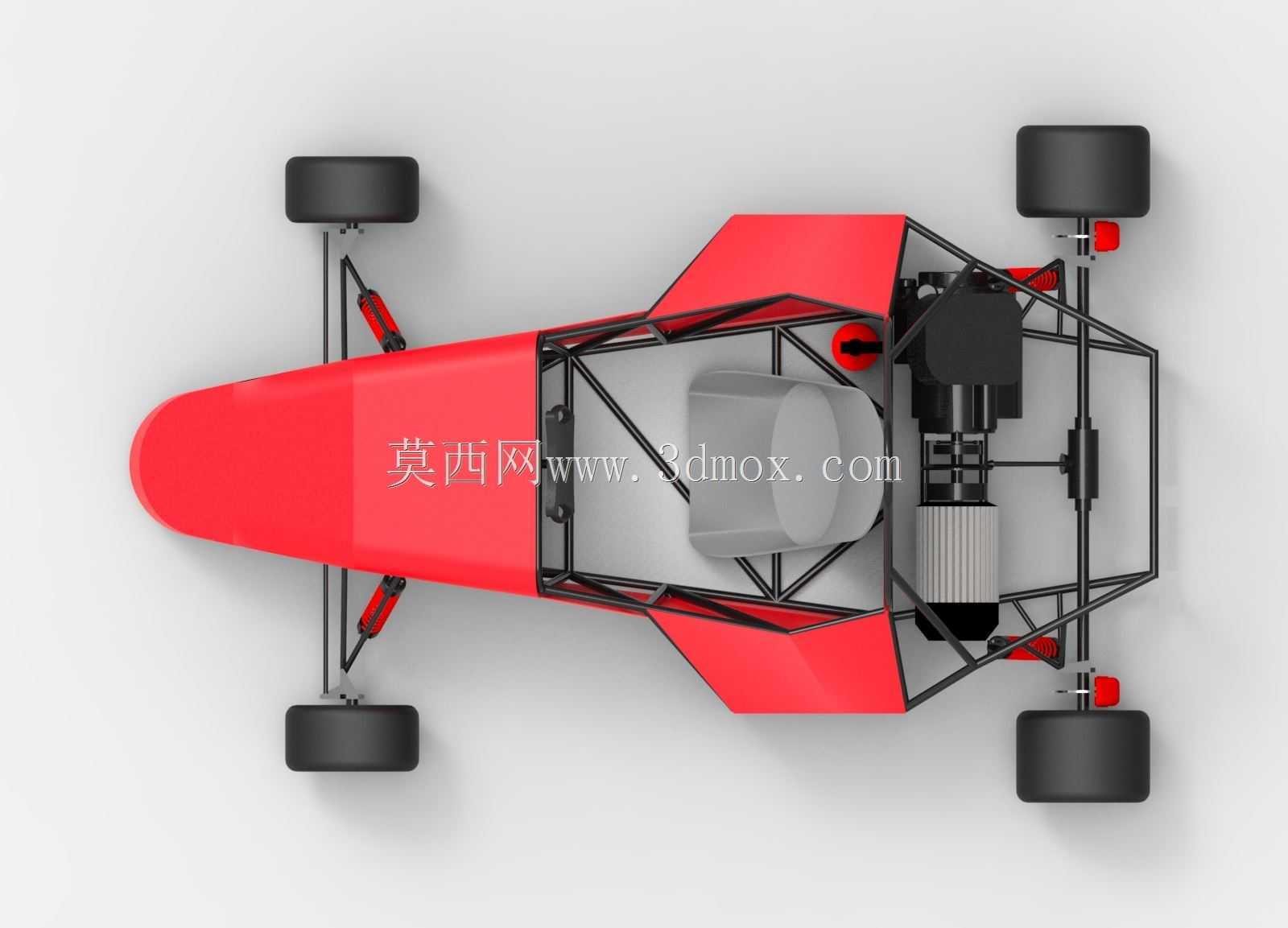

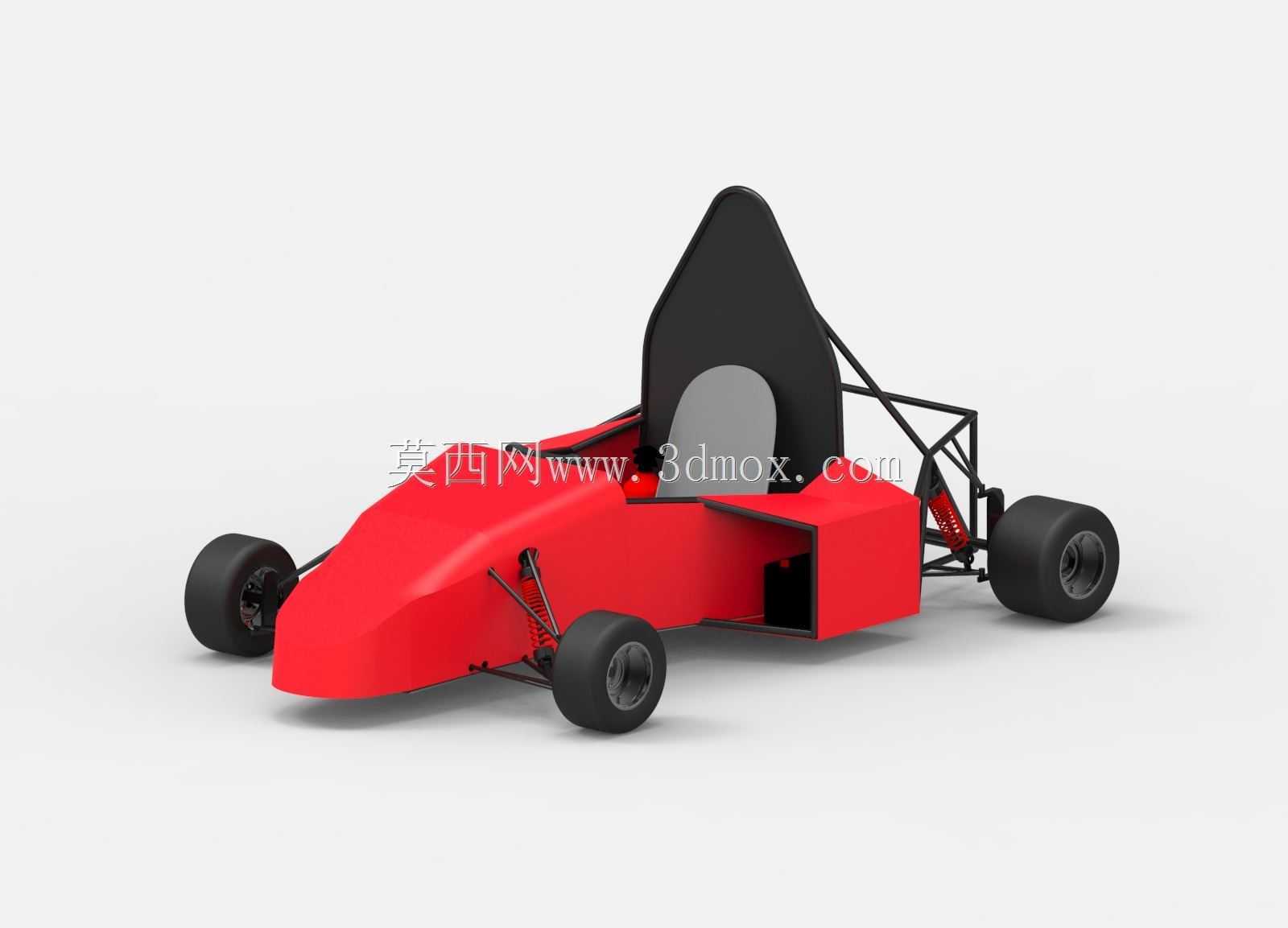

　　从实际应用场景来说，这套结构既可以直接用于FSAE赛事的赛车底盘开发，只需要根据自身选用的动力总成、悬架参数微调局部安装点位即可，也可以简化部分赛事专属的安全结构，用于自制休闲卡丁车的底盘搭建，整体的杆件布局充分考虑了维修便利性，动力总成周边的杆件没有遮挡常规保养的操作空间，更换火花塞、调整传动链条都不需要大范围拆解车架结构。车架底部的杆件布置预留了底板安装的平面，后续加装底板、侧包围等外覆盖件时，不需要额外在主承力杆件上焊接安装点，直接利用预留的孔位即可固定。

　　在结构刚度匹配上，通过不同区域的管材壁厚调整，实现了驾驶舱区域刚度最高、前后吸能区域刚度逐级递减的刚度梯度，正常行驶时车架的变形量极小，能够保证悬架定位参数始终处于设计范围内，不会因为车架变形导致轮胎偏磨、操控响应滞后的问题；在发生碰撞时，前后的吸能区域能够通过自身变形吸收大部分冲击能量，降低传递到驾驶舱的冲击载荷，保护驾驶员安全。整个骨架的重心位置经过反复调整，在布置完所有部件后整车重心处于前后轴中间偏后的位置，高度尽可能压低，能够提升过弯时的稳定性，减少侧倾幅度，匹配赛事场景下对操控灵活性的要求。
