Creo环境下实体表面徽标贴花实现方法演示

　　在机械产品的三维设计流程中，实体表面的标识贴附是外观方案验证、渲染效果输出环节的常见需求，很多刚接触参数化建模软件的工程师，容易把贴花操作和实体纹理赋值、材质包覆功能混淆，实际落地时经常出现贴图错位、随曲面变形失真、渲染层级被覆盖的问题，这类问题在带品牌标识的外观件、定制化设备的装饰面设计中尤为突出。

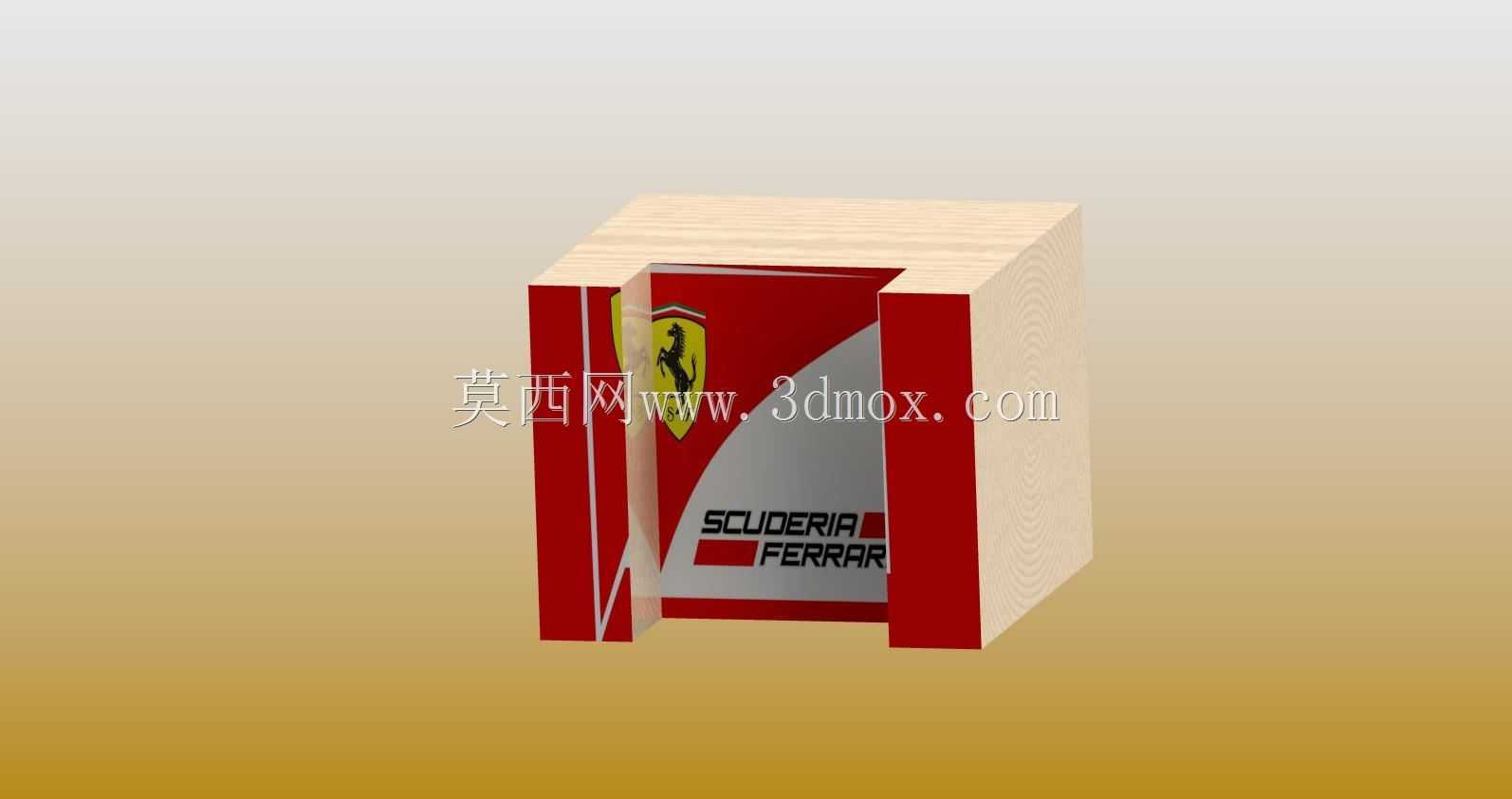

　　做贴花操作前，首先要理清设计边界：贴花本质是在指定实体表面叠加独立的图像层，而非修改实体本身的材质属性，这就要求前期建模时，需要贴附标识的面必须是独立的几何面，不能和相邻曲面做合并或者自由过渡拼接，否则后续选面时容易出现连带选中、贴图范围溢出的问题。比如演示案例里的方块类展示件，贴标位置选在正面内凹的平整立面，这个面和周边的红色侧立面、浅米色的外框面都做了明确的几何边界分割，选面时只需要拾取内凹立面，就能把贴花范围精准控制在目标区域，不会蔓延到相邻的侧边上。

　　实际工业场景里，贴花功能的应用远不止做演示案例这么简单，做非标设备的外观罩壳设计时，设备铭牌、安全警示标识、操作按钮的功能图标，都可以通过贴花功能在三维模型里提前排布位置，验证标识和周边结构件的安装间隙，避免后期实物丝印或者粘贴铭牌时，被相邻的把手、接线口、观察窗遮挡；做消费类产品的结构设计时，产品logo、功能标注的位置调整，不需要反复修改实体特征，只需要调整贴花的映射坐标、缩放比例，就能快速比对不同排布方案的视觉效果，比传统的在二维图纸上标注位置再打样验证的流程效率高很多。

　　具体操作逻辑上，首先要处理好贴花用的源图像，需要提前把图像背景处理成透明通道，避免贴附后出现白底遮挡底层材质的问题，图像分辨率要控制在合理范围，分辨率过低渲染后会出现模糊锯齿，分辨率过高则会拖慢大装配体的旋转、预览效率，常规工业标识的图像分辨率控制在72DPI、长边像素不超过1024即可满足大部分渲染需求。进入贴花操作命令后，第一步是选择投影方式，平整立面优先选垂直于面的平面投影，曲面类的贴附则要根据曲面曲率选择柱面或者球面投影，演示案例里的贴花面是垂直于视向的平整面，选平面投影后，系统会自动把图像的投影方向对齐到所选面的法向，不需要额外调整投影角度。

　　调整贴花位置和尺寸时，要结合实体的实际安装边界来设置参数，比如贴花距离立面侧边的距离、距离上下边缘的尺寸，都要和实际实物粘贴的公差要求匹配，常规工业设备的铭牌贴附，距离边缘的安全距离不小于5mm，避免安装罩壳时边缘压到标识；如果是做产品的外观渲染，还要调整贴花的反射属性、粗糙度参数，让贴花的视觉质感和实体表面材质匹配，比如磨砂塑料面上的贴花，要适当降低贴花层的反光度，光面金属面上的贴花则要匹配金属面的反射率，避免出现贴花和实体表面质感脱节、看起来像浮在表面的问题。

　　很多工程师操作时容易忽略贴花的层级设置，当一个实体表面同时存在多层材质、多个贴花时，要在渲染树里调整好各个层的显示优先级，比如先赋值实体的基础材质，再叠加表面的丝印层贴花，最后叠加表面的保护膜纹理，层级顺序错了就会出现底层材质覆盖上层贴花的问题。另外做装配体的整体渲染时，要注意贴花的显示范围是绑定到所属零件的，不要把贴花特征建在装配层级下，否则后续单独导出零件工程图或者做零件级渲染时，贴花特征会丢失，给后续的工艺输出造成麻烦。

　　从设计验证的角度来说，在三维建模阶段完成贴花的位置排布，还能提前核算标识制作的尺寸，比如贴花的实际印刷尺寸、异形贴花的裁切轮廓，都可以直接从三维模型里投影提取曲线，导出给标识制作供应商，不需要反复测量实物尺寸调整，能减少前期打样的迭代次数。尤其是做小批量定制化设备时，每台设备的客户标识、参数铭牌内容都有差异，用贴花功能快速替换图像文件就能完成不同方案的调整，不需要修改任何实体建模特征，参数化调整的效率优势非常明显。

　　还要注意的是，贴花操作完成后，要做不同视向的预览检查，尤其是带圆弧过渡的边角位置，要确认贴花没有顺着圆弧面出现拉伸变形，如果出现变形，要么调整投影的边界范围，把贴花的控制边界限制在平整面区域内，要么给圆弧面单独做投影分割，避免图像跨曲率不同的面导致失真。对于需要做爆炸视图、拆装动画演示的模型，贴花特征会跟随所属零件一起移动，不会出现贴图错位的问题，这比在后期渲染软件里单独贴图的方式更适合做全流程的设计交付。
