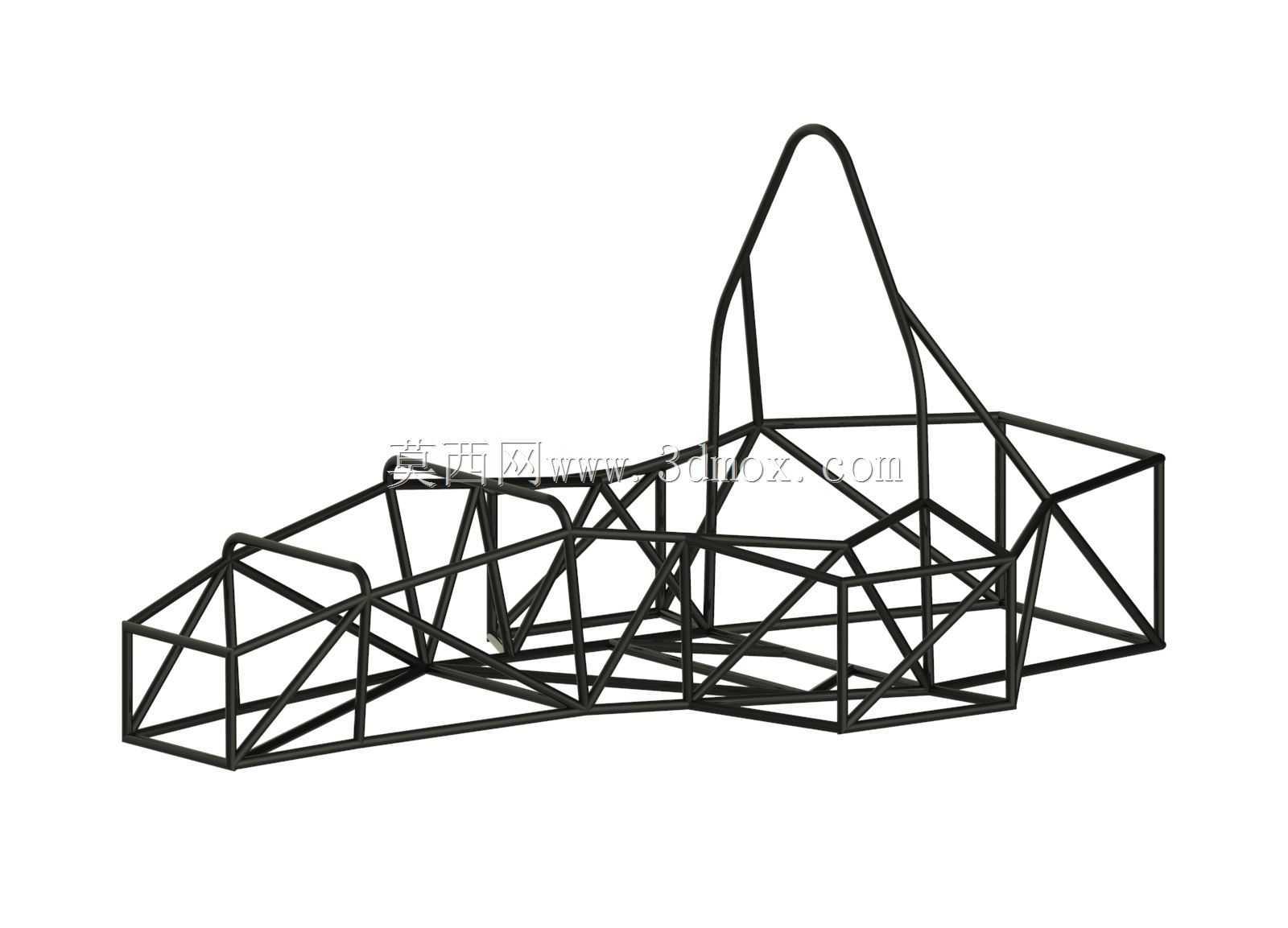

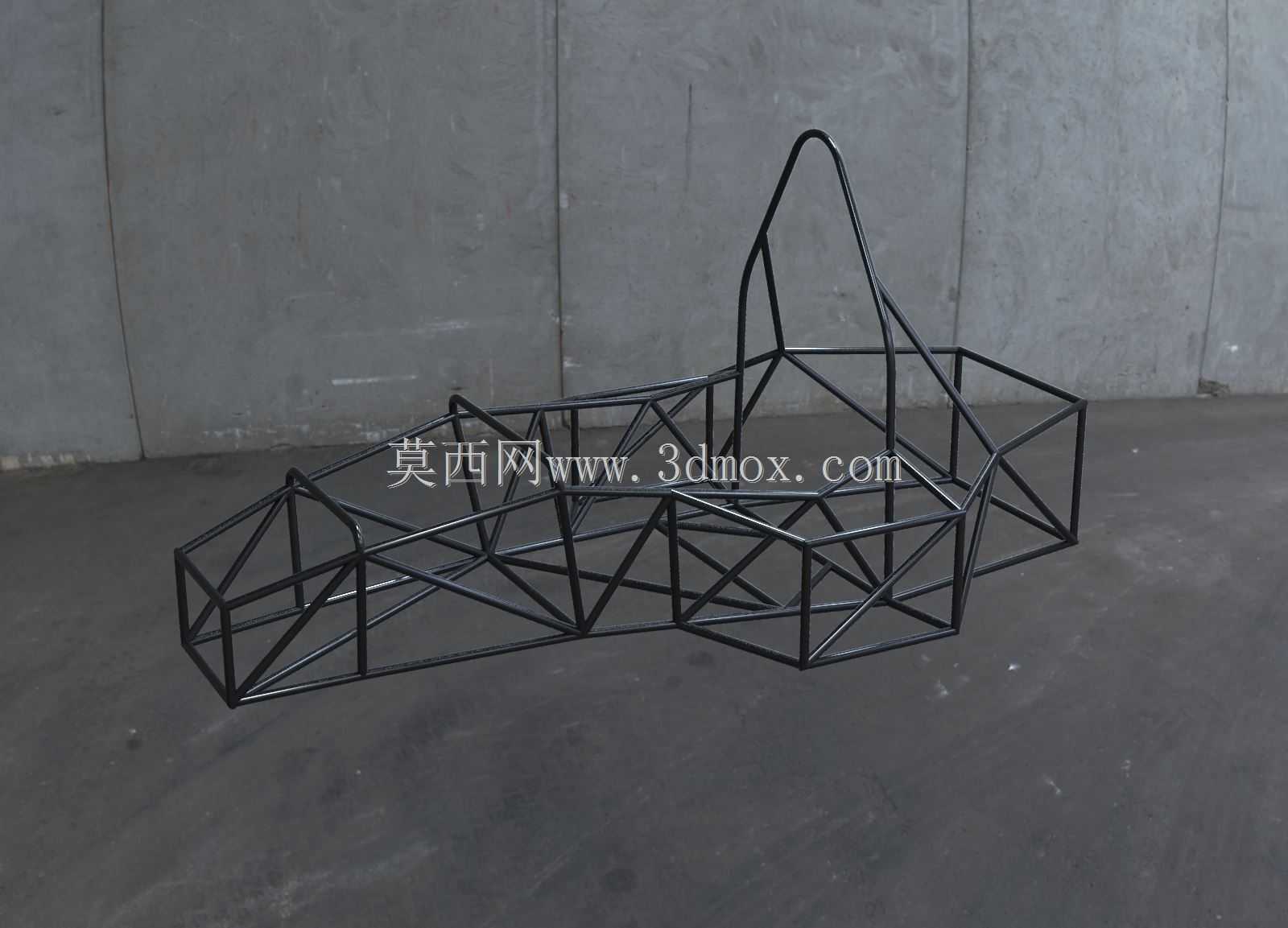

钢管桁架式卡丁车FSAE赛车车架结构

　　该钢管桁架结构是小型竞速卡丁车与大学生方程式赛车的核心承载基体，所有车载系统的安装定位、载荷传递都依托这套框架完成，日常场地娱乐卡丁车运营、院校方程式车队参赛、定制化越野卡丁车改装场景中，这类桁架式车架都是应用最广泛的结构形式。从实际使用场景来看，这套车架需要同时承受多维度载荷：直线加速时动力总成输出的纵向牵引力、高速过弯时轮胎侧偏带来的横向倾覆力矩、颠簸路面行驶时悬架传递的垂直冲击载荷，以及碰撞工况下的冲击能量吸收，所有载荷都会通过各节点的钢管焊缝分散到整个桁架结构中，避免局部应力集中导致的结构失效。设计过程中首先要确定核心硬点边界：驾驶舱的人机工程尺寸是首要约束，需要预留出驾驶员坐姿下的腿部操作空间、方向盘转动行程、

　　安全带安装点位，同时要满足赛事规则中关于驾驶舱开口尺寸、侧边防撞结构高度的强制要求；前后悬架的安装硬点需要和悬架硬点坐标完全匹配，保证主销后倾、外倾等定位参数在设计公差范围内，避免后续装配出现干涉；动力总成的安装支座位置需要兼顾传动轴的角度公差，减少万向节的附加载荷，同时预留出散热系统、燃油箱、电控模块的安装空间，避免各系统在动态行驶中出现运动干涉。结构选型上采用空间钢管桁架形式，相比一体式冲压车身，这类结构的设计迭代速度更快，小批量制作成本更低，通过调整不同位置钢管的管径、壁厚以及截面形状，可以在控制整体重量的前提下实现足够的结构刚度，主环、前环、侧边防撞结构这些碰撞关键区域采用更高强度的钢管，斜撑的布置完全遵循力流传递路径，

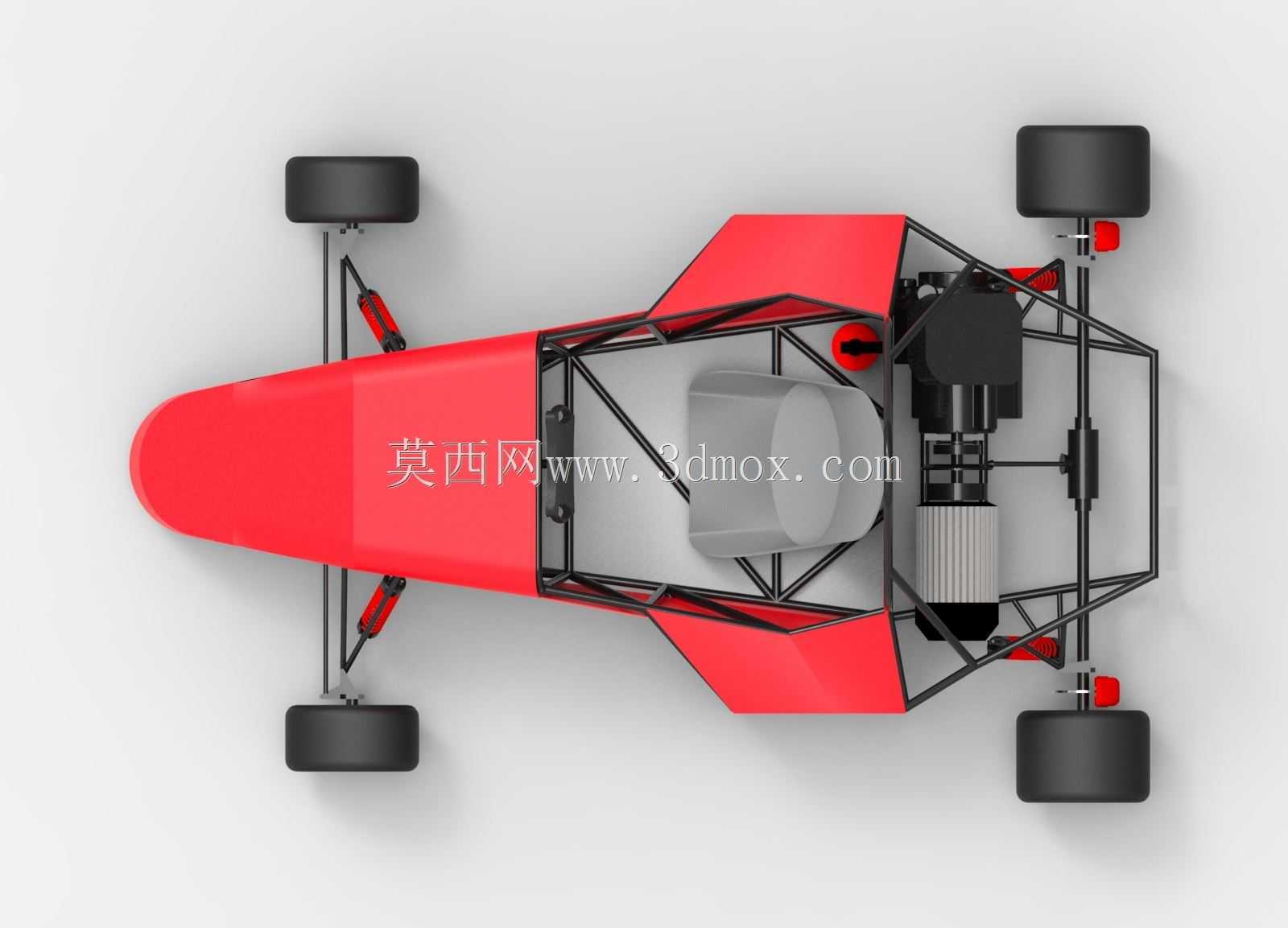

　　没有冗余的杆件，每一段钢管都承担对应的载荷传递作用，避免不必要的重量增加。安装边界方面，车架前端预留出前防撞结构、前悬架摇臂、转向机的安装平面，所有安装孔位的同轴度公差控制在合理范围内，避免装配时出现强制装配产生的内应力；中部驾驶舱区域预留出座椅安装滑轨、安全带固定点、踏板组的安装支座，固定点的局部位置做了加强筋处理，保证碰撞时固定点不会出现撕裂；后部结构围绕动力总成布置，预留出发动机、差速器、后悬架的安装点位，同时考虑到后期维护的便利性，动力总成周边的杆件不会遮挡常规保养的操作空间。从结构特性来看，这套桁架结构的扭转刚度是核心性能指标，足够的扭转刚度可以保证悬架的运动特性符合设计预期，避免车架变形导致的轮胎接地面积变化，

　　影响行驶抓地力，设计过程中通过调整斜撑的布置角度，让整个车架的扭转刚度匹配悬架的刚度设定，避免刚度过高导致的冲击无法缓冲，或是刚度过低导致的操控响应滞后。实际制作过程中，这类桁架结构通常采用钢管弯折后焊接成型，所有管件的相贯线切口都需要精准匹配，保证焊接时的贴合间隙符合焊接工艺要求，减少焊接变形，关键焊缝位置需要做探伤检测，避免出现虚焊、夹渣等缺陷，焊接完成后还需要做去应力处理，避免长期使用过程中出现应力释放导致的车架变形。对于场地运营类卡丁车来说，这套车架的结构耐久性是重点，日常使用中频繁的冲击、振动都需要车架长期保持尺寸精度，避免出现定位参数偏移导致的轮胎异常磨损；对于参赛类FSAE赛车来说，在保证强度刚度的前提下尽可能降低重量是核心目标，通过拓扑优化调整杆件布置，在不降低安全性能的前提下削减冗余重量，提升整车的动力性与操控响应。
