钢管桁架式卡丁车承载底盘结构设计

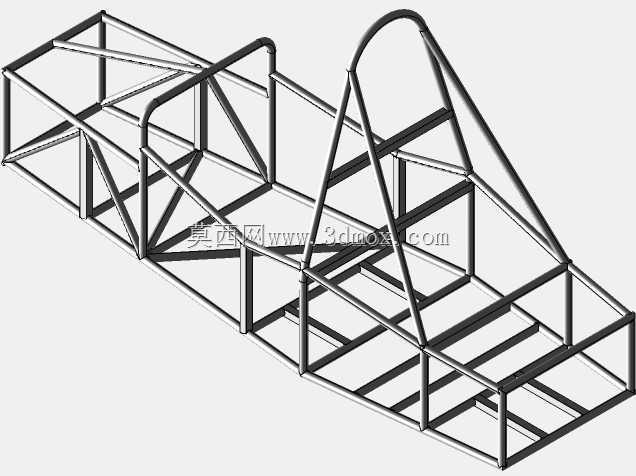

　　该卡丁车底盘采用空间钢管桁架式承载结构，是小型非道路竞速、休闲娱乐类卡丁车的核心承载基体，所有动力总成、行走机构、操控系统、驾乘防护结构均需依托该底盘完成安装定位，直接决定整车的刚性表现、动态操控极限与驾乘安全冗余。从实际应用场景来看，这类桁架式底盘广泛适配场地休闲卡丁车、入门级竞速卡丁车、DIY改装自制卡丁车的开发需求，相比一体式冲压底盘，其加工门槛更低、结构修改灵活性更强，无需大型冲压模具即可完成小批量生产或个人定制加工，尤其适合小型游乐设备厂商、赛车改装爱好者的开发场景。

　　从设计思路层面，整个底盘的管材排布完全遵循载荷传递路径优化原则：主纵梁采用连续通长管材布置，沿整车前后方向贯穿，承受行驶过程中的纵向冲击载荷与垂直方向的弯曲载荷；横向连接管按照等间距排布，同时在动力安装位、转向机构安装位、座椅固定位、前后防撞区域增设斜向支撑管，形成稳定的三角形受力单元，避免管材连接节点出现应力集中，在控制整体重量的前提下最大化提升结构抗扭刚性。前部的弧形弯管结构为驾乘人员腿部防护区与前防撞缓冲区，既预留了足够的腿部放置空间，也能在发生正面碰撞时通过管材的塑性变形吸收冲击能量，降低碰撞对驾乘人员的伤害；中部隆起的拱形管架为座椅靠背安装位与防滚支撑结构，可直接适配通用型卡丁车桶式座椅的安装孔位，同时为三点式安全带提供固定锚点；后部的桁架区域为动力总成安装区，预留了通用小型汽油机、电机的安装定位面，可适配不同功率等级的动力单元安装，同时预留了传动半轴、后轴轴承座的安装基准面，保证传动系统的同轴度公差符合设计要求。

　　在安装边界与尺寸适配方面，该底盘的轮距、轴距参数完全符合休闲类卡丁车的通用设计规范，前后悬长度控制在合理范围内，避免转向过程中轮胎与车架管材发生运动干涉；底盘下部的管材排布预留了足够的离地间隙，可适配场地内的起伏路面行驶需求，同时在转向机安装位、制动踏板安装位预留了标准化的安装孔位，无需二次加工即可匹配通用型卡丁车转向机、制动总泵、油门踏板组件的安装。所有管材连接节点均采用相贯线切割处理，保证管材之间的贴合面紧密贴合，适配焊接加工工艺，焊接完成后整体变形量小，后续仅需少量校正即可满足装配公差要求。

　　从功能特性来看，该桁架式底盘没有多余的冗余结构，每一段管材都承担对应的载荷传递功能，整体重量控制在较低水平，可有效降低整车整备质量，提升动力响应速度；开放式的桁架结构也为后续的管线布置、零部件检修提供了充足的操作空间，制动油管、油门拉线、电气线路均可沿管材内壁或侧面排布，通过管卡固定即可，无需额外设计走线槽。在实际装配过程中，该底盘可直接匹配10寸或12寸的卡丁车专用轮毂与轮胎，前悬架转向节的安装位预留了足够的调整空间，可根据使用需求调整前轮前束、主销后倾角等定位参数，适配不同场地的操控调校需求；后轴安装位可适配整体式后驱动桥，也可根据改装需求升级为独立式后悬架结构，结构拓展性较强。

　　需要注意的是，这类钢管桁架底盘在加工过程中需严格控制管材的下料尺寸与弯管角度，所有连接节点的焊接需采用满焊工艺，关键受力节点可额外增设加强衬片，避免长期承受交变载荷出现焊缝开裂的问题；底盘整体焊接完成后需进行退火处理消除焊接应力，再进行整体尺寸校正，保证各个安装基准面的平面度、位置度公差符合装配要求，避免后续零部件安装出现错位、干涉等问题。该底盘的结构设计充分平衡了加工难度、结构强度、轻量化需求与拓展性，既可以直接作为成品底盘用于整车组装，也可以作为基础设计框架，根据不同的使用场景调整管材规格、轴距轮距参数，衍生出适配不同需求的卡丁车底盘方案。
