轻量化镂空结构可3D打印减速传动装置

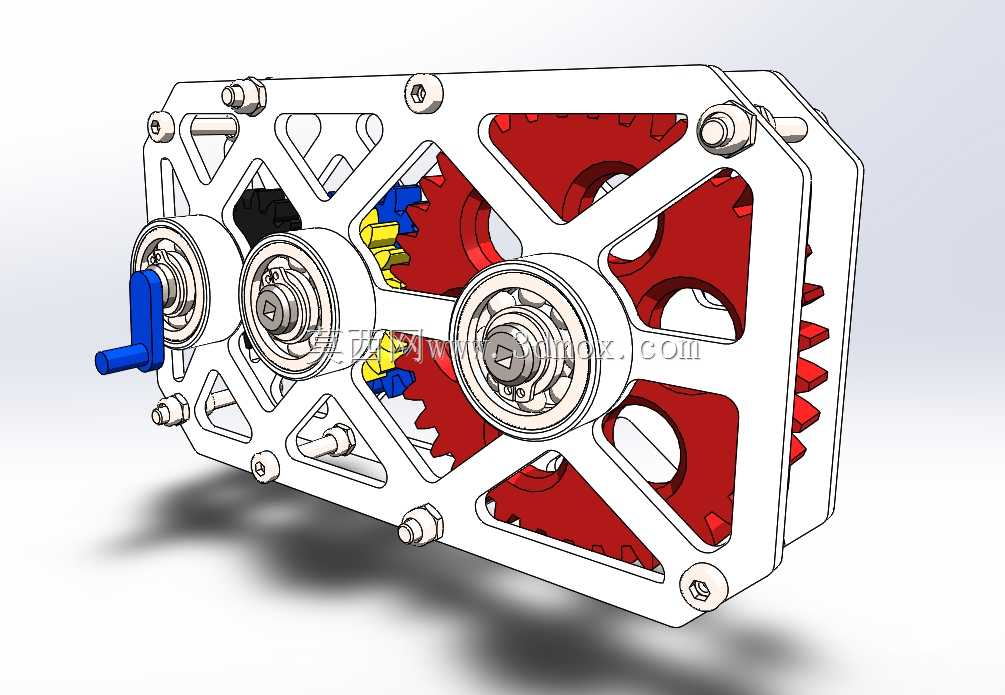

　　这款减速传动装置在设计之初就瞄准了桌面级3D打印的成型特性，没有采用传统减速器厚重的封闭箱体结构，而是通过框架式镂空的承力板完成所有传动部件的定位，既大幅降低了打印耗材的用量，也能让内部齿轮啮合状态全程可视，方便教学演示、传动原理验证场景下的观察调试。从实际应用场景来看，这类轻量化减速装置非常适合小型桌面自动化设备、学生竞赛类机器人关节、DIY创客项目的动力传输环节，不需要承担大吨位重载的传动需求，更侧重结构紧凑、传动直观、加工门槛低的使用需求。

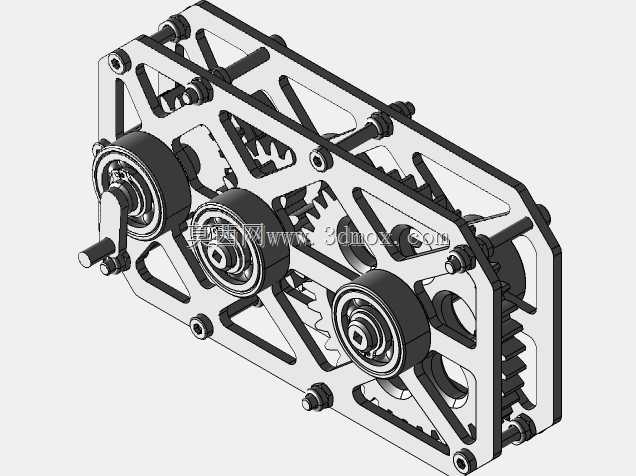

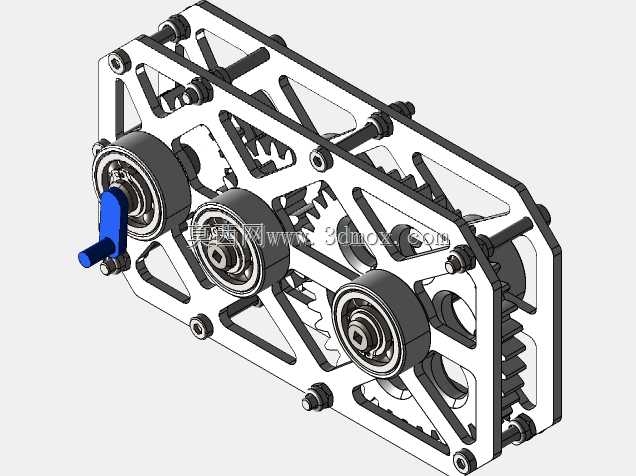

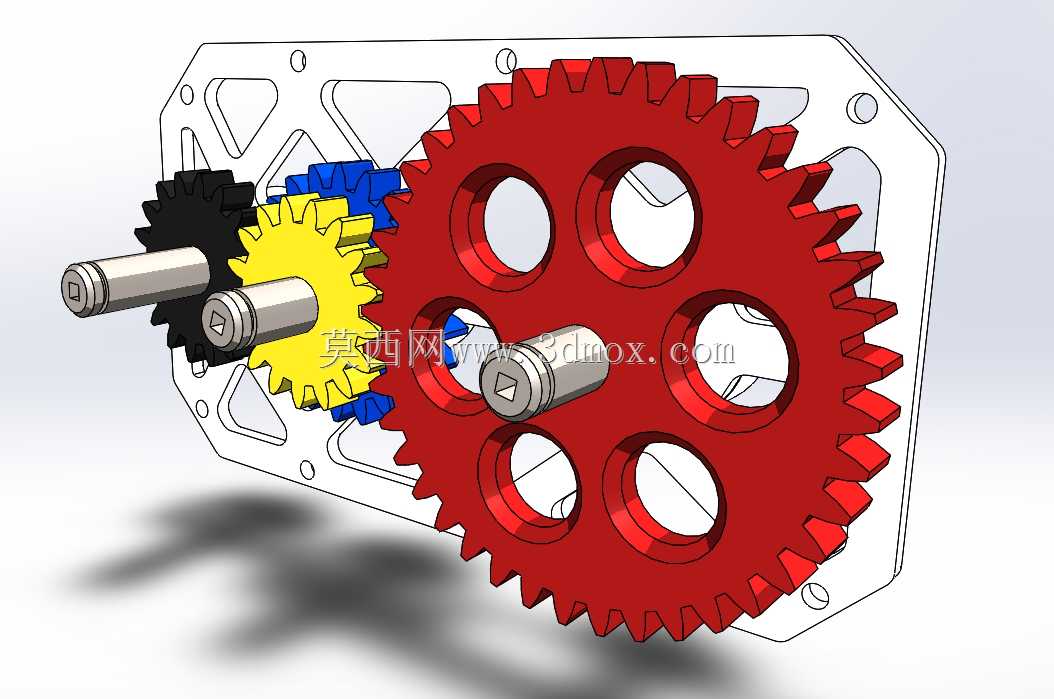

　　设计思路上，整体采用双承力板对锁的结构形式，所有传动轴的安装孔位在两块镂空板上做同轴度配做，轴承安装位预留了适合3D打印的公差余量，不需要二次精加工就能压入标准微型轴承，保证轴系转动的顺滑度。齿轮组采用多级直齿啮合的布局，输入轴端预留了手摇柄的安装位，不需要外接电机就能手动演示减速增扭的效果，各级齿轮的齿数搭配经过传动比校验，能实现稳定的减速输出，不会出现传动卡滞、齿侧间隙过大的问题。承力板上的镂空结构不是随意做的减重处理，所有镂空轮廓都经过受力路径优化，在轴承安装位、螺栓锁紧位都保留了足够的实体承力区域，非承力区域做三角形镂空加强，既减轻整体重量，也不会降低框架的结构刚性，打印完成后不会因为螺栓锁紧出现板件变形的问题。

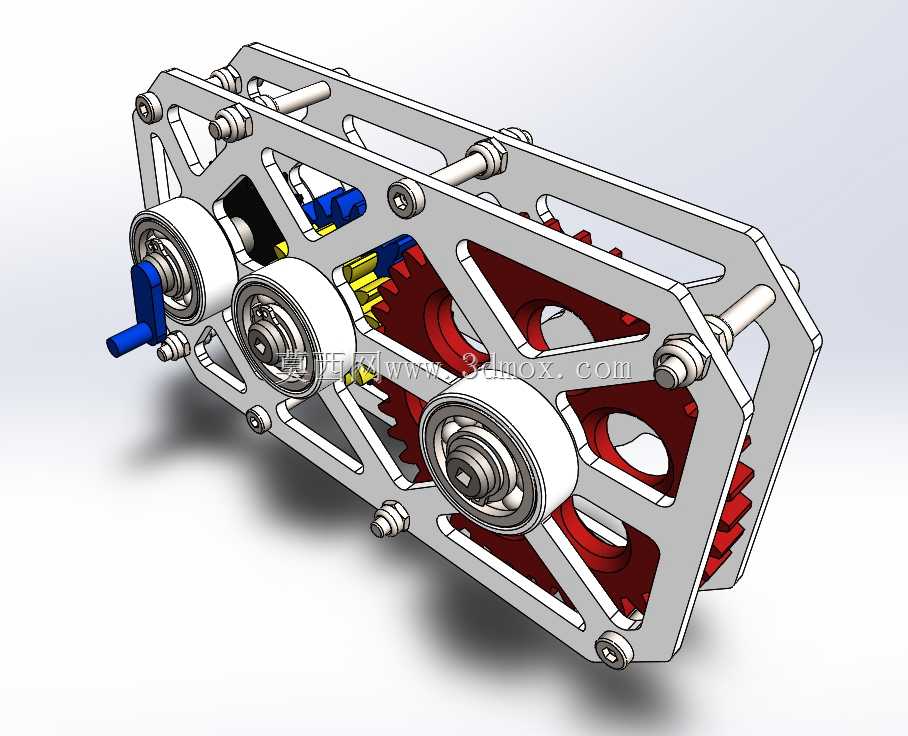

　　从安装边界来看，整体外形为规整的矩形框架结构，所有连接螺栓都采用外露式设计，安装时不需要拆解内部结构就能直接通过框架上的预留孔位固定到设备基座上，输入轴和输出轴的伸出长度、轴径都做了标准化设计，能适配常用的微型联轴器、手摇柄、同步带轮等外接传动件。齿轮部分的齿形参数针对3D打印的层纹特性做了微小优化，齿顶预留了0.1mm的打印补偿量，避免FDM打印过程中出现齿顶堆积导致啮合干涉的问题，不同转速级的齿轮采用了差异化的颜色区分，手动转动输入轴时能清晰看到不同层级齿轮的转速差，非常适合机械原理教学场景下的演示使用。

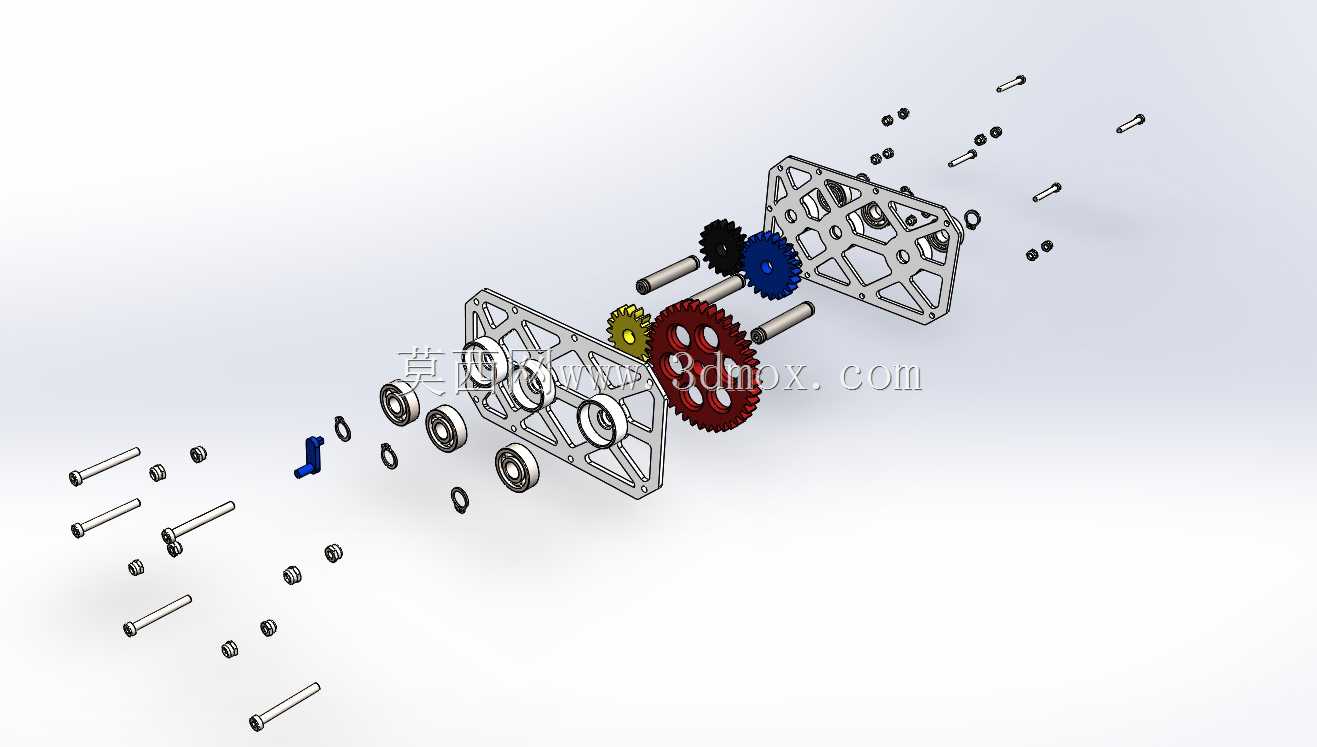

　　实际装配过程中，两块承力板通过六角螺栓和铜柱实现间距定位，轴系的轴向窜动通过轴承内圈的轴用挡圈控制，不需要额外的调整垫片就能控制合理的轴向间隙，所有零件都不需要支撑结构就能完成3D打印，打印时只需要将承力板平放、齿轮端面贴打印平台，就能获得足够的成型精度，装配难度极低，即使是没有太多机械装配经验的创客用户，也能在短时间内完成整机组装，实现稳定的减速传动效果。这类结构的减速装置没有采用传统减速器的密封润滑设计，更适合低速、轻载的演示类、DIY类使用场景，不需要加注润滑脂就能顺畅运转，日常维护只需要定期清理齿轮间的杂物即可，维护成本极低。
