多楔槽V带传动锥带轮结构设计

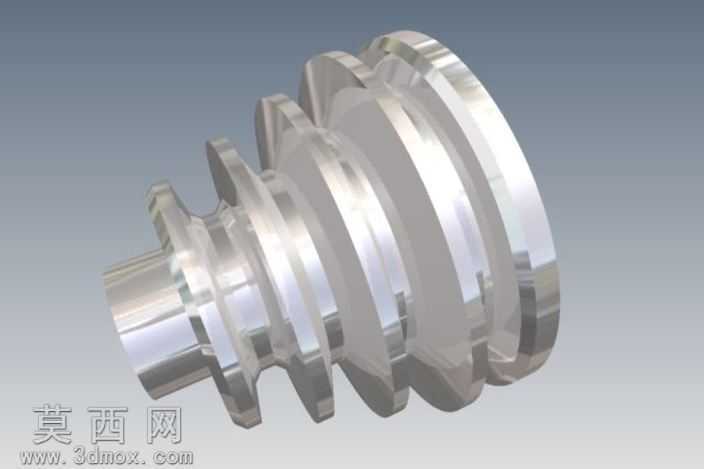

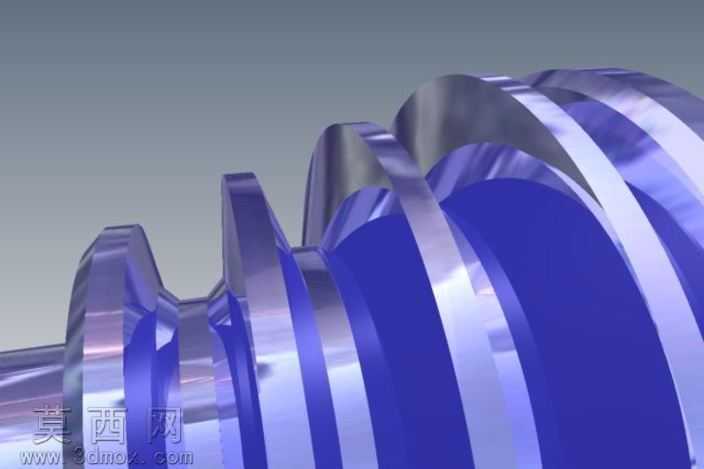

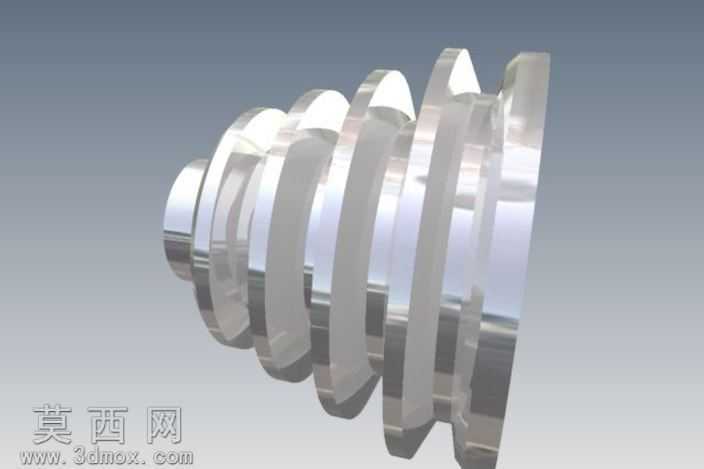

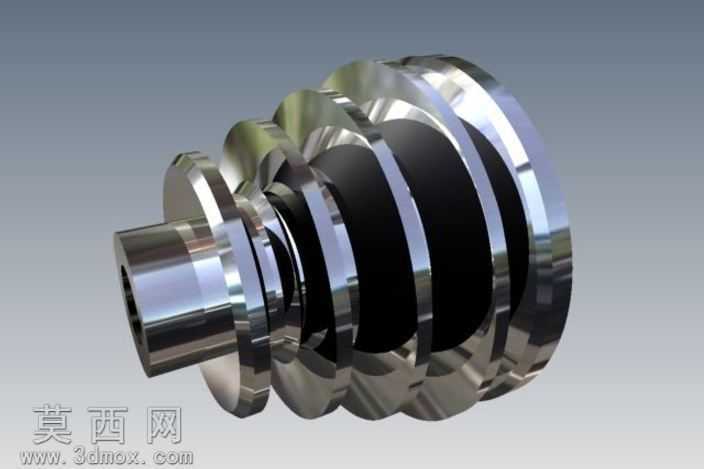

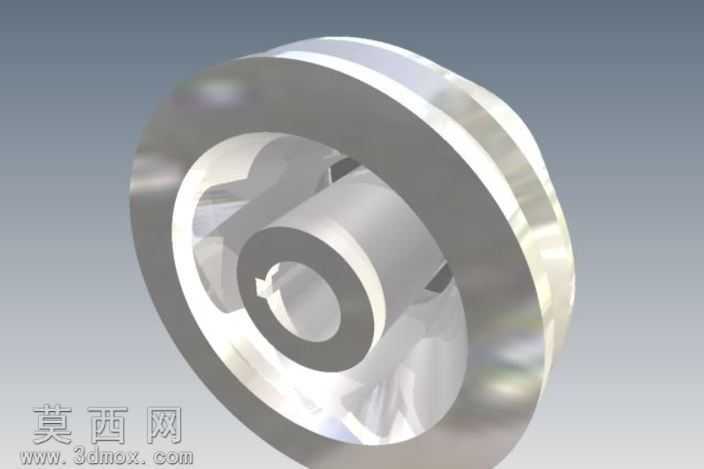

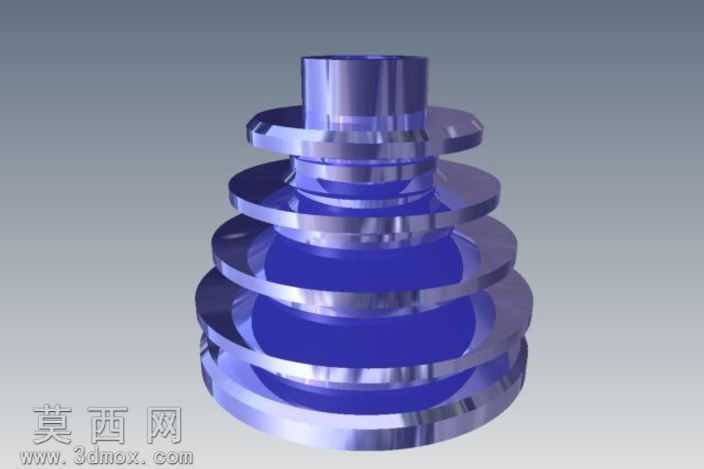

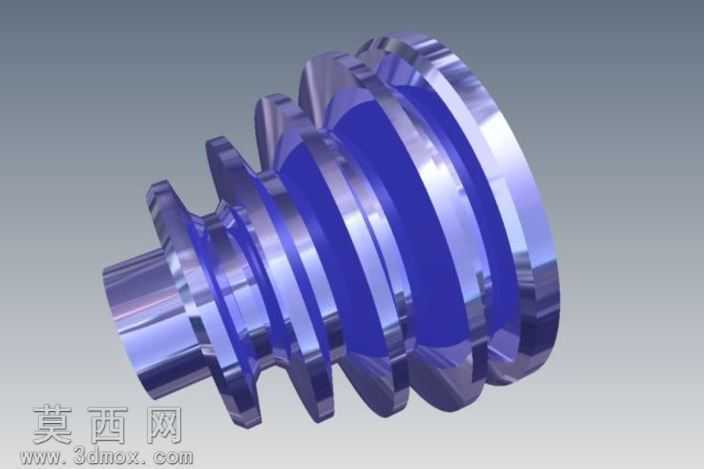

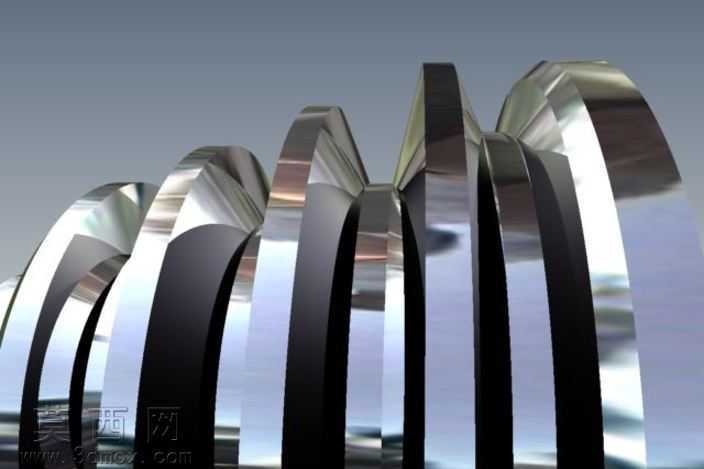

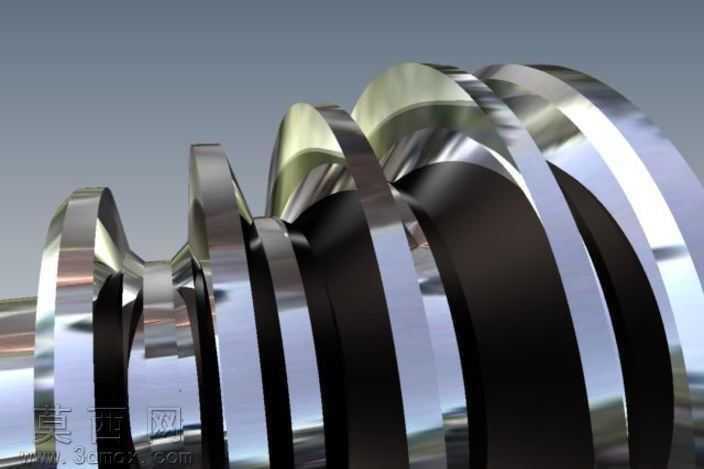

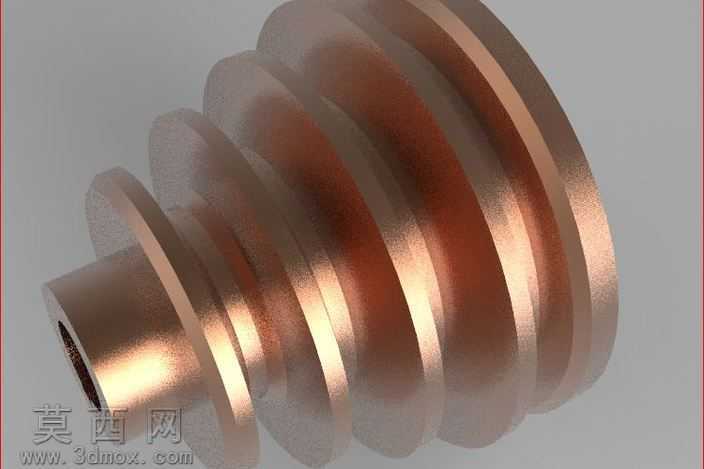

本作品为V带传动用锥式带轮三维建模成果，建模阶段首先梳理带轮的核心功能逻辑：该部件用于电力传输场景，依靠轮体上的楔形槽与三角皮带配合，通过槽面与皮带侧面的摩擦力实现动力传递，因此建模全程围绕楔槽的形位精度、轮体的同轴度要求展开。首先通过旋转特征构建带轮的基体轮廓，依次完成轮毂的安装通孔、定位轴肩、轮辐过渡段的基础造型，保证轮毂内径与安装轴的配合尺寸符合传动件的装配公差要求；随后针对轮体上的多道楔形槽进行特征构建，严格按照三角皮带的截面角度设定槽型的楔角参数，保证每道槽的槽深、槽间距、槽面粗糙度对应的建模曲率完全一致，避免出现皮带运行时的偏磨、打滑问题。材质与渲染阶段，为还原金属带轮的真实质感，赋予模型铜合金材质属性，调整材质的金属度、粗糙度参数，模拟机加工后金属表面的细腻反光效果，同时在轮体的棱边位置添加细微的倒角特征，还原实际机加工工艺的倒角去毛刺工序，避免模型出现尖锐直角不符合生产实际的问题。结构设计上，轮体从轮毂端到轮缘端采用渐进式的锥度过渡，多道楔槽沿锥面依次排布，这种结构能够让V带在运行过程中更好地贴合槽面，提升传动过程中的接触摩擦力，同时锥面结构能够在皮带运转产生小幅窜动时起到自动归位的作用，降低皮带脱落的风险；轮毂部分设计有足够的轴向长度，保证带轮与传动轴安装时的配合接触面积充足，避免传动过程中出现带轮晃动、偏摆的问题，轮缘的最外侧设置有挡边结构，能够对最外侧的V带起到限位防护作用。建模过程中对所有特征的参数进行关联约束，当需要调整带轮的槽数、楔角、轮毂直径等参数时，可以通过修改参数驱动模型整体更新，适配不同功率、不同传动比的V带传动场景；渲染阶段采用柔和的侧光打光方案，突出金属材质的光泽感与楔槽的结构层次感，能够清晰展示每一道楔槽的轮廓形态与轮体的锥度变化，直观呈现该带轮的结构特点与设计逻辑，可用于传动机构的装配模拟、教学演示、生产加工参考等场景。
