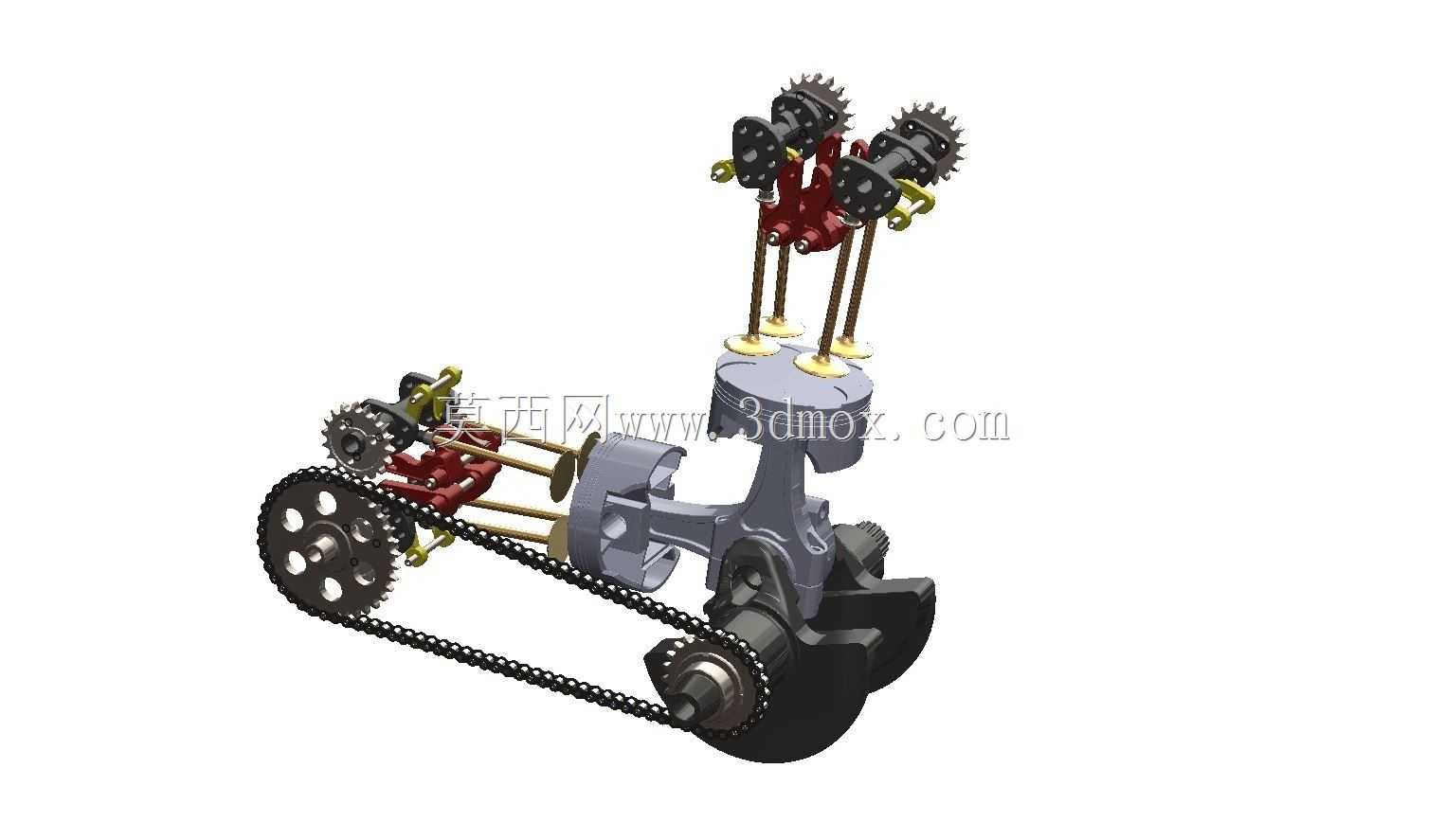

直列双缸摩托发动机动力总成结构

　　脚踏位置的振动幅值控制在民用车型可接受范围内，不会出现长时间骑行肢体发麻的问题。连杆采用剖分式大头结构，轴瓦表面预置油槽，与曲轴主轴颈的配合间隙按照高速汽油机的公差带设计，能够在8000转每分的最高设计转速下保持稳定的润滑油膜，避免高速工况下出现烧瓦抱轴的故障。配气机构采用顶置气门、下置凸轮轴的结构形式，凸轮轴布置在曲轴箱上部，通过正时链条与曲轴前端的正时链轮连接，链条张紧器采用自动液压张紧结构，无需人工定期调整张紧度，能够在链条出现正常磨损后自动补偿间隙，避免正时跳齿导致的气门碰活塞故障。每缸布置两个进气门、两个排气门，气门弹簧采用不等距螺旋弹簧，能够抑制高转速下的弹簧共振，气门导管采用粉末冶金材质，自润滑性能优异，这套动力结构主要适配中小排量跨骑式两轮摩托车，也可作为轻型全地形车、小型机动雪橇的动力源参考，日常民用场景下覆盖通勤代步、郊野非铺装路面通行等需求，其输出特性偏向中低转速扭矩输出，匹配摩托车常用的5挡手动变速系统，能够满足单人骑行、轻载双人出行的动力需求。从结构布局来看，采用直列双缸斜置布置，缸体与水平方向呈一定倾角，既能够压缩发动机整体竖向高度，适配摩托车车架的钢管主梁空间，也能为前部散热风道留出足够通流面积，避免缸头区域在长时间低挡位爬坡时出现热堆积。核心的曲柄连杆机构采用整体式锻造曲轴，两个曲柄销错开180度布置，平衡轴与曲轴通过齿轮直接啮合驱动，能够抵消一阶往复惯性力的大部分振动，实际运行时手把、

　　可降低气门杆的往复运动磨损。缸头部分的进排气道采用渐扩式截面设计，进气道内壁做光滑过渡处理，能够减少进气阻力，提升充气效率，排气道出口预设法兰安装位，可直接匹配不锈钢排气前段的安装接口，无需额外做转接结构。润滑系统采用压力飞溅复合式润滑，机油泵由曲轴尾端的齿轮直接驱动，泵油流量按照整机热负荷标定，能够同时向曲轴主轴颈、连杆大头、凸轮轴轴承、摇臂轴等压力润滑点供油，缸壁、活塞销、正时链条等部位则依靠曲轴旋转带起的机油飞溅润滑，油底壳采用冲压钢板结构，底部预置放油螺塞，放油螺塞带磁性吸附结构，能够收集机油循环过程中携带的金属磨屑，减少磨粒磨损对运动副的损伤。冷却系统采用自然风冷结构，缸体、缸头外表面布置密集的散热鳍片，

　　鳍片的走向与车辆行驶方向平行，行驶过程中迎面气流可顺着鳍片间隙快速带走热量，无需额外布置水泵、散热器等水冷部件，既降低了整机重量，也减少了冷却系统的故障点，适合日常使用场景下的维护需求。传动部分的初级减速采用斜齿轮传动，曲轴前端的主动齿轮与离合器大鼓的从动齿轮常啮合，传动平稳性优于直齿轮，能够降低齿轮啮合的敲击噪声，离合器采用多片湿式摩擦片结构，摩擦片基材为纸基材料，摩擦系数稳定，结合过程平顺，能够承受频繁的起步、换挡操作。外部安装边界方面，发动机前部预设两个悬挂安装孔，后部预设一个与车架连接的吊装孔，三个安装点形成稳定的三角形支撑结构，安装孔内预置橡胶减震衬套，能够过滤发动机运行时的高频振动，避免振动直接传递到车架引发整车共振。

　　输出轴位于发动机左侧，可直接匹配摩托车的小链轮安装，输出轴的花键参数与主流125-250cc排量摩托的传动链轮通用，替换配件获取难度低。整机的横向宽度控制在合理范围内，安装后不会超出摩托车车架的两侧宽度，避免转弯时发动机突出部分与地面发生剐蹭，竖向高度则预留了足够的离地间隙，能够满足非铺装路面的通过性要求。设计过程中对各个运动部件的运动间隙做了完整的干涉检查，活塞在上止点时与气门的最小间隙、正时链条运行时的摆动空间、齿轮啮合的侧隙都经过反复校核，所有密封面都预置密封胶槽或者O型圈安装槽，能够避免运行过程中出现机油渗漏的问题，各个需要定期维护的部位比如机油滤芯、火花塞、正时张紧器都布置在易操作的位置，日常保养时无需大量拆解外围部件，降低了后期维护的操作难度。
