小型履带式移动行走底盘结构设计

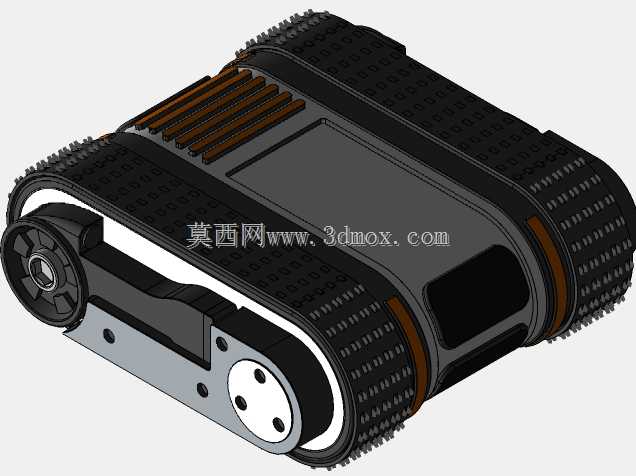

　　这款小型履带行走底盘的设计，最初是面向狭小空间巡检、轻型物料转运场景开发的行走承载单元，区别于常规轮式行走机构，履带结构能在非硬化铺装路面、存在一定坡度或细碎障碍物的工况下保持足够的抓附力，避免轮式结构容易出现的打滑、陷滞问题。从结构布局来看，整体采用双侧对称的履带模组设计，每侧履带环绕驱动轮、承重轮与导向轮布置，驱动轮设置在底盘侧部靠上位置，通过内置的传动结构连接动力输出端，承重轮沿履带下沿均匀排布，直接承接底盘上部的载荷，将负载均匀分散到履带与地面的接触面上，降低单位面积的接地比压，这一设计让底盘可以在松软土质、薄覆层的工业厂区地面稳定通行，不会因为局部压强过大出现下陷。设计过程中优先考虑了结构的紧凑性，

　　整体外轮廓控制在较小的尺寸边界内，宽度方向预留了足够的上部安装空间，可根据实际使用需求搭载检测模组、小型载物货斗或是简易机械操作臂，安装面预留了标准化的螺纹连接孔位，不需要额外做转接支架就能完成上部功能模块的固定，降低二次改装的结构设计工作量。履带选用带横向防滑筋的橡胶材质，既可以保证在金属、水泥、瓷砖等光滑工业地面行走时不会打滑，也能避免金属履带对地面造成的刮损，适配室内外多场景的通行需求，履带张紧结构集成在侧部导向轮的安装座上，通过调节螺栓就能调整履带的张紧度，日常维护不需要拆解整体侧盖，操作便捷度较高。底盘的动力舱设置在两侧履带模组之间的中空区域，预留的安装空间可以适配不同规格的驱动电机与减速组件，

　　设计时做了动力模块的快拆结构，只需要松开底部的固定压块就能将整套动力单元取出，方便后期的故障排查与部件更换。从行走性能的设计参数匹配来看，双侧独立驱动的布局可以实现原地转向功能，在狭窄的通道内不需要大半径的转弯空间就能完成方向调整，这一点对于厂区设备巡检、仓储区域的小件转运场景尤为实用，常规轮式底盘在狭窄通道内往往需要多次进退才能完成转向，而履带式原地转向的特性能大幅提升狭小空间内的移动灵活性。底盘的上部承载框架采用一体化的折弯结构，在保证整体结构强度的同时尽可能降低自重，框架的受力点都做了加强筋处理，避免长期承载后出现结构变形，框架底部和履带模组的连接位置设置了减震缓冲垫，能过滤行走过程中路面颠簸带来的振动，

　　保证上部搭载的精密检测元件不会因为持续振动出现精度偏移或是连接松动。在安装边界的设计上，底盘整体高度控制在较低的水平，降低了整体重心，在带有坡度的路面行走时不容易出现侧翻，侧部的履带外沿没有突出的结构件，能贴近墙体或是设备边缘通行，进一步提升空间利用率。设计时还考虑了安全防护需求，履带的上部和侧部都设置了防护挡板，避免行走过程中卷入线缆、碎屑等杂物，卡滞履带传动结构，挡板和履带之间预留了足够的间隙，不会因为正常的形变出现摩擦异响。这款底盘的结构设计没有冗余的复杂构件，所有零部件都采用常见的标准件与易加工的钣金、机加工件，生产加工的成本可控，后期替换配件也容易采购，适合作为小型移动作业设备的通用行走底座，可拓展应用到安防巡检、厂区物料配送、小型作业机器人承载等多个场景，结构的模块化设计也方便根据不同的载重需求调整履带宽度、轮组尺寸，快速衍生出不同载荷等级的变型产品。
