模块化可扩展大容量储能电源组结构设计

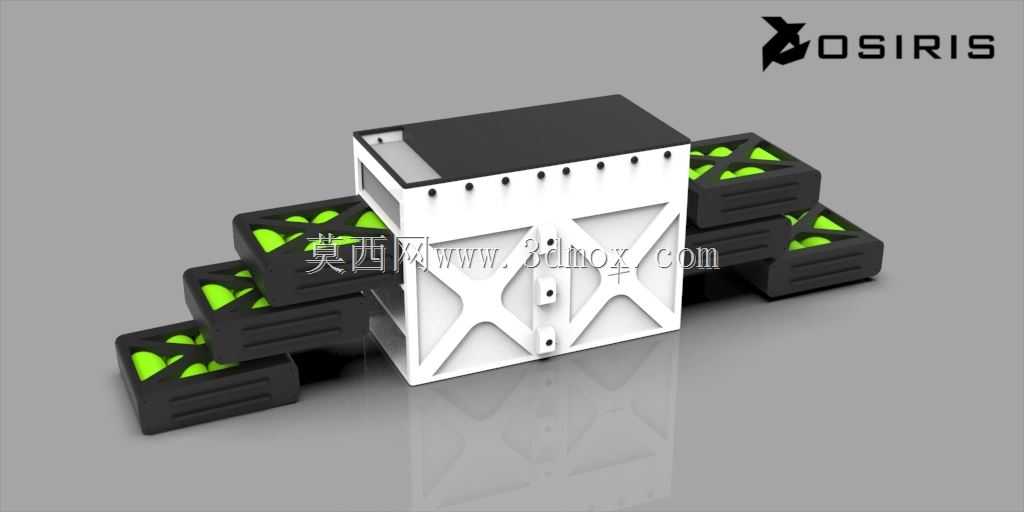

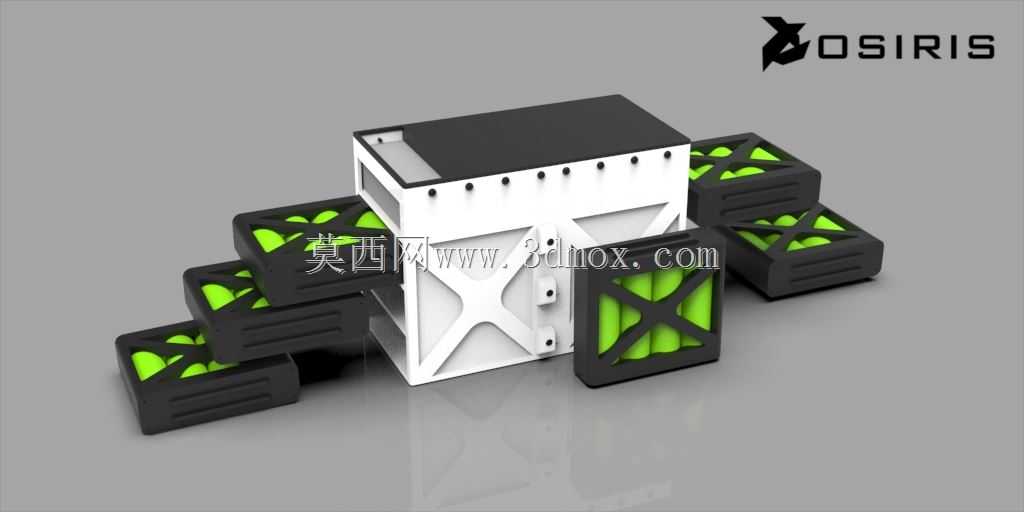

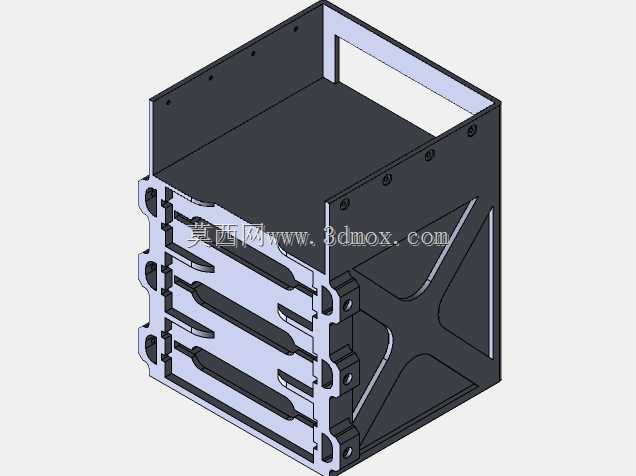

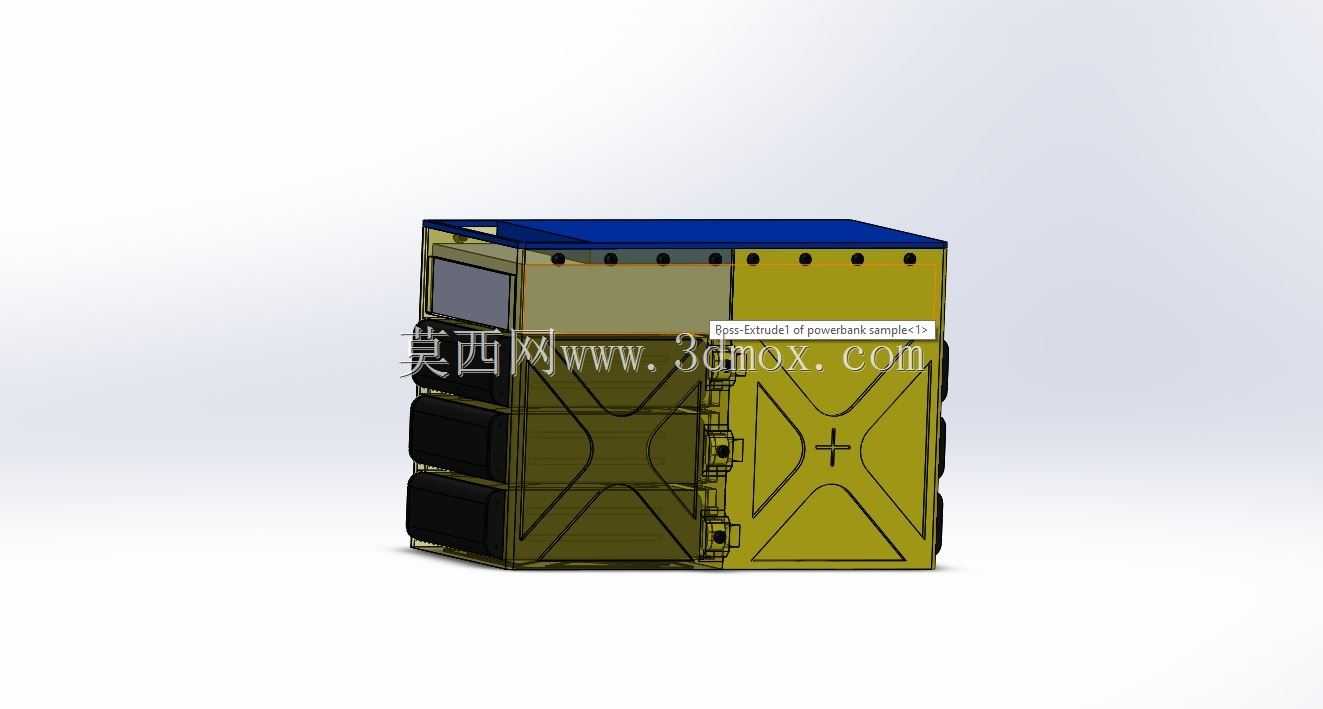

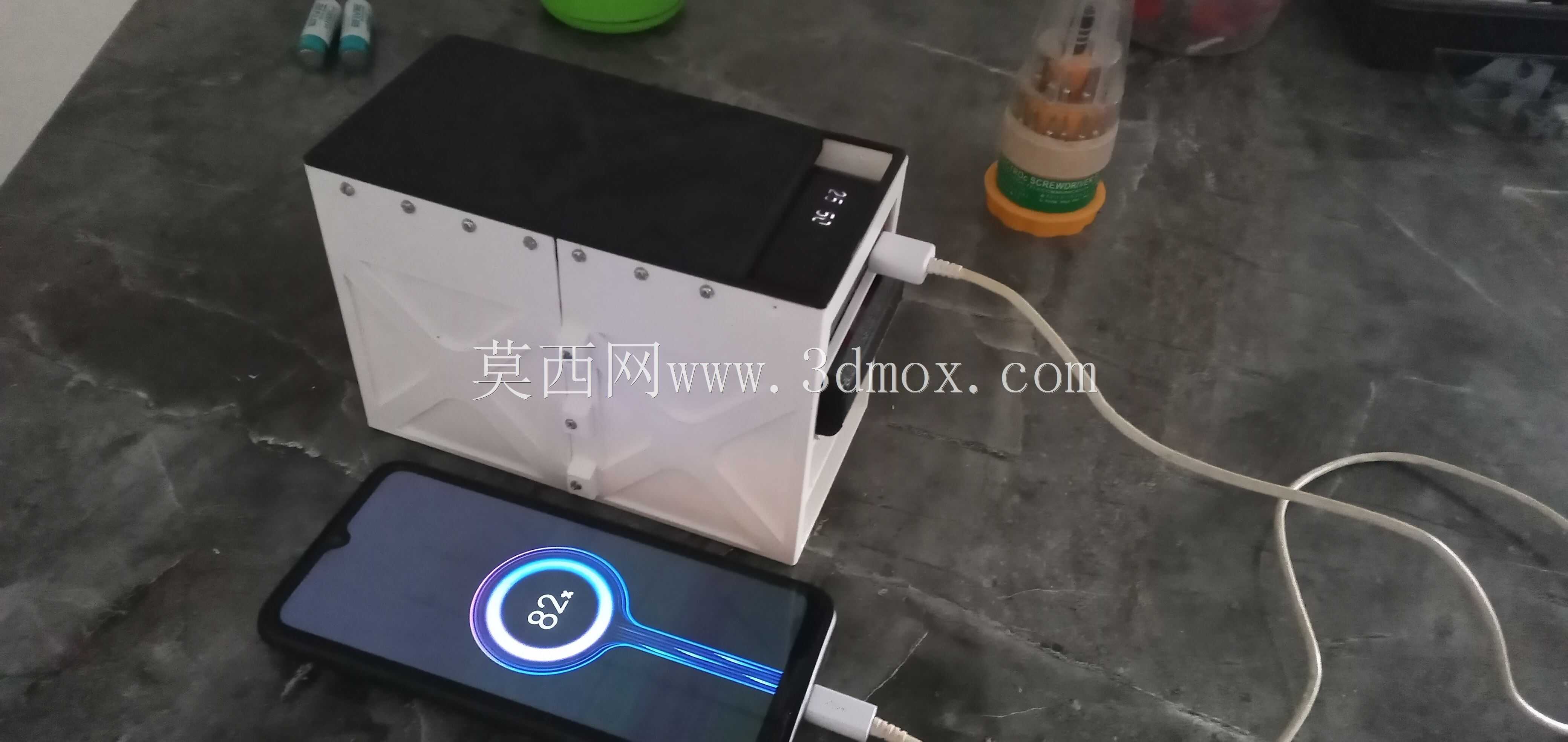

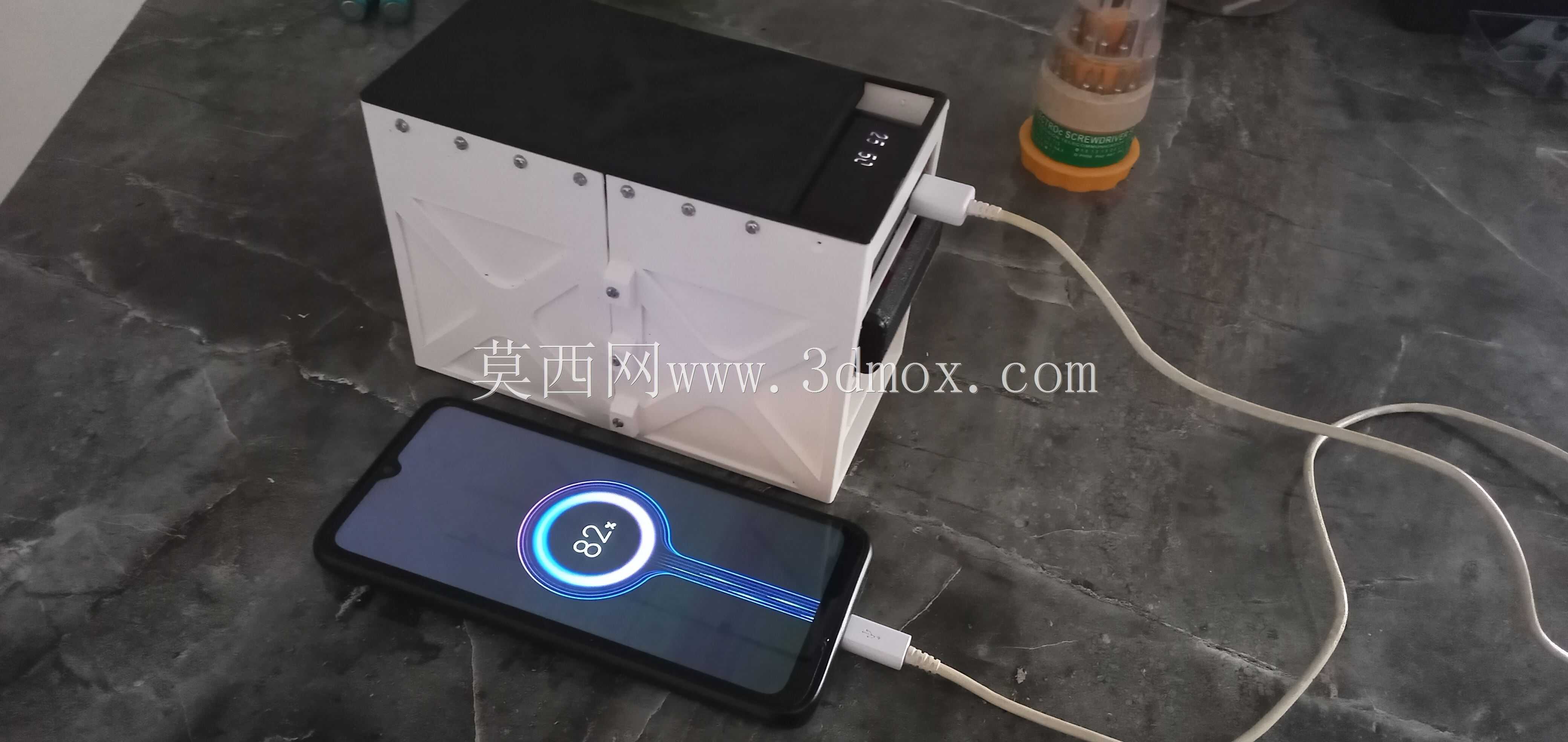

　　户外作业、应急供电、野外勘测这类场景里，固定容量的便携电源经常遇到续航不足的问题，常规一体式电源要么容量冗余带来不必要的负重，要么容量偏小无法支撑多设备长时间供电，这款模块化可扩展的电源组结构，就是针对这类实际使用痛点做的结构设计。整个电源组采用主舱加扩展电池盒的组合架构，主控制舱作为核心承载单元，集成了充放电管理模块的安装位、输出接口排布区、电路固定槽位，舱体外壳做了X型加强筋结构，既可以降低壳体壁厚减少整体重量，又能在跌落、挤压工况下提升结构抗形变能力，避免内部电路受外力冲击损坏。主舱侧面预留了标准化的快装对接接口，每个扩展电池盒都采用统一的对接尺寸，不需要额外接线，卡入对接位即可完成电路连通与机械固定，单块电池盒对应10000毫安时的电芯容纳空间，用户可以根据实际用电需求灵活搭配扩展块数量，最多可扩展至6块电池盒，总容量达到60000毫安时，满足不同时长的供电需求。

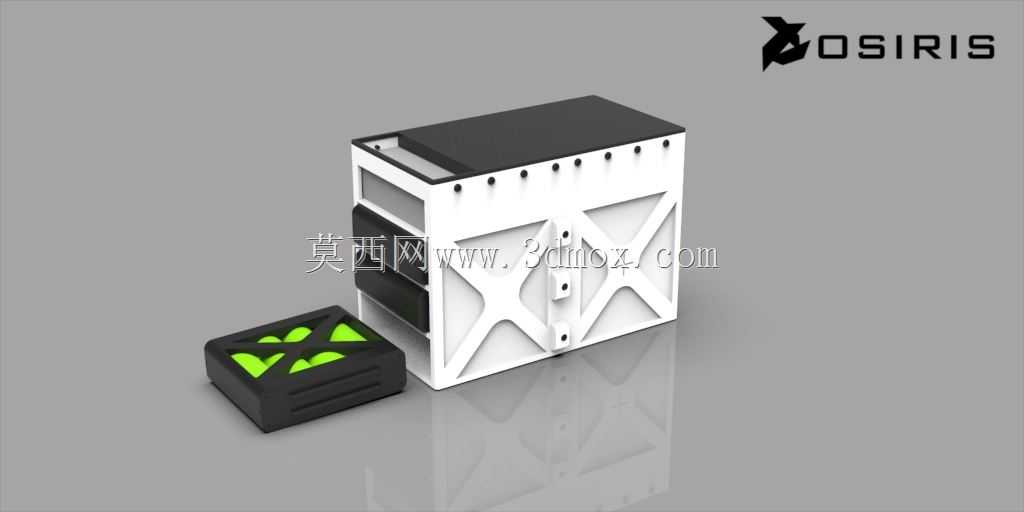

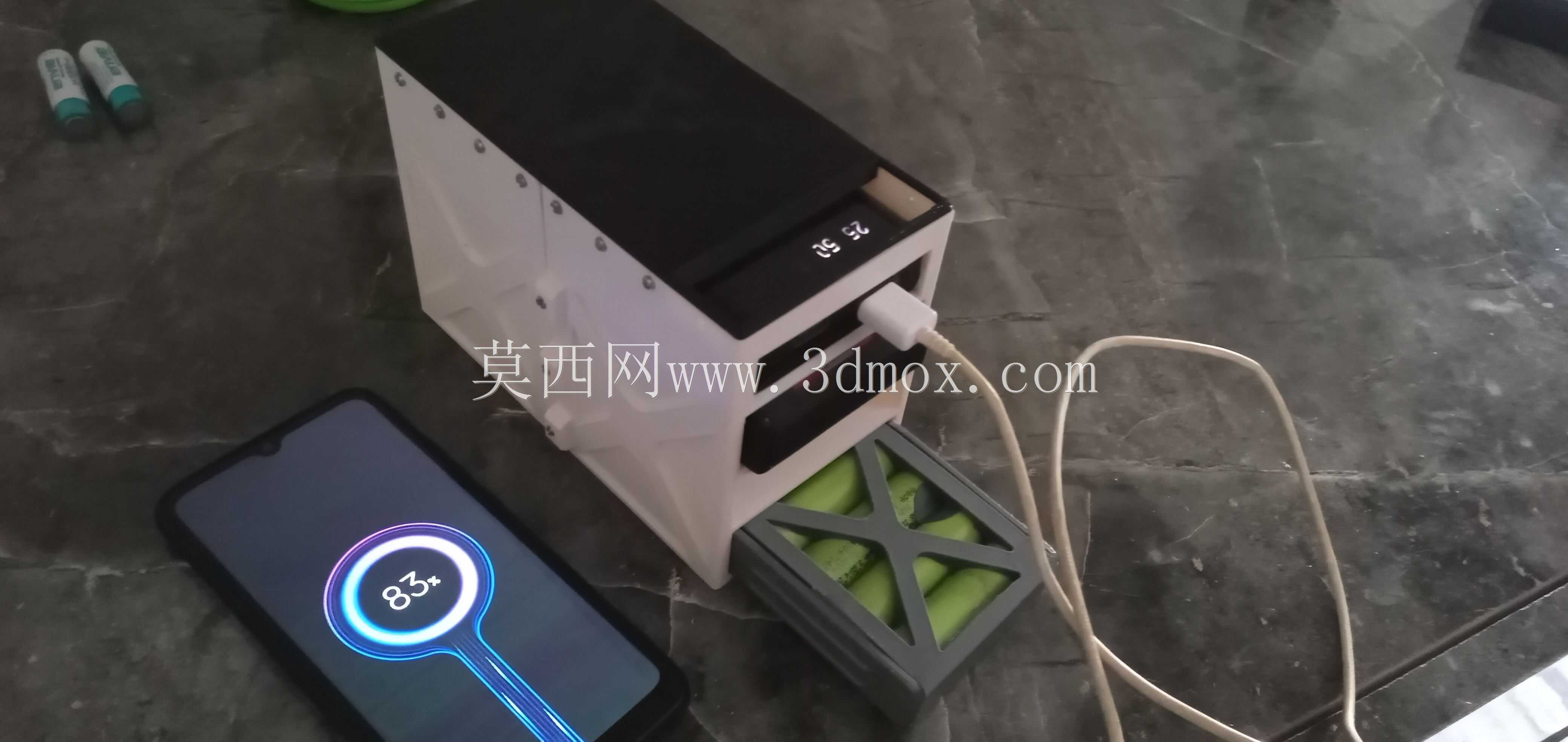

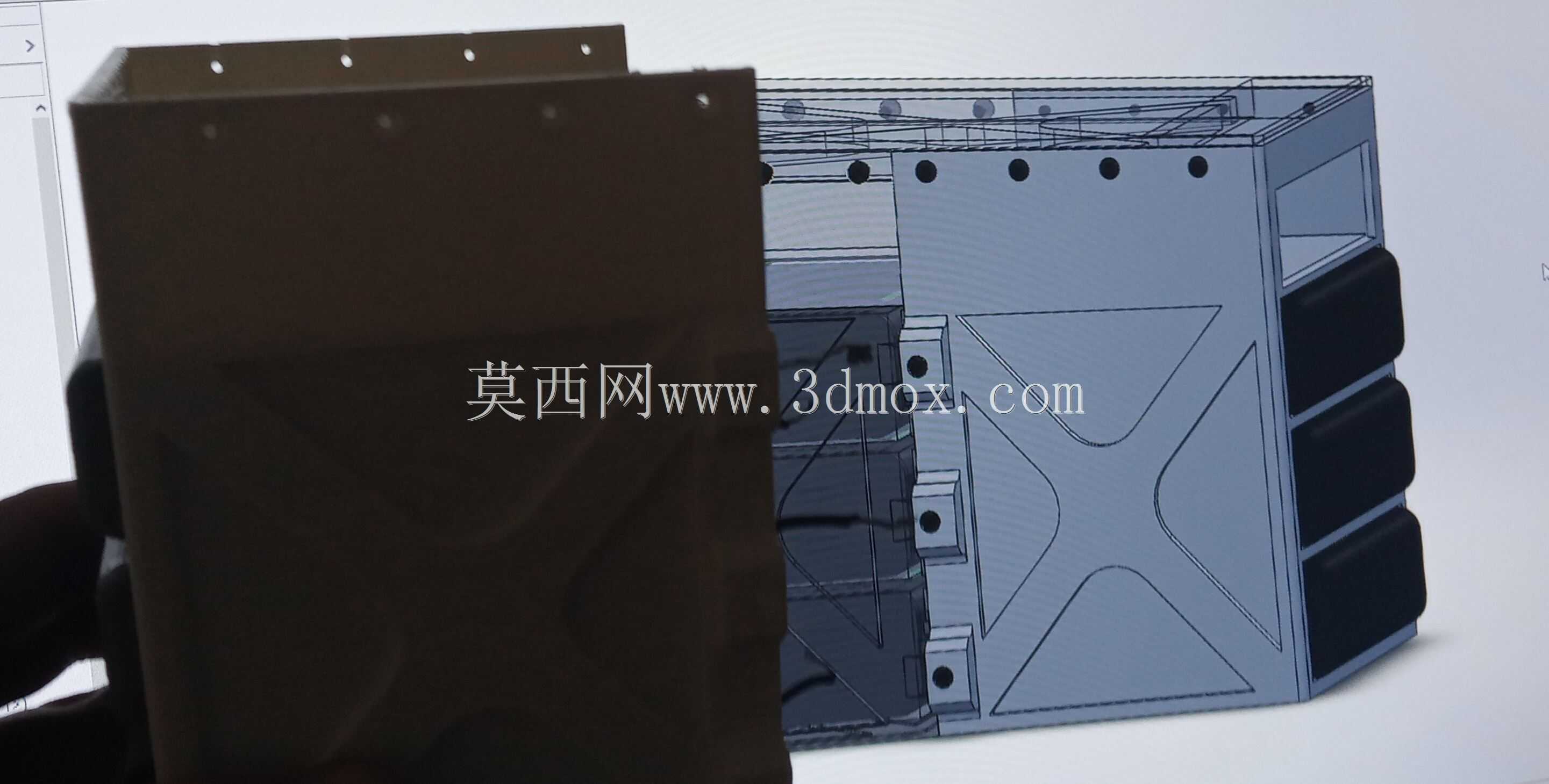

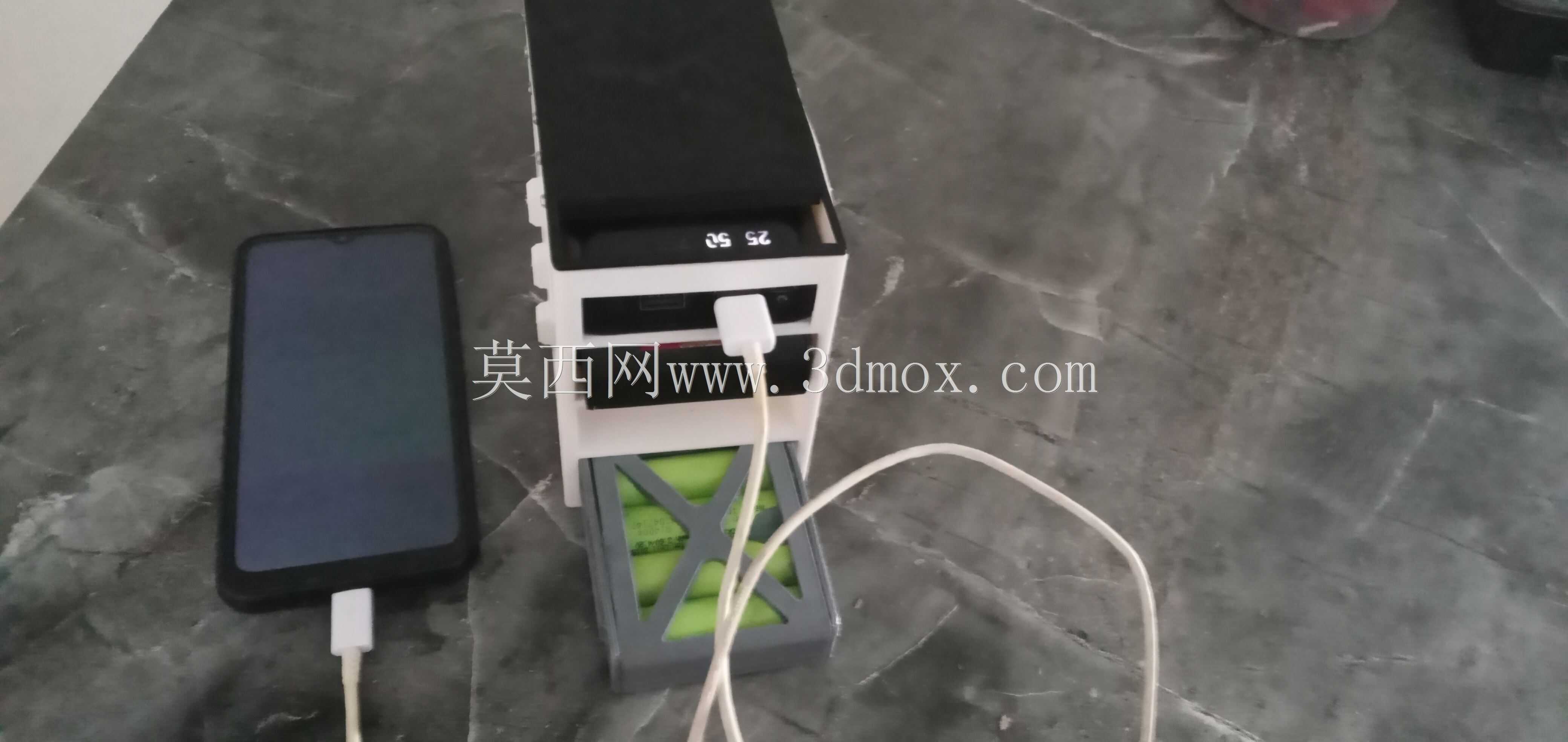

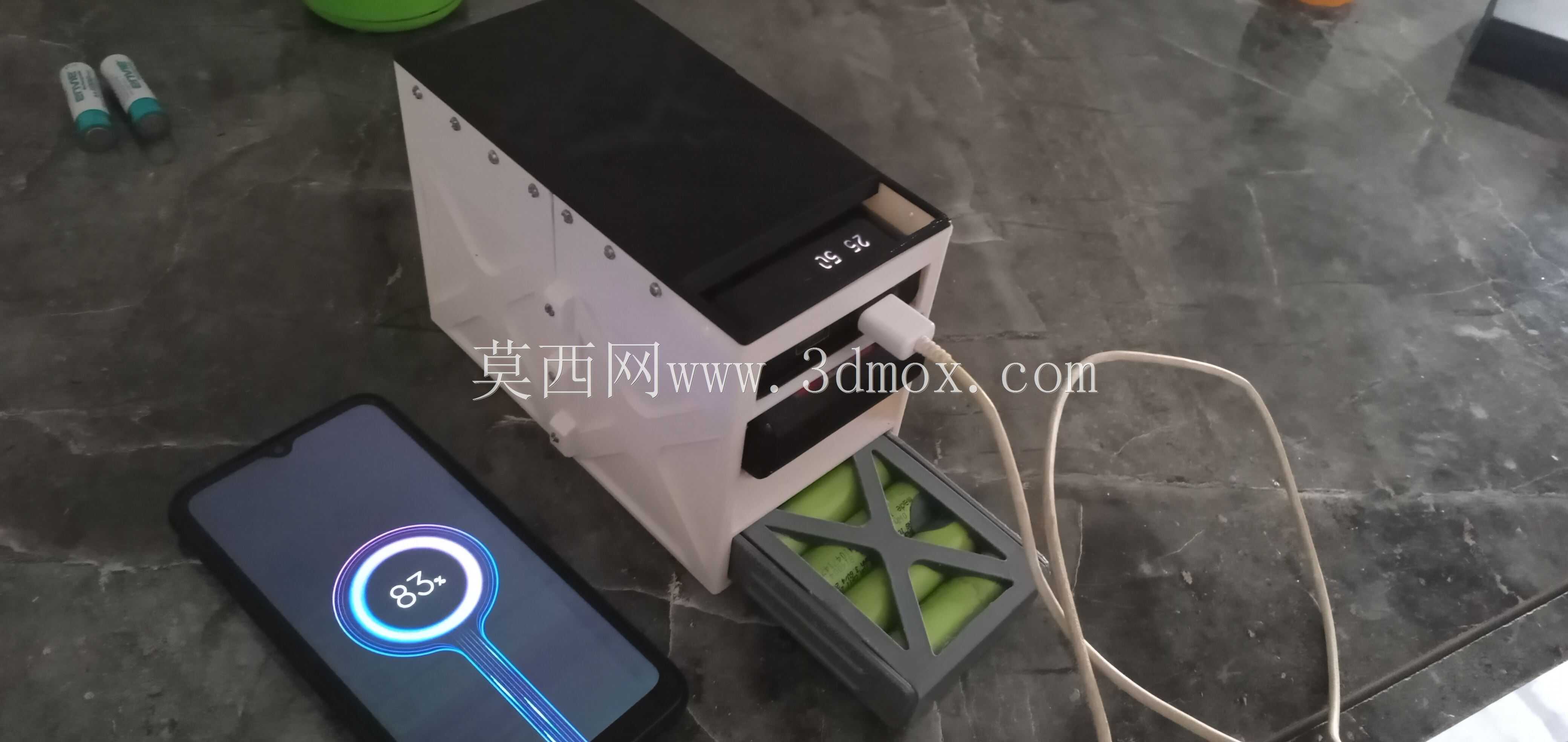

　　从结构设计细节来看，每个扩展电池盒都采用独立的封闭腔体设计，电芯固定位做了周向的限位筋，电芯装入后不会在腔体内部晃动，电池盒外壳同样做了X型的镂空加强结构，一方面可以减轻单个电池盒的自重，另一方面能在电芯充放电发热时提供足够的散热流通空间，避免热量在密闭腔体内积聚。电池盒与主舱的对接结构采用梯形导向卡槽，安装时可以自动对位，不需要反复调整对齐位置，卡槽内部设置了弹性锁止扣，卡入到位后会自动锁止，防止移动过程中电池盒松脱，需要拆卸时按压锁止扣即可拔出电池盒，操作不需要额外工具。主舱顶部预留了一排等距的固定孔位，可以根据使用需求加装提手、固定绑带座或者设备安装支架，既可以手提便携使用，也可以通过绑带固定在设备机架、户外背包架上，适配不同的安装使用场景。

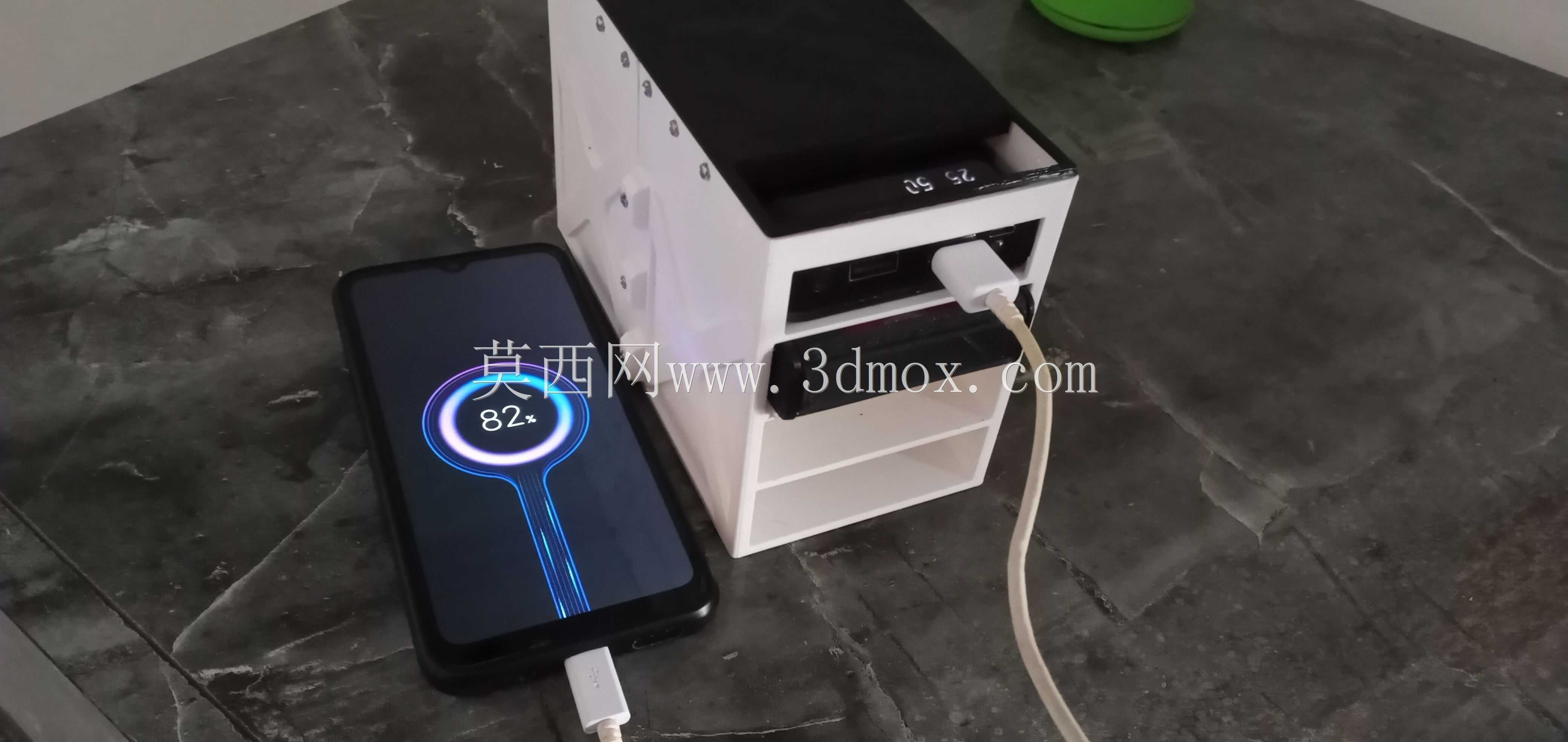

　　外形尺寸方面，主舱的长宽高尺寸按照常规便携设备的握持边界设计，单手握持时可以稳定托举主舱底部，单个电池盒的尺寸控制在手掌可抓握的范围，更换扩展块时单手握持即可完成插拔操作。安装边界上，整个电源组满配6块电池盒时的整体占用空间，和常规20000毫安时一体式电源的背包占用空间接近，扩展电池盒可以单独收纳，不需要全部挂载在主舱上，短途出行只需要带主舱加1-2块电池盒即可，长距离作业时再携带额外的电池盒作为备用，灵活调整负重。主舱的接口区域做了下沉式设计，接口端面比壳体边缘低2mm，放置时接口不会直接接触接触面，避免磨损接口镀层，同时下沉结构可以配套防水胶圈，实现基础的防泼溅能力，应对户外突发的小雨、泼溅工况。

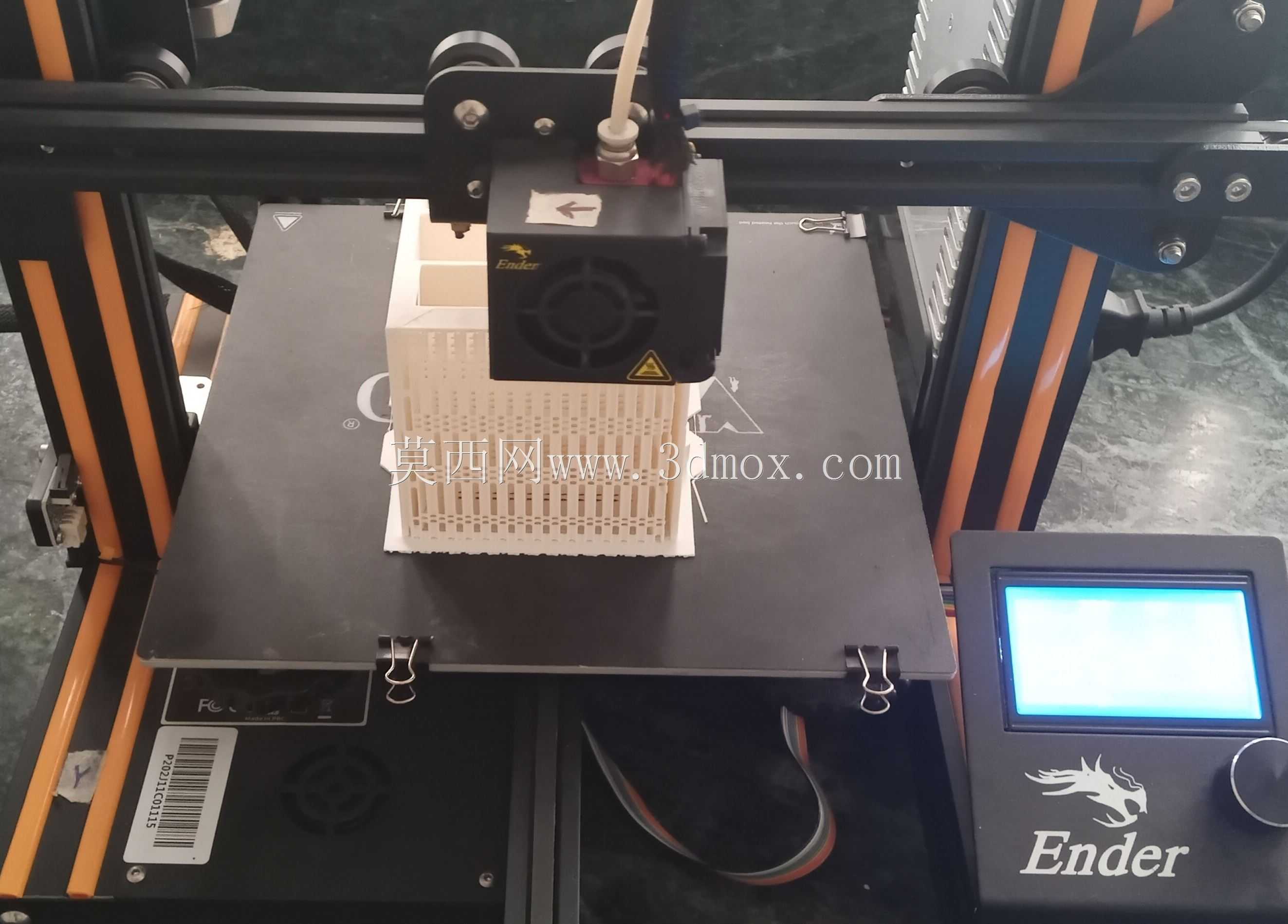

　　从实际使用的适配性来看，这款结构完全适配3D打印的加工方式，所有壳体零件都做了拔模斜度处理，没有倒扣结构，不需要额外设计支撑结构就可以完成打印制作，个人用户也可以根据自己的电芯尺寸微调腔体内部的限位筋尺寸，自制适配自己需求的电源组。结构上没有采用特殊的定制五金件，锁止结构、对接触点都可以采用通用的标准件，后期维护更换零件不需要找专属配件，降低了使用维护成本。每个电池盒的独立腔体设计，也可以避免单节电芯故障影响整个电源组，出现电芯损坏时只需要更换对应的电池盒即可，不需要拆解整个主舱维修，大幅降低了后期的维护难度。在堆叠收纳时，电池盒之间可以通过侧面的卡槽互相嵌合，收纳时不会零散滑动，整齐堆叠后占用的收纳空间最小化，适合放在工具箱、背包侧袋这类零散空间里携带。
