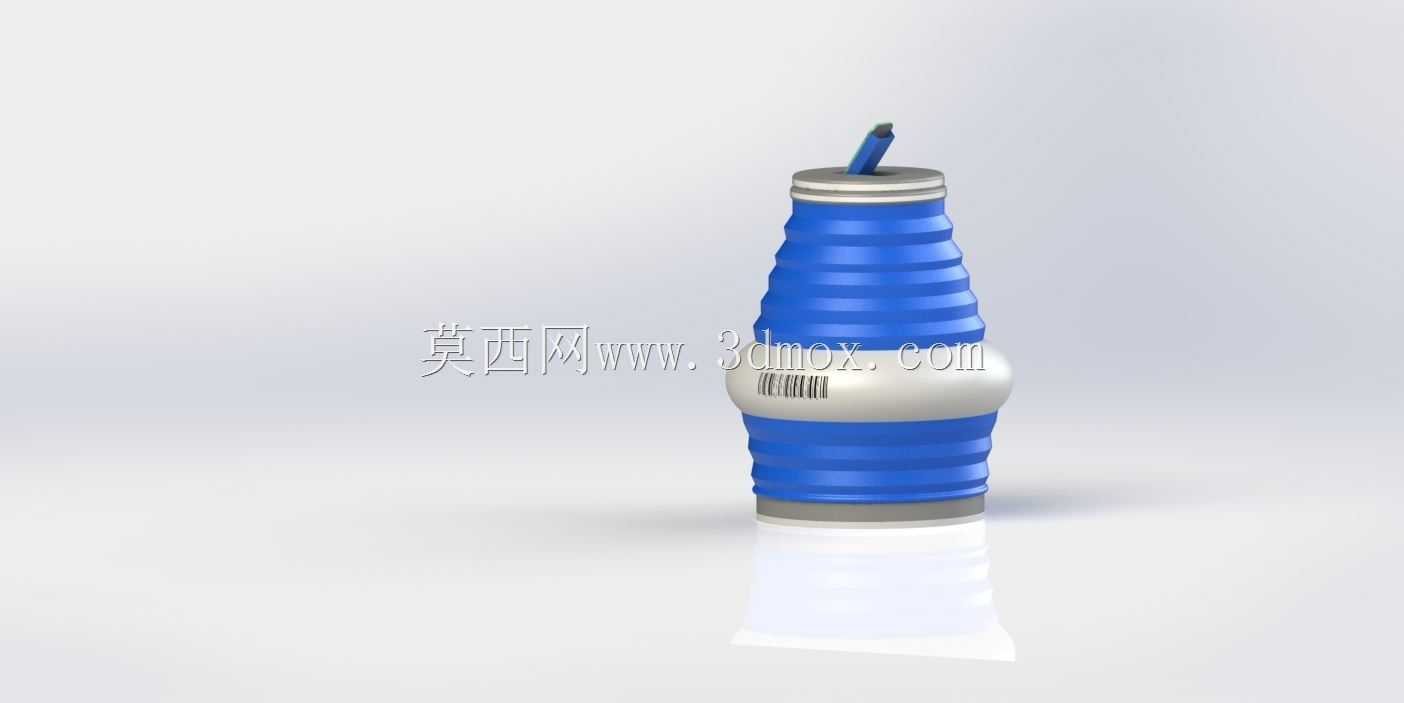

便携伸缩式户外饮水壶结构设计

　　这款伸缩式饮水容器的设计，最初是针对户外徒步、短途通勤场景下的便携储水需求展开的，区别于传统刚性壶体的固定容积设计，可折叠伸缩的结构能够在空壶状态下将整体高度压缩至满水状态的40%左右，大幅降低闲置状态下的收纳占用空间。从结构层面来看，壶身采用多段环形波纹嵌套结构，每一圈波纹的衔接处都做了0.3mm的过盈配合止口，配合食品级弹性塑胶材质的自身张紧力，在拉伸至额定容积时能够形成可靠的密封支撑，不会因为盛装常温饮用水出现渗漏、意外回缩的问题。壶身中部设置的一圈刚性灰白色握持环，一方面是作为伸缩行程的上下限位结构，当壶体拉伸到最大容积时，上部波纹段的下端面会抵接在握持环的上沿，下部波纹段的上端面抵接在握持环的下沿，

　　避免过度拉伸导致波纹结构脱扣；另一方面这个刚性环也作为握持的受力部位，表面做了细微的磨砂防滑纹理，即使手上沾有少量水渍也能稳定持握，不会出现打滑脱手的情况。壶盖部分采用旋合式密封结构，内置的硅胶密封圈压缩量控制在0.5mm，既能够保证旋合时的阻尼感适中，不需要施加过大的拧紧力矩就能实现密封，也避免长期使用后密封圈过早出现塑性变形失去密封效果。壶盖顶端集成的伸缩式吸嘴，在未使用状态下可以完全压入壶盖内部，与壶盖顶面齐平，避免吸嘴暴露在外沾染灰尘，使用时只需要向上拔出吸嘴即可直接饮用，不需要完全拧开壶盖，适合在移动过程中单手操作饮水。壶底部分做了加厚的平底设计，放置在平面上时的支撑面直径达到壶身最大直径的85%，即使壶内盛装满额的水，

　　放置在倾斜角度不超过15度的平面上也不会出现倾倒，同时加厚的壶底也能够提升整体结构的抗摔性能，从1.2米高度自由坠落到硬质水泥地面时，不会出现壶底开裂、结构变形的问题。从实际使用的场景适配来看，这款容器除了户外徒步使用外，也适配日常通勤的背包侧袋尺寸，压缩后的尺寸能够轻松放入常规的通勤包侧袋，不会因为壶体过高突出包体造成磕碰。在结构建模的过程中，波纹段的壁厚做了差异化设计，波纹的峰部壁厚设置为1.2mm，谷部壁厚设置为0.8mm，这样的壁厚分配既能够保证伸缩过程中弯折部位的柔韧性，让伸缩操作的阻力控制在合适的范围，不会出现伸缩卡顿的问题，也能够保证峰部的结构强度，在受到侧向挤压时不会出现凹陷变形。

　　壶身中部的刚性握持环与上下波纹段的连接采用嵌入式包胶结构，在注塑成型时直接将上下波纹段的端部嵌入握持环的预置卡槽内，不需要额外添加粘接剂或者紧固件，既能够保证连接部位的结构强度，在装满水的状态下提拉握持环不会出现上下段脱落的问题，也能够避免连接缝隙出现藏污纳垢的情况，方便日常清洗。吸嘴部分的流道直径设置为6mm，能够保证饮水时的出水流量适中，不会因为流道过小造成吸水费力，也不会因为流道过大导致出水过快造成呛水。整体结构没有多余的零散零件，所有活动部件都与主体结构连为一体，不会出现零件脱落丢失的问题，适合长期户外使用的可靠性要求。在安装边界的适配方面，这款壶的最大外径适配常规的汽车杯架尺寸，拉伸至最大高度时也不会遮挡车辆中控台的操作按键，压缩后可以放入车辆扶手箱的储物格内，兼顾了不同使用场景下的放置需求。
