斯特林外燃动力装置结构设计方案

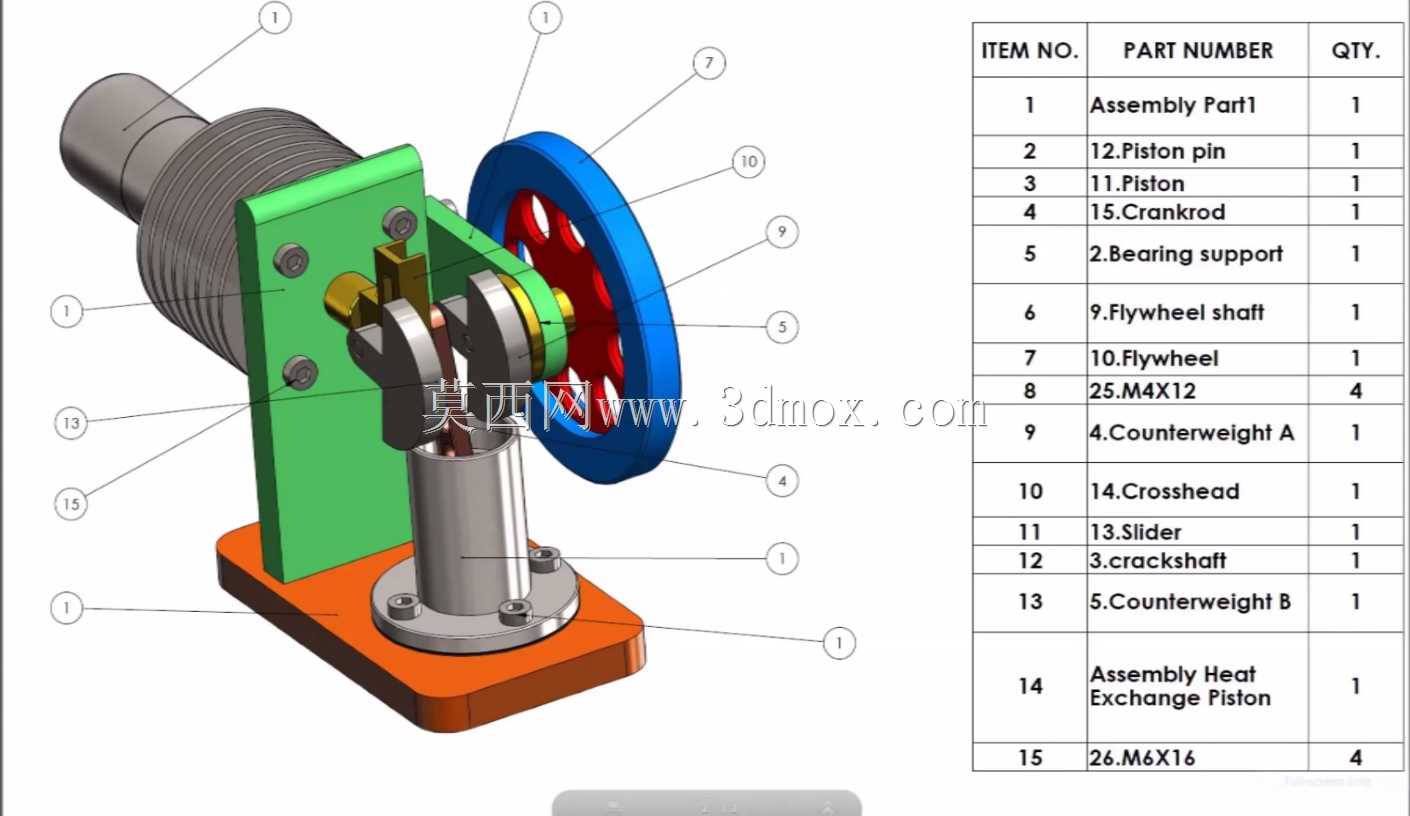

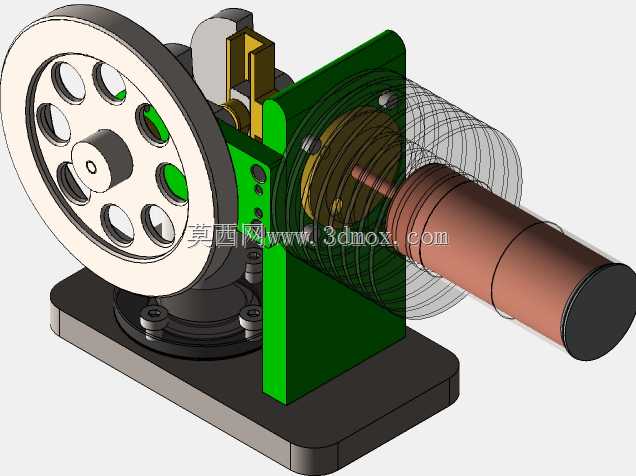

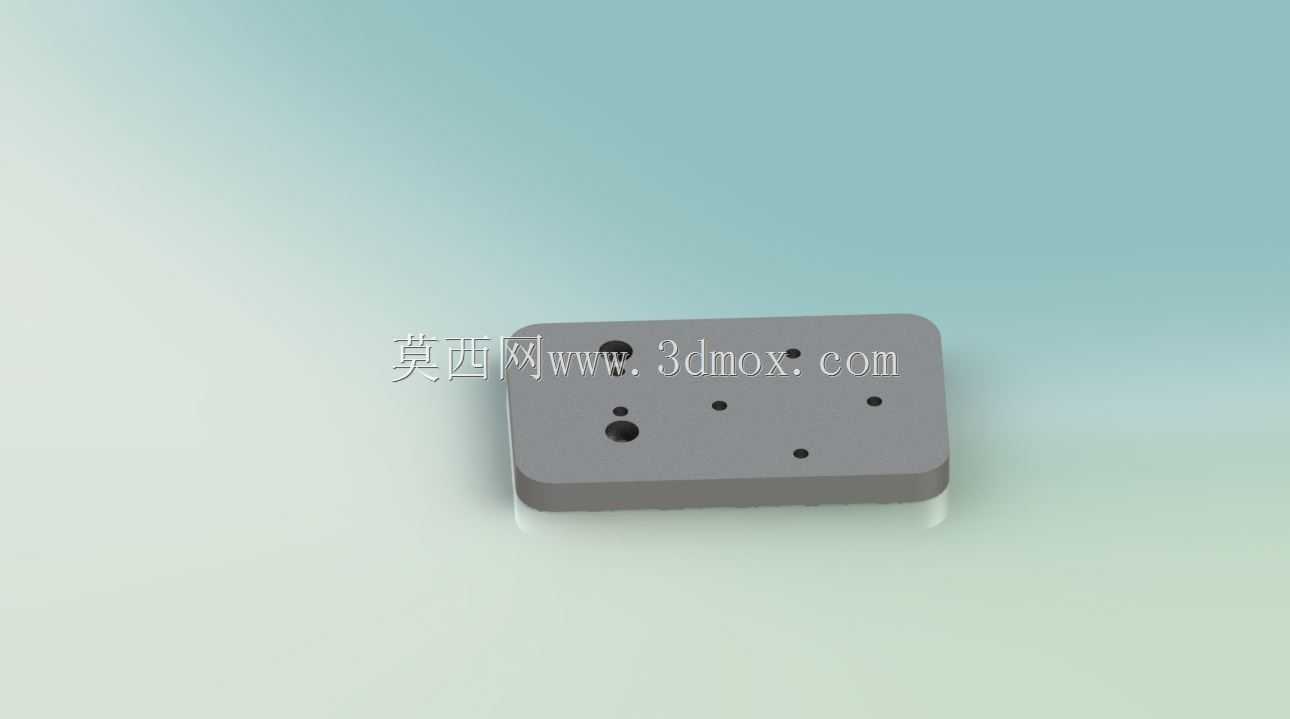

　　这套外燃式动力装置的结构设计，核心围绕闭式循环工质的往复做功逻辑搭建，区别于传统内燃机的爆燃做功模式，其依靠外部热源对气缸内封闭工质持续加热，配合冷端散热形成稳定压差，推动活塞完成往复运动，再通过曲柄连杆结构将直线运动转化为飞轮的旋转扭矩输出，整套结构没有复杂的配气正时机构，也不需要燃油喷射、点火等配套系统，运行过程振动小、噪音低，可适配多种热源形式，包括低品位余热、生物质燃烧热、太阳能集热等场景，在分布式小型供能、余热回收利用、教学演示实验等领域都有明确的应用空间。从结构布局来看，整套装置采用卧式单缸布局，底部设置一体化安装底座，底座上预留了四个沉头安装孔位，可直接通过螺栓固定在实验台架或者配套设备的安装平面上，

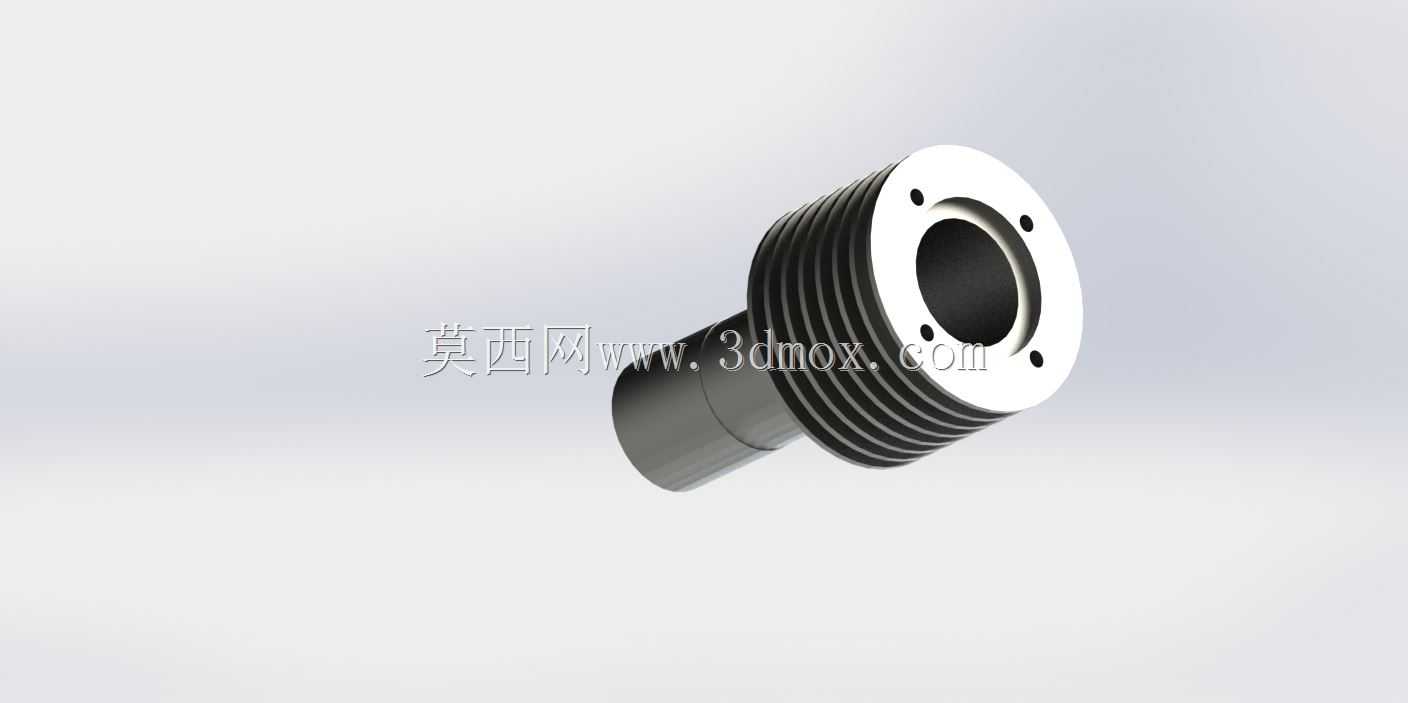

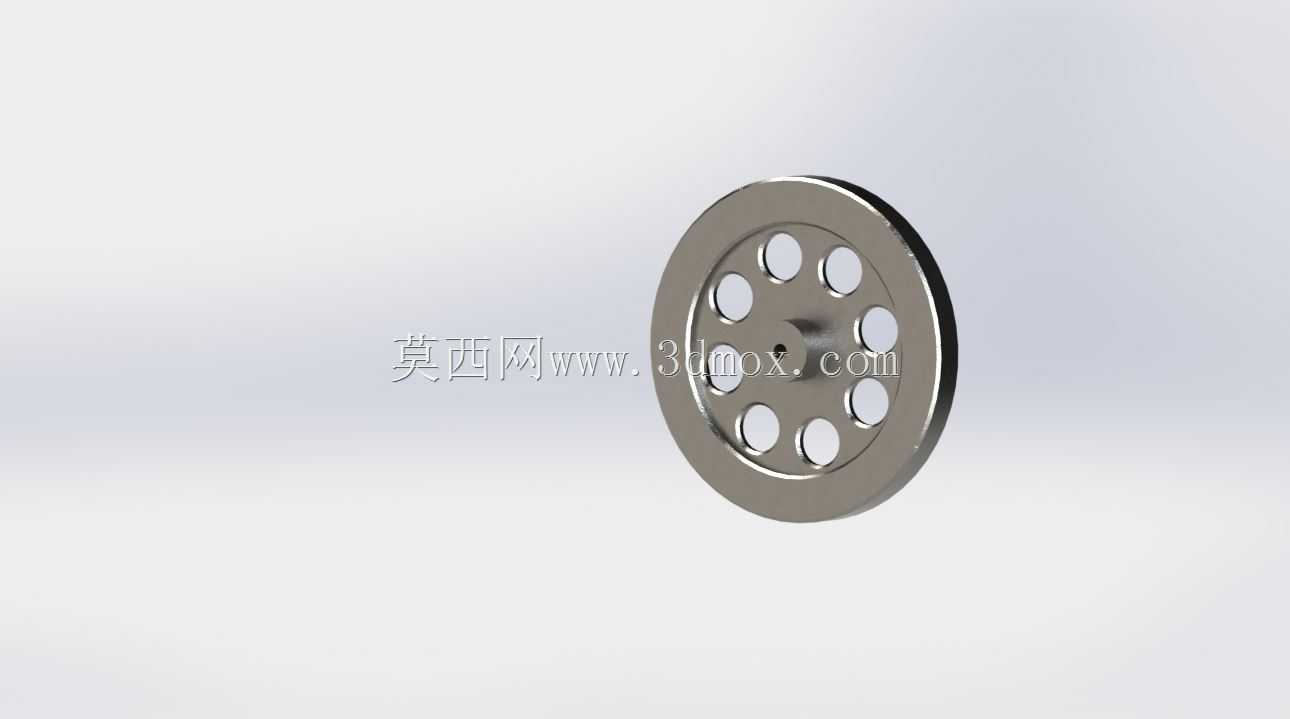

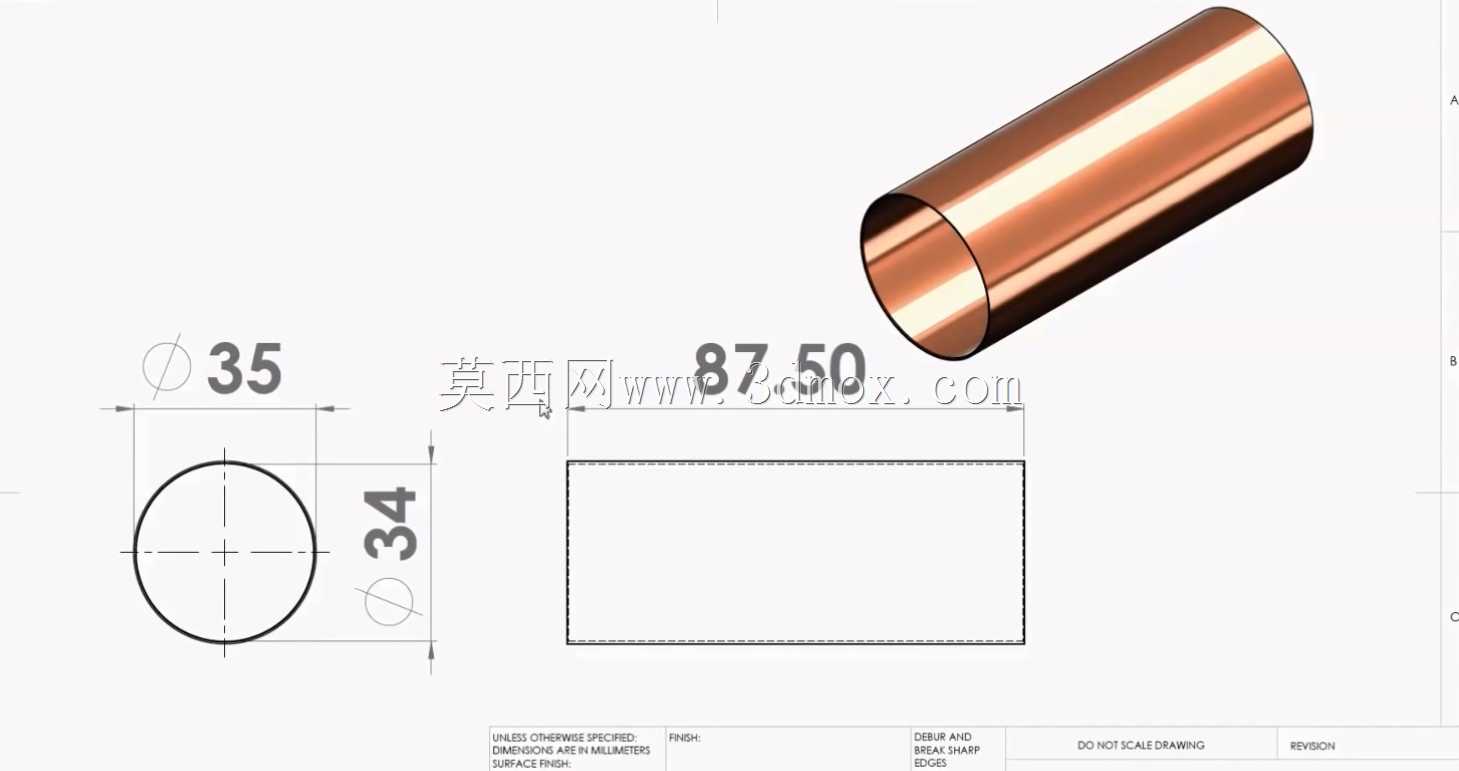

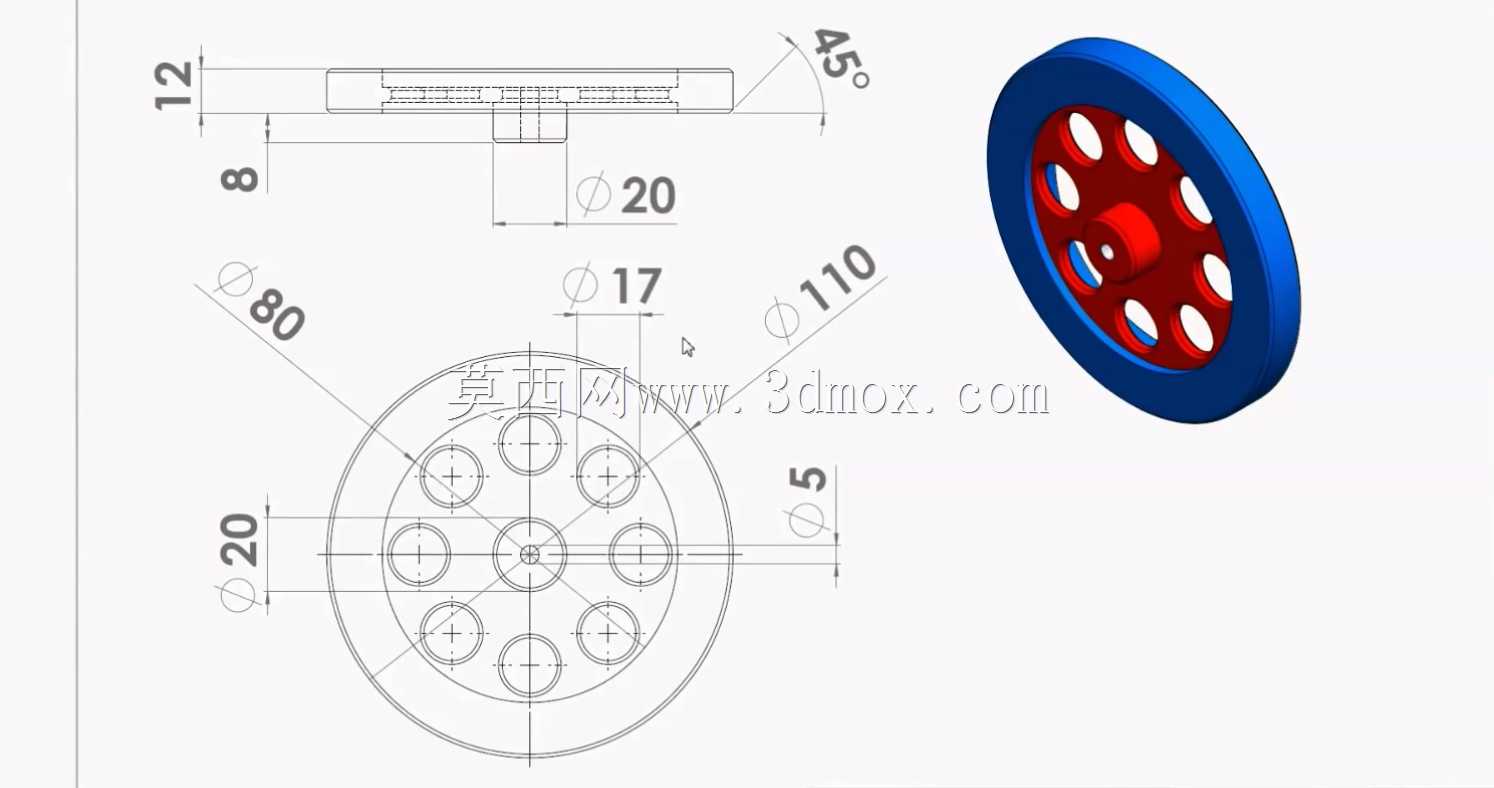

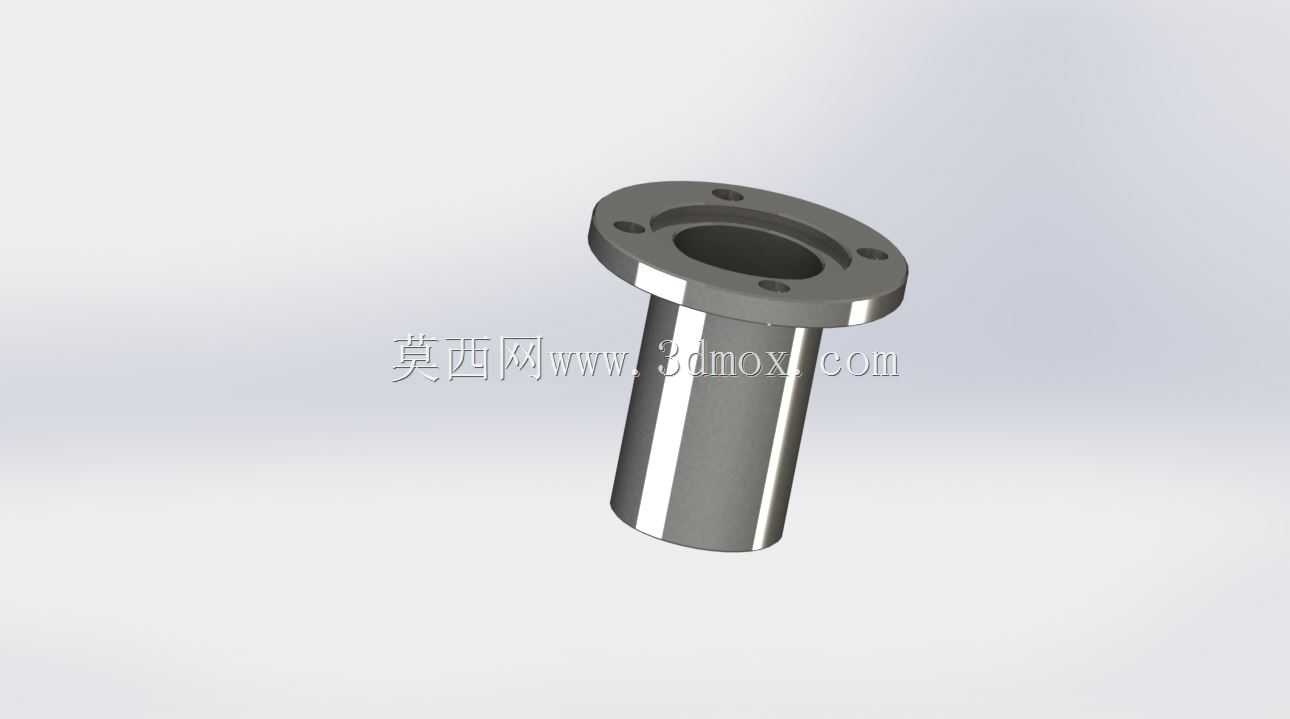

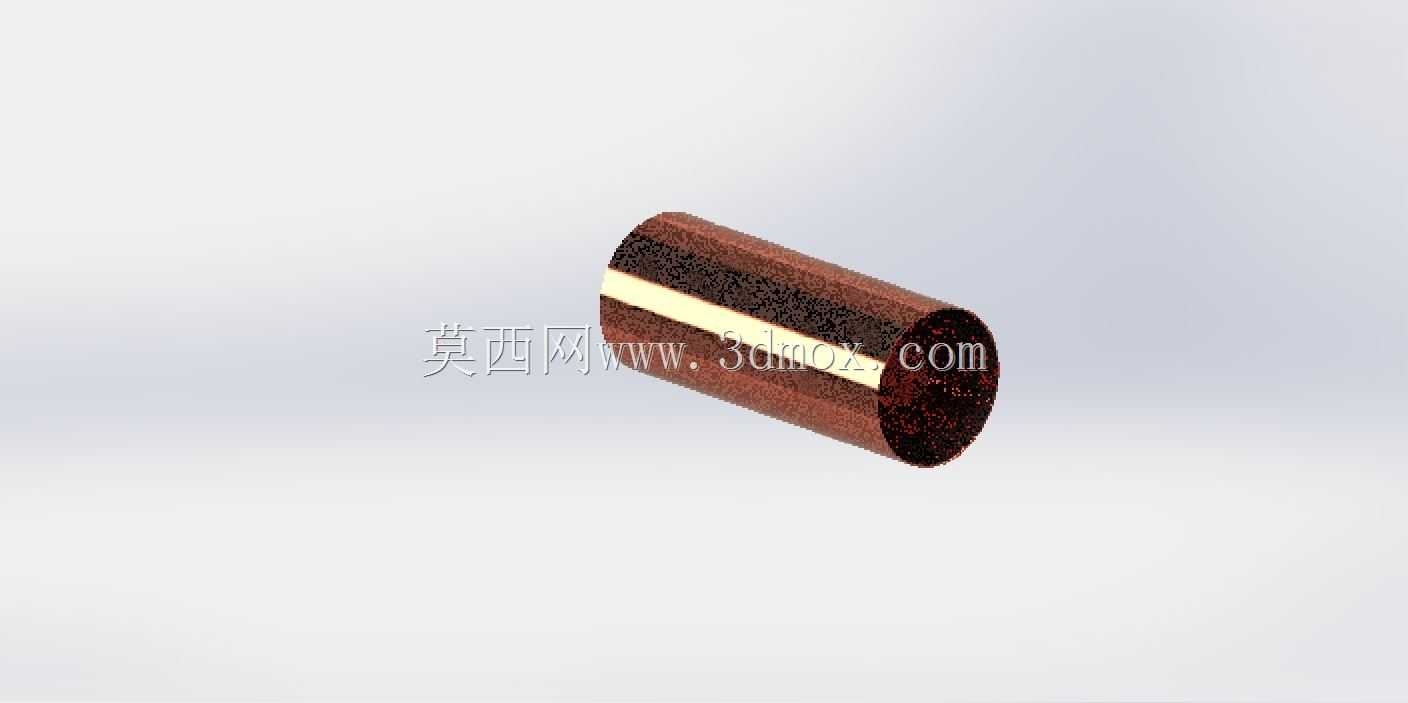

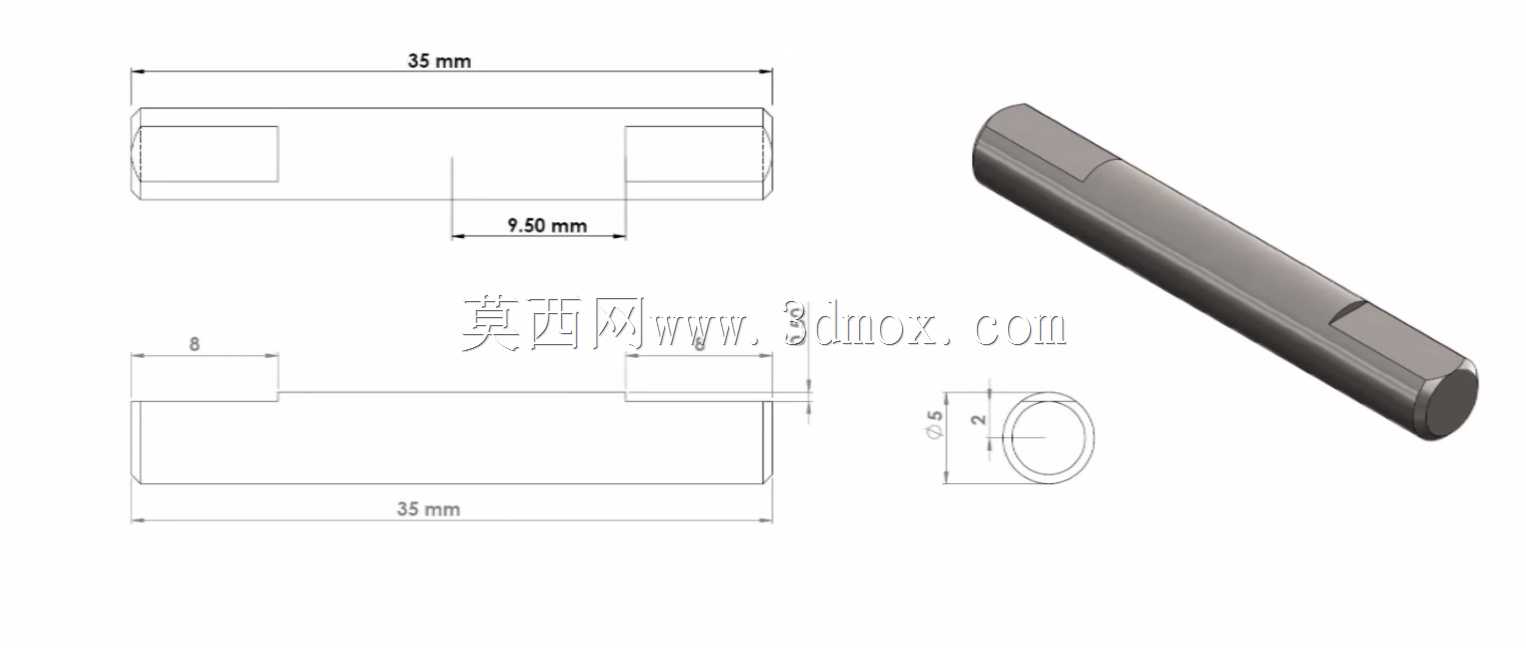

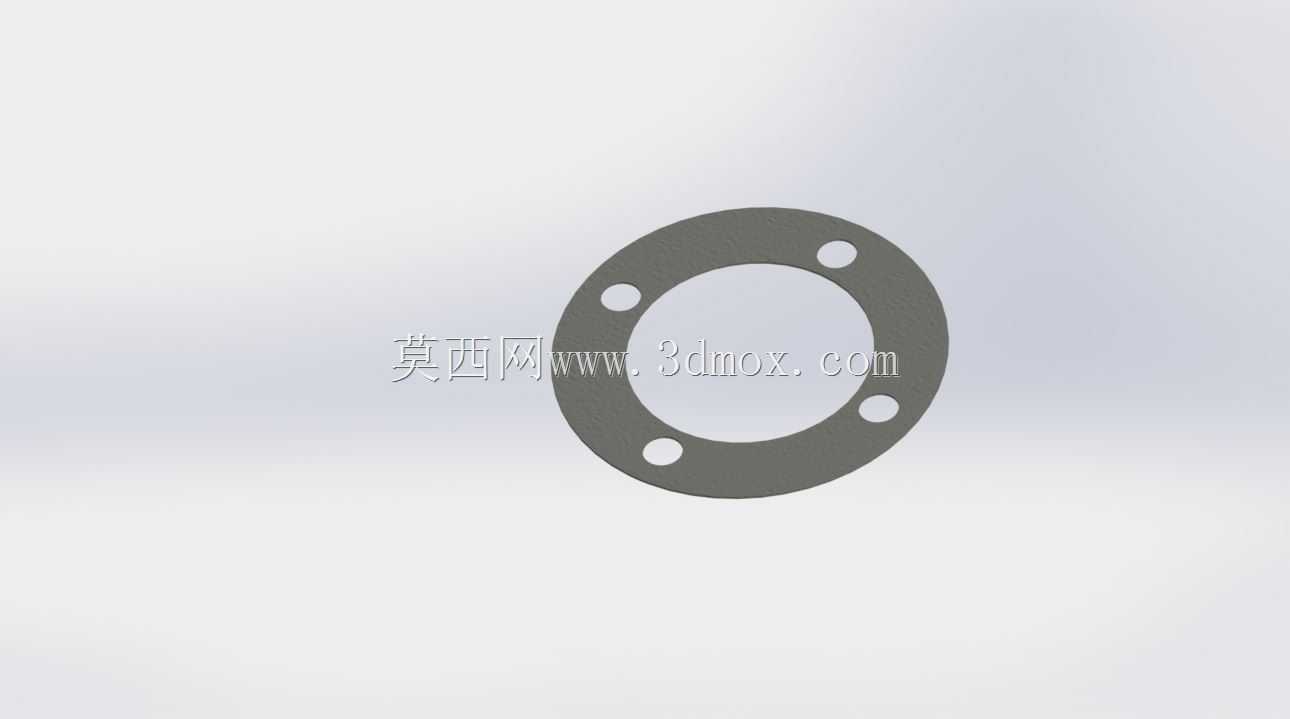

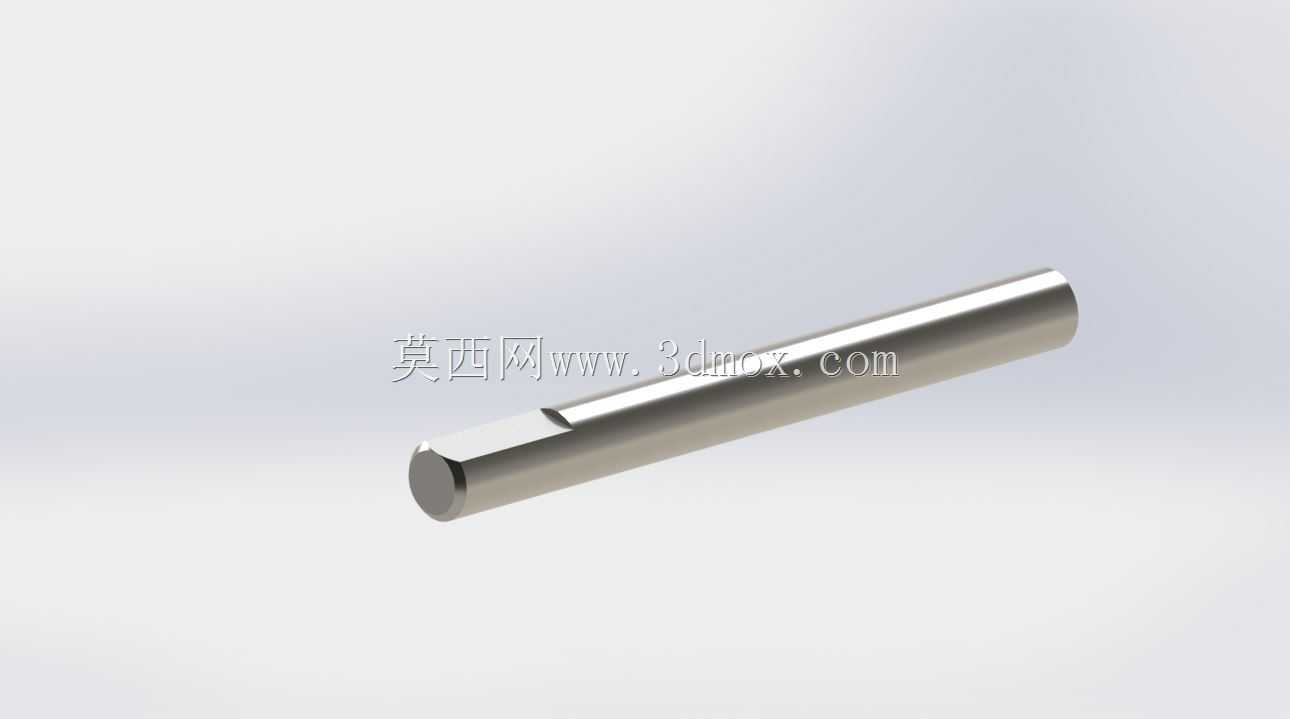

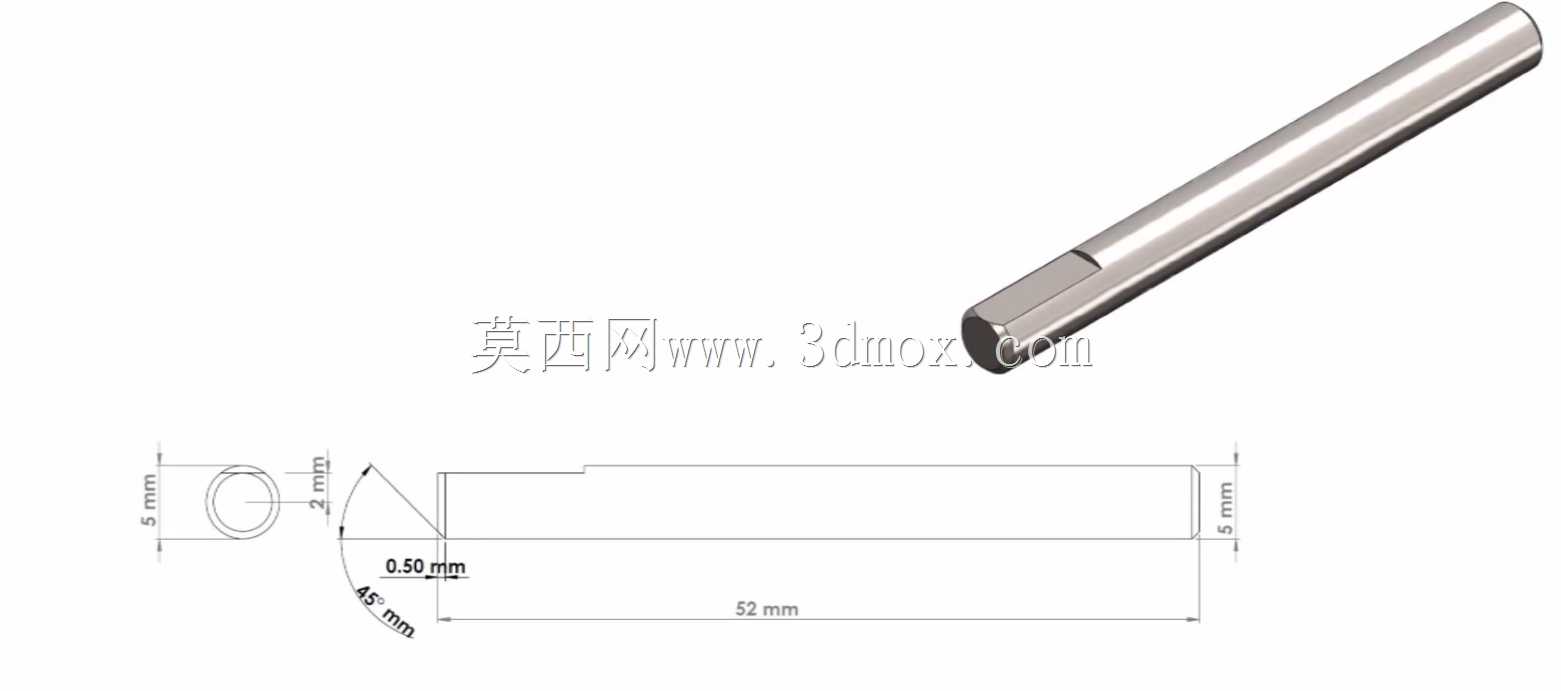

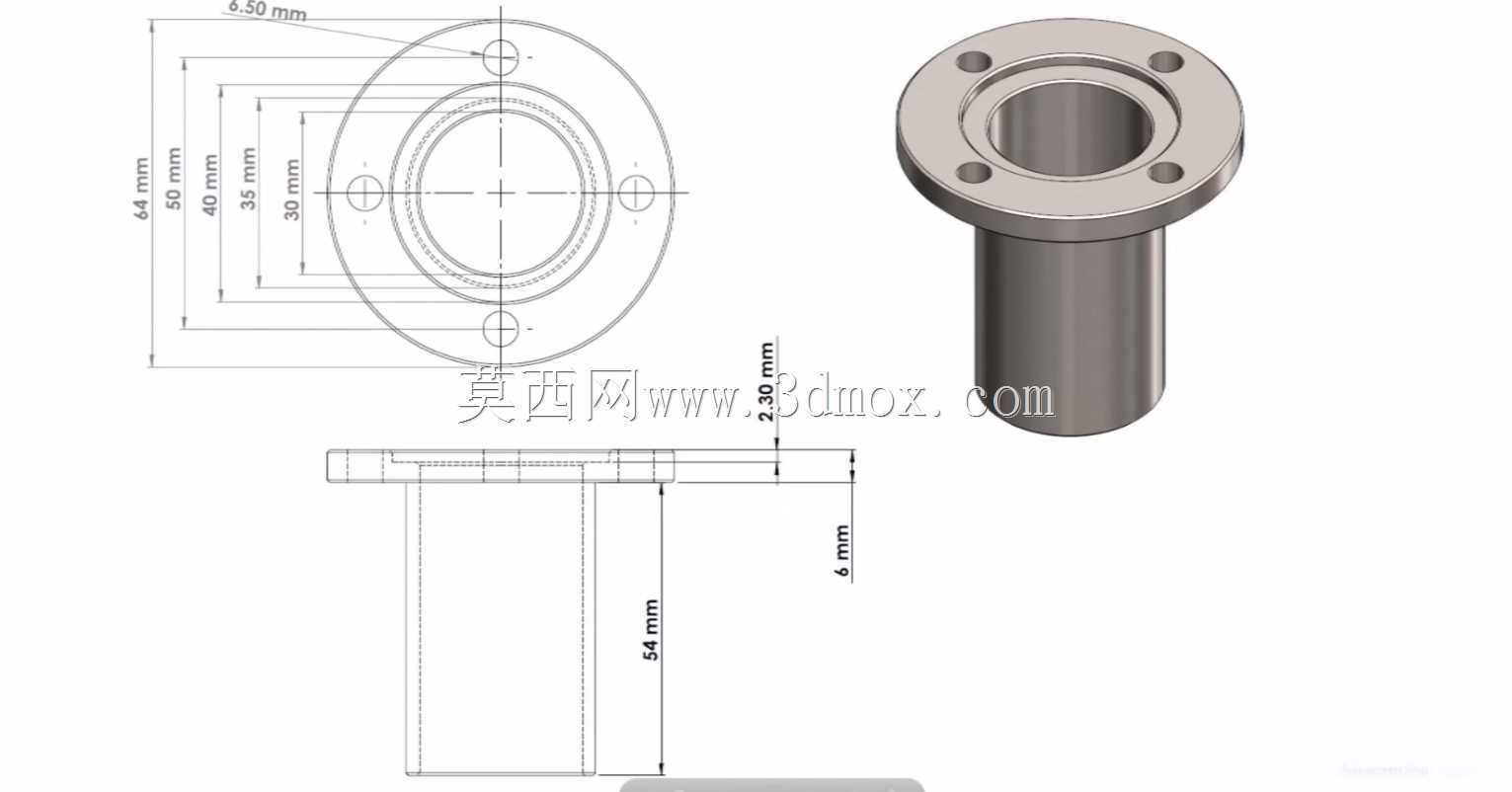

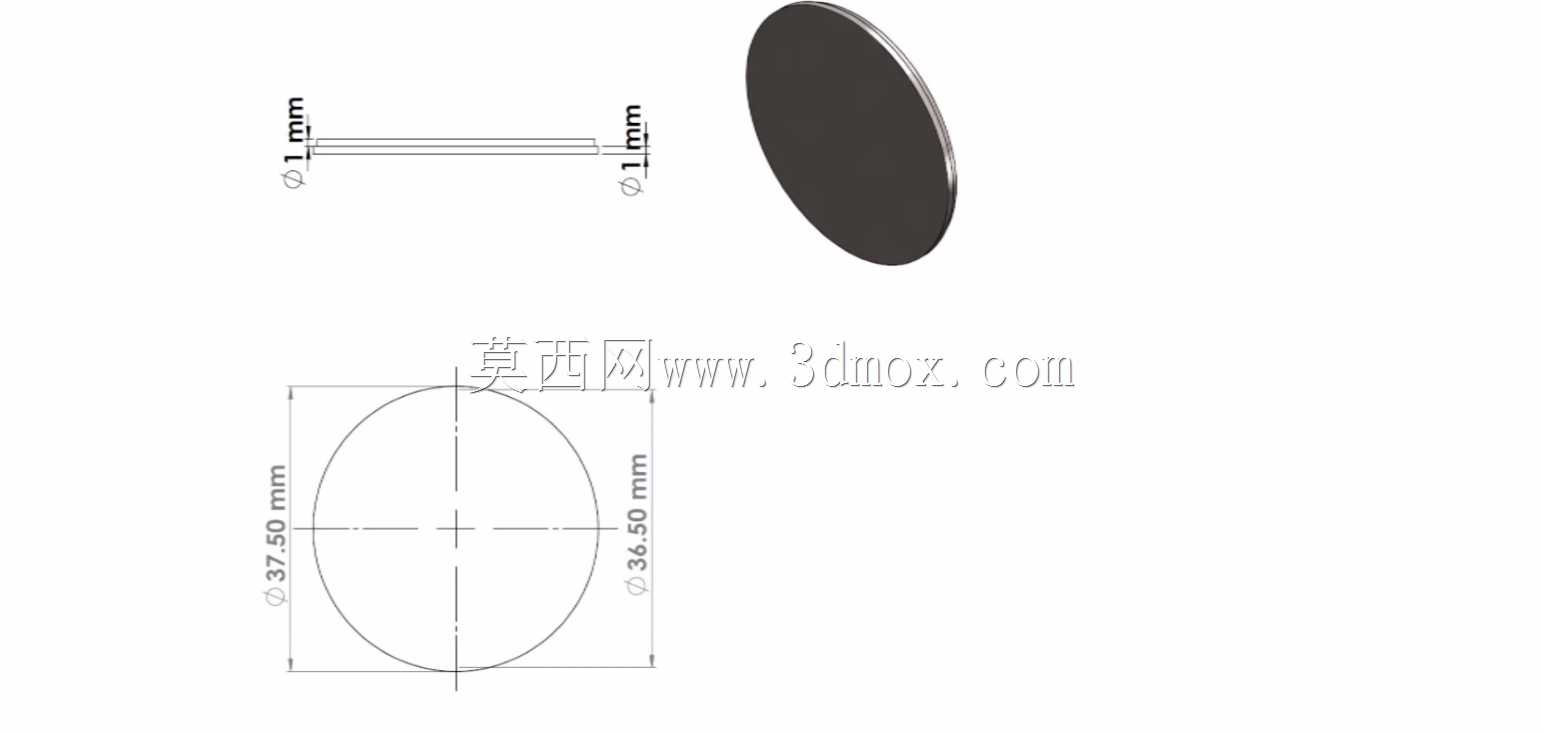

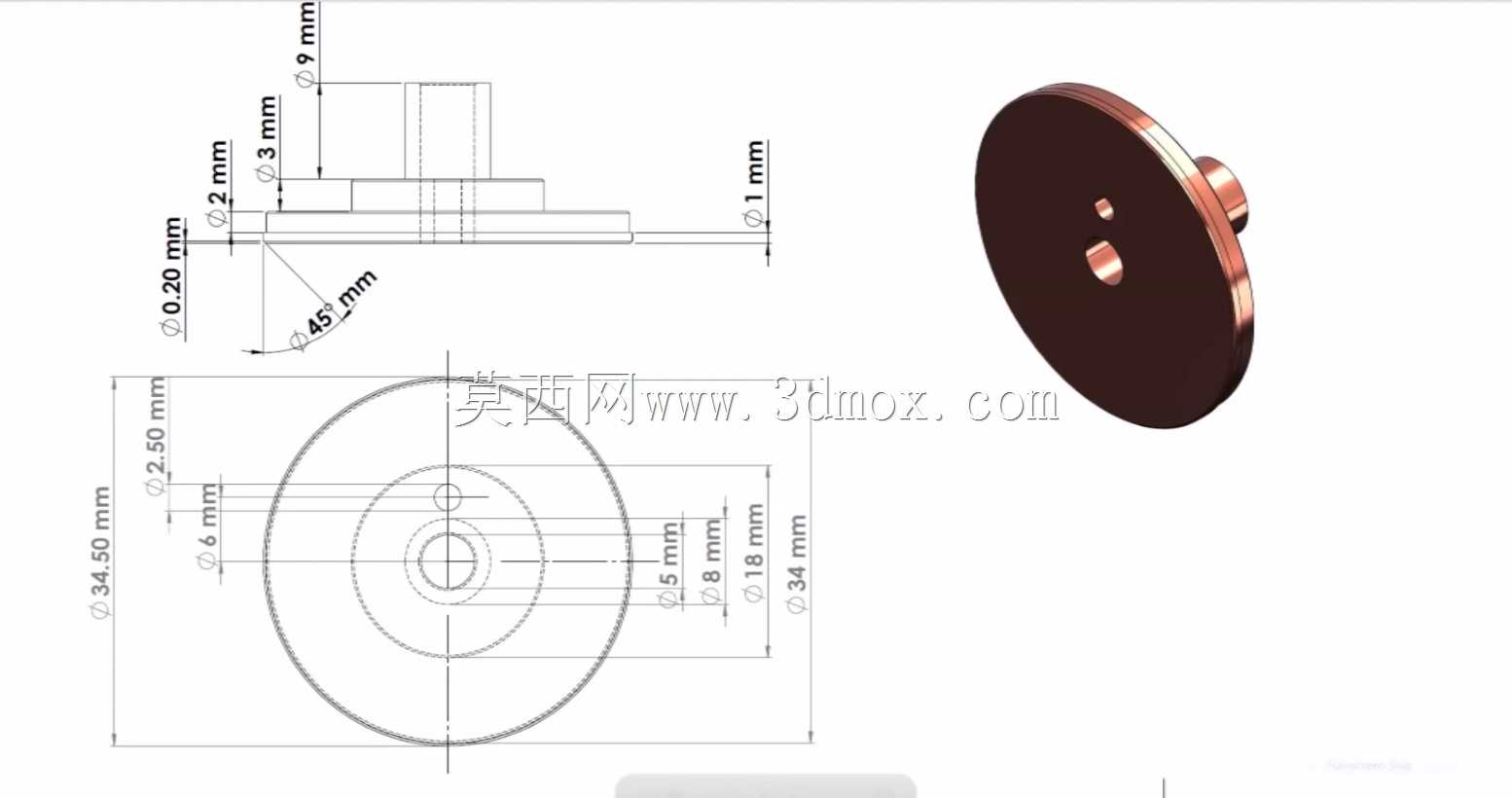

　　安装边界的长宽尺寸控制在200毫米级，整体高度不超过150毫米，属于小型桌面级动力单元，不需要额外搭建大型安装基础，移动和布设都十分便捷。动力输出端设置大直径带镂空减重结构的飞轮，飞轮通过平键与输出主轴刚性连接，大转动惯量的飞轮设计可以有效储存做功冲程的能量，抵消活塞往复运动的惯性波动，让整套装置的转速输出更加平稳，避免出现卡滞或者转速跳变的问题，飞轮端的输出轴可以直接连接小型发电机、微型水泵或者实验负载，实现热能到可用机械能、电能的转换。气缸部分采用同轴冷热端分段设计，热端为铜质薄壁缸套，铜材的高导热系数可以快速将外部热源的热量传递给缸内工质，减少换热过程的热阻损失，冷端设置密集的环形散热鳍片，

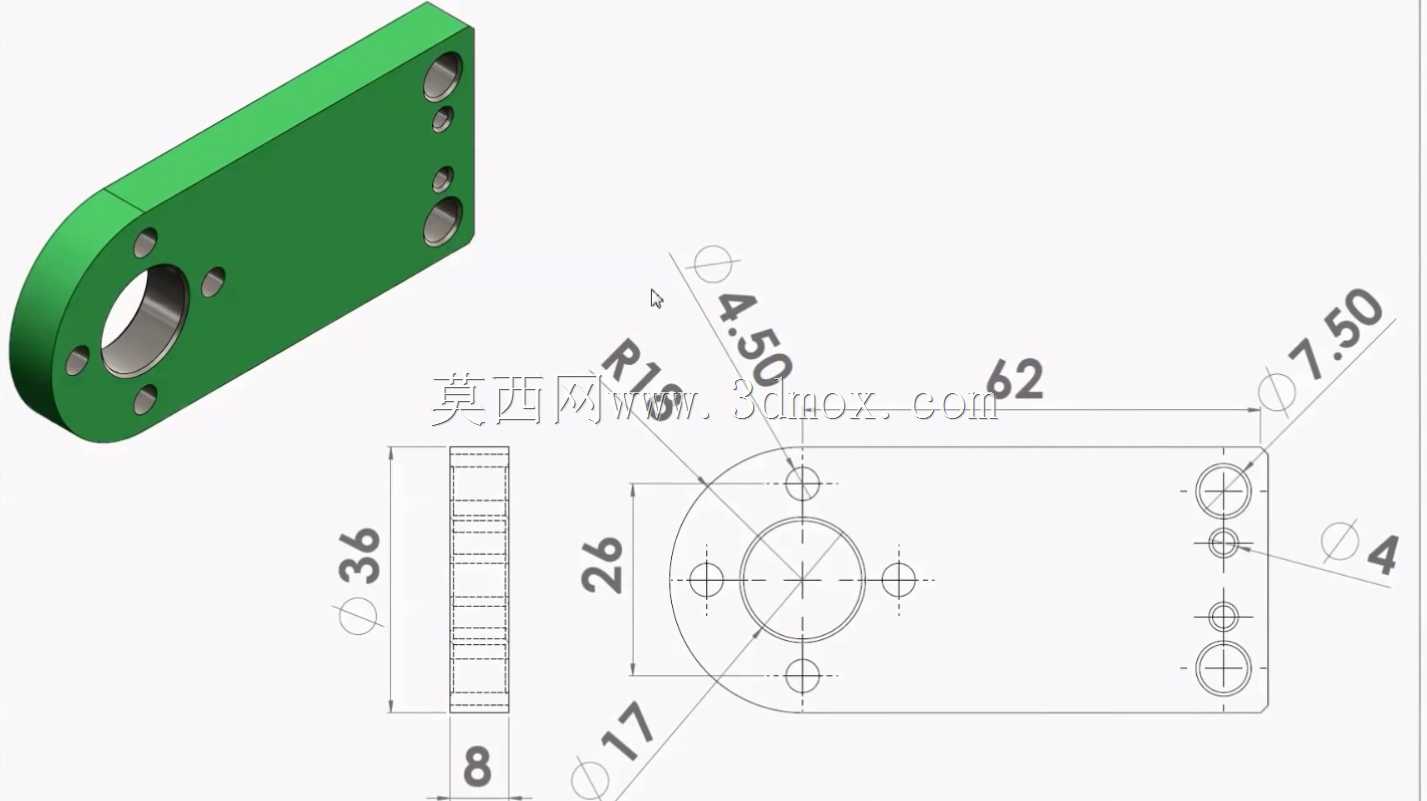

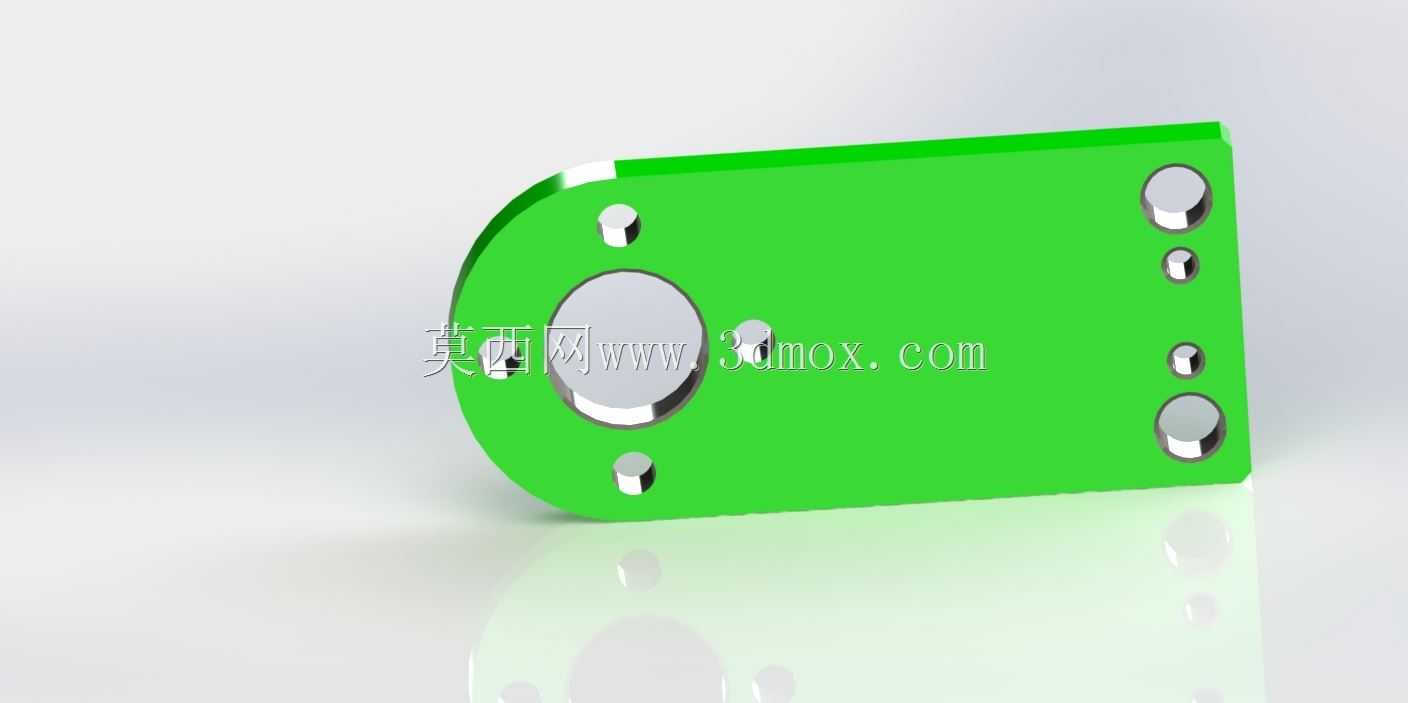

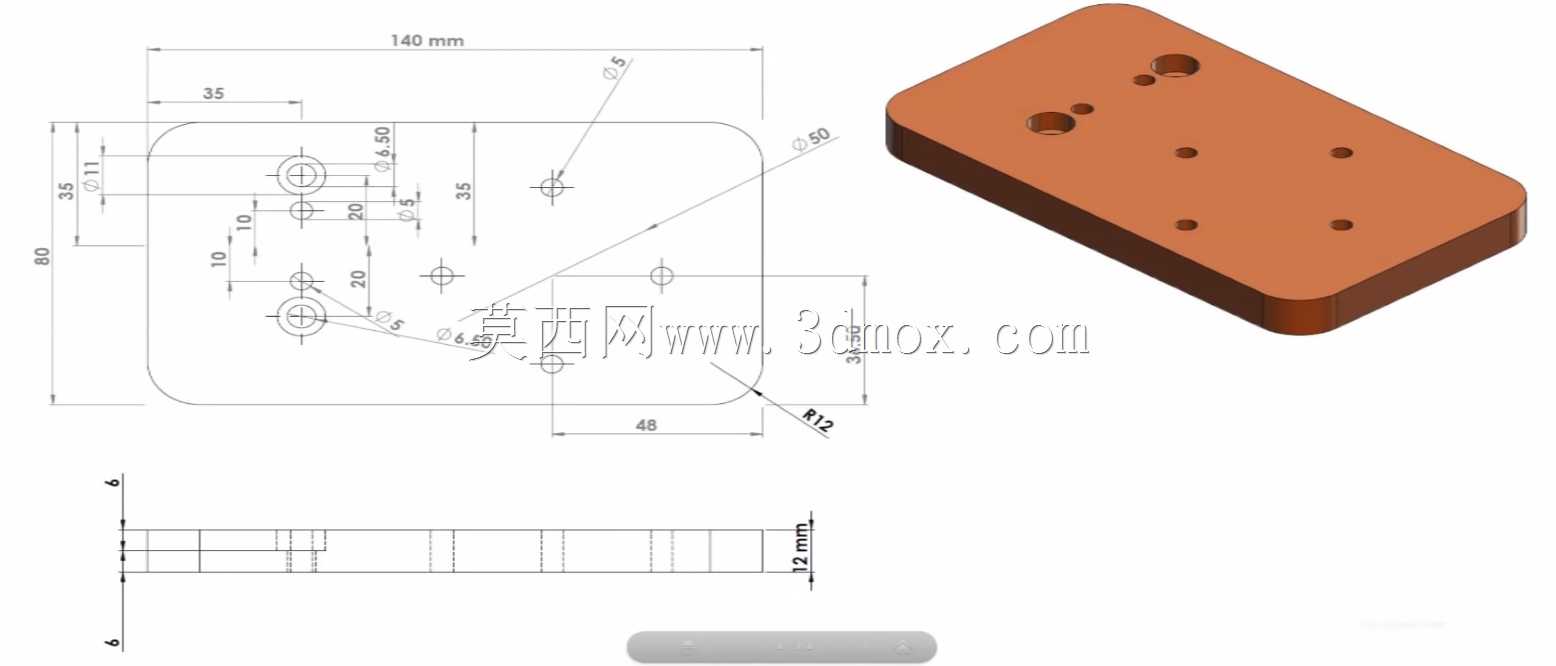

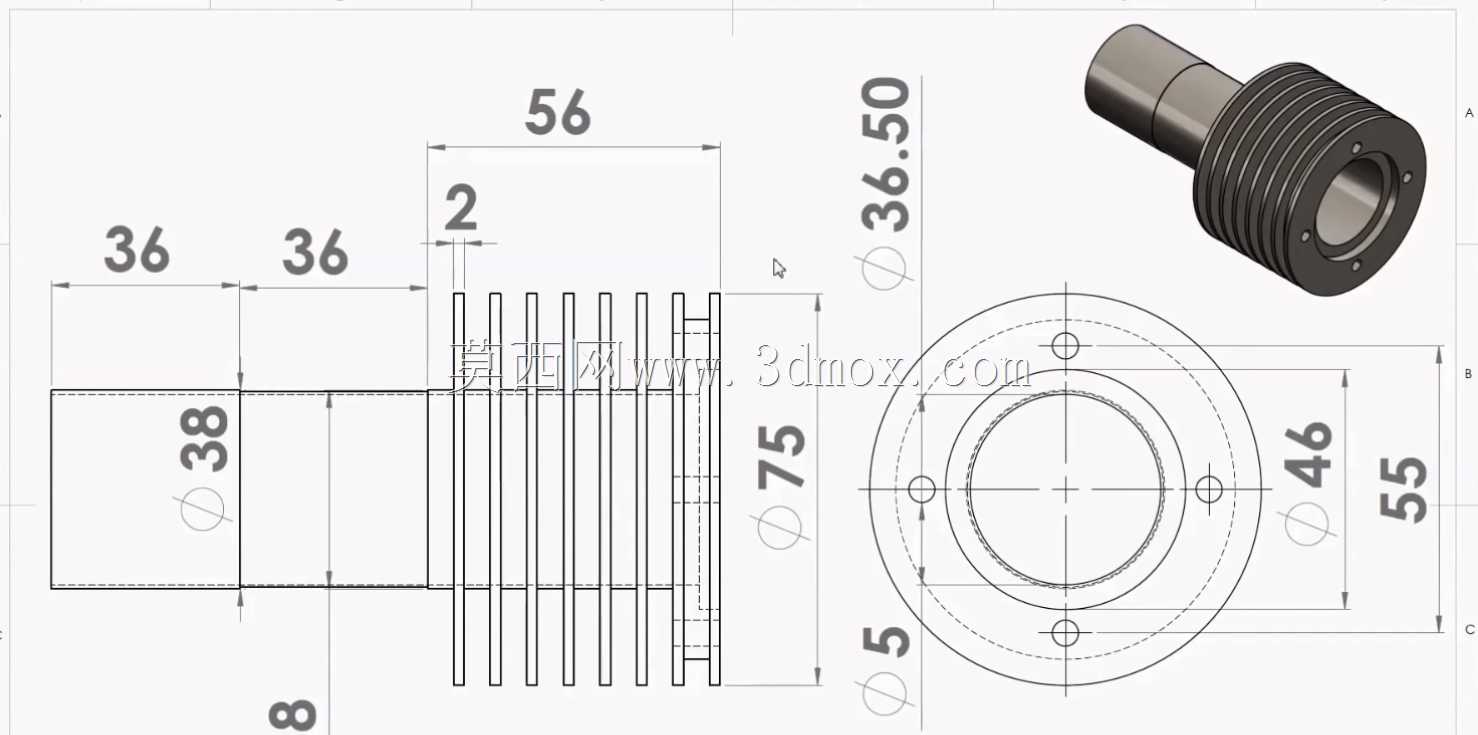

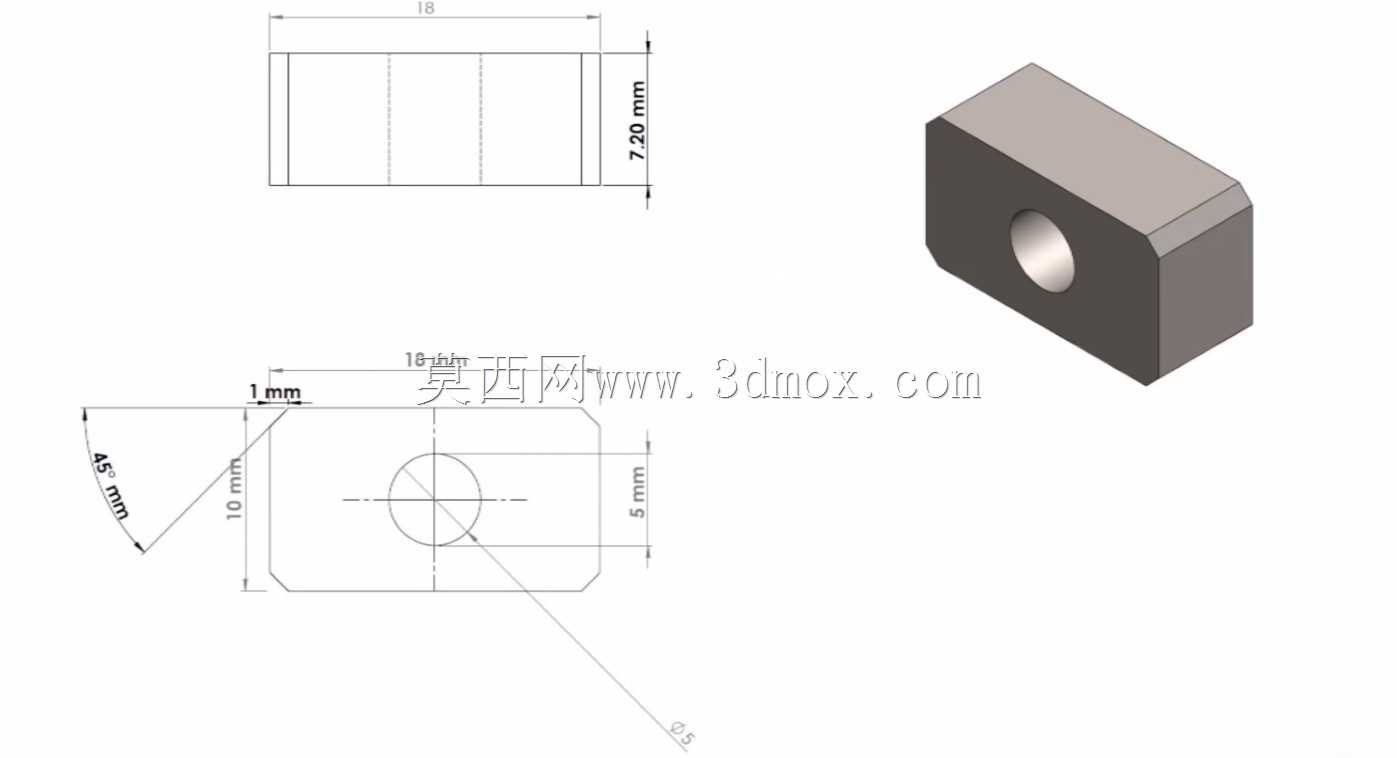

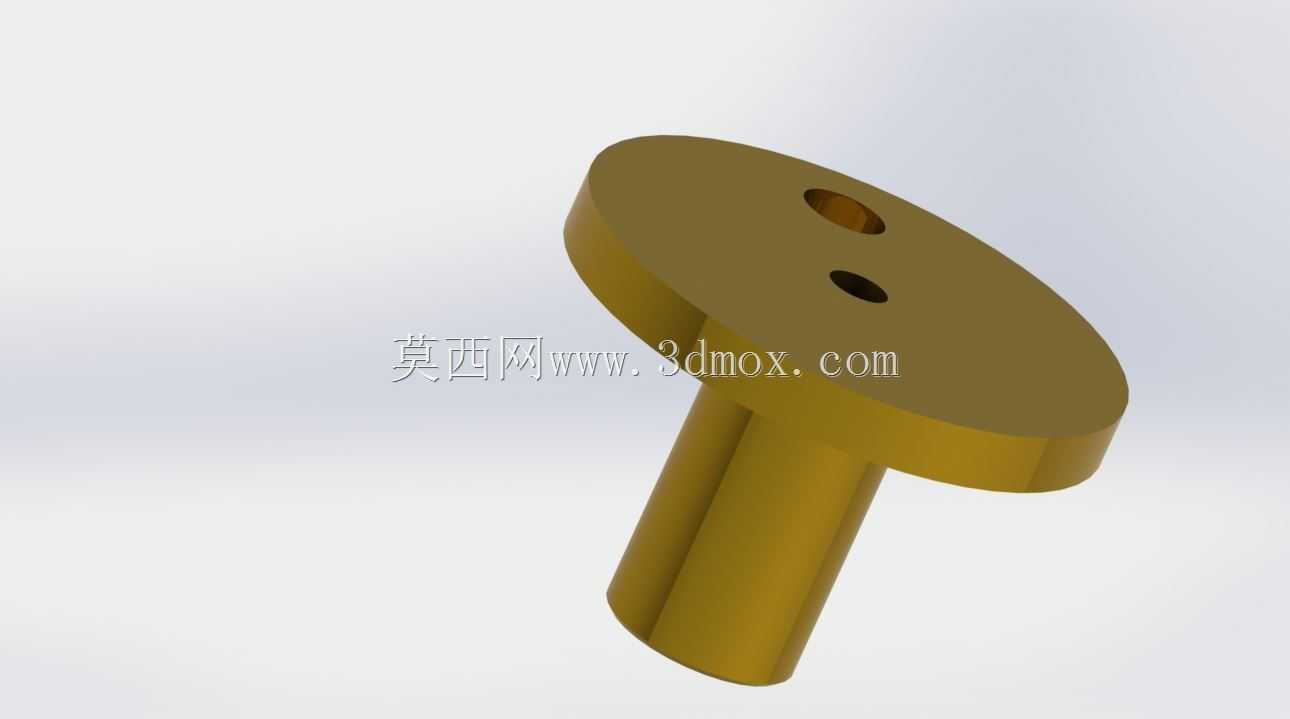

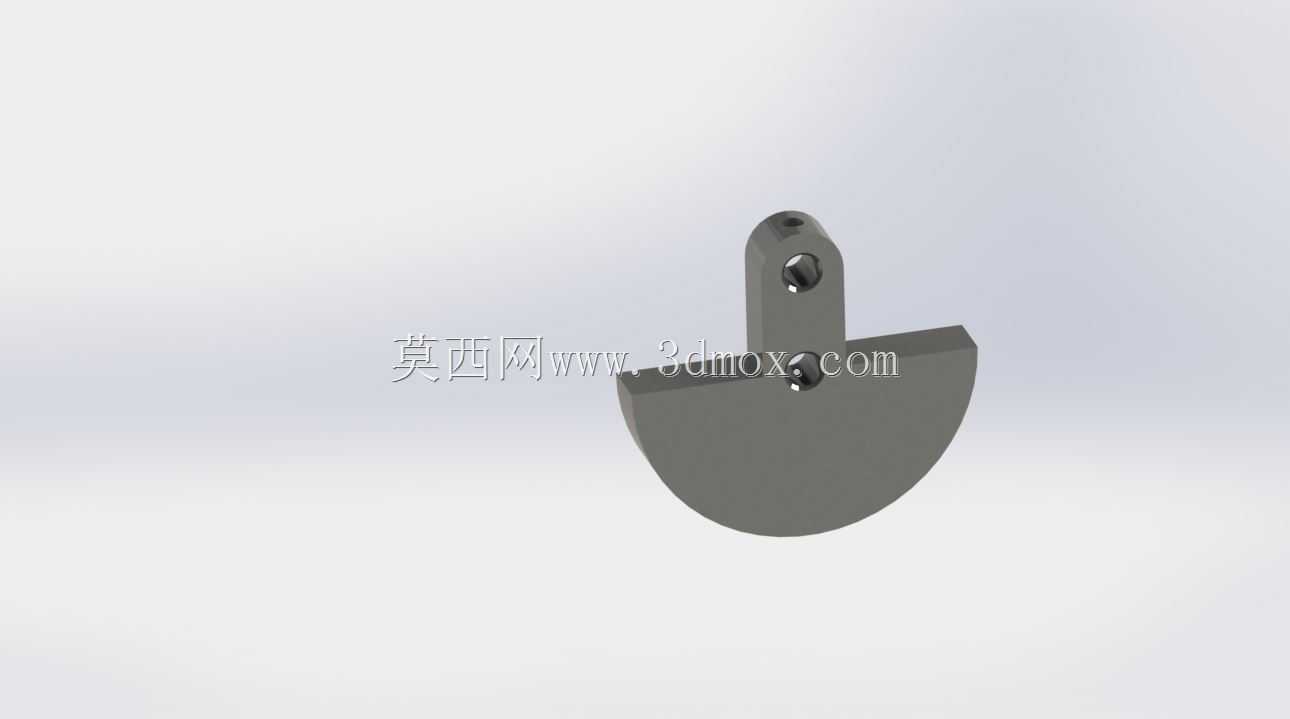

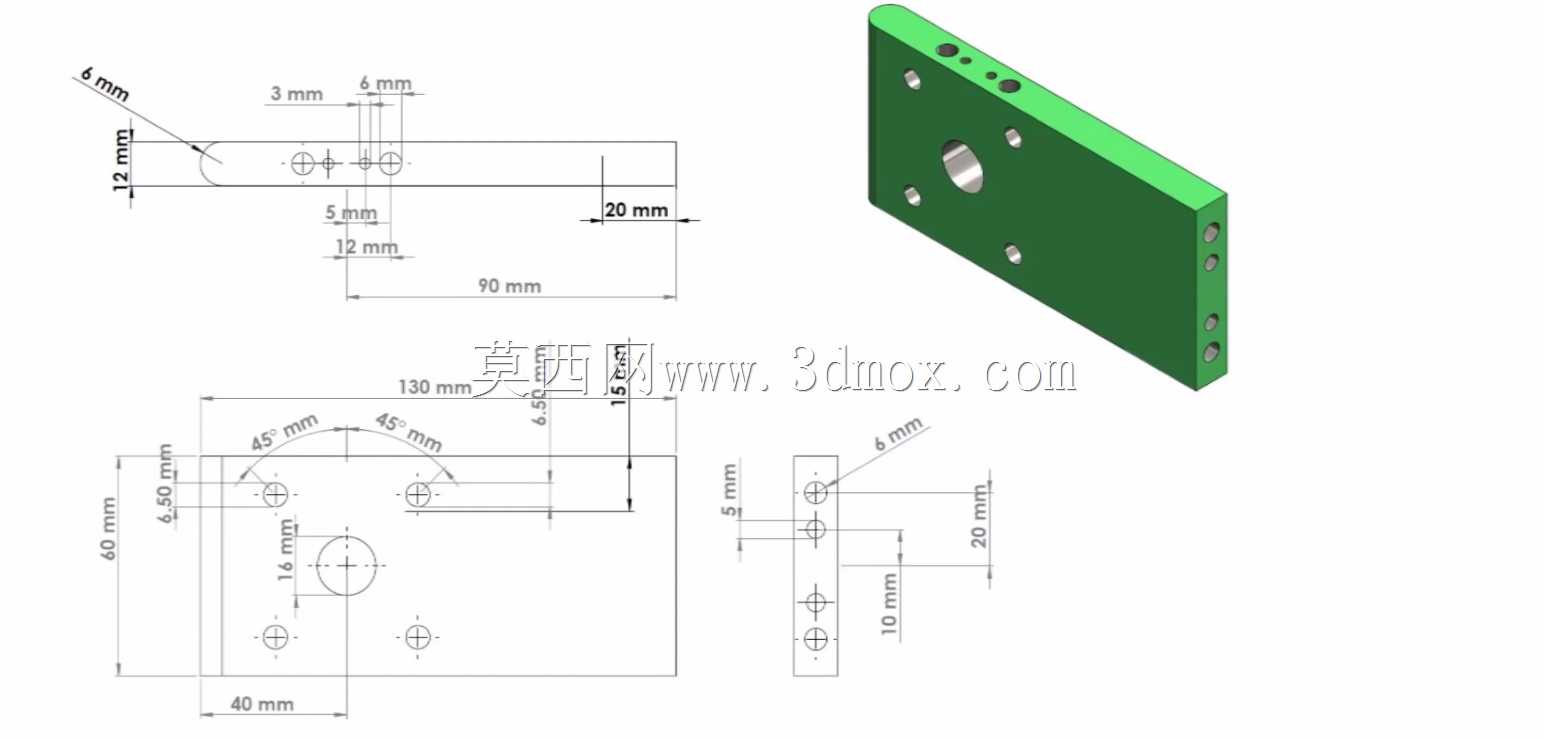

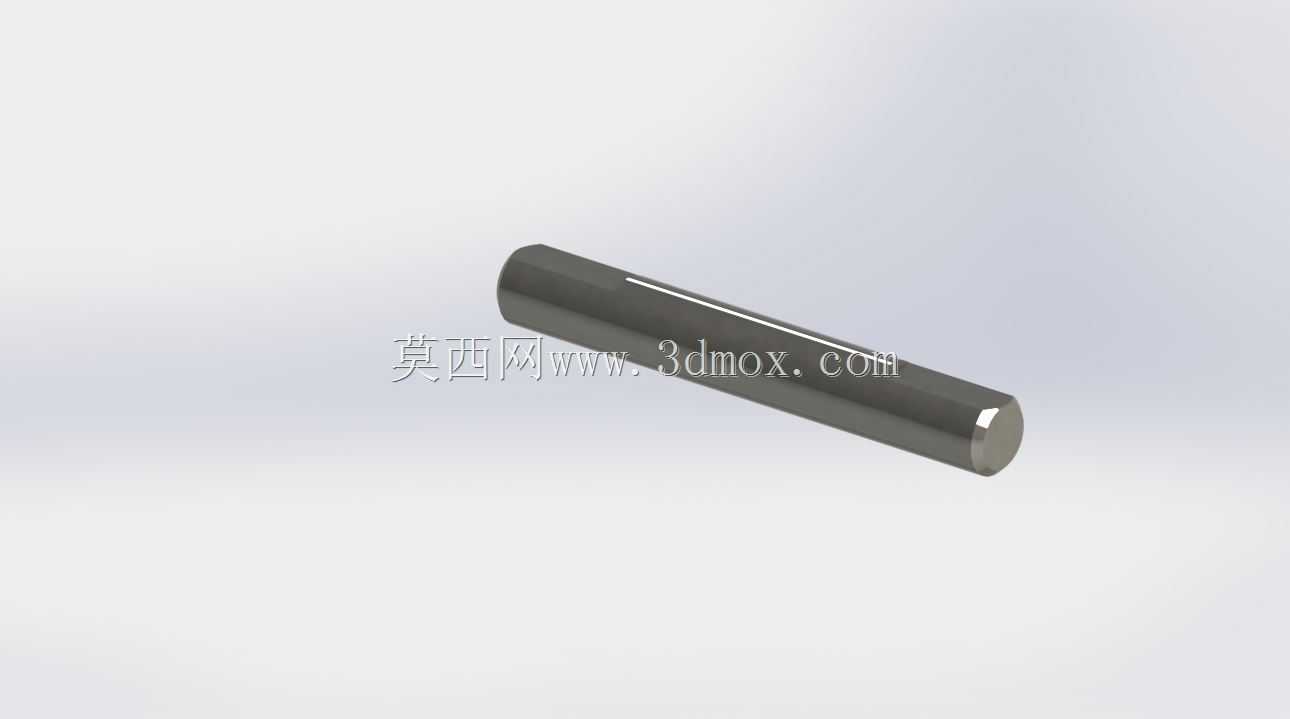

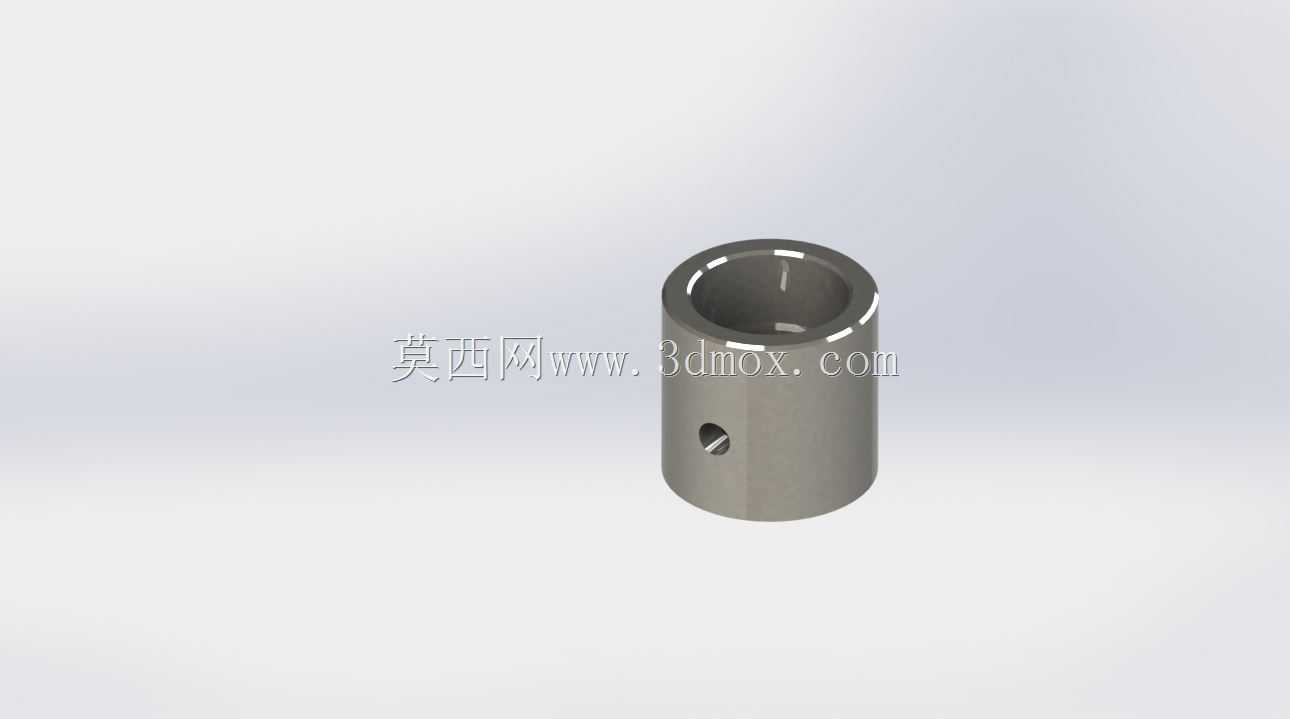

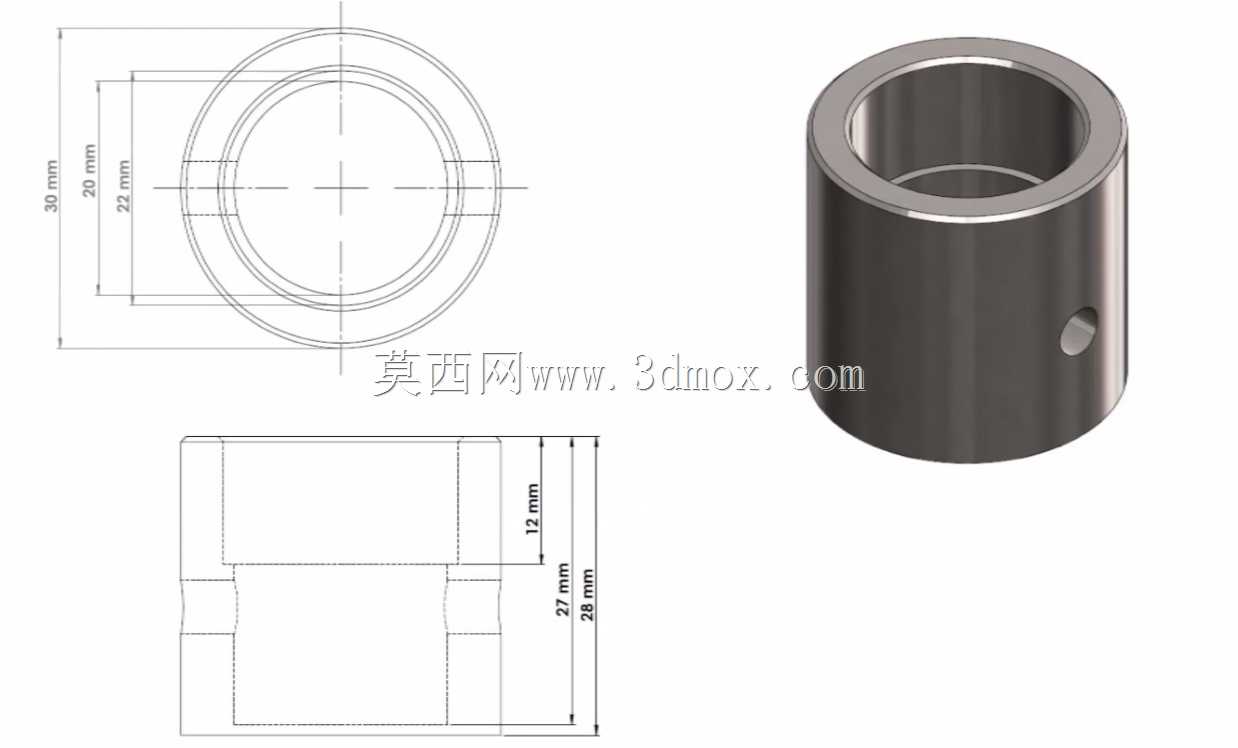

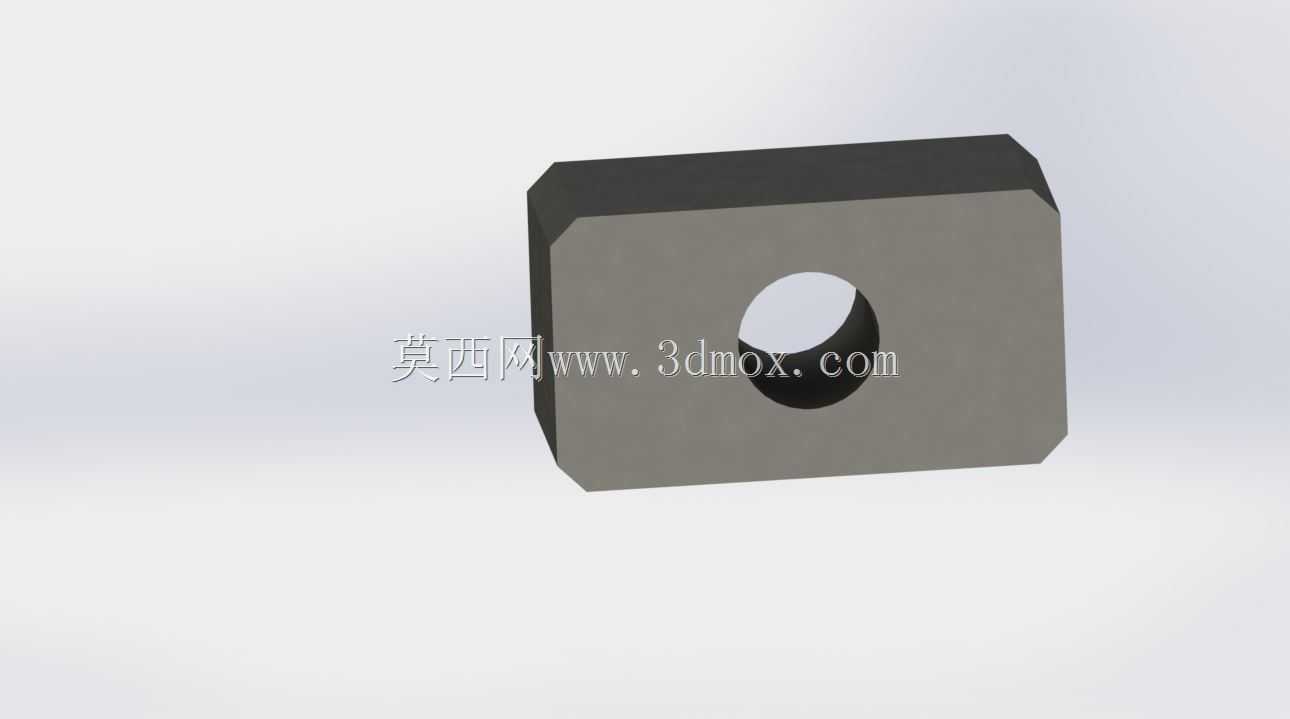

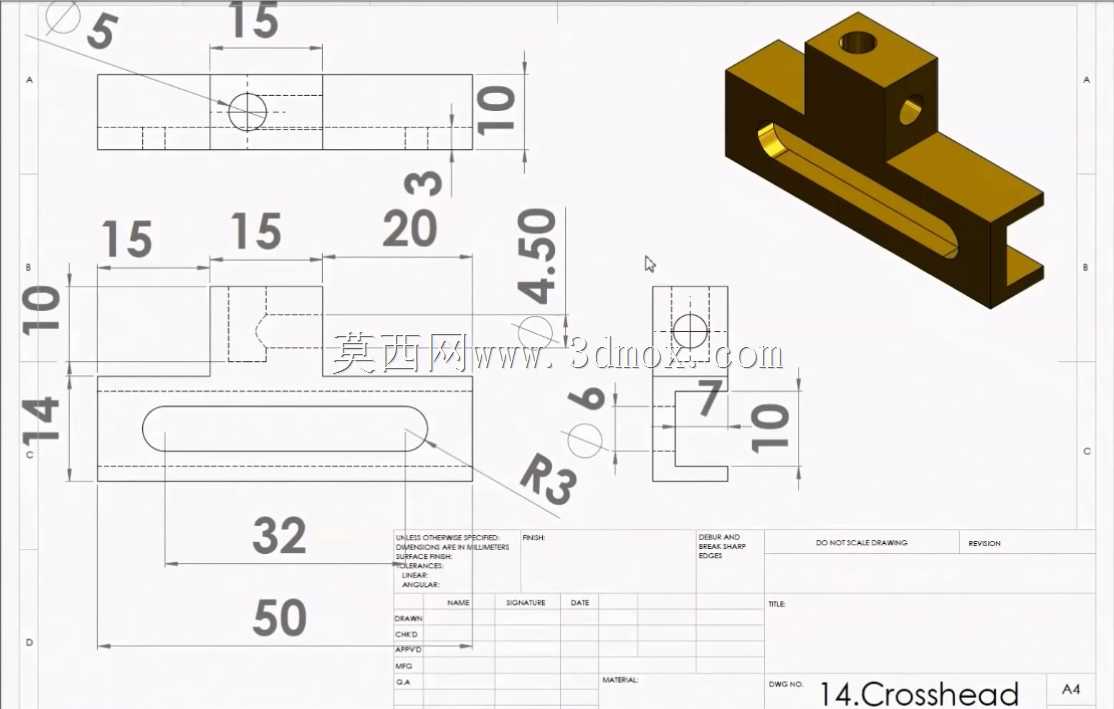

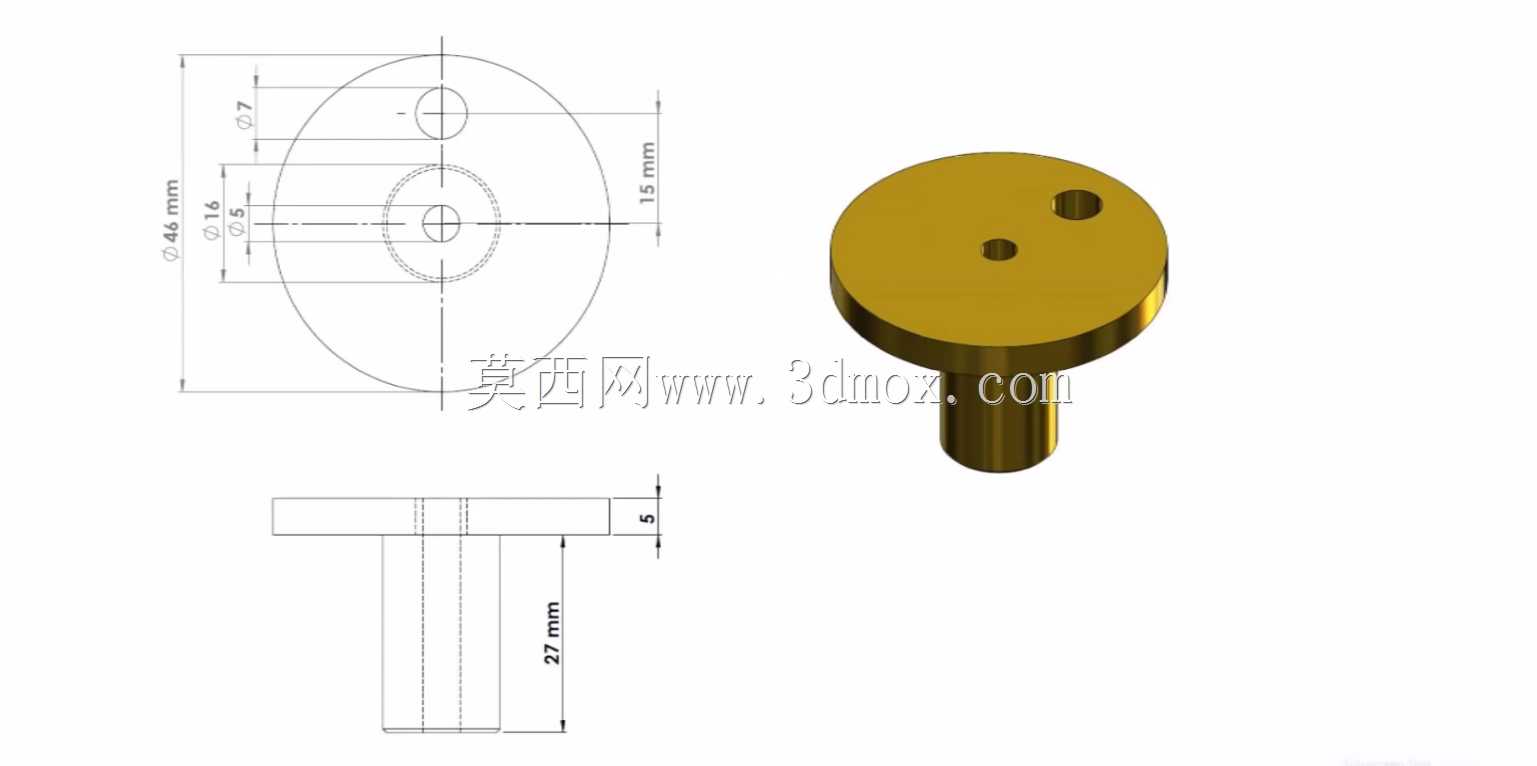

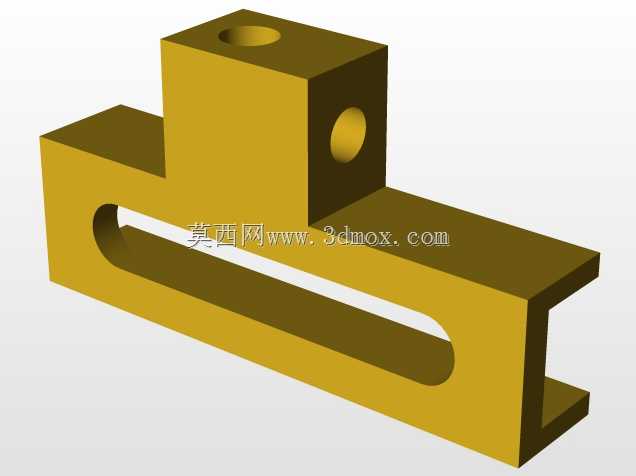

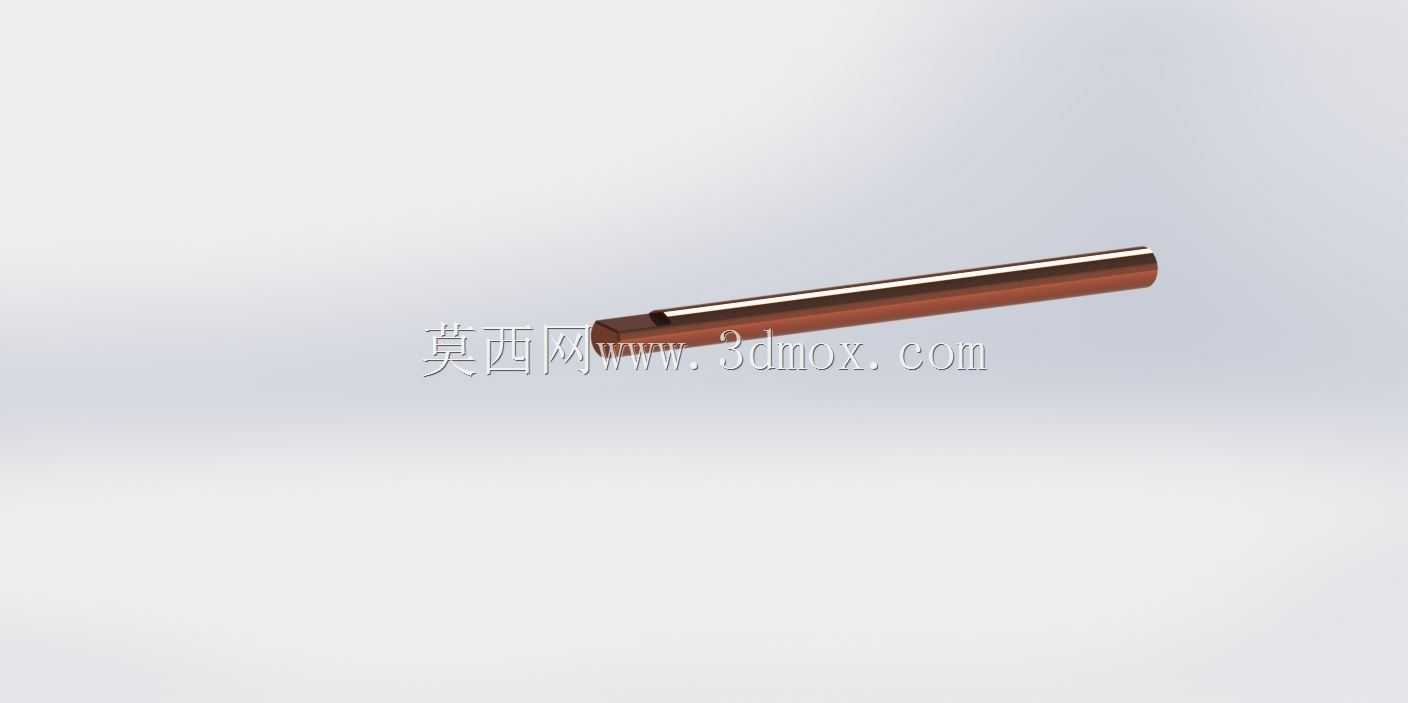

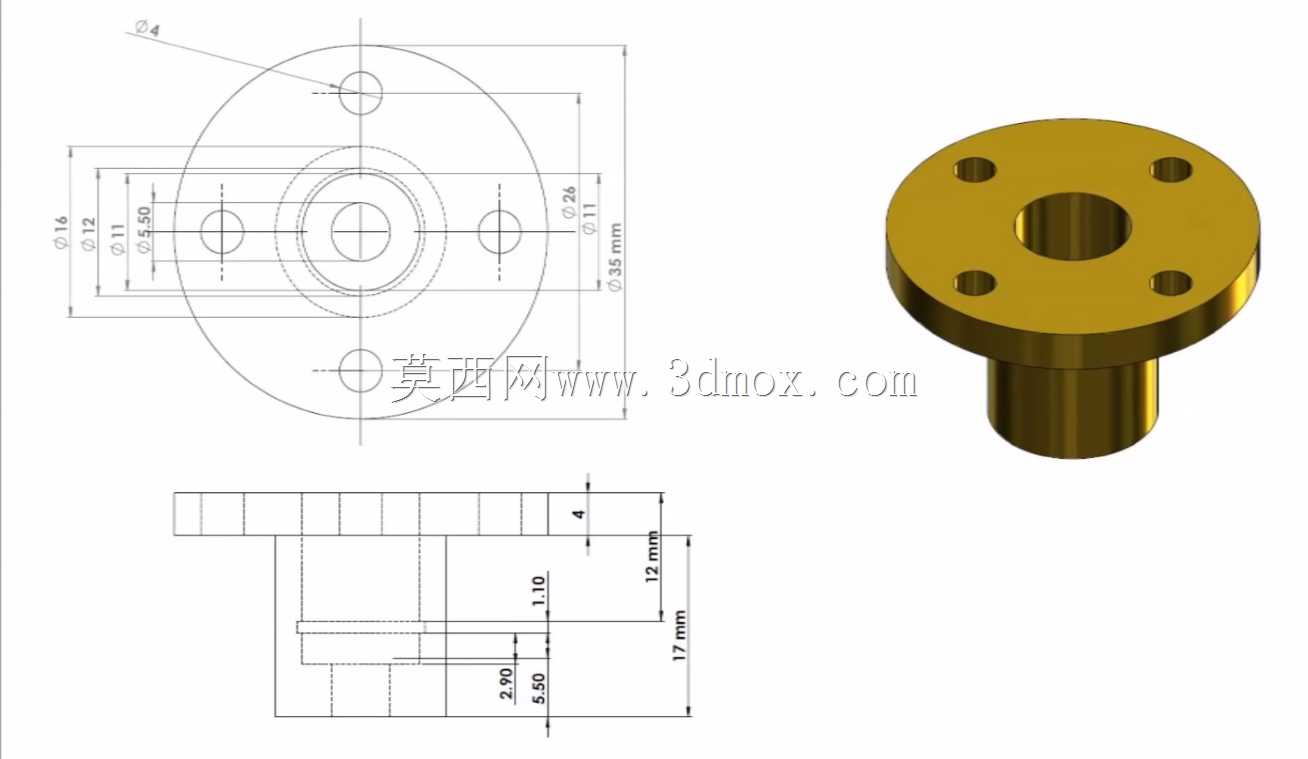

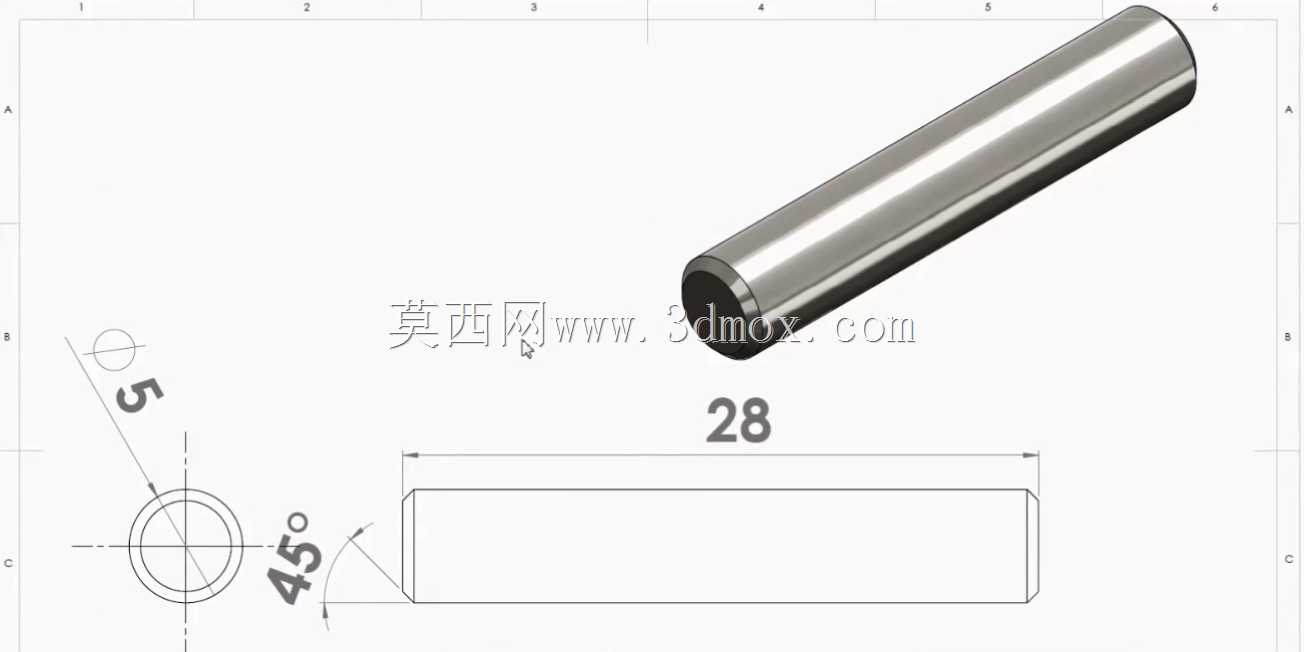

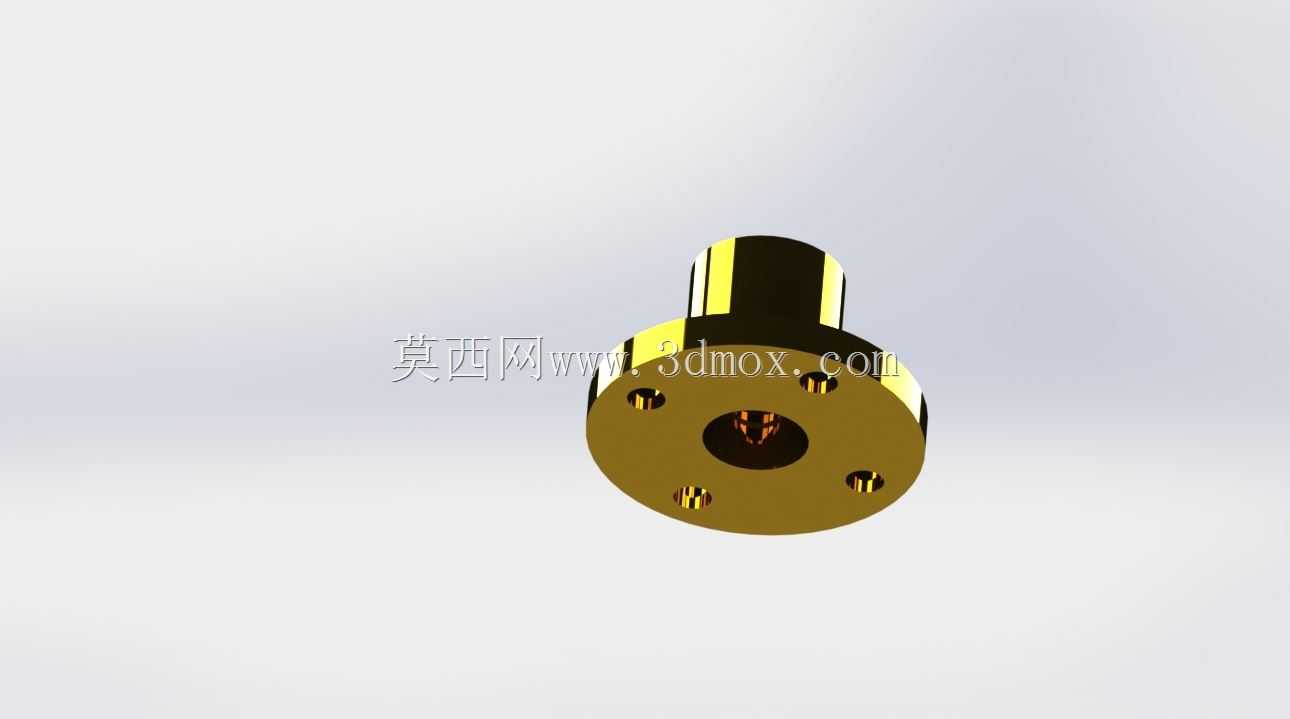

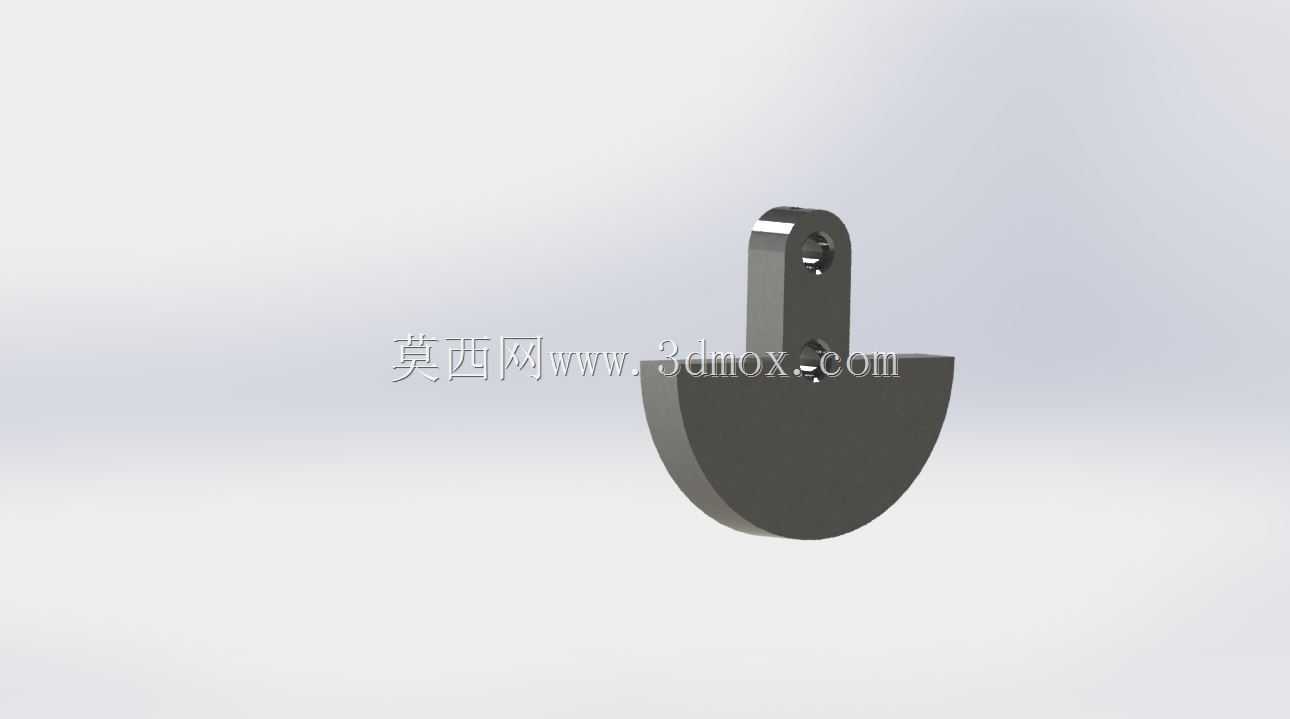

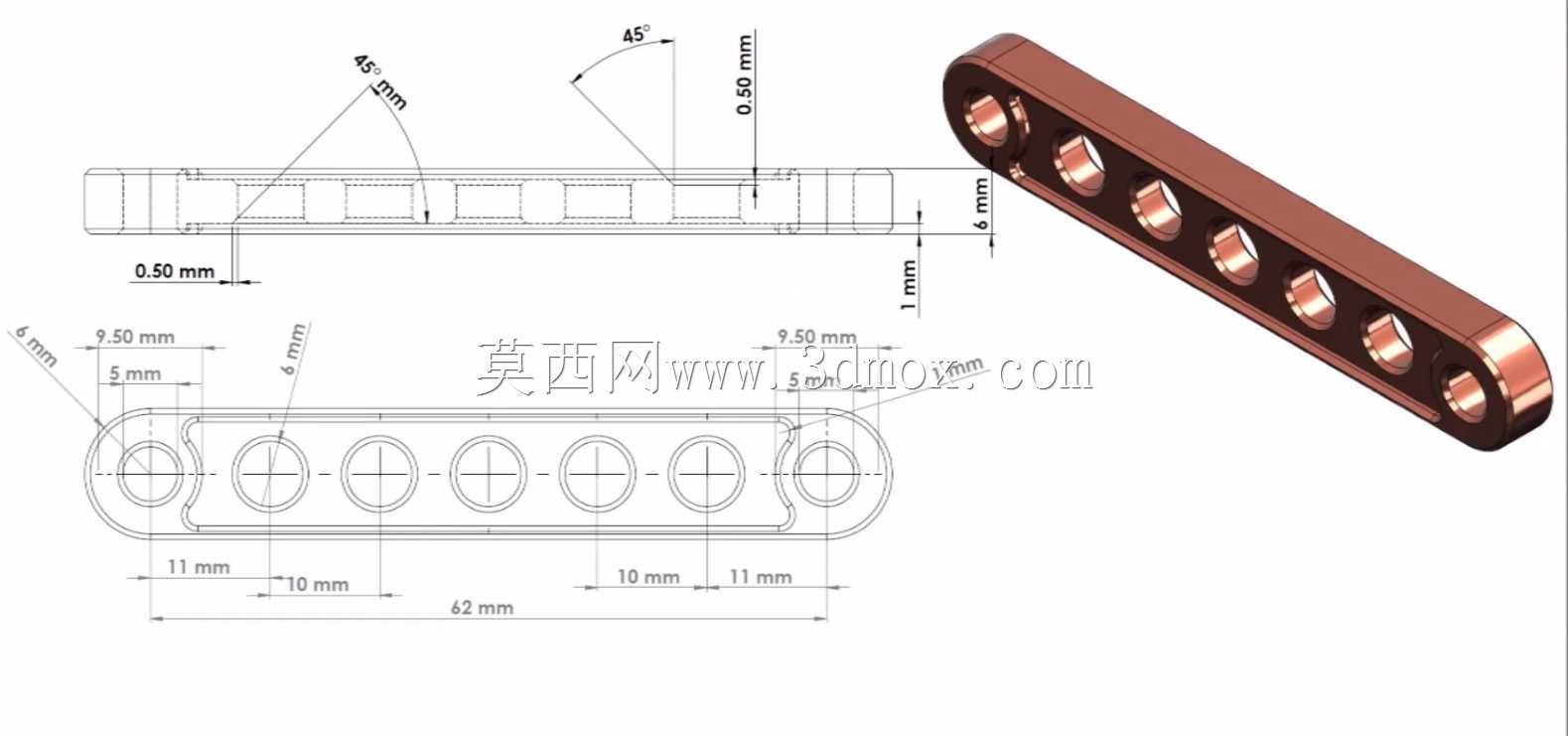

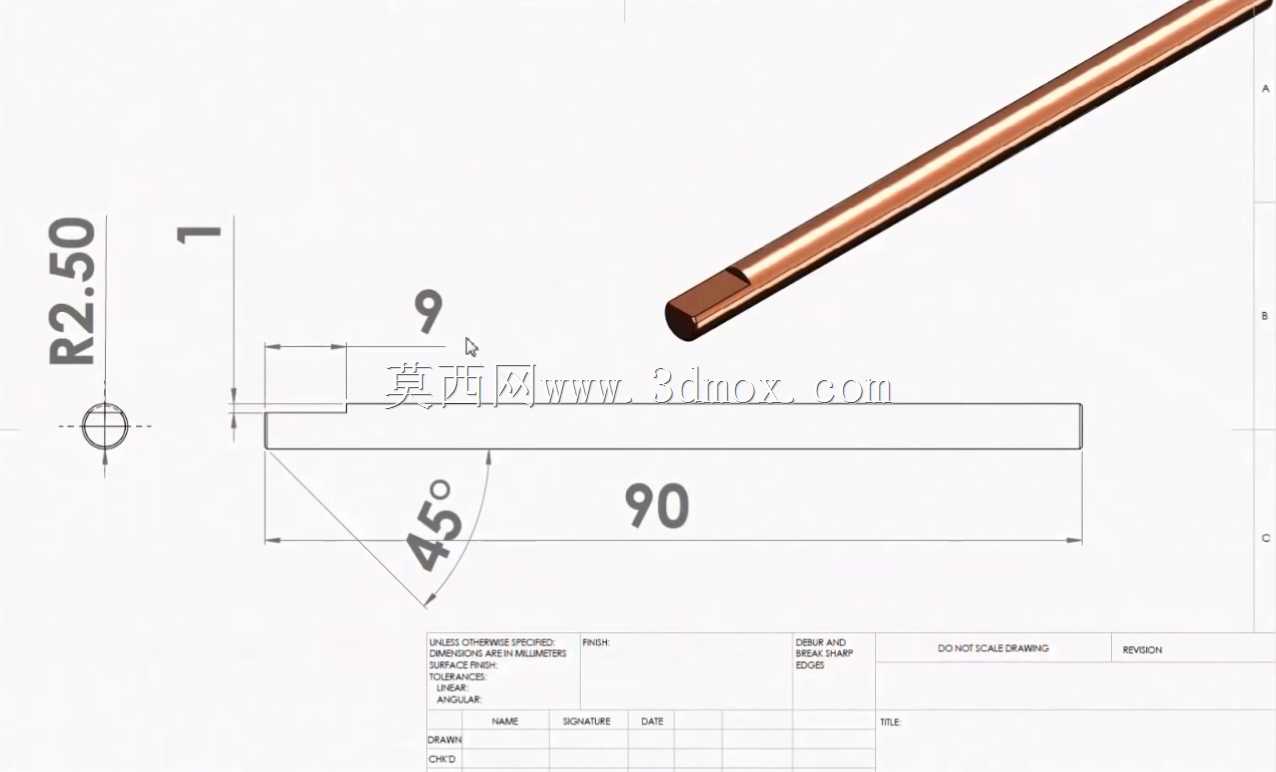

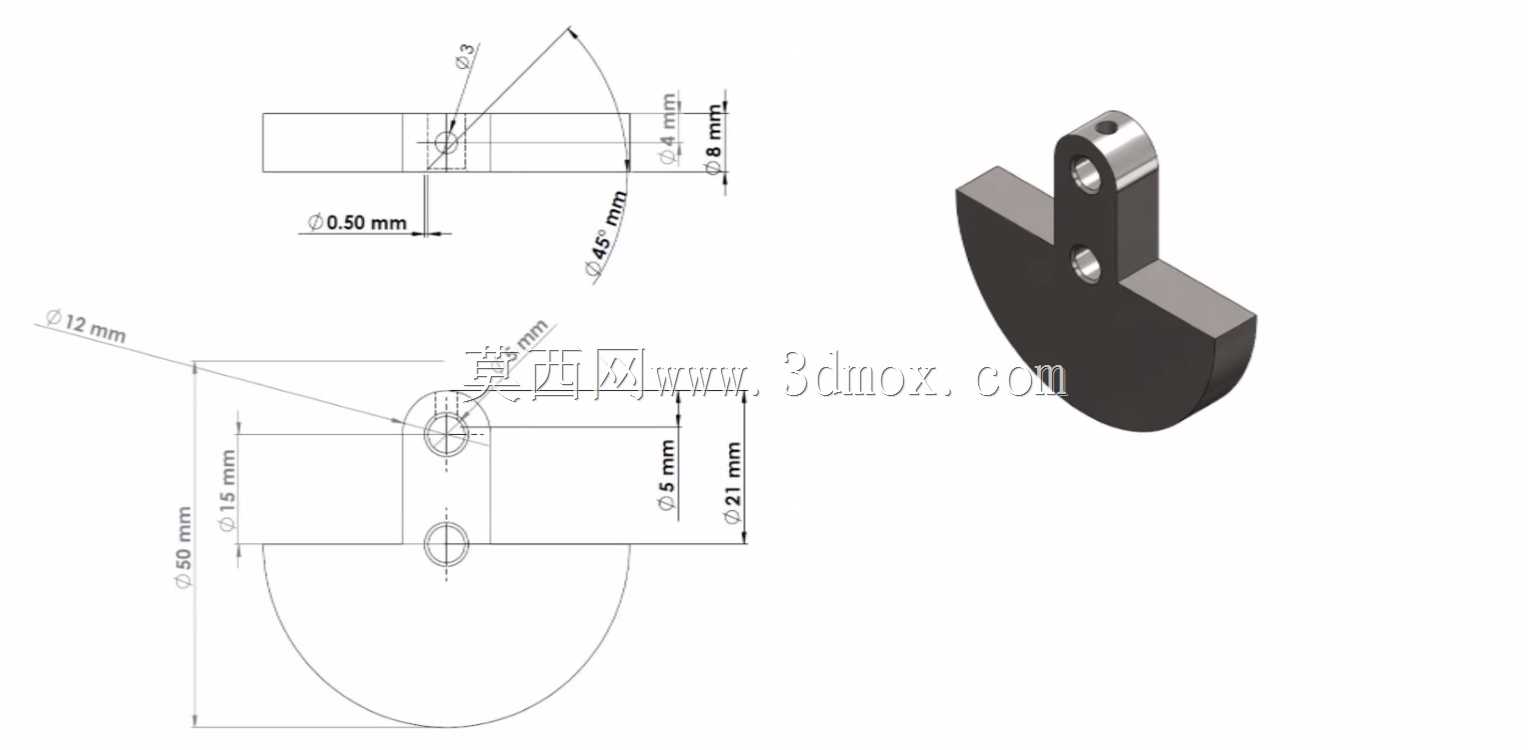

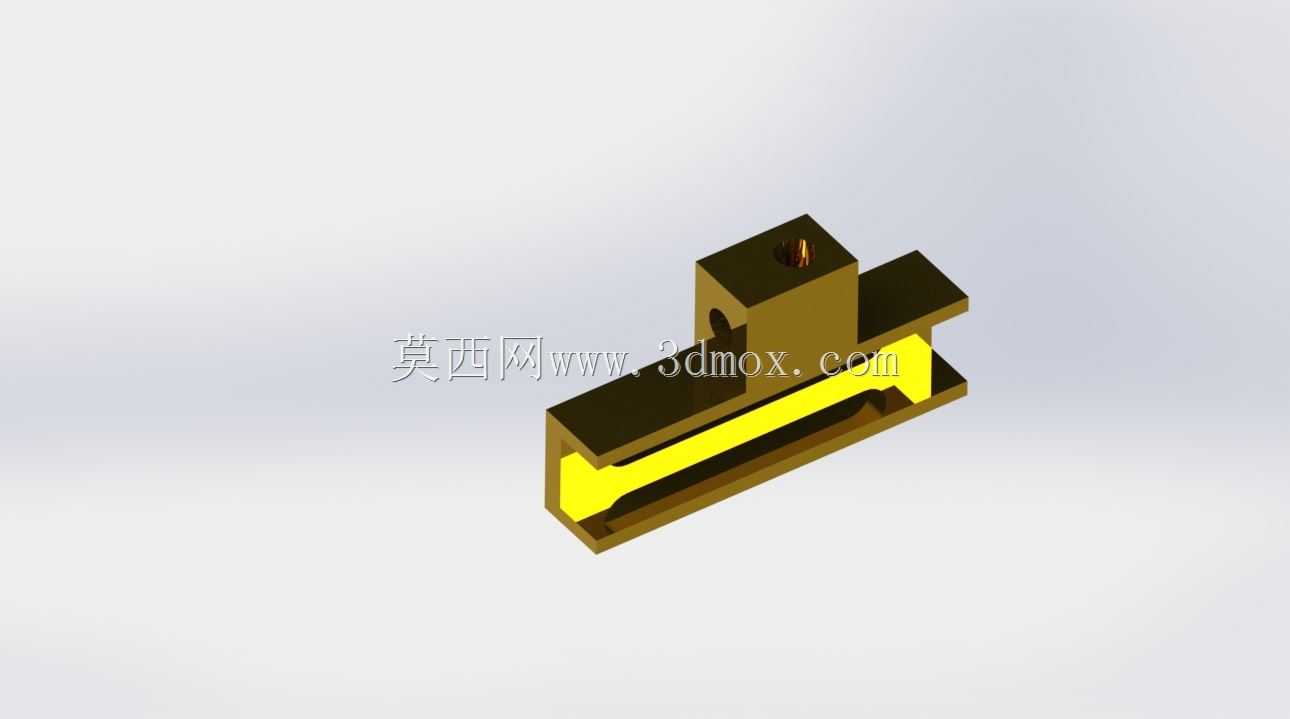

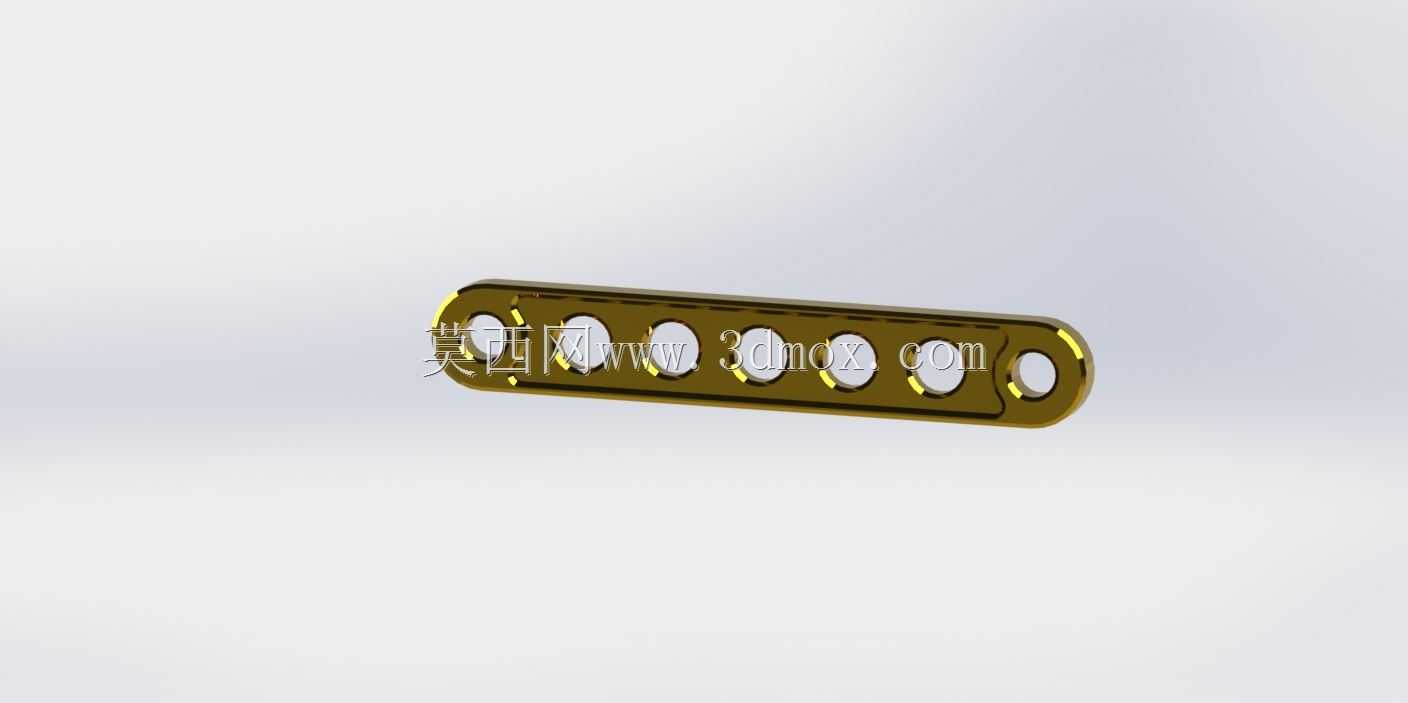

　　通过自然对流或者强制风冷的方式带走工质冷却过程释放的热量，维持冷热端的稳定温差，这也是斯特林循环能够持续做功的核心前提。传动侧的立式支撑板采用加厚钢板加工，既作为气缸、主轴轴承座的安装载体，也承担整套传动结构的受力支撑，支撑板上的轴承安装位采用同轴度公差严格控制的镗孔加工，保证主轴转动过程没有偏摆，降低运行过程的摩擦损耗。曲柄连杆机构采用偏心销与连杆小头的铰接设计，连杆与动力活塞、配气活塞的连接位置都设置了自润滑铜套，不需要频繁加注润滑油就能维持长时间低阻力运行，减少维护工作量。设计过程中特意将冷热端的活塞行程做了匹配优化，配气活塞的相位超前动力活塞90度曲轴转角，保证工质在冷热端之间的流动时序与活塞运动节奏完全匹配，

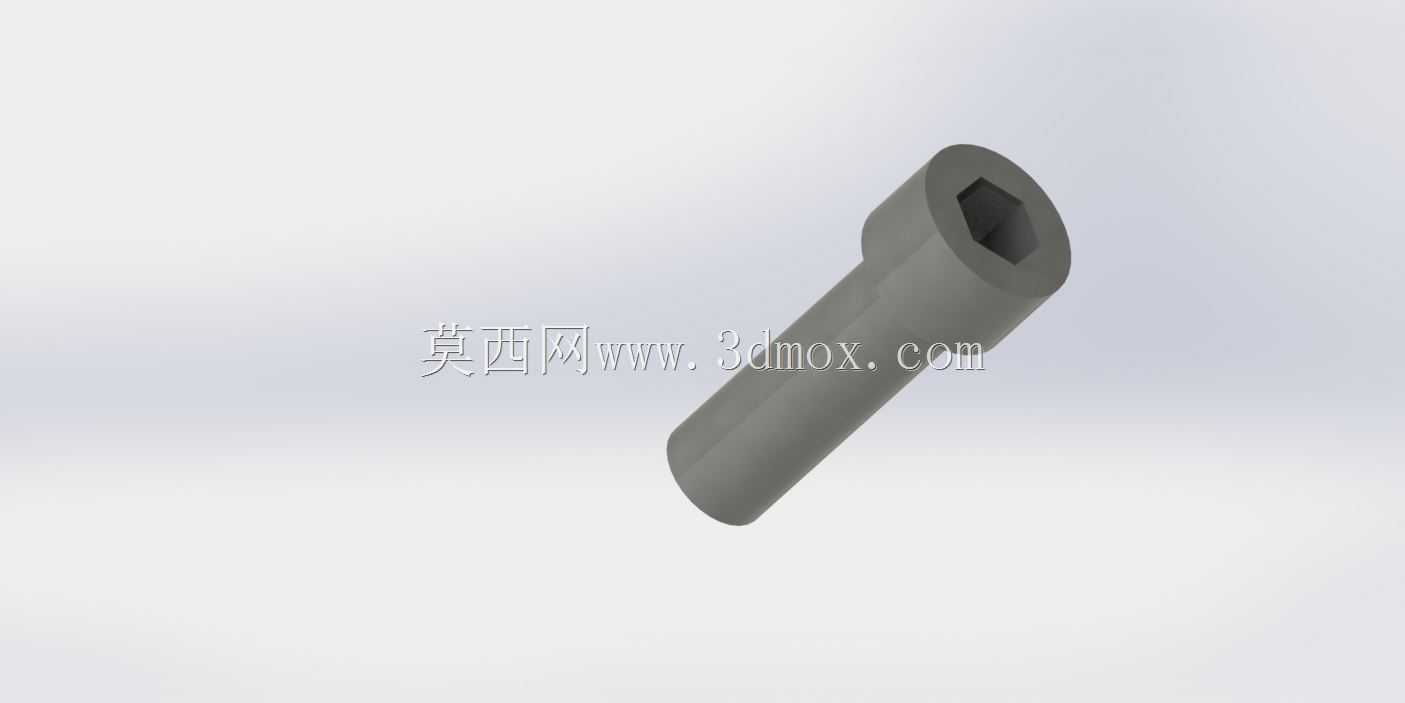

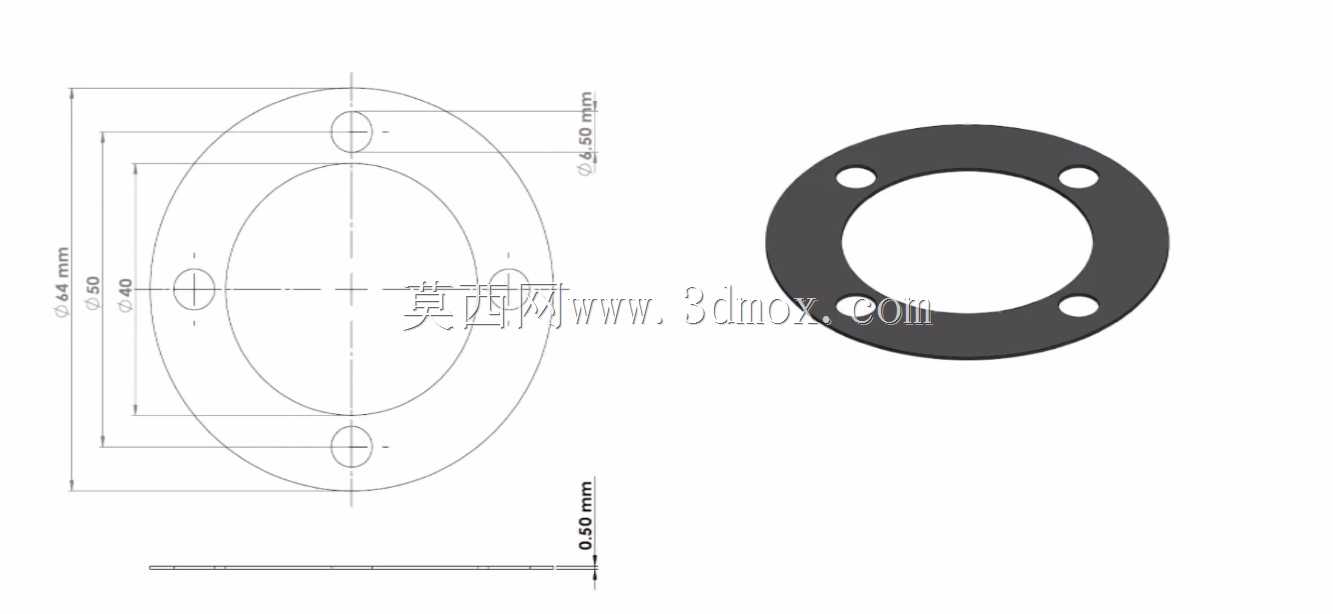

　　避免出现工质串流或者做功相位错位的问题，提升循环的热功转换效率。整套结构的所有运动部件都做了动平衡校核，飞轮上的镂空孔位除了减重作用，也兼顾了动平衡调整的功能，在高速运转时不会出现明显的振动传递到底座。在实际应用场景中，这套装置既可以作为高校工程热物理专业的教学演示模型，直观展示外燃循环的做功原理，也可以经过参数放大后应用在偏远地区的小型独立供能系统中，搭配生物质炉具或者太阳能集热器就能输出稳定的动力，驱动小型发电装置满足低功率用电需求，还可以嵌入工业余热回收管路中，利用生产过程排放的低品位废热驱动附属的冷却风扇或者小型泵体，实现废能的回收利用，降低生产过程的能耗。设计时也充分考虑了拆装维护的便捷性，所有连接位置都采用标准紧固件，没有特殊定制的异形连接件，日常维护时只需要拆开支撑板上的固定螺栓，就能快速取出活塞、连杆等部件进行清洁或者密封件更换，气缸与底座之间采用定位销定位，重新装配时不需要反复调整同轴度，大幅降低了后期维护的操作难度。整套结构没有复杂的电控元件，纯机械结构的可靠性更高，在缺乏专业维护条件的场景下也能长期稳定运行，对使用环境的要求远低于传统内燃机，不需要高标号燃油，也不会产生尾气排放，在对环保要求较高的封闭或者半封闭场景中也能使用。
