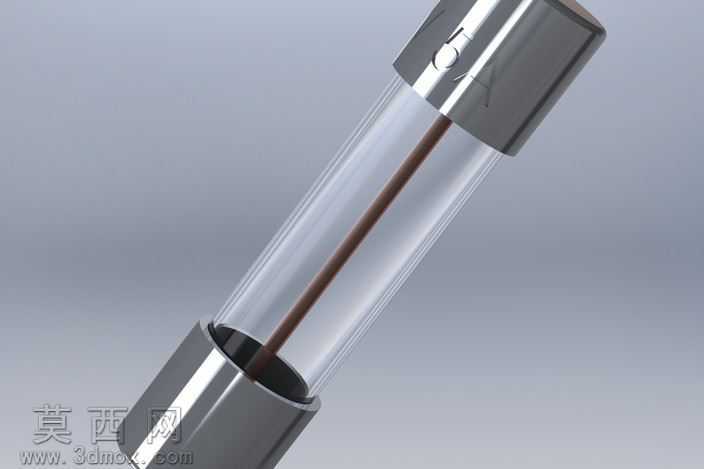

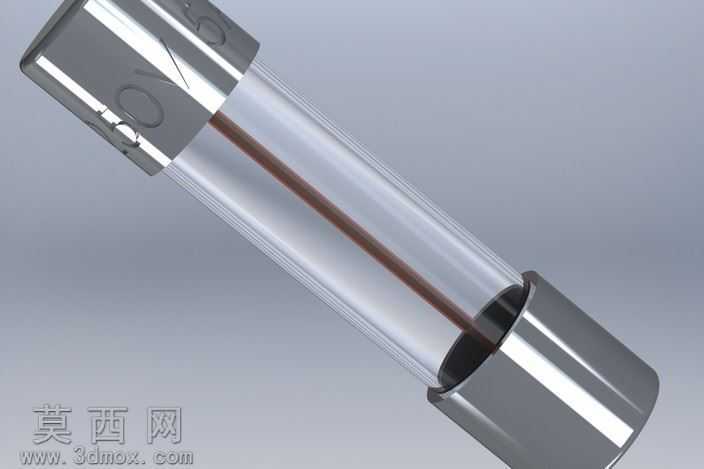

玻璃管封装5×20规格熔断器三维模型

本作品为5×20规格玻璃管封装熔断器的三维参数化模型，建模过程以实物测绘尺寸为基准，在SolidWorks环境下完成全特征构建，首先绘制两端金属端盖的旋转轮廓草图，通过旋转凸台命令生成端盖基体，在端盖外表面通过包覆特征复刻实物表面的规格标识压印纹理，还原真实产品的标识细节。中部透明玻璃管部分通过薄壁拉伸特征生成，严格匹配5mm直径、20mm总长度的行业标准尺寸，玻璃管内壁与端盖的配合位置添加同轴心与重合配合约束，还原实际产品的装配关系。玻璃管内部的熔丝部分采用扫描特征完成，以沿玻璃管轴向的直线为路径，绘制细圆形截面生成熔丝实体，还原熔丝在管内居中布置的真实结构。材质渲染阶段，为两端金属端盖赋予镀铬金属材质，调整金属粗糙度参数至0.12，添加轻微的环境反射效果，还原金属端盖光亮的金属质感；为玻璃管部分赋予高透玻璃材质，调整折射参数为1.52，设置轻微的表面磨砂效果模拟实际玻璃管的半通透观感，避免完全透明导致的结构失真；为内部熔丝赋予铜质金属材质，调整漫反射颜色为暗铜红色，还原熔丝的金属色泽。结构设计上严格遵循该规格熔断器的通用尺寸规范，各部件间的配合间隙控制在0.02mm以内，既还原真实产品的装配公差，也保证模型可直接用于虚拟装配演示、电路保护组件布局仿真等场景。建模过程中对所有特征添加参数化关联，修改外径、总长、端盖厚度等关键参数即可快速生成同系列不同规格的熔断器模型，具备良好的可编辑性。渲染阶段采用三点布光方案，主光源从侧上方45度照射，突出金属端盖的高光轮廓与玻璃管的通透折射效果，辅光源从另一侧补光消除暗部死黑，背光源勾勒模型整体轮廓，最终渲染效果清晰展现熔断器的各部分结构细节，可用于产品说明配图、教学演示素材等场景。
