十六端口空白补丁面板单元架结构设计

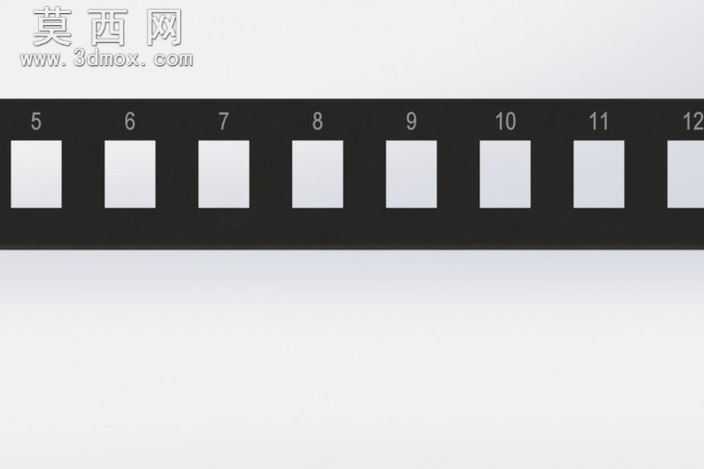

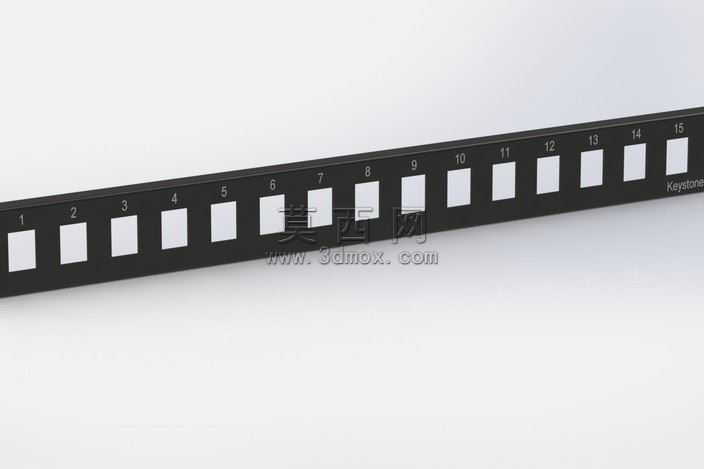

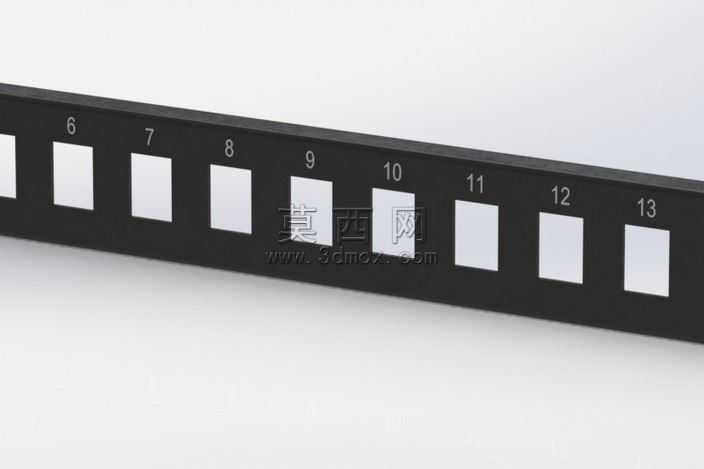

本作品为十六端口空白补丁面板单元架的三维建模设计，建模阶段采用参数化特征建模逻辑，先以基准平面定位整体安装框架的外轮廓尺寸，通过拉伸凸台命令生成面板的基础基体，再按照端口等距排布的设计要求，绘制单端口的矩形切除草图，通过线性阵列命令完成16个端口位的均匀排布，阵列过程中严格控制相邻端口的中心间距与边距尺寸，保证所有端口位的尺寸公差符合机架安装的通用标准。建模时对面板边缘做了圆角过渡处理，避免锐边在安装使用过程中造成划伤，同时在面板背部设计了与单元架匹配的卡扣定位结构，通过拉伸切除与凸台配合的方式，完成卡扣卡槽的细节建模，确保面板能够与标准1U单元架实现无间隙卡合安装。材质设计阶段，为面板主体赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟磨砂质感，避免机柜内部光线反射造成的标识识别干扰，端口内部的空白挡片赋予浅灰白色硬质塑料材质，通过色彩对比清晰区分端口位与面板主体，提升安装运维时的视觉辨识度。结构设计上遵循机柜配件的标准化设计思路，整体尺寸符合19英寸机柜1U单元的安装规范，面板厚度控制在兼顾结构强度与安装空间的合理区间，背部的加强筋结构通过薄壁拉伸命令生成，在不增加整体壁厚的前提下提升面板的抗弯折性能，避免长期使用出现面板变形翘曲的问题。设计过程中充分考虑了端口扩展的预留需求，空白挡片采用可单独拆卸的结构设计，建模时将挡片与面板主体设置为独立的零件特征，后续使用时可根据实际布线需求拆除对应位置的挡片，安装对应的接口模块，无需更换整个面板，提升配件的复用性与适配性。渲染阶段采用机柜内部的弱光环境布光，通过定向光源模拟机柜内的照明光线，调整光线角度突出面板上的端口数字标识的凹凸质感，同时通过环境遮蔽效果增强结构的立体感，真实还原该配件在实际机柜安装场景下的视觉效果，所有建模特征均保留完整的参数化历史记录，方便后续根据不同的端口数量需求、安装尺寸要求进行快速调整修改，适配不同规格的机柜单元架使用场景。
