霍尼韦尔SPX1189红外发射器结构建模

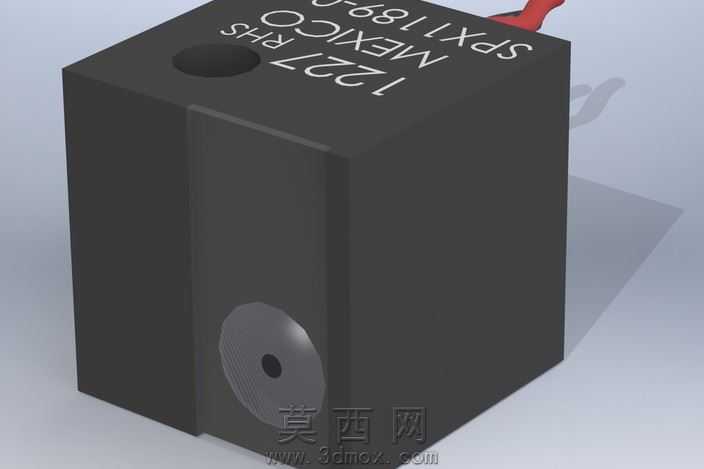

本模型针对霍尼韦尔SPX1189红外发射器进行1:1等比例三维建模还原，建模过程以实物测绘的尺寸参数为核心依据，首先在SolidWorks软件中搭建基准坐标系，先绘制发射器主体的立方体基体草图，通过拉伸凸台命令生成主体的基础块体结构，严格匹配实物的长宽高比例，保证整体外形的方正度与边角的倒角处理符合真实产品的注塑外壳特征。建模过程中针对外壳表面的印刷标识区域，采用包覆特征命令将标识文字与符号精准映射到立方体顶面，还原实物表面的丝印内容排布，同时对顶面的圆形凹陷结构进行单独的切除拉伸处理，匹配实物的光学窗口预留位结构。针对侧面的红外发射镜头部位，先绘制圆形凸台的轮廓草图，拉伸生成镜头基座，再对基座中心的红外发射孔进行精确的切除操作，同时为镜头部分添加半透明的材质属性，模拟真实产品的光学透镜质感。材质设置环节，主体外壳采用哑光黑色工程塑料材质，调整材质的粗糙度、漫反射参数还原注塑外壳的磨砂质感，镜头部分设置为半透明聚碳酸酯材质，调整折射度与透明度参数，模拟红外透镜的透光特性，表面丝印标识采用浅灰色哑光材质，与黑色外壳形成清晰的视觉区分。渲染环节采用工作室环境光模式，添加柔和的侧方主光源与顶部补光，避免模型表面出现过强的反光死角，清晰展现外壳的边角细节、镜头的层次结构以及表面标识的印刷效果，同时添加柔和的地面阴影增强模型的立体真实感。结构设计上完整还原了该款红外发射器的一体式外壳结构，未对外壳的内部腔体进行过度简化，保证模型外观结构与实物完全一致，可用于工业传感设备的装配模拟、产品展示以及相关红外检测设备的布局设计参考，模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的导入使用需求，满足不同场景下的模型调用要求。
