华硕EEBOX设备VESA安装托架结构设计

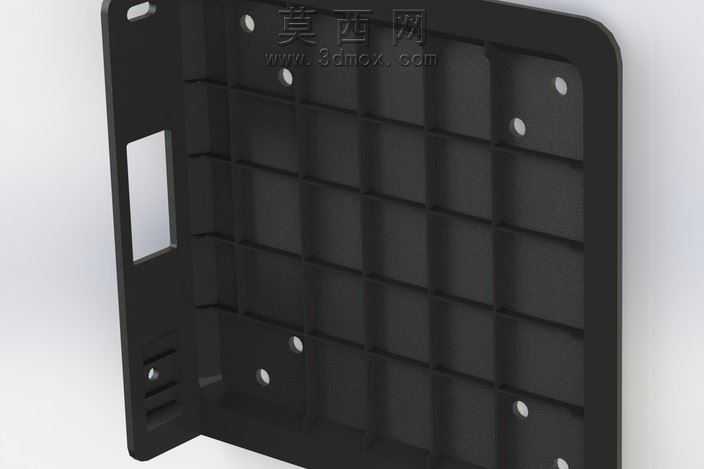

本作品为适配华硕EEBOX迷你主机的VESA标准安装托架三维模型，建模过程严格遵循VESA壁挂安装的通用尺寸规范，同时精准匹配华硕EEBOX EB1007p型号主机的背部安装孔位、机身轮廓与接口避让需求，整体采用一体化注塑成型的结构设计思路，在三维建模阶段首先完成基准面搭建，以VESA标准孔距为核心定位基准，先绘制托架的主体背板轮廓，背板采用网格加强筋结构设计，在保证整体结构强度的前提下大幅降低材料用量与成品重量，加强筋的排布经过受力模拟优化，横竖交错的筋位可均匀分散主机挂载后的重力载荷，避免长期使用出现背板变形的问题。建模过程中对安装孔位做了精准的沉头孔设计，既保证螺丝安装后表面平整无凸起，也能提升螺丝咬合的牢固度，侧边预留的方形开孔为对应主机的接口避让区域，可保证托架安装后主机的外接接口完全露出，不影响线材插拔使用。材质渲染阶段选用哑光黑色硬质工程塑料作为主体材质，还原商用数码配件的常规外观质感，对孔位边缘、筋位交接处做了圆角过渡处理，避免注塑生产时出现应力集中问题，同时提升成品的触感安全性。托架的侧边设置有卡扣式固定结构，可在主机滑入安装位后自动卡合锁定，无需额外螺丝即可完成主机与托架的固定，安装拆卸流程便捷，同时在卡扣位置设置有弹性让位结构，避免多次拆装后出现卡扣断裂的问题。整体模型的结构细节完整，所有壁厚、筋位厚度、孔位深度均符合注塑生产的工艺要求，可直接用于开模生产验证，也可作为同类迷你主机VESA安装托架的设计参考模板，模型的结构逻辑清晰，特征建模步骤规范，可根据不同型号迷你主机的尺寸快速调整参数完成适配修改。
