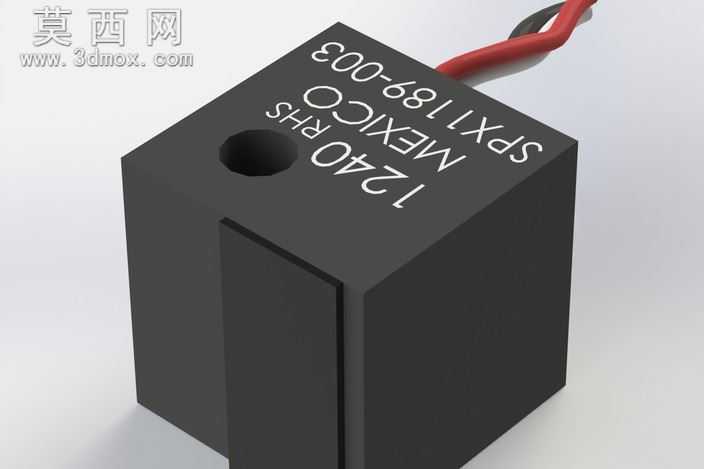

霍尼韦尔SPX1189红外探测器件三维建模

本模型为霍尼韦尔SPX1189红外探测器件的三维建模成果，建模过程以还原实物真实外观与结构特征为核心目标，首先通过实物测绘获取器件的精准外形尺寸，确定其立方体主体的长宽高比例、侧面安装槽的开槽深度与宽度、顶面引线孔的孔径与位置参数，保证建模尺寸与实物公差控制在合理范围内。建模阶段采用SolidWorks完成实体结构搭建，首先绘制立方体主体的基础草图，通过拉伸凸台命令生成主体基体，随后在对应侧面绘制安装槽的轮廓草图，使用拉伸切除命令生成侧边的安装卡槽结构，再在顶面定位引线出线孔的圆心位置，通过拉伸切除生成贯通的引线孔，最后在顶面区域绘制产品标识文字的草图，使用包覆命令将型号、产地、认证标识等文字蚀刻在器件顶面，还原实物表面的丝印细节。材质与渲染环节，针对器件主体的黑色哑光工程塑料外壳，调整材质的漫反射颜色为深炭黑色，设置较低的反光度与较高的粗糙度参数，模拟工程塑料的哑光磨砂质感；针对引出的红黑供电引线，分别为两根导线赋予红色、黑色的PVC塑料材质，设置轻微的光泽度模拟导线外皮的质感，引线内部的金属导体部分赋予铜质金属材质，调整金属的反射参数还原金属光泽。结构设计上完整还原了该红外探测器的外部装配特征，侧边的安装卡槽可匹配对应安装座的卡扣结构，顶面的引线孔可适配导线的穿装固定，整体模型无多余的冗余特征，所有结构均服务于实物的外观还原与装配适配需求，可用于红外探测相关产品的装配干涉检查、产品展示渲染、电路布局模拟等场景，模型同时导出了STEP、IGES、STL等通用格式，可适配多款主流三维设计软件的导入使用，满足不同设计场景下的调用需求。建模过程中对器件表面的文字标识做了反向处理，匹配实物顶面文字的印刷方向，保证渲染出图时的视觉效果与实物完全一致，对边角处的微小倒角做了精细化处理，避免尖锐直角带来的渲染失真，还原工业注塑元件的自然边角特征。
