行星齿轮组传动组件结构设计

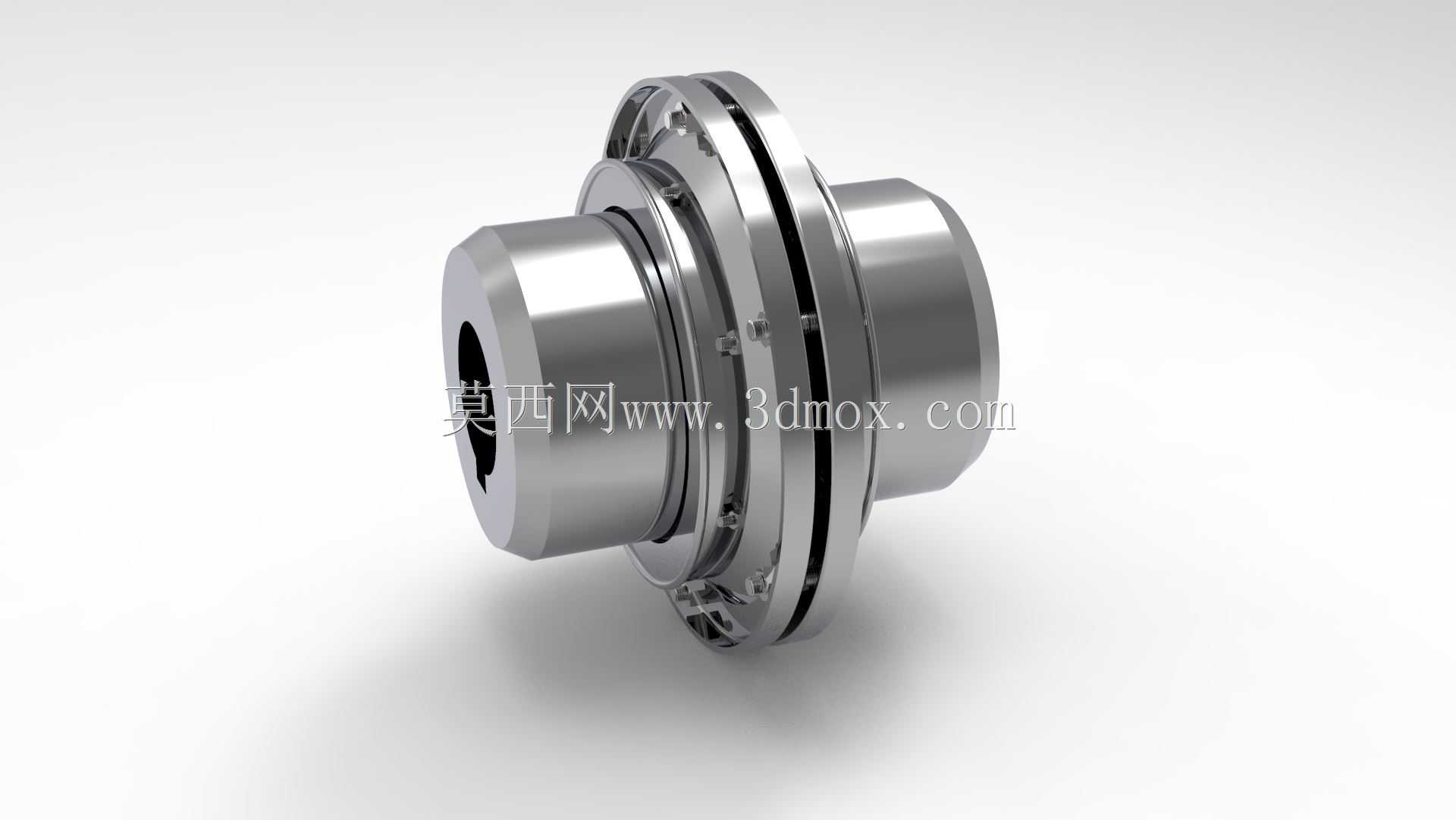

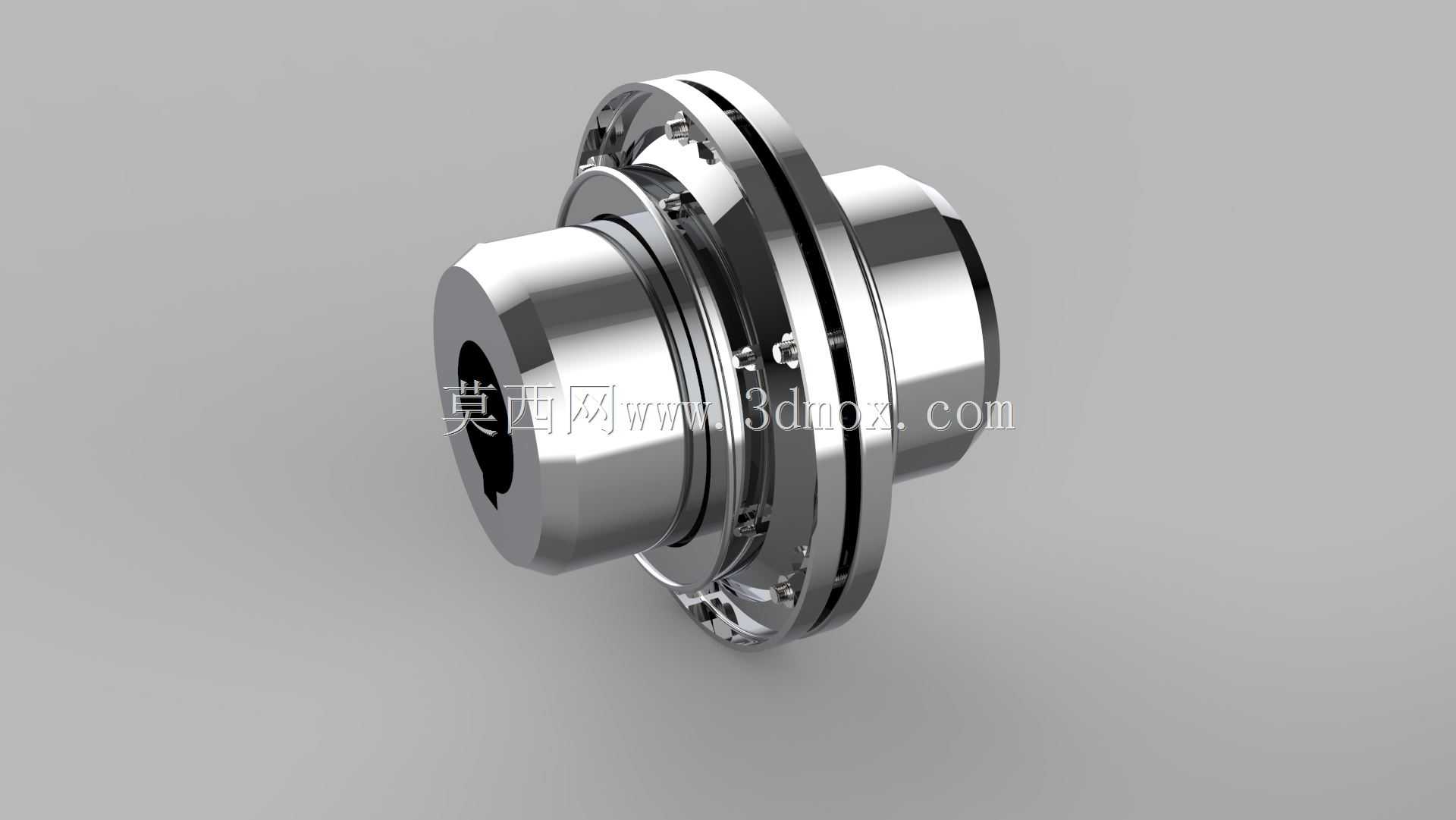

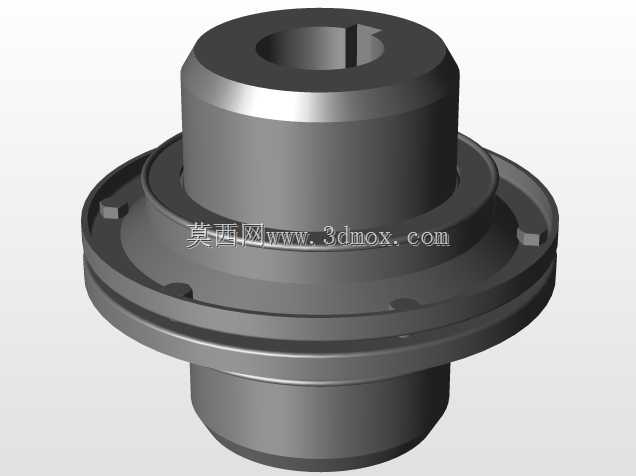

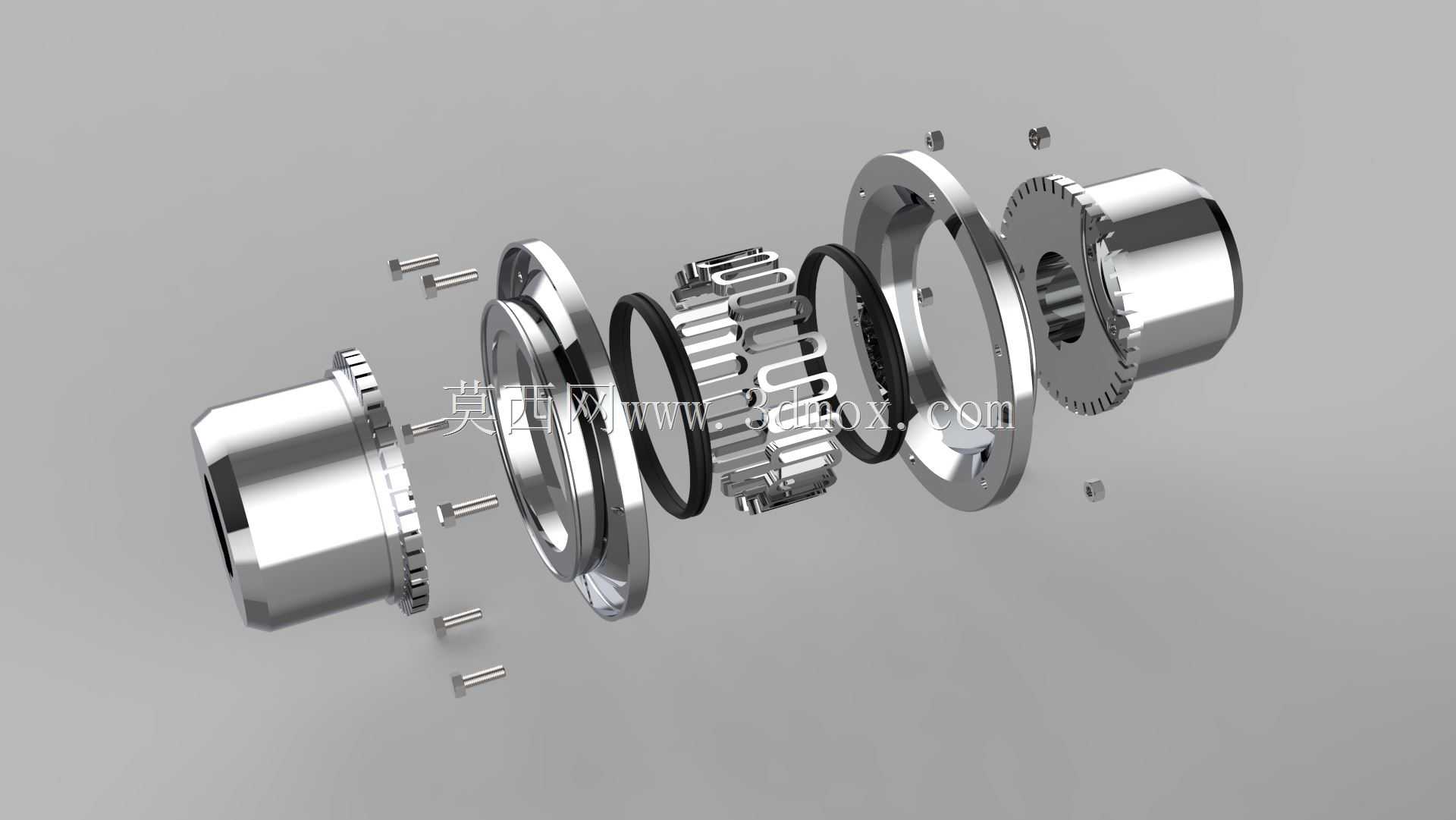

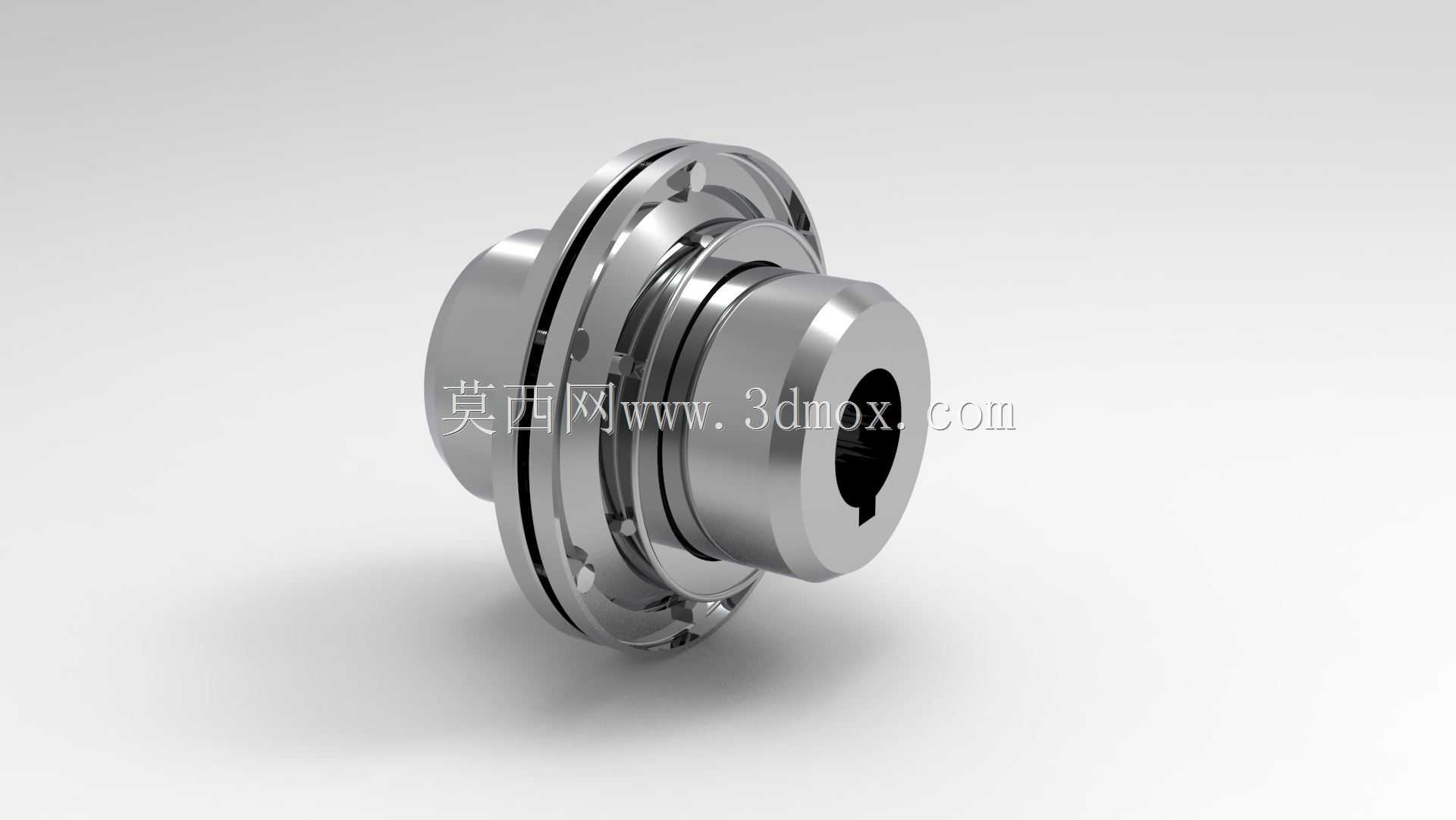

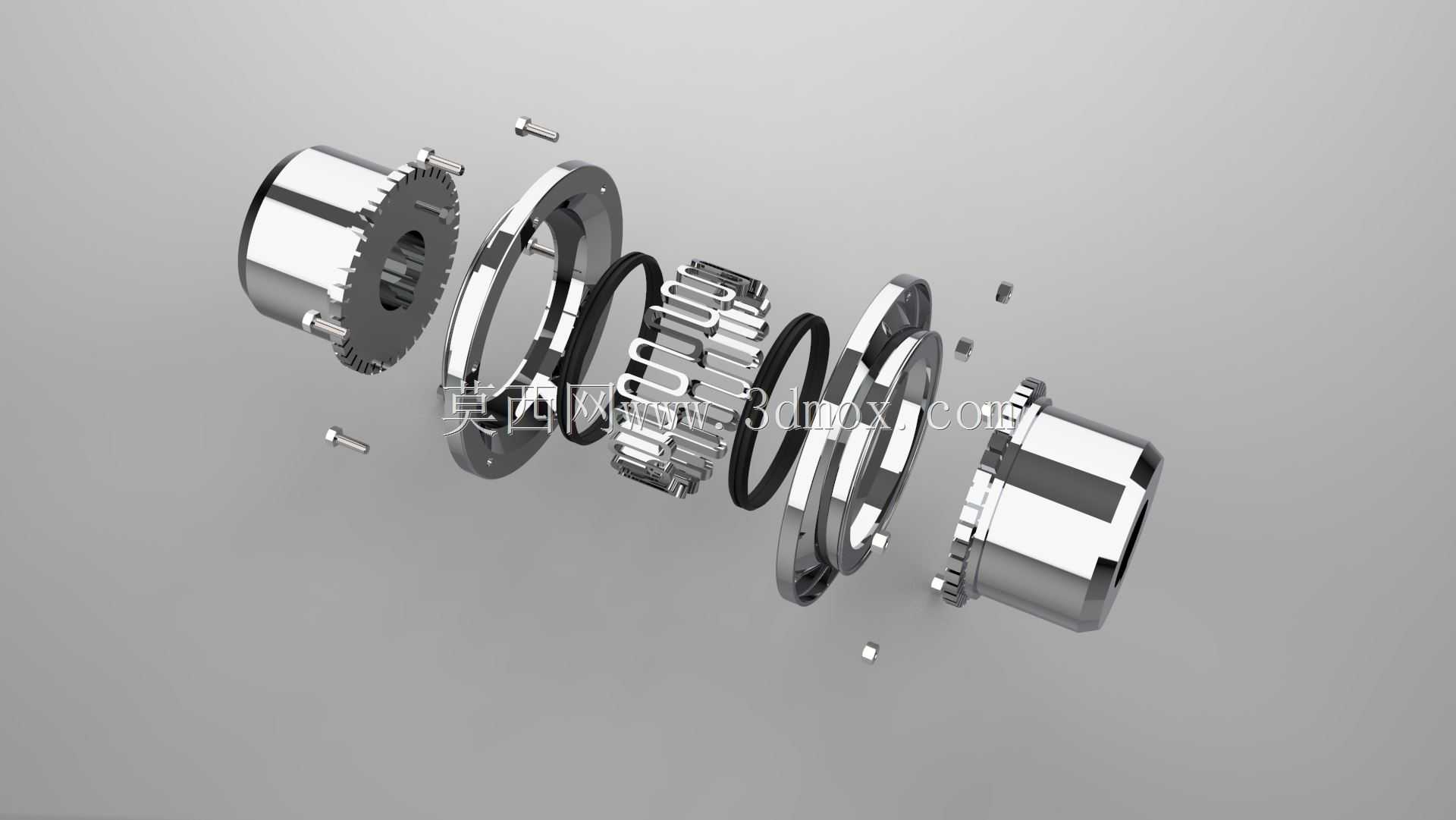

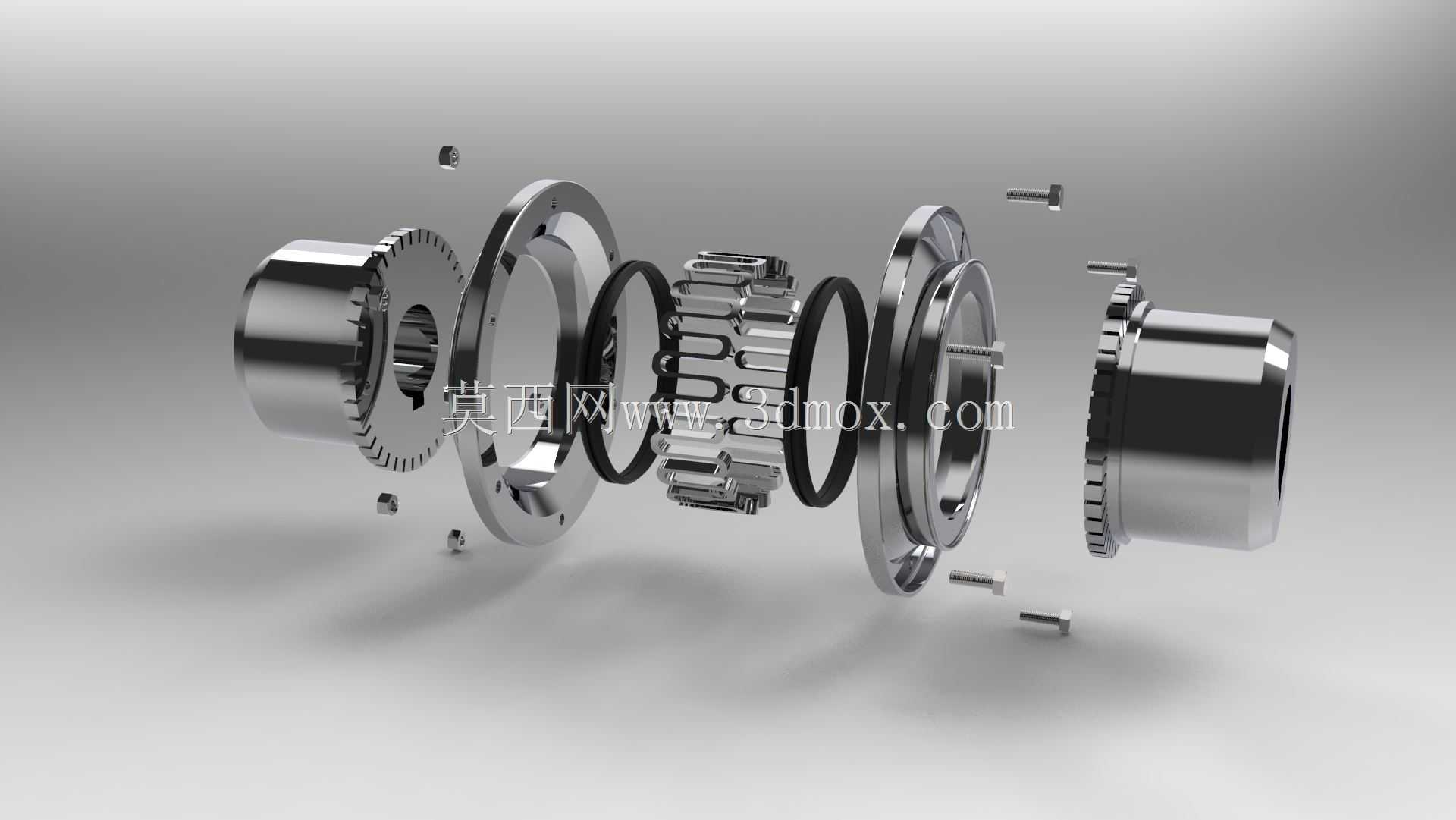

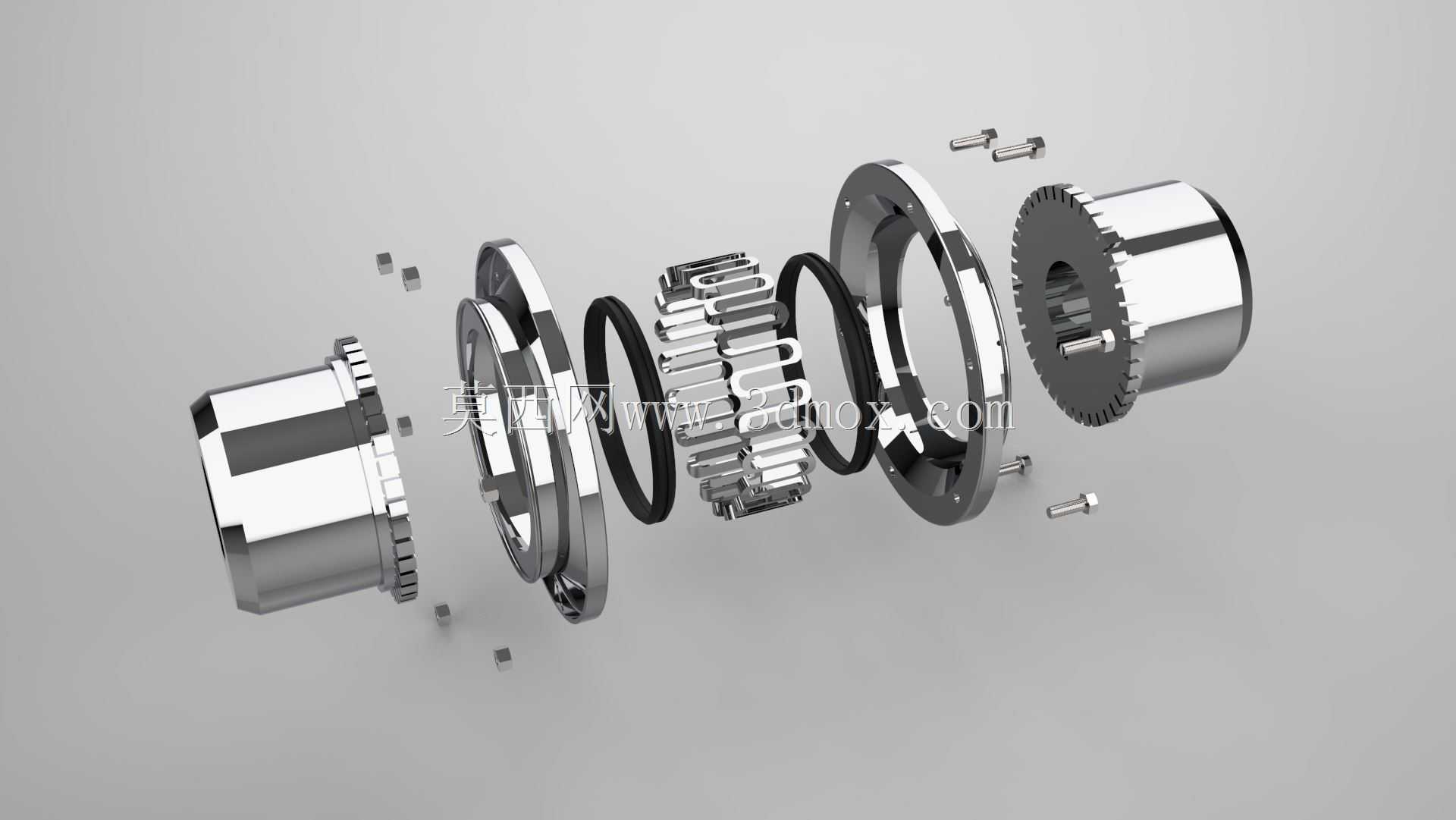

　　这套行星齿轮传动组件的设计，最初是针对中小功率传动场景下的同轴减速需求展开的，在实际工程应用里，这类结构常被集成在伺服执行机构、小型输送线驱动端、精密回转工作台的动力输入端，相比平行轴齿轮组，它能在更小的径向空间内实现更大的传动比，同时保证输入输出轴的同轴度，减少整体安装的对中难度。从结构拆解的状态能看到，整套组件包含了两端的花键连接轴套、内外啮合的行星轮与太阳轮结构、固定齿圈、径向密封环以及配套的定位销钉，每个零件的配合边界都经过了公差匹配的考量。设计过程中最先确定的是齿部参数，根据额定输入扭矩、输出转速的要求，先选定模数与齿宽，再校核齿面接触强度与齿根弯曲强度，避免长期交变载荷下出现点蚀或者断齿问题；两端的轴套采用内花键结构，

　　是为了和动力输入、输出端的轴实现周向固定，相比平键连接，花键的受力更均匀，能传递更大的扭矩，同时对中性更好，适合高速回转的工况。齿圈作为固定端的承载零件，外圈设计了台阶定位结构，安装时可以直接嵌入设备的安装腔体，靠台阶面实现轴向定位，不需要额外设计复杂的压盖结构，减少了整体的零件数量；行星轮的两侧加装了耐磨垫片，用来承受回转过程中产生的轴向窜动力，避免行星轮端面和支架直接摩擦造成磨损，延长组件的维护周期。密封环采用的是径向接触式密封圈，安装在齿圈和两端轴套的配合间隙位置，主要作用是阻挡腔体内部的润滑脂泄漏，同时防止外部的粉尘、切削液等杂质进入啮合区域，在有粉尘的车间工况或者户外小型设备上，这个密封结构能大幅降低齿部的磨粒磨损概率。

　　配套的定位销钉是用来在装配时固定齿圈和安装座的相对位置，避免齿圈在承受反扭矩的时候出现周向转动，销钉的直径和安装孔采用过盈配合，装配时需要压装到位，保证连接的可靠性。从安装边界来看，整套组件的最大外径由固定齿圈的外圆尺寸决定，安装时需要在设备腔体上预留对应尺寸的安装孔，同时保证孔的端面和轴线的垂直度，避免装配后齿圈偏斜造成齿轮啮合间隙不均；轴向的安装尺寸要考虑两端轴套的伸出长度，预留足够的空间连接输入输出轴，同时要注意密封圈的压缩量，不能因为轴向压装过紧造成密封圈过度变形，增大回转阻力，也不能压装过松导致密封失效。在实际选型适配的时候，需要先确认设备的额定输入转速、最大输出扭矩、安装空间的径向与轴向尺寸，再匹配对应的齿比参数，

　　这套组件的齿部采用渐开线齿形，加工时可以采用滚齿、插齿的常规工艺，不需要特殊的定制刀具，适合批量生产，零件的材料选择上，齿部零件采用合金结构钢经渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，既能承受冲击载荷，又能保证齿面的耐磨性能；密封环采用丁腈橡胶材质，适配常规矿物基润滑脂的使用场景，如果是高温工况可以更换为氟橡胶材质的密封件。装配过程中需要先在齿面、行星轮销轴位置涂抹适量的润滑脂，保证初始运转阶段的润滑，装配完成后需要手动转动输入轴，检查整套机构的回转灵活性，不能有卡滞、异响的情况，同时测量啮合侧隙，保证侧隙在设计要求的范围内，避免侧隙过大造成回转精度不足，或者侧隙过小导致运转时发热卡滞。这类行星传动结构相比普通的定轴轮系，还具备载荷分流的特点，多个行星轮同时承受载荷，单个齿轮的受力更小，因此在相同承载能力下，整体的体积可以做得更小，重量更轻，在对安装空间、设备重量有严格要求的场合，比如小型自动化设备、便携动力工具、精密检测转台等场景，这类结构的应用优势非常明显。设计时还考虑了零件的通用性，两端的连接轴套尺寸、齿圈的安装台阶尺寸都和常规同规格的行星减速组件保持一致，在设备维护更换时可以直接替换，不需要修改原有设备的安装结构，降低了后期的维护成本。
