紧凑型短管转轮手枪结构三维设计

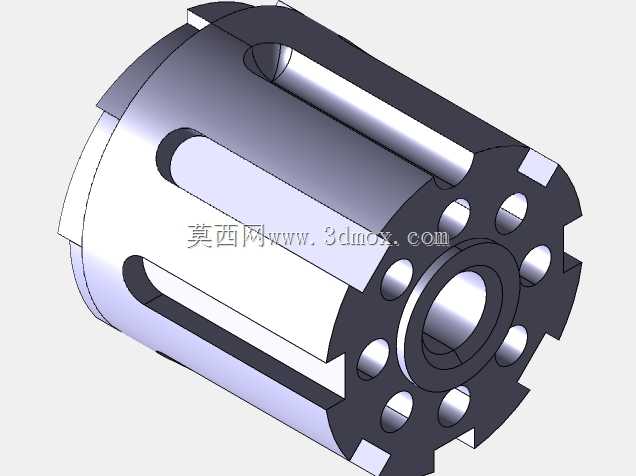

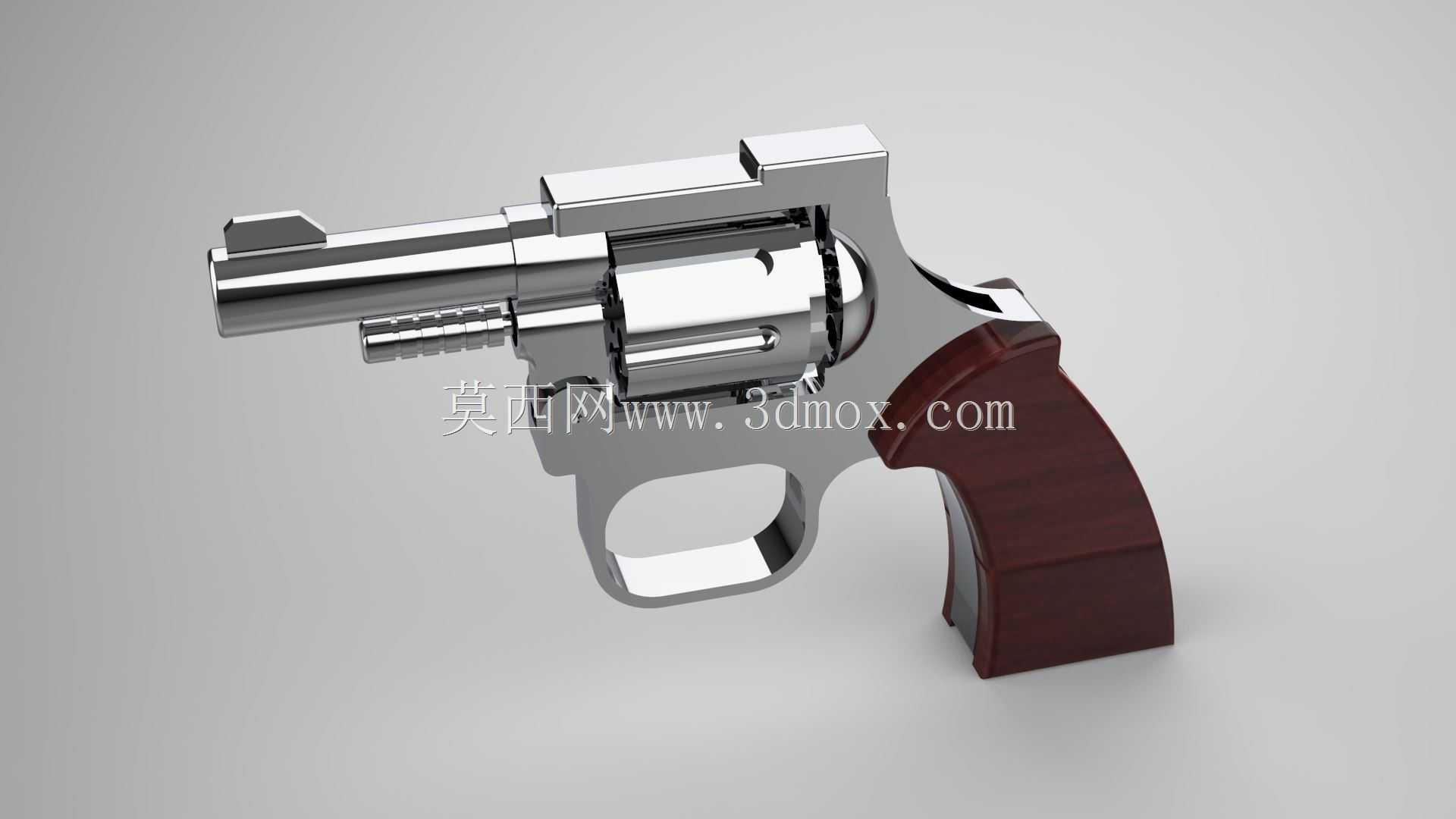

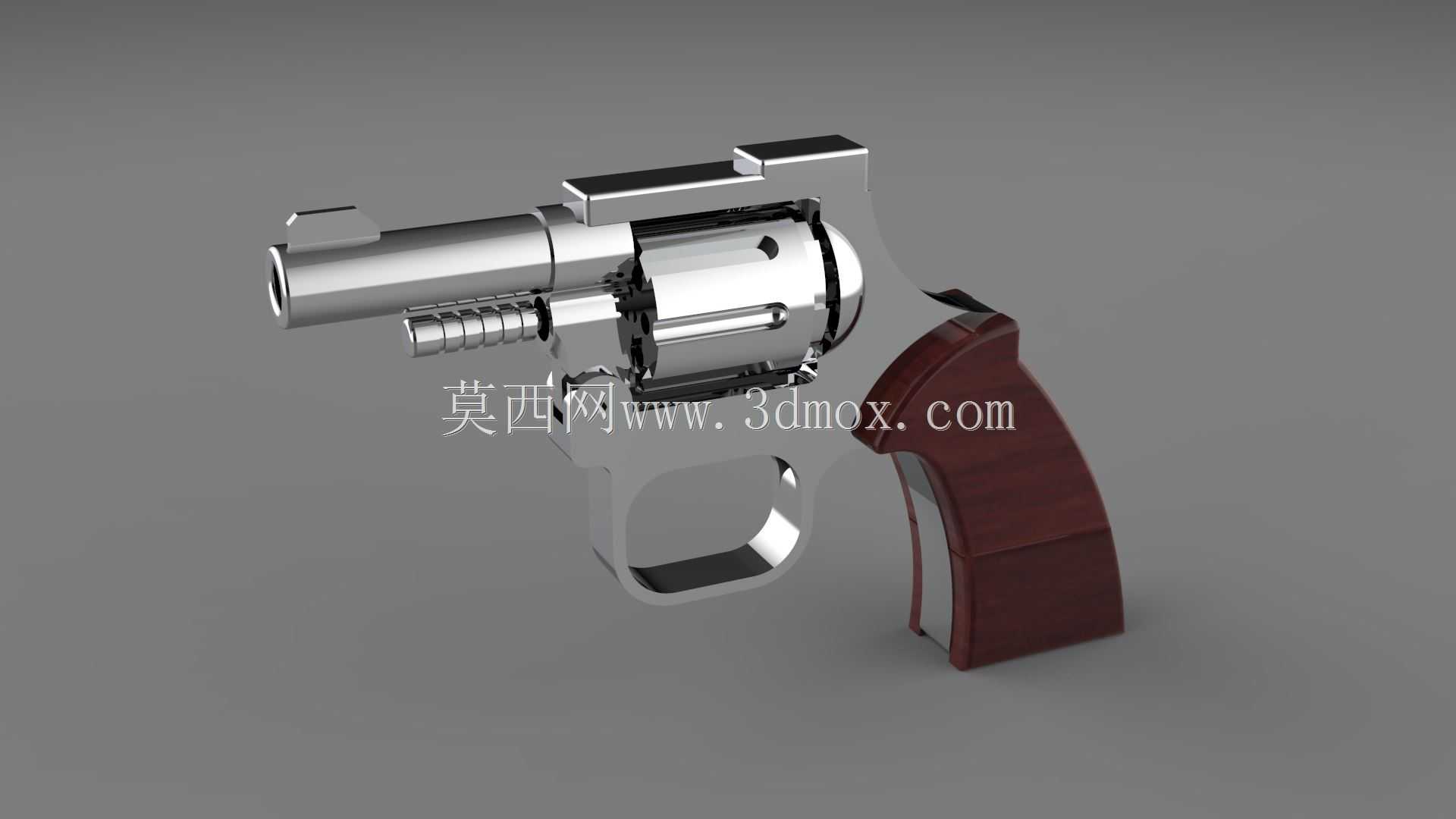

　　这款短管转轮枪械的结构设计，首先围绕隐蔽携行与近距离快速反应的使用场景展开，整体结构摒弃了长枪管转轮的冗余尺寸，将枪管长度压缩至适配转轮弹巢的最小合理区间，在保证弹巢与枪管同轴度的前提下，尽可能缩短全枪纵向尺寸，适配便衣携行、狭小空间内操作的实际需求。从结构功能来看，该设计完整还原了转轮手枪的核心动作逻辑：弹巢作为供弹核心部件，采用六发容弹量的经典布局，弹巢与机架的配合间隙控制在0.02mm以内，既保证转动时的顺畅度，又避免击发时火药燃气从缝隙溢出影响射击精度与使用安全。击发机构内置在机架内部，扳机与击锤的联动结构采用简化的单双动兼容设计，扣动扳机时可同时完成弹巢旋转定位、击锤待击释放的连贯动作，无需额外手动操作即可完成连续击发，

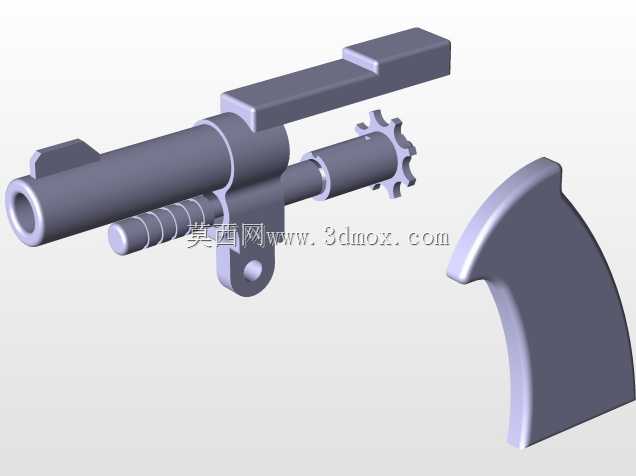

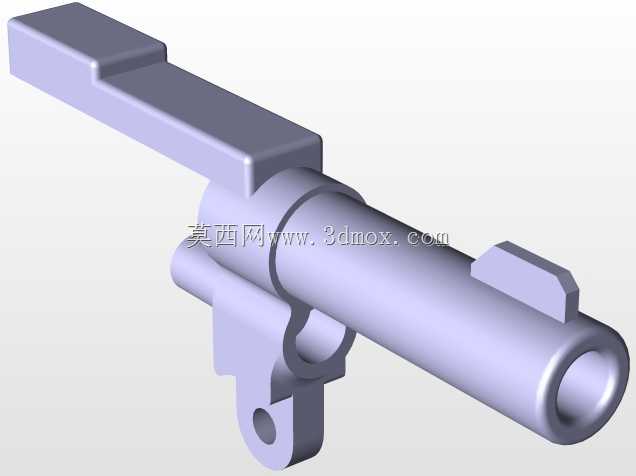

　　适配紧急情况下的快速操作需求。握把部分采用贴合手掌弧度的曲面设计，木质握把片通过内嵌的固定销与金属握把基座连接，握持时的受力点恰好落在手掌虎口与指根的贴合位置，抵消击发时的后坐力带来的枪口上跳幅度，相比直型握把的设计，连续击发时的枪口复位速度可提升30%左右。设计过程中首先确定的是弹巢的中心轴线位置，以此为基准向前延伸确定枪管的同轴安装位，向后延伸确定击锤的摆动行程边界，向下延伸确定握把的安装角度，所有部件的安装基准都围绕弹巢旋转轴展开，避免多基准叠加带来的装配误差。枪管与机架采用过盈配合加定位销的固定方式，无需额外焊接即可保证连接强度，日常维护时只需冲出定位销即可完成枪管拆卸清理，适配野外无工具条件下的简易维护需求。外形尺寸方面，

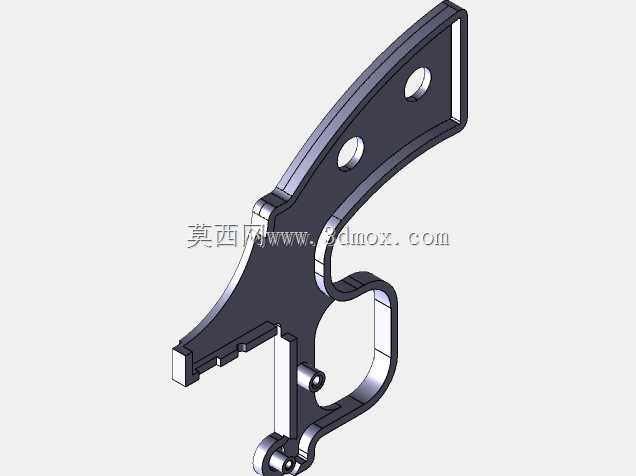

　　全枪长度控制在160mm以内，高度不超过120mm，最宽处为弹巢位置的35mm，整体轮廓无突出的尖锐棱角，携行时不会勾挂衣物，抽枪动作可一气呵成。安装边界上，所有活动部件的运动行程都做了限位设计：扳机的最大扣动行程为12mm，击锤的最大后倒角度为35度，弹巢旋转时的径向跳动量不超过0.015mm，所有部件的运动轨迹都不会超出枪身外轮廓，避免操作时被外部物体阻碍动作。从结构强度来看，机架采用整体式铣削成型的设计思路，弹巢定位槽、扳机安装孔、击锤转轴孔都在同一基体上加工完成，相比拼接式机架的结构，整体抗冲击强度提升40%以上，可承受大口径手枪弹击发时的膛压冲击，不会出现机架变形导致的动作故障。弹巢的每个弹膛都做了内壁抛光处理，

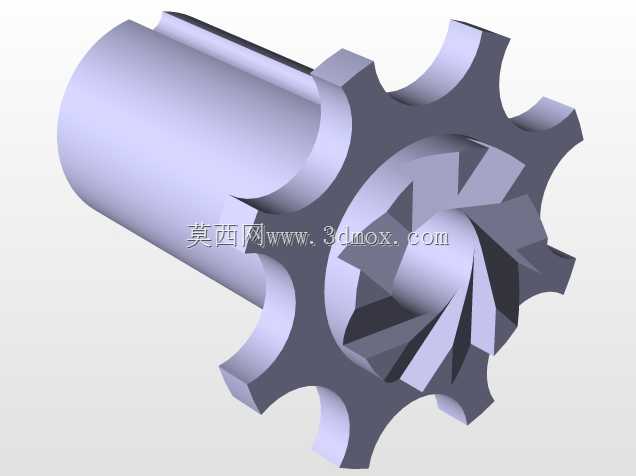

　　进弹坡位置做了15度的导向倒角，装填子弹时可顺畅滑入弹膛，不会出现子弹卡滞在进弹位置的问题。退壳机构采用中心杆式设计，退壳杆隐藏在枪管下方的护管内，按压退壳杆时可一次性顶出所有弹壳，退壳行程恰好等于弹壳长度，不会出现退壳不彻底的情况。整体设计没有多余的装饰性部件，所有结构都服务于功能实现：枪管上方的准星采用低矮的梯形设计，不会在抽枪时勾挂衣物，照门直接在机架后端铣削成型，无需额外安装可调照门，简化结构的同时保证近距离内的瞄准精度。握把片的纹理采用纵向防滑槽设计，手部出汗时也能保证握持稳定性，不会出现打滑导致的枪口偏移。各部件之间的配合公差都经过反复校核：扳机与扳机槽的间隙为0.03mm，既不会出现扳机晃动的旷量，又不会因为间隙过小导致扳机卡滞，在低温环境下也能保证动作顺畅。击针的突出量控制在1.2mm，既保证可靠击发子弹底火，又不会因为突出量过大击穿底火导致火药燃气后泄。
