电脑机箱轴流散热风扇结构设计

　　在桌面级计算机、工业控制机柜、小型服务器机箱的热管理设计中，轴流散热风扇是最基础也最核心的风冷换热部件，本次呈现的方形框架轴流风扇结构，完全适配标准ATX、MATX机箱的通用安装位，也可拓展用于小型工控设备、嵌入式主机的散热改造场景。从实际使用场景来看，这类风扇主要承担机箱内部冷热空气交换的作用，通过扇叶的定向旋转，将机箱内CPU、显卡、电源等发热元件产生的热空气快速排出，同时引导外部冷空气进入机箱内部形成稳定的风道循环，避免元器件因长期高温运行出现性能降频、寿命衰减甚至硬件损坏的问题。

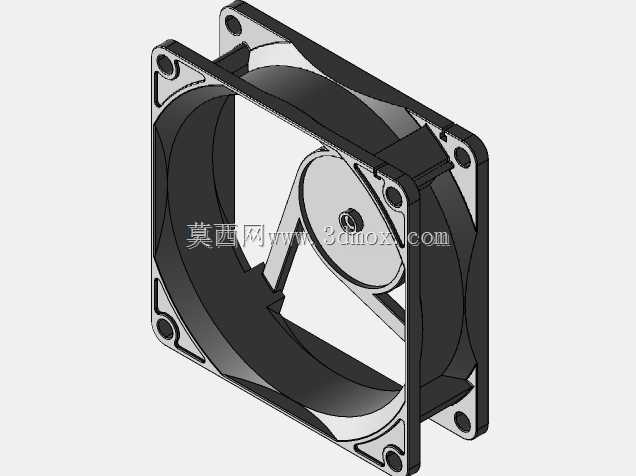

　　从结构设计思路来看，这款风扇采用了行业通用的方形外框设计，外框四个角预留了标准的沉头安装孔位，孔位间距完全符合80mm规格机箱风扇的通用安装规范，安装时既可以使用自攻螺丝直接固定在机箱的风扇位支架上，也可以搭配橡胶减震钉实现软连接，降低扇叶旋转时产生的振动传递到机箱钣金上引发的共振噪音。外框的内侧做了圆弧过渡的导风圈设计，能够减少扇叶高速旋转时的气流紊流损失，提升送风效率，同时导风圈与扇叶边缘的间隙控制在极小范围内，避免气流从间隙处回流，保证风压输出的稳定性。

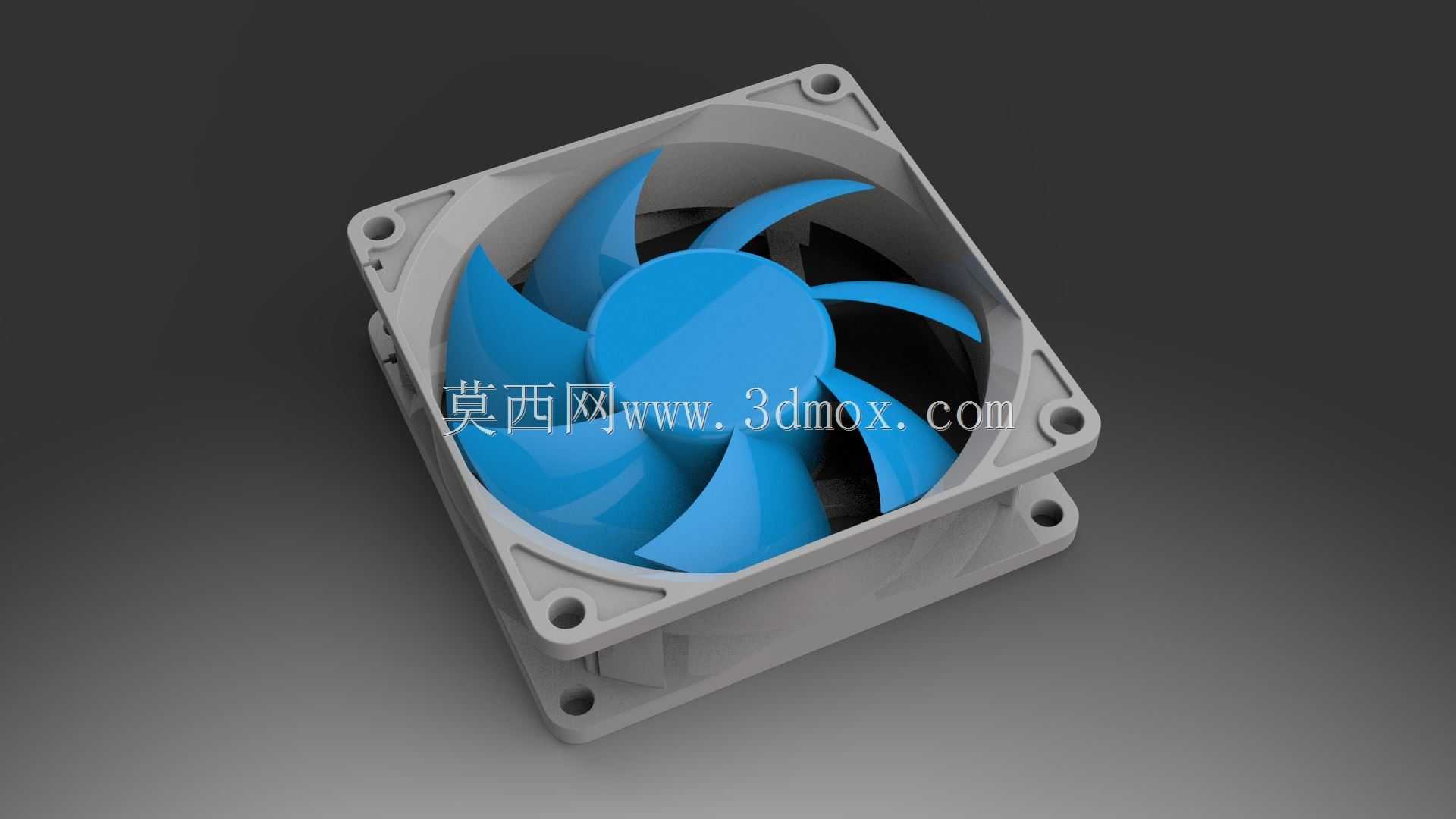

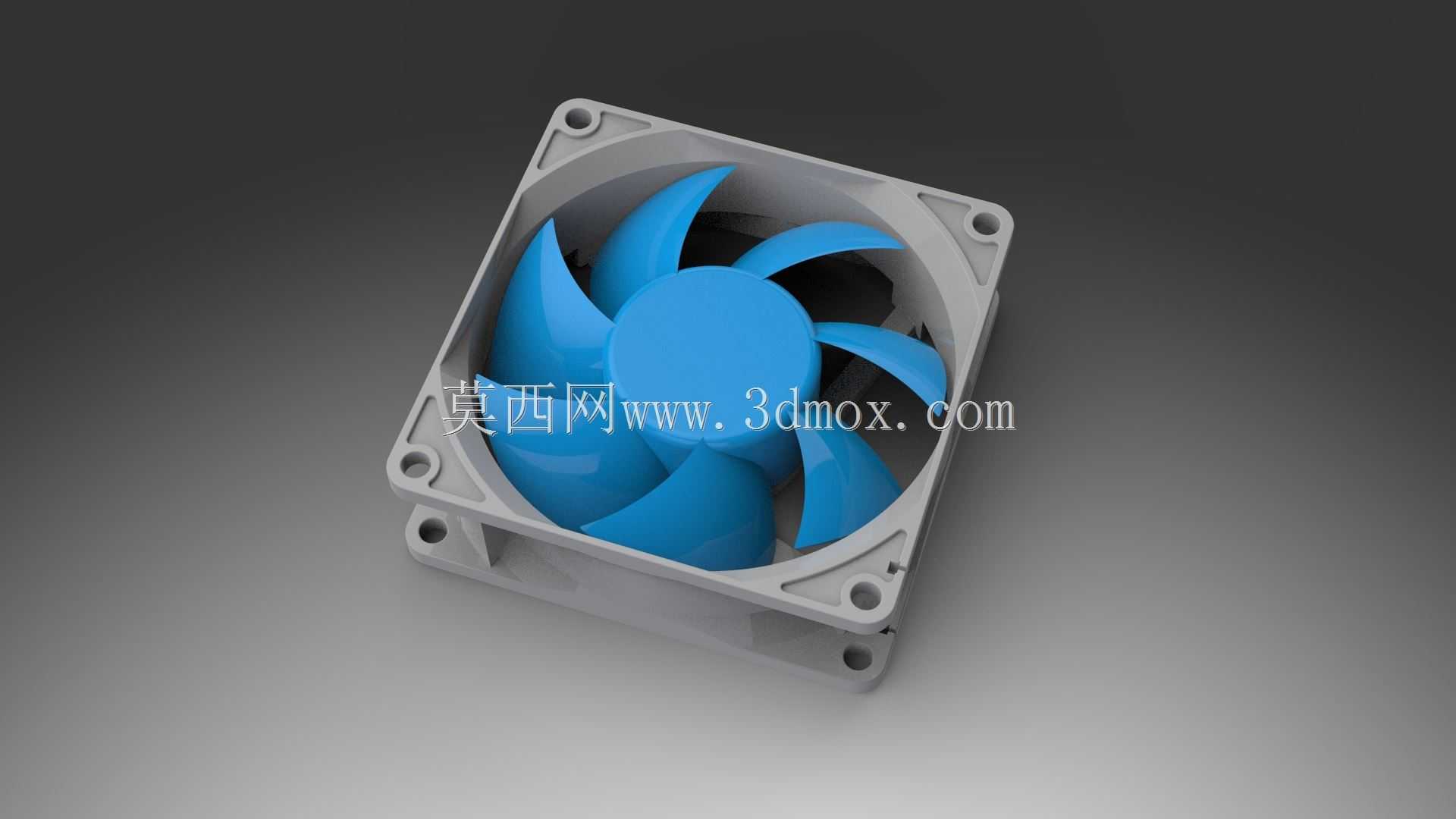

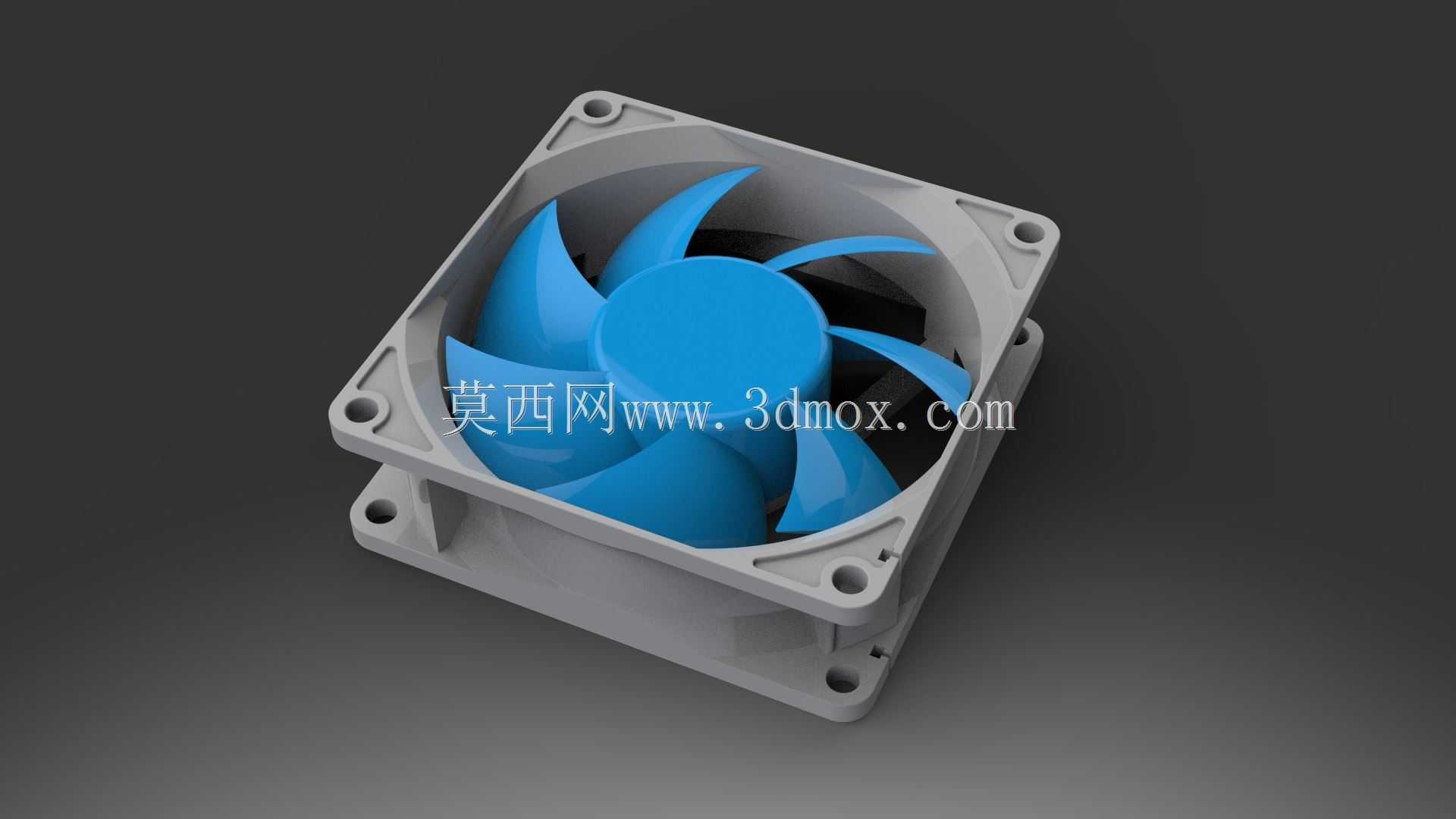

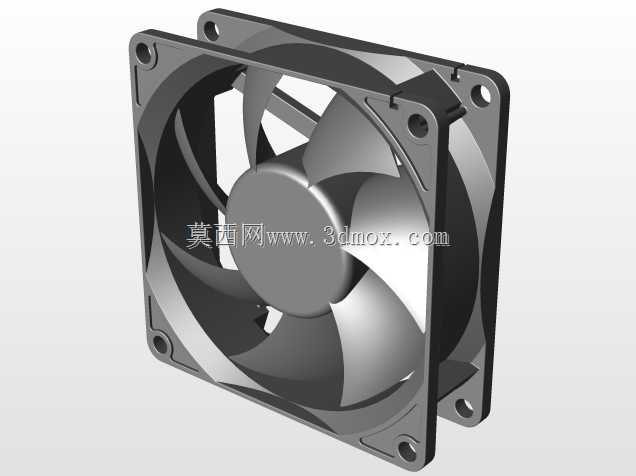

　　扇叶部分采用了七叶大倾角曲面设计，不同于普通五叶风扇的结构，七叶设计能够在相同转速下输出更大的风量，同时曲面叶型的设计经过气流仿真优化，能够切割气流时减少涡流产生，降低运行时的风噪。扇叶与中心轮毂的连接位置做了加厚的过渡圆角，提升扇叶根部的结构强度，避免风扇长期高速旋转时扇叶根部出现应力集中导致的断裂问题，中心轮毂的内部预留了标准直流无刷电机的安装空间，能够适配市面上通用的12V直流供电风扇电机，电机的走线槽隐藏在外框的侧边筋位内部，避免走线干扰扇叶旋转，也让整体外观更加整洁。

　　从安装边界尺寸来看，这款风扇的外框边长为80mm，整体厚度为25mm，是桌面机箱最常用的标准风扇尺寸，既可以安装在机箱的前进风位、后出风位，也可以搭配冷排使用在一体式水冷的散热排上，安装孔的沉头深度设计为2mm，能够兼容M3规格的自攻螺丝或者标准橡胶减震钉，安装后风扇外框与安装面的贴合度良好，不会出现缝隙漏风的问题。外框的底部做了加厚的支撑筋设计，既能够提升整个外框的结构强度，避免安装时用力过度导致外框变形，也能够在扇叶底部形成稳定的气流通道，避免气流从底部散逸。

　　在实际的设备选型过程中，这类标准尺寸的轴流风扇通用性极强，除了电脑机箱使用外，还可以用于小型网络交换机、路由器、家用投影仪、小型功放设备的散热改造，只需要匹配对应的供电电压与转速参数，就可以直接替换原有设备的散热风扇。设计过程中充分考虑了量产的工艺可行性，外框与扇叶都采用注塑成型的工艺设计，所有的结构转角都做了脱模斜度处理，没有倒扣结构，不需要复杂的抽芯模具就可以实现批量生产，能够有效降低生产制造成本。扇叶的做动平衡预留位设计在轮毂的内侧，生产时可以通过在轮毂内侧添加平衡胶泥的方式调整扇叶的动平衡，保证风扇在高转速下运行平稳，不会出现抖动异响的问题。

　　从功能特性来看，这款风扇的结构设计兼顾了风量、风压与噪音的平衡，曲面扇叶的设计在1500转的常用转速下，能够输出足够的风压穿过机箱内部的硬盘架、显卡等遮挡部件，同时将运行噪音控制在人耳可接受的范围内，不会对日常使用造成干扰。外框的边角做了微小的圆角处理，避免安装时锋利的边角划伤操作人员，整体结构没有多余的装饰性设计，完全以功能性为核心，符合工业零部件的设计逻辑，不管是用于原厂整机装配还是DIY硬件改装，都能够很好地适配使用需求。
